第3节 串联和并联

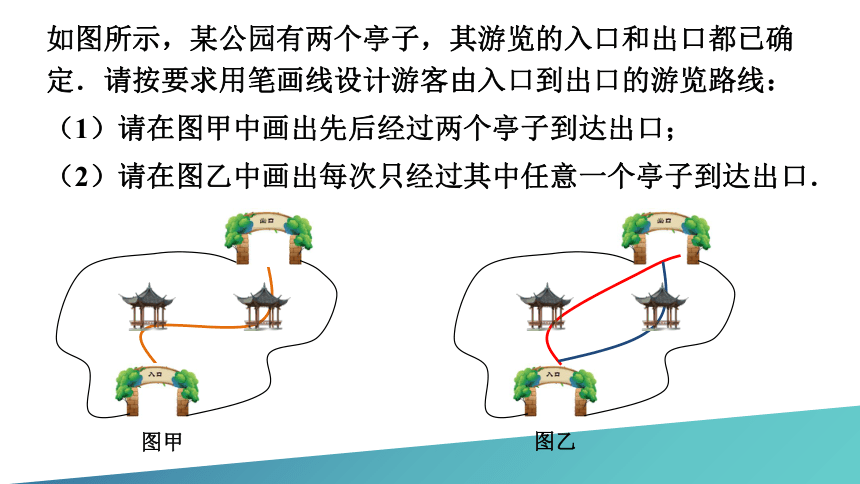

如图所示，某公园有两个亭子，其游览的入口和出口都已确定．请按要求用笔画线设计游客由入口到出口的游览路线：
（1）请在图甲中画出先后经过两个亭子到达出口；
（2）请在图乙中画出每次只经过其中任意一个亭子到达出口．
图甲
图乙
图甲
图乙
电源正极+
电源正极+
电源负极-
电源负极-

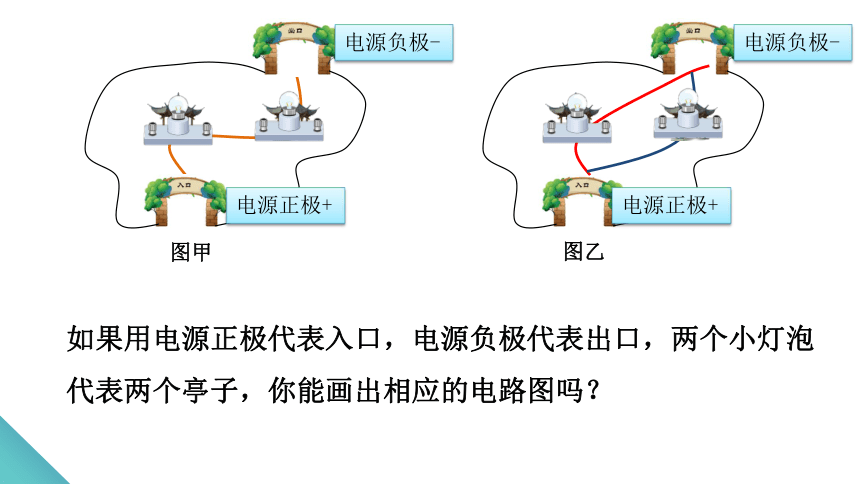

如果用电源正极代表入口，电源负极代表出口，两个小灯泡代表两个亭子，你能画出相应的电路图吗？

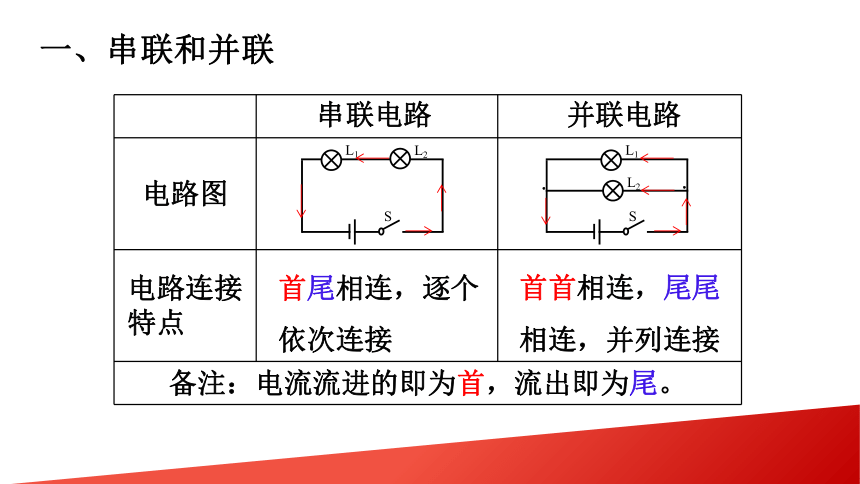

电路图
电路连接特点
备注：电流流进的即为首，流出即为尾。 一、串联和并联
S
L1
L2
·
·
S
L1
L2
串联电路
并联电路
首尾相连，逐个依次连接
首首相连，尾尾相连，并列连接

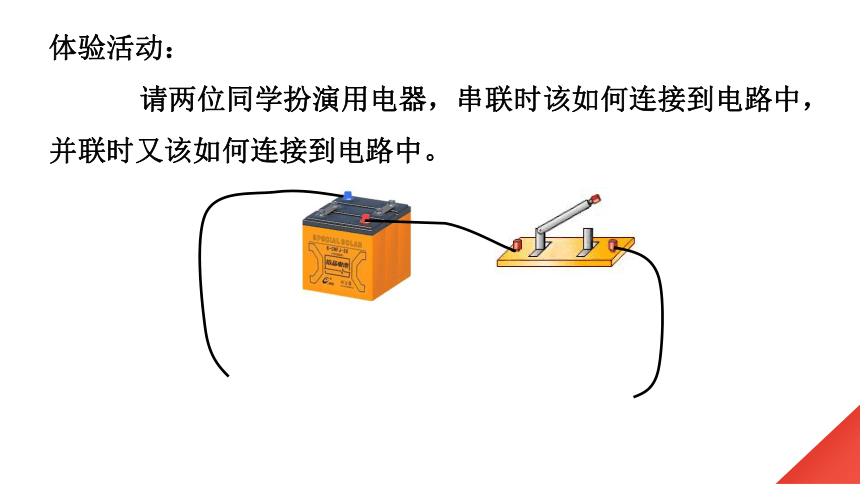

体验活动：
请两位同学扮演用电器，串联时该如何连接到电路中，并联时又该如何连接到电路中。

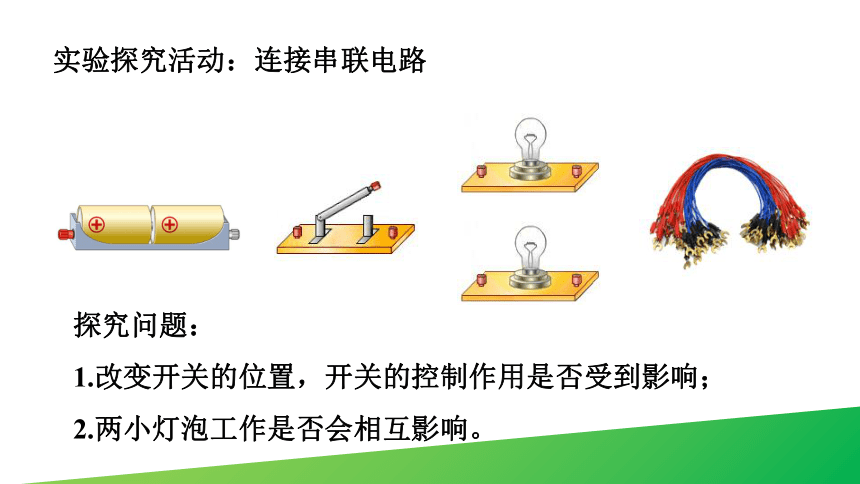

实验探究活动：连接串联电路
探究问题：
1.改变开关的位置，开关的控制作用是否受到影响；
2.两小灯泡工作是否会相互影响。

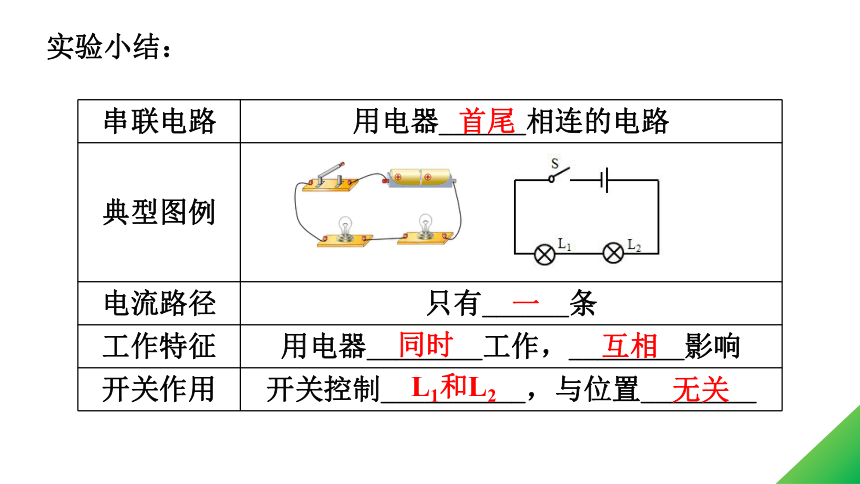

实验小结：
串联电路 用电器______相连的电路
典型图例
电流路径 只有______条
工作特征 用电器________工作，________影响
开关作用 开关控制__________，与位置________
首尾
同时
一
互相
L1和L2
无关
实验探究活动：连接并联电路
探究问题：
1.改变开关的位置，开关的控制作用是否受到影响；
2.两小灯泡工作是否会相互影响。
定义 用电器__________相连的电路
典型图例
电流路径 　_________
工作特征 　用电器______工作，______影响
开关作用 干路开关控制____________，支路开关控制__________________。
首首尾尾
若干条
它所在支路用电器
单独
互不
所有用电器
实验小结：
判断下列电路，不属于并联电路的是（ ）
A B
C D
B
节日里装饰用的小彩灯是如何连接的？
有些是串联连接
有些是并联连接
电扇灯是怎样连接的呢？
两者工作互不影响，为并联。
路灯是怎样连接的呢？
当一个路灯坏掉时，并不影响其他路灯的工作，为并联连接。
吹风机
吹风机既可以吹冷风，又可以吹热风；
你能画出它的电路图吗？（备注：加热用小灯泡符号代替）
电路 电路图 连接特点 电流 路径 开关的作用 用电器工作情况
串联 首尾相连 只有一条通路 控制所有用电器 互相影响
并联 首首相连 尾尾相连 若干条通路 干路开关控制所有用电器，支路开关只控制它所在支路用电器 互不影响
