第2节 电流和电路
美丽的灯光从哪里来？
想想做做：

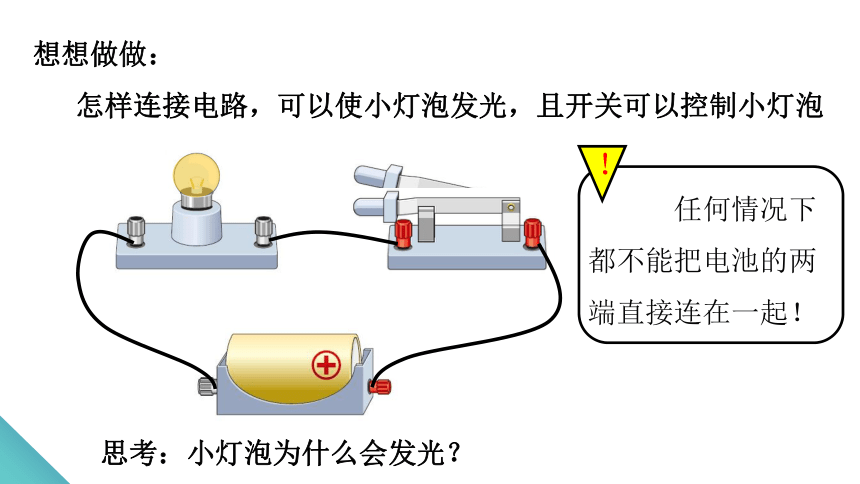

怎样连接电路，可以使小灯泡发光，且开关可以控制小灯泡
！
任何情况下都不能把电池的两端直接连在一起！
思考：小灯泡为什么会发光？
一、电流

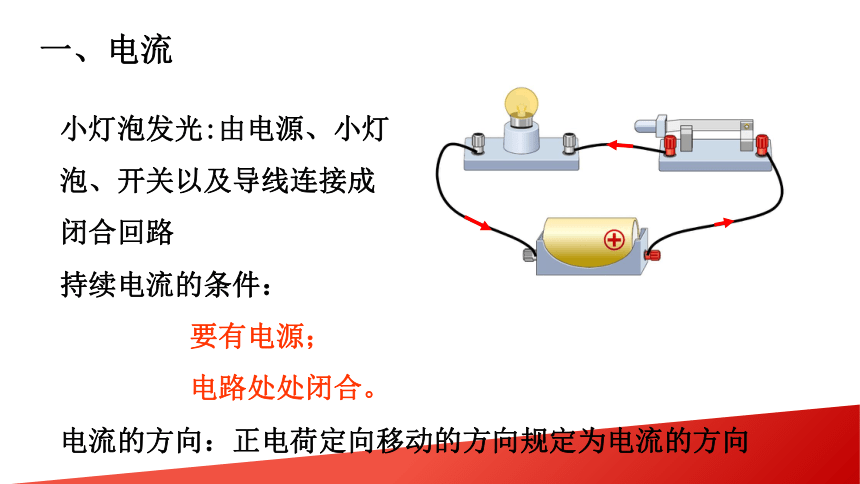

小灯泡发光:由电源、小灯泡、开关以及导线连接成闭合回路
持续电流的条件：
要有电源；
电路处处闭合。
电流的方向：正电荷定向移动的方向规定为电流的方向
想一想：
1、最简单的电路有哪几部分组成？
2、各个部分的作用是什么？在生活中你见过
哪些部分？请举几个例子。
二 、电路的构成

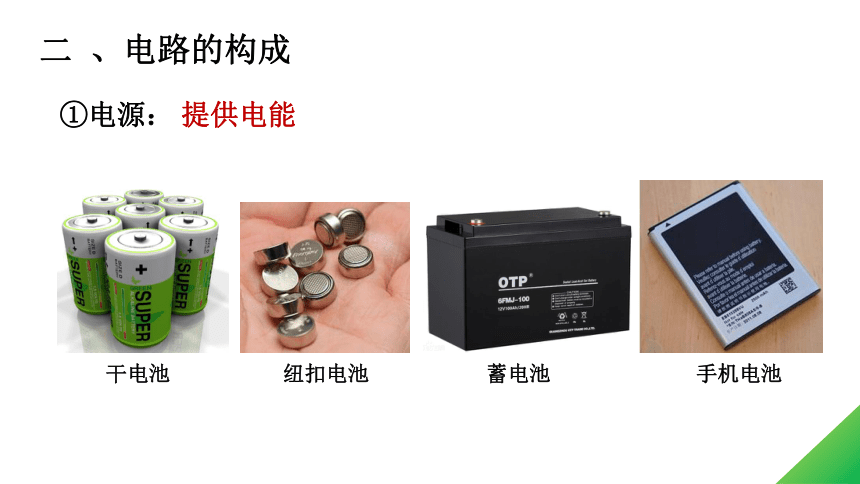

①电源：
提供电能
干电池
纽扣电池
蓄电池
手机电池
②用电器：
消耗电能
电灯 电风扇 洗衣机 电冰箱
电脑 电视 电动机
③开关：
控制电路通断
④导线：
连接电路，提供电荷的流动路径
各种元件的符号表示：
单向导电性
电路图：用规定的元件符号来表示电路连接情况的图。
实物图
根据实物图画出电路图
电路图
画成矩形，横平竖直
元件符号不能画在角落
连接之间不能断开
画电路图的要求
根据实物图画出电路图
实物图
电路图
M
三、电路的三种状态
1.通路：指处处连通的电路。
2.断路（开路）：指某处断开
没有电流通过的电路。
3.短路：直接用导线把电源正负极连
接起来中间不经过用电器的电路。
（短路会损坏电源、烧毁电线 ，是不允许的）
想想议议：下面图甲是某同学连接的电路。电动机能转吗？
如不正确，在图乙的画出正确连接方式。
甲
乙
图甲的连接不正确，
电动机不能转动。
1、电流
电荷的定向移动形成了电流，正电荷定向移动方向为电流方向，负电荷定向移动方向与电流方向相反。
电路中形成持续电流的条件：（1）有电源。（2）电路是闭合电路。
2、电路的基本组成部分（四个部分）
（1）电源 ——提供电能。
（2）用电器 ——消耗 电能。
（3）开关 —— 控制电路的通断。
（4）导线 —— 输送电能，连接电路。
3、电路可以分为通路、短路和断路。
4、电路图：用规定的符号表示电路连接的图就是电路图。
1、下图所示各电路元件为电路提供电能的是____，消耗电能的是______________。
M
A
B
C
D
C
A、B、D
2、下面正确的电路图是（ ）
D
B
A
C
C
3、画出下面实物图的电路图。
4、如图所示电路，开关闭合后，灯丝中的自由电子移动的方向是从 。（填“A到B” 或“B到A”）
A到B
A B
