(共34张PPT)
第十五章 电流和电路
第二节 电流和电路
电让世界美丽多彩
试一试：怎样使小灯泡持续发光？

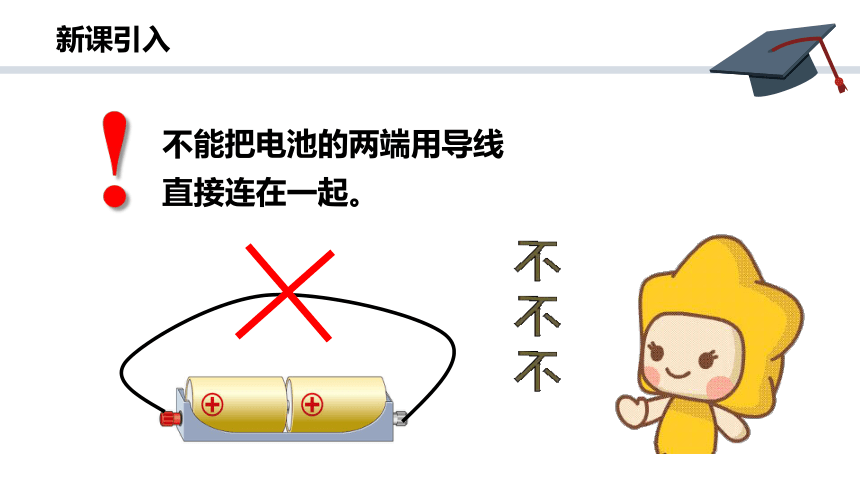

不能把电池的两端用导线直接连在一起。
!

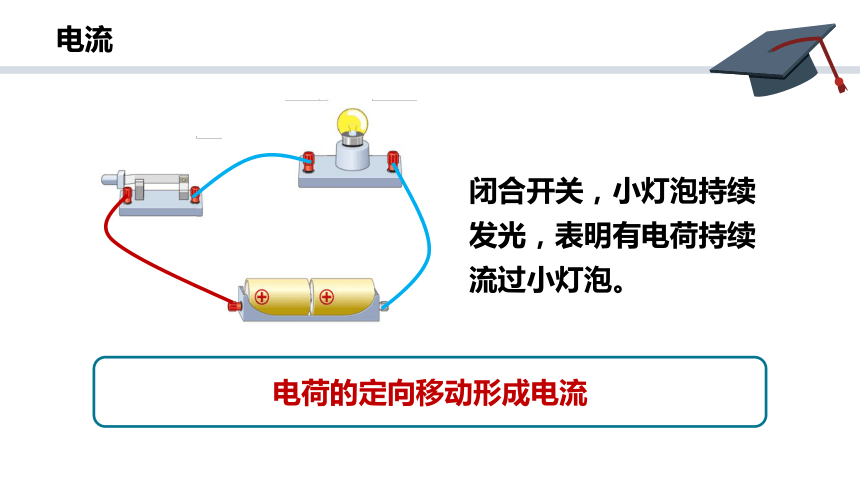

闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。
电荷的定向移动形成电流

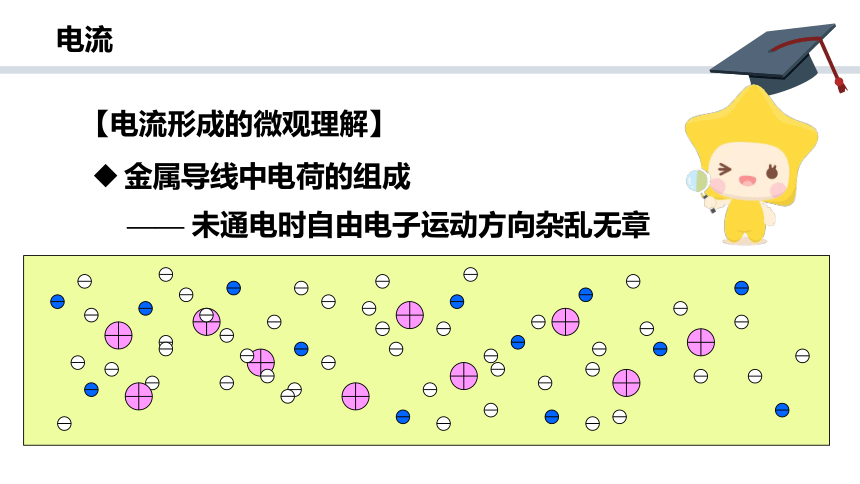

—— 未通电时自由电子运动方向杂乱无章
【电流形成的微观理解】
金属导线中电荷的组成
—— 通电时自由电子做定向移动
【电流形成的微观理解】
金属导线中电荷的组成

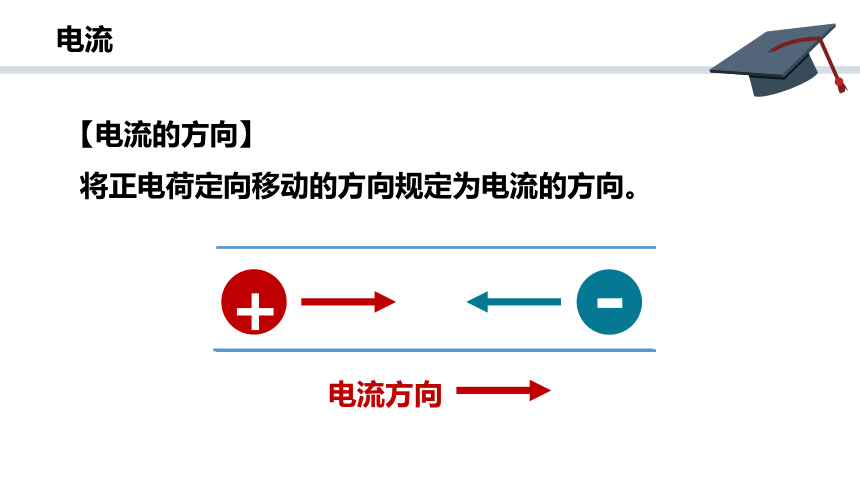

【电流的方向】
将正电荷定向移动的方向规定为电流的方向。
+
电流方向
-
【电流的方向】

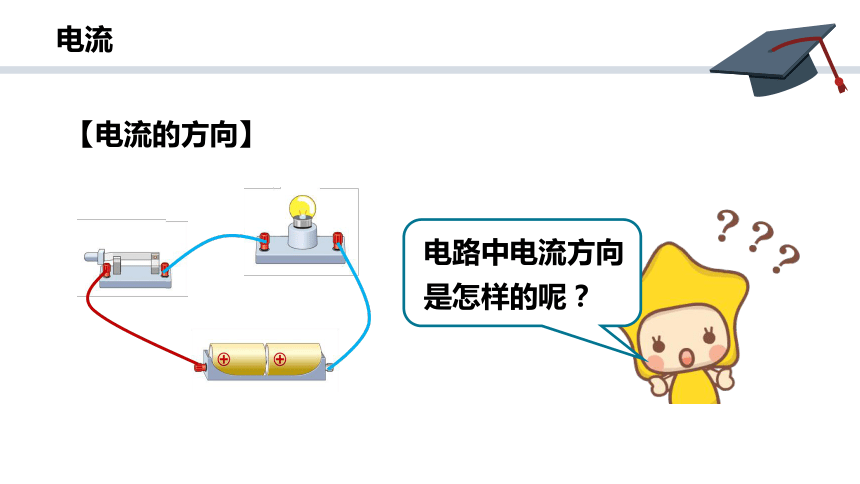

电路中电流方向是怎样的呢？
【电流的方向】

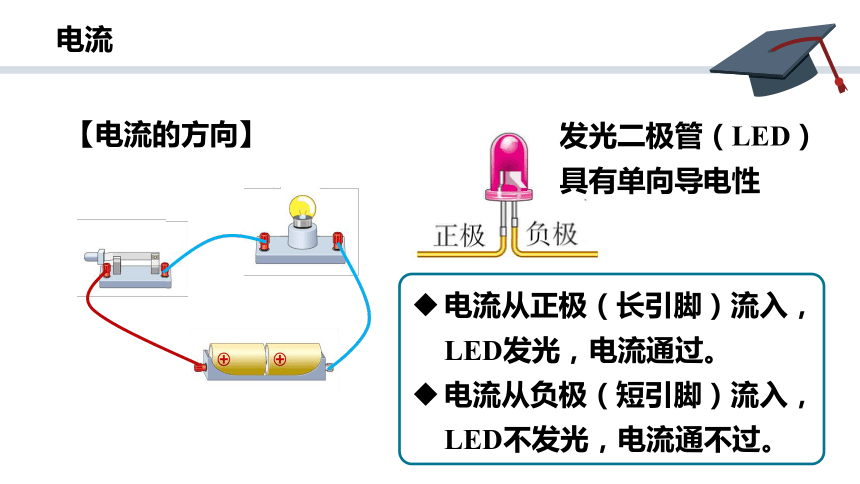

发光二极管（LED）
具有单向导电性
电流从正极（长引脚）流入，LED发光，电流通过。
电流从负极（短引脚）流入，LED不发光，电流通不过。
【电流的方向】
在电源外部，电流的方向从电源正极经用电器流向负极。
【电路的组成】
电源
导线
用电器
开关
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源 —— 提供电能的装置
常见的化学电池
实验室的学生电源
用电器 —— 消耗电能的装置
充电中的电池是用电器
开关 —— 控制电路通断的装置
空气开关
声控开关
温控开关
单刀开关
单刀双掷开关
形形色色的手动开关
电饭锅内部的电路，是不是让人眼花缭乱？
用规定符号表示电路连接的图，叫做电路图。
【常用的电路元件及其符号】
电池
开关
灯泡
电动机
M
相连的导线
电流表
A
【常用的电路元件及其符号】
电压表
V
电阻
滑动变阻器
元件位置安排要适当，分布要均匀。
【画电路图的要求】
这样的画法好吗？
元件不要画在拐角处。
【画电路图的要求】
这样的画法好吗？
导线要横平竖直，最好呈长方形。
【画电路图的要求】
这样的画法好吗？
【画电路图的要求】
正规的电路图
（1）要用统一符号表示；
（2）连线时要画得横平竖直；
（3）元件不能画在拐角处（变阻器除外）；
（4）线路要画得简洁、整齐、美观、布局合理。
【画电路图的要求】
通路
断路
短路
通路：电路连接后，处处连通的电路。
通路
断路
短路
开关未闭合
导线断裂或某元件损坏断路
断路：电路中如果某处被切断，电路中就不会有电流流过。
通路
断路
短路
×
可能把电源烧坏，这是不允许的。
短路：直接用导线将电源的两极连接起来。
通路
断路
短路
用电器被短接：用电器两端被导线直接连通，该用电器不工作。
1．把_______、_______、_______用_______连接起来组成的电流的路径，叫做电路。
其中提供电能的是_________，
输送电能的是_________，
消耗电能的是________，
控制电路中电流有无的是__________。
电源
开关
用电器
导线
电源
导线
用电器
开关
D
2．电路中有持续电流的条件是（ ）
A．电路中必须有电源
B．电路是闭合的
C. 电路中有电源，且有用电器
D．电路中有电源，且电路闭合
3．在避雷针的尖端不断向空中释放电子的过程中，避雷针中的电流方向是（ ）
A．从地面流向尖端
B．没有电流
C．从尖端流向地面
D．无法确定
C
C
4．下面正确的电路图是（ ）
A
B
C
D
5．画出下面实物图的电路图。
感谢观看，你今天收获了什么？
