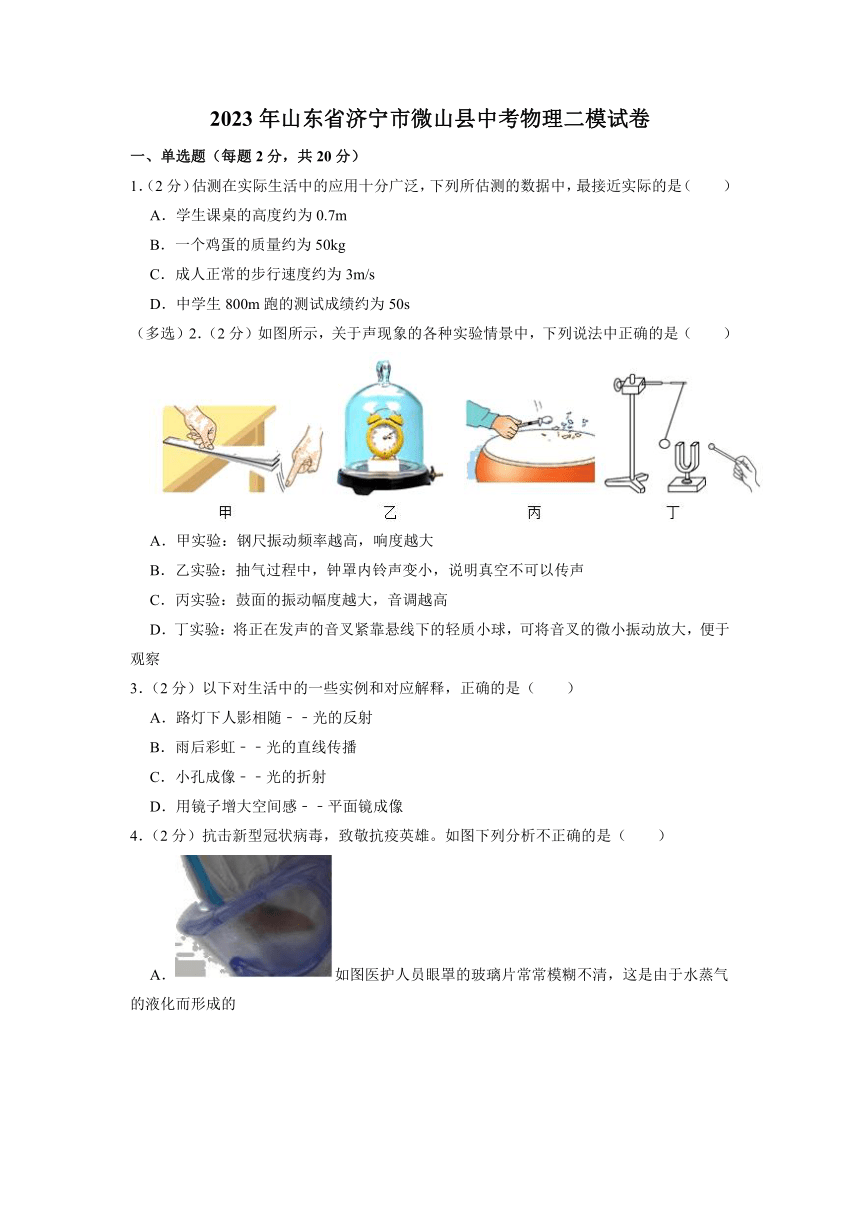

2023年山东省济宁市微山县中考物理二模试卷
一、单选题（每题2分，共20分）
1．（2分）估测在实际生活中的应用十分广泛，下列所估测的数据中，最接近实际的是（　　）
A．学生课桌的高度约为0.7m
B．一个鸡蛋的质量约为50kg
C．成人正常的步行速度约为3m/s
D．中学生800m跑的测试成绩约为50s
（多选）2．（2分）如图所示，关于声现象的各种实验情景中，下列说法中正确的是（　　）
A．甲实验：钢尺振动频率越高，响度越大
B．乙实验：抽气过程中，钟罩内铃声变小，说明真空不可以传声
C．丙实验：鼓面的振动幅度越大，音调越高
D．丁实验：将正在发声的音叉紧靠悬线下的轻质小球，可将音叉的微小振动放大，便于观察
3．（2分）以下对生活中的一些实例和对应解释，正确的是（　　）
A．路灯下人影相随﹣﹣光的反射
B．雨后彩虹﹣﹣光的直线传播
C．小孔成像﹣﹣光的折射
D．用镜子增大空间感﹣﹣平面镜成像
4．（2分）抗击新型冠状病毒，致敬抗疫英雄。如图下列分析不正确的是（　　）
A．如图医护人员眼罩的玻璃片常常模糊不清，这是由于水蒸气的液化而形成的
B．如图医护人员手持红外线测温枪测温，与可见光一样红外线是一种超声波
C．如图医院弥漫“酒精消毒液”的味道，说明分子永不停息地做无规则运动
D．如图正确佩戴口罩应使金属条弯曲紧贴面部，说明力可以改变物体的形状
5．（2分）如图所示的标志线中，能用流体压强与流速的关系解释的是（　　）
A．人行道上的斑马线 B．机动车道上的停车线
C．高铁站台上的安全线 D．银行柜台前的安全线
6．（2分）随着生活水平的提高，小轿车已进入千家万户，下列有关小轿车的说法中正确的是（　　）
A．司机及前排乘员行驶时系安全带可以减小惯性
B．行驶时以司机为参照物，轿车是静止的
C．行驶时车体上方空气对小车向下的压强大于车体下方空气向上的压强
D．人用力推静止的车但未推动，是因为人对车的推力小于路面对车的摩擦力
7．（2分）关于信息和能源的说法，正确的是（　　）
A．手机扫码支付是利用超声波传递信息的
B．光在光导纤维内壁上多次折射传递信息
C．核反应堆通过可控聚变反应释放核能
D．核能属于一次能源，电能属于二次能源

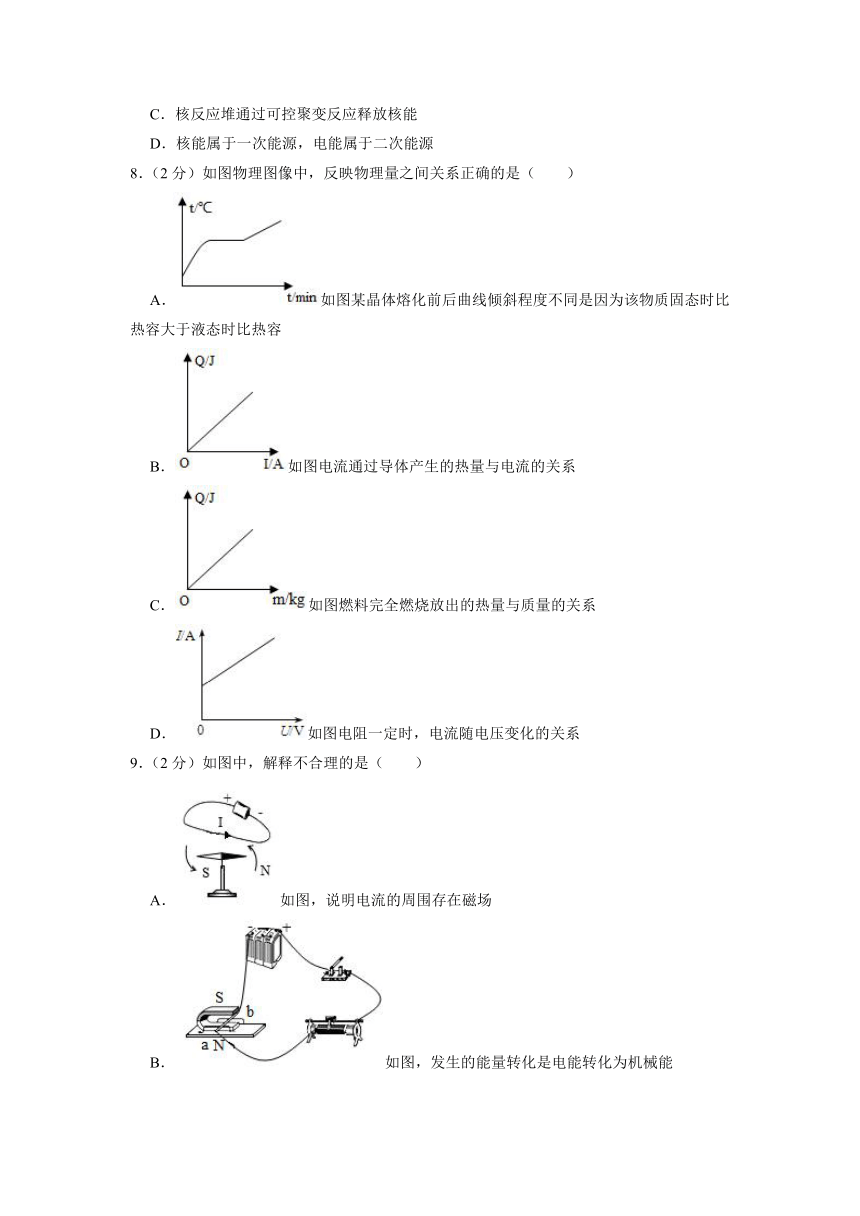

8．（2分）如图物理图像中，反映物理量之间关系正确的是（　　）
A．如图某晶体熔化前后曲线倾斜程度不同是因为该物质固态时比热容大于液态时比热容
B．如图电流通过导体产生的热量与电流的关系
C．如图燃料完全燃烧放出的热量与质量的关系
D．如图电阻一定时，电流随电压变化的关系
9．（2分）如图中，解释不合理的是（　　）
A．如图，说明电流的周围存在磁场
B．如图，发生的能量转化是电能转化为机械能
C．如图，发电机应用了磁场对通电导体的作用
D．如图，说明电流相同时，线圈匝数越多，电磁铁磁性越强
10．（2分）如图甲所示的电路中，电源电压U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1．电压表V2的示数为U2；将滑动变阻器R的滑片从一端移动到另一端，U1、U2随I变化的关系如图乙所示；则下列说法正确的是（　　）
A．电源电压为5.5V
B．滑片在最右端时，定值电阻R0的功率为6W
C．滑动变阻器的最大阻值为12.5Ω
D．电灯的电阻随着电流的增大而减小
二、填空题（每空1分，共11分）
11．（1分）甲、乙两辆小车在平直公路上同时同地、同向行驶，它们的运动信息如图所示由图象可知，甲做　 　运动，经过4s时，它们相距　 　m。

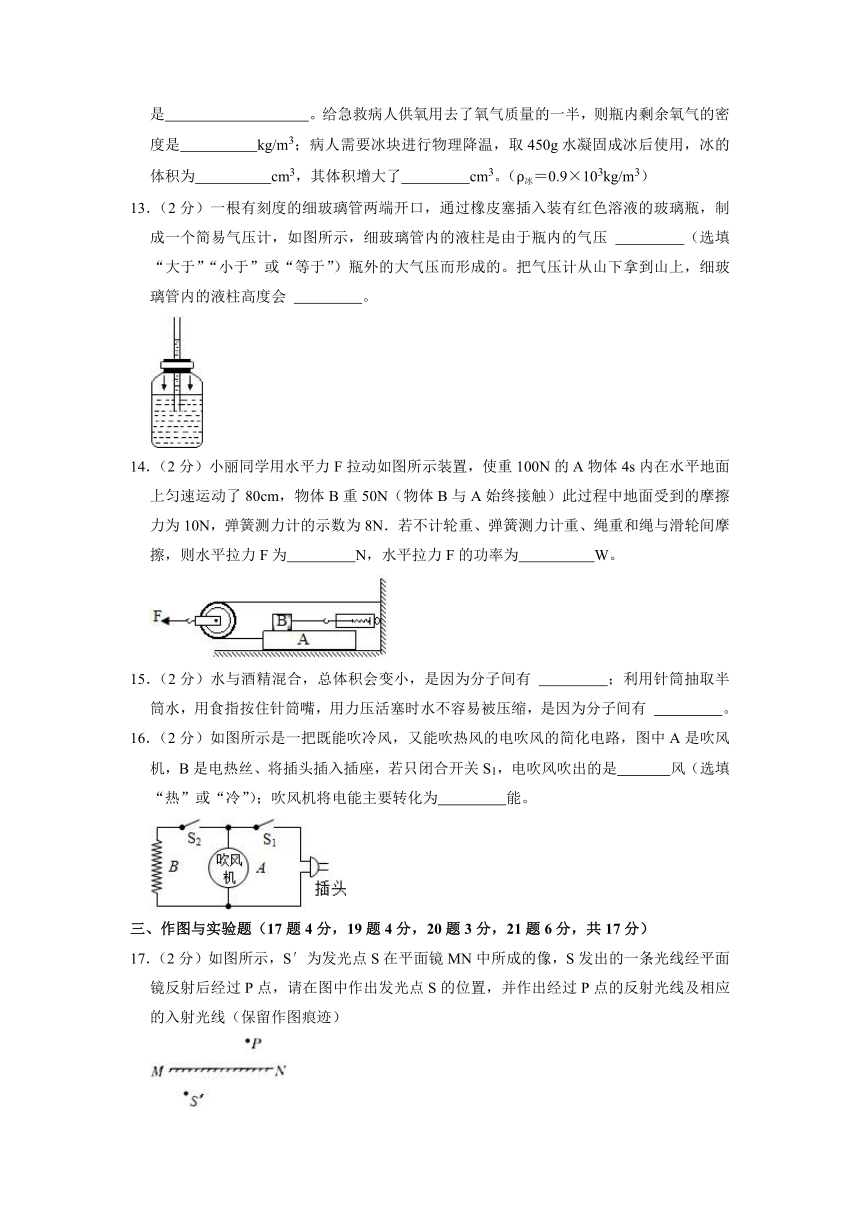

12．（2分）某医院急诊室的氧气瓶中，氧气的密度为5kg/m3，物理意义是　 　。给急救病人供氧用去了氧气质量的一半，则瓶内剩余氧气的密度是　 　kg/m3；病人需要冰块进行物理降温，取450g水凝固成冰后使用，冰的体积为　 　cm3，其体积增大了　 　cm3。（ρ冰＝0.9×103kg/m3）
13．（2分）一根有刻度的细玻璃管两端开口，通过橡皮塞插入装有红色溶液的玻璃瓶，制成一个简易气压计，如图所示，细玻璃管内的液柱是由于瓶内的气压 　 　（选填“大于”“小于”或“等于”）瓶外的大气压而形成的。把气压计从山下拿到山上，细玻璃管内的液柱高度会 　 　。
14．（2分）小丽同学用水平力F拉动如图所示装置，使重100N的A物体4s内在水平地面上匀速运动了80cm，物体B重50N（物体B与A始终接触）此过程中地面受到的摩擦力为10N，弹簧测力计的示数为8N．若不计轮重、弹簧测力计重、绳重和绳与滑轮间摩擦，则水平拉力F为　 　N，水平拉力F的功率为　 　W。
15．（2分）水与酒精混合，总体积会变小，是因为分子间有 　 　；利用针筒抽取半筒水，用食指按住针筒嘴，用力压活塞时水不容易被压缩，是因为分子间有 　 　。
16．（2分）如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝、将插头插入插座，若只闭合开关S1，电吹风吹出的是　 　风（选填“热”或“冷”）；吹风机将电能主要转化为　 　能。
三、作图与实验题（17题4分，19题4分，20题3分，21题6分，共17分）
17．（2分）如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹）
18．（2分）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“﹣”极，并标出通过通电螺线管外A点的磁感线的方向。
19．（4分）在探究“凸透镜成像规律”的实验中。
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝　 　cm。
（2）如图乙，光屏上呈现清晰的像，若保持蜡烛和光屏位置不变，移动透镜至40cm刻度线处，光屏上　 　（选填“能”或“不能”）再次呈现清晰的像。
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中　 　处能观察到烛焰的像。
（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像。则该眼镜是　 　眼镜（选填“近视”或“远视”）。
20．（3分）在“探究杠杆的平衡条件”的实验中：
（1）在没有挂钩码时杠杆的平衡位置如图（甲）所示。为使杠杆在水平位置平衡，应将杠杆左端螺母向　 　边旋一些（选填“左”或“右”）。
（2）调好后，第一组按图（乙）进行实验，第二组按图（丙）进行实验。你认为第　 　组实验更好，理由是　 　。
（3）若两个小组都能让杠杆处于如图乙和图丙所示的水平平衡，两个弹簧测力计的示数F1　 　F1′（选填“大于”“小于”或“等于”）
21．（6分）在测量小灯泡电功率的实验中，已知小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲连接完整。
（2）连接好电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，则故障原因是　 　。
（3）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为　 　A，电功率为　 　W．若要测量小灯泡的额定功率，应将滑动变阻器的滑片向　 　（选填“左”或“右”）移动，直到电压表示数为2.5V为止。
（4）移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的I﹣U图象，从图象可知，灯泡的电阻随灯泡两端的电压增大而　 　。
四、计算题（21题6分，22题6分，共12分）
22．（6分）如图所示的是目前世界上最大的“升船电梯” 三峡开船机运行时的情景。某次升船机运行时，游轮从大坝上游江面驶入升船机的承船厢（游轮底部与承船厢底部不接触），随后升船机历时8min将游轮从海拔高度为156m的上游江面，沿竖直方向运送至海拔高度为60m的下游江面。（江水的密度取1.0×103kg/m3）求：
（1）游轮在承船厢内下降的平均速度；
（2）游轮驶入承船厢后，箱内水深5m，承船厢底部受到江水的压强；
（3）游轮驶入承船厢后，排开3×103m3的江水，游轮在承船厢内受到江水的浮力；
（4）游轮随承船厢下降过程中，游轮重力做的功及功率。
23．（6分）如图所示，电路中的电源电压不变。只用一根导线连接b、c时，电阻R上的电压为8V，通过灯泡L的电流为0.2A；用一根导线连接a、b，另一根导线连接c、d时，灯泡L与电阻R的电功率之比为4：1，灯泡L正常发光（不计温度对灯丝电阻的影响）。
求：（1）电阻R的阻值；
（2）灯泡L正常工作时的电阻；
（3）电源电压；
（4）只用一根导线连接c、d时电路消耗的总功率。
2023年山东省济宁市微山县中考物理二模试卷
（参考答案）
一、单选题（每题2分，共20分）
1．（2分）估测在实际生活中的应用十分广泛，下列所估测的数据中，最接近实际的是（　　）
A．学生课桌的高度约为0.7m
B．一个鸡蛋的质量约为50kg
C．成人正常的步行速度约为3m/s
D．中学生800m跑的测试成绩约为50s
【解答】解：A、学生课桌的高度约为0.7m，符合实际，故A正确。
B、一个鸡蛋的质量约为50g，故B错误。
C、成人正常的步行速度约为1.1m/s，故C错误。
D、中学生800m跑的测试成绩约为接近4min，即接近240s，故D错误。
故选：A。
（多选）2．（2分）如图所示，关于声现象的各种实验情景中，下列说法中正确的是（　　）
A．甲实验：钢尺振动频率越高，响度越大
B．乙实验：抽气过程中，钟罩内铃声变小，说明真空不可以传声
C．丙实验：鼓面的振动幅度越大，音调越高
D．丁实验：将正在发声的音叉紧靠悬线下的轻质小球，可将音叉的微小振动放大，便于观察
【解答】解：A、当钢尺振动的频率越高时，音调越高，与响度无关，故A错误；
B、当空气被不断抽出后，铃声逐渐减弱，说明声音的传播需要介质，真空不能传声，故B正确；
C、敲鼓时，鼓面的振动幅度越大，响度越大，与音调无关，故C错误；
D、将正在发声的音叉紧靠悬线下的轻质小球，可将音叉的微小振动放大，便于观察，用到了转换法，故D正确。
故选：BD。
3．（2分）以下对生活中的一些实例和对应解释，正确的是（　　）
A．路灯下人影相随﹣﹣光的反射
B．雨后彩虹﹣﹣光的直线传播
C．小孔成像﹣﹣光的折射
D．用镜子增大空间感﹣﹣平面镜成像
【解答】解：A、路灯下人影相随是光沿直线传播形成的，故A错误；
B、雨后彩虹是光的色散现象，其实质是光的折射，故B错误；
C、小孔成像是由光的直线传播而形成的现象，故C错误；
D、用镜子增大空间感是利用了平面镜成像，其实质是光的反射，故D正确。
故选：D。
4．（2分）抗击新型冠状病毒，致敬抗疫英雄。如图下列分析不正确的是（　　）
A．如图医护人员眼罩的玻璃片常常模糊不清，这是由于水蒸气的液化而形成的
B．如图医护人员手持红外线测温枪测温，与可见光一样红外线是一种超声波
C．如图医院弥漫“酒精消毒液”的味道，说明分子永不停息地做无规则运动
D．如图正确佩戴口罩应使金属条弯曲紧贴面部，说明力可以改变物体的形状
【解答】解：
A、玻璃片常常模糊不清，这是水蒸气遇冷液化形成的，故A正确；
B、医护人员手持红外线测温枪测温，与可见光一样红外线是一种电磁波，故B错误；
C、能闻到酒精消毒液的气味说明分子酒精分子在永不停息地做无规则运动，故C正确；
D、用手按压鼻夹（金属条）可使其贴合面部，金属条的形状发生了变化，这说明力可以改变物体的形状，故D正确。
故选：B。
5．（2分）如图所示的标志线中，能用流体压强与流速的关系解释的是（　　）
A．人行道上的斑马线 B．机动车道上的停车线
C．高铁站台上的安全线 D．银行柜台前的安全线
【解答】解：（1）高铁站台设置安全线是因为人离列车太近时，高速列车行驶过程中，使人和列车之间的空气流动速度很大，压强很小，人外侧的压强不变，人在内外压强差的作用下，容易被压向列车出现事故，故C符合题意；
（2）人行道上的斑马线、机动车道上的停车线、银行柜台前的安全线主要是从安全的角度考虑设置，对行人和车辆起警示作用，不能用“流体压强与流速的关系”来解释，故ABD不符合题意。
故选：C。
6．（2分）随着生活水平的提高，小轿车已进入千家万户，下列有关小轿车的说法中正确的是（　　）
A．司机及前排乘员行驶时系安全带可以减小惯性
B．行驶时以司机为参照物，轿车是静止的
C．行驶时车体上方空气对小车向下的压强大于车体下方空气向上的压强
D．人用力推静止的车但未推动，是因为人对车的推力小于路面对车的摩擦力
【解答】解：
A、司机及前排乘员行驶时系安全带可以减轻因突然减速时，由于惯性造成的伤害。此选项错误；
B、小轿车行驶过程中以司机为参照物，轿车位置没有变化，所以是静止的。此选项正确；
C、轿车行驶时车体上方空气流动速度快，下方空气流动速度慢，空气对小车向下的压强小于车体下方空气向上的压强。此选项错误；
D、人用力推静止的车但未推动，是因为人对车的推力等于路面对车的摩擦力。此选项错误。
故选：B。
7．（2分）关于信息和能源的说法，正确的是（　　）
A．手机扫码支付是利用超声波传递信息的
B．光在光导纤维内壁上多次折射传递信息
C．核反应堆通过可控聚变反应释放核能
D．核能属于一次能源，电能属于二次能源
【解答】解：
A、手机扫码支付是利用电磁波来传递信息，故A错误；
B、光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端放射出来，然后在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息，故B错误；
C、核能发电是利用铀原子核裂变时放出的核能来发电的，故C错误；
D、核能属于一次能源，电能属于二次能源，故D正确。
故选：D。
8．（2分）如图物理图像中，反映物理量之间关系正确的是（　　）
A．如图某晶体熔化前后曲线倾斜程度不同是因为该物质固态时比热容大于液态时比热容
B．如图电流通过导体产生的热量与电流的关系
C．如图燃料完全燃烧放出的热量与质量的关系
D．如图电阻一定时，电流随电压变化的关系
【解答】解：
A、比较图像中AB段和CD段可以看出，在时间相同时，AB段温度升高快，说明这种物质在固态时升温快，同时也表明固态时的比热容小于液态时的比热容。故A错误；
B、电流产生的热量与电流的平方成正比，所以图像不是直线，而是抛物线，故B错误；
C、燃料完全燃烧放出的热量与燃料的热值和质量成正比，所以Q﹣m图像是一条过原点的斜线，故C正确；
D、当电阻一定时，通过导体的电流与其两端的电压成正比，其图像为过原点的直线，故D错误。
故选：C。
9．（2分）如图中，解释不合理的是（　　）
A．如图，说明电流的周围存在磁场
B．如图，发生的能量转化是电能转化为机械能
C．如图，发电机应用了磁场对通电导体的作用
D．如图，说明电流相同时，线圈匝数越多，电磁铁磁性越强
【解答】解：A、该图是奥斯特实验，表明电流周围存在磁场，故A合理；
B、该图是电动机的原理图，电动机工作时电能转化为机械能，故B合理；
C、该图是探究电磁感应现象的实验装置，发电机应用的原理是电磁感应现象，故C不合理；
D、根据图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同，在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，故D合理。
故选：C。
10．（2分）如图甲所示的电路中，电源电压U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1．电压表V2的示数为U2；将滑动变阻器R的滑片从一端移动到另一端，U1、U2随I变化的关系如图乙所示；则下列说法正确的是（　　）
A．电源电压为5.5V
B．滑片在最右端时，定值电阻R0的功率为6W
C．滑动变阻器的最大阻值为12.5Ω
D．电灯的电阻随着电流的增大而减小
【解答】解：
ABC、甲图中，变阻器、灯、定值电阻R0串联，电压表V1测变阻器与灯的总电压，电压表V2测灯的电压，
由串联电路的电压规律，V1示数大于V2示数，所以U1﹣I图线为AQ，U2﹣I的图线为BQ，
当滑片移动到最右端时，变阻器连入电路的电阻为0，电路的电流最大，由图知I大＝2.0A，两电压表示数都为3V，
由欧姆定律和串联电路电压的规律可得，电源电压为：
U＝U1+I大R0＝3V+2.0A×R0﹣﹣﹣﹣﹣①，
当滑片移动到最左端时，变阻器连入电路的电阻最大，电路的电流最小，由图知I小＝1.0A，此时电压表V1的示数为4.5V，
由欧姆定律和串联电路电压的规律可得，电源电压为：
U＝U1′+I小R0＝4.5V+1.0A×R0﹣﹣﹣﹣②，
因电源电压不变，联立①②解得：R0＝1.5Ω，电源电压U＝6V；故A错误；
滑片在最右端时，定值电阻R0的功率为：
P0＝I大2R0＝（2.0A）2×1.5Ω＝6W，故B正确；
当滑片移动到最左端时，变阻器连入电路的电阻最大，此时电路中电流最小为I小＝1.0A，电压表V1的示数最大为4.5V，此时灯泡两端的电压为1V，
由串联电路电压的规律，变阻器的电压：
U滑＝U1′﹣UL＝4.5V﹣1V＝3.5V，
由欧姆定律可得，变阻器的最大电阻为：
R滑＝＝＝3.5Ω；故C错误；
D、根据乙图知，灯的电压为1.0V时的电流为1.0A，
由欧姆定律可得此时灯的电阻为：
R灯1＝＝＝1Ω，
当灯的电压为3V时，电流为2.0A，同理可得此时灯的电阻为：R灯2＝1.5Ω，所以电灯的电阻随着电流的增大而增大，故D错误。
故选：B。
二、填空题（每空1分，共11分）
11．（1分）甲、乙两辆小车在平直公路上同时同地、同向行驶，它们的运动信息如图所示由图象可知，甲做　匀速直线　运动，经过4s时，它们相距　12　m。
【解答】解：由s﹣t图象知，甲小车运动的图象是正比例函数，所以甲做匀速直线运动。
甲车经过t＝4s时，甲车通过的路程s甲＝4m；
由v﹣t图象知，乙车做匀速直线运动，速度为：v乙＝4m/s，
由v＝可得，经过4s乙车通过的路程：
s乙＝v乙t乙＝4m/s×4s＝16m，
则甲、乙两辆小车经过4s相距的路程：
Δs＝s乙﹣s甲＝16m﹣4m＝12m。
故答案为：匀速直线；12。
12．（2分）某医院急诊室的氧气瓶中，氧气的密度为5kg/m3，物理意义是　1m3氧气的质量为5kg　。给急救病人供氧用去了氧气质量的一半，则瓶内剩余氧气的密度是　2.5　kg/m3；病人需要冰块进行物理降温，取450g水凝固成冰后使用，冰的体积为　500　cm3，其体积增大了　50　cm3。（ρ冰＝0.9×103kg/m3）
【解答】解：
（1）一瓶氧气的密度为5kg/m3，表示1m3氧气的质量为5kg；
给人供氧用去了一半，质量减半，而体积保持不变，
根据ρ＝可得氧气的密度变为原来的一半，密度为：ρ′＝2.5kg/m3；
（2）水的质量为m＝450g＝0.45kg；
由ρ＝可得水的体积：
V水＝＝＝4.5×10﹣4m3＝450cm3，
水结冰后质量不变，冰的体积为：
V冰＝＝＝0.5×10﹣3m3＝500cm3。
水结成冰，体积增大了ΔV＝V冰﹣V水＝500cm3﹣450cm3＝50cm3。
故答案为：1m3氧气的质量为5kg；2.5；500；50。
13．（2分）一根有刻度的细玻璃管两端开口，通过橡皮塞插入装有红色溶液的玻璃瓶，制成一个简易气压计，如图所示，细玻璃管内的液柱是由于瓶内的气压 　大于　（选填“大于”“小于”或“等于”）瓶外的大气压而形成的。把气压计从山下拿到山上，细玻璃管内的液柱高度会 　增大　。
【解答】解：（1）瓶中水面上方是空气，如果此处的气压等于瓶外的大气压，管内和瓶内的水面应该相平。现在是管内的水面高，说明瓶内的气压高于瓶外大气压；
（2）把气压计从山脚带到山顶，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下，会有一部分水被压入玻璃管，因此管内水柱的高度会增大。
故答案为：（1）大于；（2）增大。
14．（2分）小丽同学用水平力F拉动如图所示装置，使重100N的A物体4s内在水平地面上匀速运动了80cm，物体B重50N（物体B与A始终接触）此过程中地面受到的摩擦力为10N，弹簧测力计的示数为8N．若不计轮重、弹簧测力计重、绳重和绳与滑轮间摩擦，则水平拉力F为　36　N，水平拉力F的功率为　3.6　W。
【解答】解：
（1）物体A受到向左的拉力等于地面的摩擦力f地加上B的摩擦力fB，
已知fB＝8N，所以F左＝f地+fB＝10N+8N＝18N；
F左＝F，则F＝2F左＝2×18N＝36N；
（2）物体移动的速度v物＝＝＝0.2m/s，
滑轮移动的速度v轮＝v物＝×0.2m/s＝0.1m/s；
拉力做功的功率：P＝＝＝Fv＝36N×0.1m/s＝3.6W，
故答案为：36；3.6。
15．（2分）水与酒精混合，总体积会变小，是因为分子间有 　间隙　；利用针筒抽取半筒水，用食指按住针筒嘴，用力压活塞时水不容易被压缩，是因为分子间有 　斥力　。
【解答】解：（1）水和酒精混合后，由于分子间有间隙，则水和酒精分子相互填补了对方的空隙，而使体积变小；
（2）固体、液体的分子间已经离得很近，由于分子间存在斥力，所以密闭针筒中的水很难被压缩。
故答案为：间隙；斥力。
16．（2分）如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝、将插头插入插座，若只闭合开关S1，电吹风吹出的是　冷　风（选填“热”或“冷”）；吹风机将电能主要转化为　机械　能。
【解答】解：（1）若只闭合开关Sl，只有吹风机与电源串联，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风；
（2）吹风机的主要部件是电动机，其工作时将电能转化为机械能。
故答案为：冷；机械。
三、作图与实验题（17题4分，19题4分，20题3分，21题6分，共17分）
17．（2分）如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹）
【解答】解：作出像点S′的对称点，即为物点S，连接PS′，与镜面的交点为入射点O，再连接SO、OP，画上箭头，SO为入射光线，OP为反射光线。如下图所示：
18．（2分）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“﹣”极，并标出通过通电螺线管外A点的磁感线的方向。
【解答】解：
①由题意可知，闭合开关S后小磁针沿顺时针方向偏转90°后静止，则小磁针N极指向右端，S极指向左端，根据异名磁极相互吸引可知，通电螺线管的右端为N极、左端为S极。
②因为在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向左的。
③根据安培定则，伸出右手使大拇指指向螺线管的N极（即右端），则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极，如图所示。
19．（4分）在探究“凸透镜成像规律”的实验中。
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝　10.0　cm。
（2）如图乙，光屏上呈现清晰的像，若保持蜡烛和光屏位置不变，移动透镜至40cm刻度线处，光屏上　能　（选填“能”或“不能”）再次呈现清晰的像。
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中　B　处能观察到烛焰的像。
（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像。则该眼镜是　远视　眼镜（选填“近视”或“远视”）。
【解答】解：
（1）由图甲知，焦点到凸透镜的距离为20.0cm﹣10.0cm＝10.0cm，所以凸透镜的焦距为f＝10.0cm；
（2）由图乙知，当蜡烛在刻度尺的10cm处，u＝15cm，2f＞u＞f，凸透镜成倒立、放大的实像，v＝55cm﹣25cm＝30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u＝30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u＝16cm﹣10cm＝6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的。
故答案为：（1）10.0；（2）能；（3）B；（4）远视。
20．（3分）在“探究杠杆的平衡条件”的实验中：
（1）在没有挂钩码时杠杆的平衡位置如图（甲）所示。为使杠杆在水平位置平衡，应将杠杆左端螺母向　右　边旋一些（选填“左”或“右”）。
（2）调好后，第一组按图（乙）进行实验，第二组按图（丙）进行实验。你认为第　二　组实验更好，理由是　能在杠杆上直接读出力臂　。
（3）若两个小组都能让杠杆处于如图乙和图丙所示的水平平衡，两个弹簧测力计的示数F1　大于　F1′（选填“大于”“小于”或“等于”）
【解答】解：（1）杠杆重心右移应将平衡螺母向右调节，直至重心移到支点处，使杠杆重力的力臂为零，这样就减小了杠杆的自重对实验的影响；
故答案为：右。
（2）力臂等于支点到力的作用线的距离，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来，因此第二组实验设计的好，此时弹簧测力计的拉力与杠杆垂直，力臂直接从杠杆上直接读取。
故答案为：二；便于从杠杆上直接读取力臂。
（3）图乙和图丙所示的杠杆在水平平衡，阻力和阻力臂的乘积相等，但乙图中弹簧测力计是倾斜的，动力臂较小，因此动力较大。
故答案为：大于。
21．（6分）在测量小灯泡电功率的实验中，已知小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲连接完整。
（2）连接好电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，则故障原因是　滑动变阻器的C、D接线柱接入电路　。
（3）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为　0.22　A，电功率为　0.44　W．若要测量小灯泡的额定功率，应将滑动变阻器的滑片向　右　（选填“左”或“右”）移动，直到电压表示数为2.5V为止。
（4）移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的I﹣U图象，从图象可知，灯泡的电阻随灯泡两端的电压增大而　增大　。
【解答】解：（1）小灯泡的额定电压为2.5V，电压表选用小量程与灯并联，电流表按题中提示选用小量程与灯串联，如所所示：
（2）连接好电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，说明电路为通路，且电路中电流较小，电阻较大，则故障原因是滑动变阻器的C、D接线柱接入电路；
（3）当电压表示数为2V时，电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，此时通过小灯泡的电流为0.22A，电功率为P＝UI＝2V×0.22A＝0.44W．灯在额定电压下正常发光，2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压2.5V；
（4）画出图丙所示的I﹣U图象为一曲线，根据U＝IR，R不是一个定值，是因为灯泡的电阻随灯泡两端的电压而增大。
故答案为：（1）如上所示；（2）滑动变阻器的C、D接线柱接入电路；
（3）0.22； 0.44；右；
（4）增大。
四、计算题（21题6分，22题6分，共12分）
22．（6分）如图所示的是目前世界上最大的“升船电梯” 三峡开船机运行时的情景。某次升船机运行时，游轮从大坝上游江面驶入升船机的承船厢（游轮底部与承船厢底部不接触），随后升船机历时8min将游轮从海拔高度为156m的上游江面，沿竖直方向运送至海拔高度为60m的下游江面。（江水的密度取1.0×103kg/m3）求：
（1）游轮在承船厢内下降的平均速度；
（2）游轮驶入承船厢后，箱内水深5m，承船厢底部受到江水的压强；
（3）游轮驶入承船厢后，排开3×103m3的江水，游轮在承船厢内受到江水的浮力；
（4）游轮随承船厢下降过程中，游轮重力做的功及功率。
【解答】解：（1）游轮下降的高度为：s＝156m﹣60m＝96m；
则游轮下降的平均速度为：；
（2）承船箱底部受到的压强为：P＝ρgh＝1.0×103kg/m3×10N/kg×5m＝5×104Pa；
（3）游轮在承船箱内受到的浮力为：＝3×107N；
（4）游轮的重力为：；
重力做的功为：W＝Gh＝3×107N×96m＝2.88×109J；
重力做功的功率为：；
答：（1）游轮下降的平均速度为0.2m/s；
（2）承船厢底部受到的压强为5×104Pa；
（3）游轮在承船厢内受到江水的浮力为3×107N；
（4）游轮重力做的功及功率分别为2.88×109J、6×106W。
23．（6分）如图所示，电路中的电源电压不变。只用一根导线连接b、c时，电阻R上的电压为8V，通过灯泡L的电流为0.2A；用一根导线连接a、b，另一根导线连接c、d时，灯泡L与电阻R的电功率之比为4：1，灯泡L正常发光（不计温度对灯丝电阻的影响）。
求：（1）电阻R的阻值；
（2）灯泡L正常工作时的电阻；
（3）电源电压；
（4）只用一根导线连接c、d时电路消耗的总功率。
【解答】解：（1）只用一根导线连接b、c时，灯泡L与电阻R串联，串联电路电流处处相等，所以电阻R的电流也为0.2A，
根据I＝得电阻R的阻值：
R＝＝＝40Ω；
（2）用一根导线连接a、b，一根导线连接c、d时，灯泡L和电阻R并联，灯泡正常发光，
根据并联电路各支路电压相等和P＝知灯泡L与电阻R的电功率之比为：
PL：PR＝：＝R：RL＝4：1，
解得：RL＝R＝×40Ω＝10Ω，
（3）根据I＝得灯泡L与电阻R串联时，小灯泡两端的电压为：
UL＝IRL＝0.2A×10Ω＝2V，
电源电压为：
U＝UL+UR＝8V+2V＝10V；
（4）只用一根导线连接c、d时只有灯泡工作，
此时电路消耗的总功率为：
P＝＝＝10W。
答：（1）电阻R的阻值为40Ω；
（2）灯泡L正常工作时的电阻为10Ω；
（3）电源电压为10V；
（4）只用一根导线连接c、d时电路消耗的总功率为10W。

展开更多......

收起↑
