（实验1）
导体电阻率的测量
CONTENTS
目录
游标卡尺
螺旋测微器
工具的选
择与使用
由 知

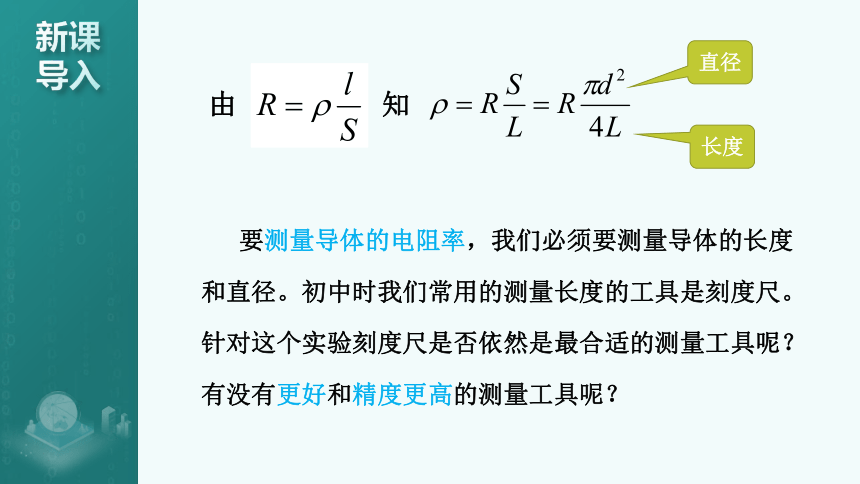

要测量导体的电阻率，我们必须要测量导体的长度和直径。初中时我们常用的测量长度的工具是刻度尺。针对这个实验刻度尺是否依然是最合适的测量工具呢？有没有更好和精度更高的测量工具呢？
长度
直径
0
10
20
0
2
3
20分度
10分度

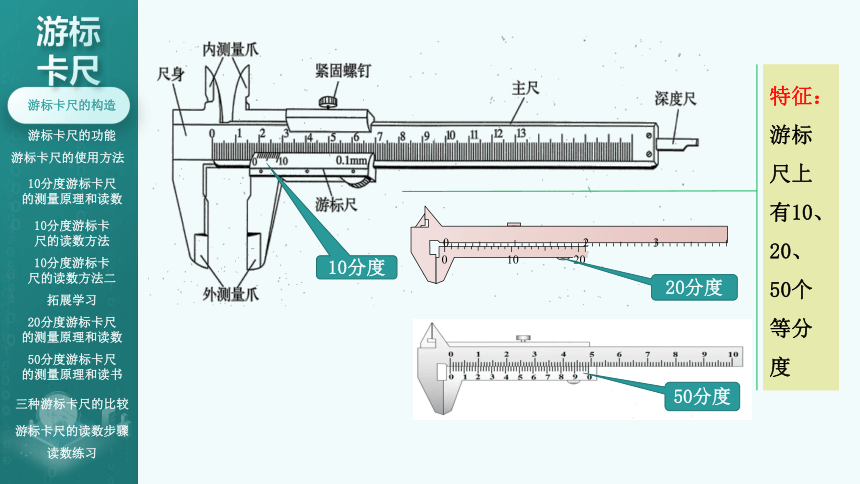

特征：游标尺上有10、20、50个等分度
50分度
游标卡尺的功能
10分度游标卡尺
的测量原理和读数
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的读数步骤
读数练习
游标卡尺的使用方法
游标卡尺的构造

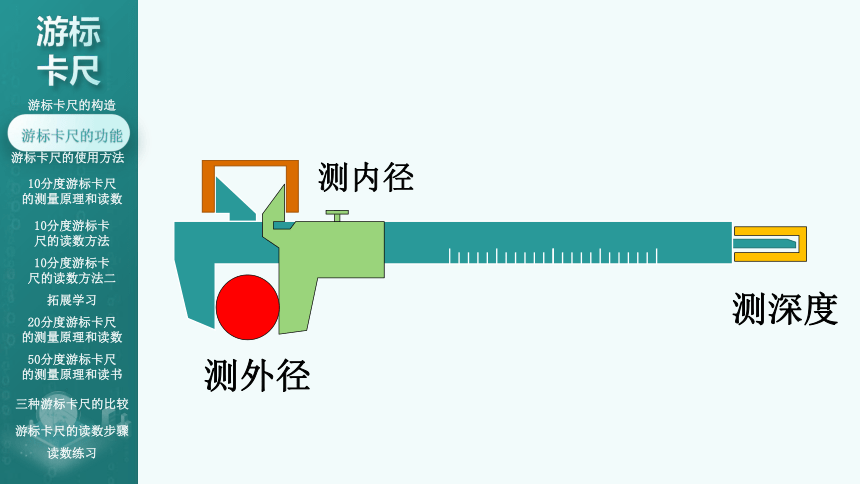

测深度
测外径
测内径
游标卡尺的功能
10分度游标卡尺
的测量原理和读数
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的读数步骤
读数练习
游标卡尺的使用方法
游标卡尺的构造
游标卡尺的功能
游标卡尺的构造
10分度游标卡尺
的测量原理和读数
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的读数步骤
读数练习
游标卡尺的使用方法

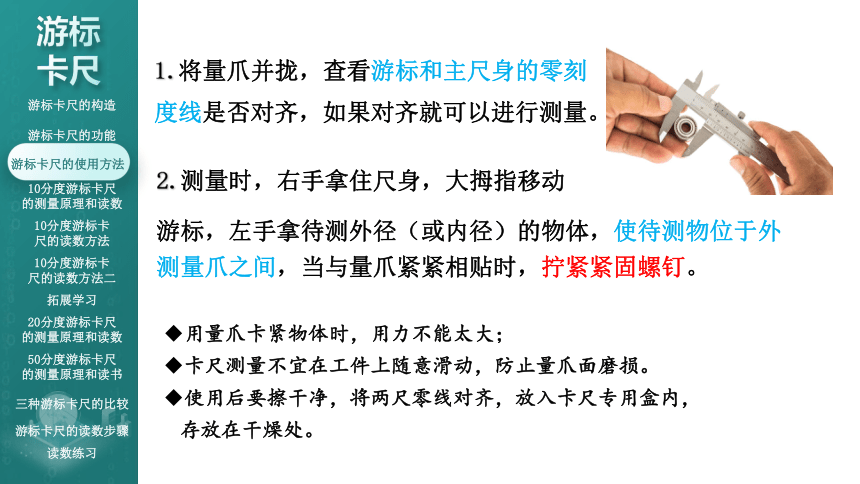

1.将量爪并拢，查看游标和主尺身的零刻度线是否对齐，如果对齐就可以进行测量。
2.测量时，右手拿住尺身，大拇指移动
游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，拧紧紧固螺钉。
用量爪卡紧物体时，用力不能太大；
卡尺测量不宜在工件上随意滑动，防止量爪面磨损。
使用后要擦干净，将两尺零线对齐，放入卡尺专用盒内，存放在干燥处。
主尺
游标尺
0
1
0
10
cm
刻度：主尺上的最小分度是1毫米，游标上有10个等分度，总长为主尺上的9毫米，则游标上每一个分度为0.9毫米，主尺上一个刻度与游标上的一个刻度相差0.1 mm 。
10毫米
9毫米
1毫米
0.9毫米
精度：0.1mm
游标卡尺的功能
游标卡尺的构造
10分度游标卡尺
的测量原理和读数
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的读数步骤
读数练习
游标卡尺的使用方法
主尺
游标尺
0
1
0
10
cm

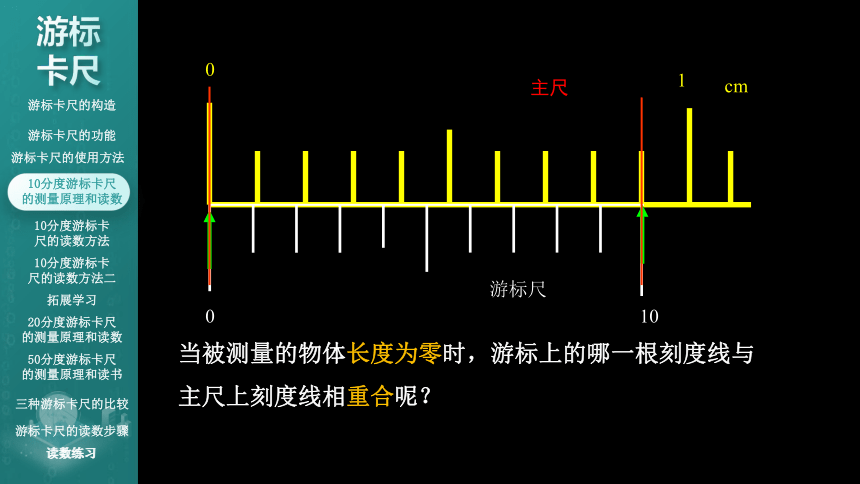

当被测量的物体长度为零时，游标上的哪一根刻度线与主尺上刻度线相重合呢？
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
读数练习
游标卡尺的使用方法
10分度游标卡尺
的测量原理和读数
游标卡尺的读数步骤
读数练习
主尺
游标尺
0
1
0
10
cm
当被测量的物体厚度为0.1mm时，主尺上的哪一根刻度 线与游标上刻度线相重合呢？
游标向右移动0.1mm
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
主尺
游标尺
0
1
0
10
cm

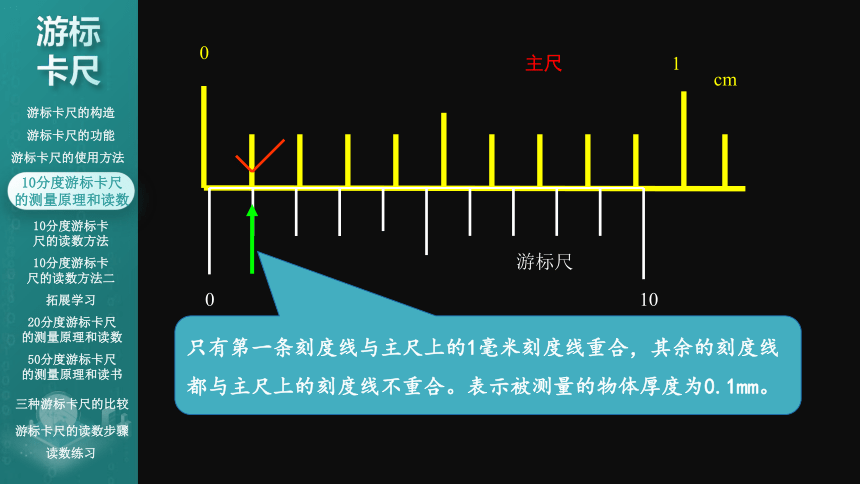

只有第一条刻度线与主尺上的1毫米刻度线重合，其余的刻度线都与主尺上的刻度线不重合。表示被测量的物体厚度为0.1mm。
测量值= 主尺整毫米数 + N× 0.1mm(精度)
主尺
0 1 2 3 4
0
主尺读数：4mm
游标尺读数： 3 ×0.1 mm =0.3mm
测量值=4mm + 3×0.1mm=4.3mm
10
游标尺
N指游标上第几根线与主尺对齐
加法法则
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法一
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数

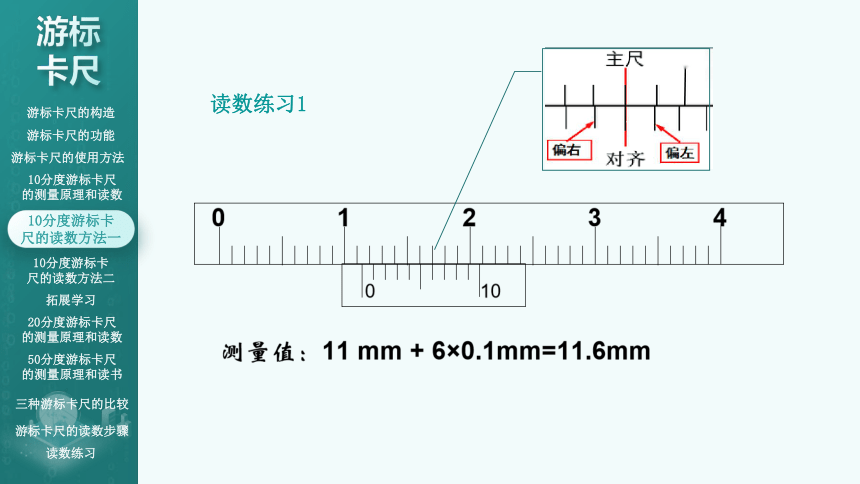

读数练习1
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法一
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法一
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
读数练习2
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法一
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
减法法则
测量值= 主尺被对齐的整毫米数 – N× 0.9mm
N根线与主尺整毫米数：7mm
游标尺读数： 3×0.9 mm =2.7mm
测量值=7mm – 3×0.9mm=4.3mm
N指游标上第几根线与主尺对齐
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法一
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
读数练习3
测量值：26 mm - 6×0.9mm=20.6mm
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法一
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
当被测量的物体厚度为27.7mm(2.77cm)时，主尺上的哪一根刻度线与游标上刻度线相重合呢？
游标尺
游标向右移动27.7mm
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
27mm
只有第7条刻度线与主尺上的刻度线重合，其余的刻度线都与主尺上的刻度线不重合。
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
L=
27mm
+
0.7mm
=27.7mm
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
0
20毫米
19毫米
刻度：主尺上的最小分度是1毫米，游标上有20个等分度，总长为主尺上的19毫米，则游标上每一个分度为0.95毫米，主尺上一个刻度与游标上的一个刻度相差0.05mm。
精度：0.05mm
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
L=
26mm
+
0.25mm
=26.25mm
测量值= 主尺整毫米数 + N× 0.05mm（精度）
26
5×0.05
N指游标上第几根线与主尺对齐
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
105
0×0.05
L=
105mm
+
0.00
=105.00mm
读数练习
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
刻度： 主尺上的最小分度是1毫米，游标上有50个等分度，总长为主尺上的49毫米，则游标上每一个分度为0.98毫米，主尺上一个刻度与游标上的一个刻度相差0.02mm。
50mm
49mm
精度：0.02mm
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
L=
105mm
+
0.00
=105.00mm
105
0×0.02
测量值= 主尺整毫米数 + N× 0.02mm（精度）
N指游标上第几根线与主尺对齐
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标
卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
游标卡尺分类 主尺最小刻度（mm） 游标尺刻度总长(mm) 游标最小分度(mm) 精确度(mm)
10分度 1 9 0.9 0.1
20分度 1 19 0.95 0.05
50分度 1 49 0.98 0.02
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺
的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
首先看游标尺总刻度确定精确度；
接着看游标尺零线，从主尺上读出整毫米数；
再看游标尺（不计0刻度线）与主尺对齐线读出小数；
最后确定测量结果。
注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
【练习1】游标卡尺的主尺最小分度为———————；
图1尺的精度是—————mm，读数是 mm;
图2中的精度是—————mm，读数是 mm.
图1
图2
1mm
0.1
40.8
0.05
10.45
20分度游标卡尺
的测量原理和读数
游标
卡尺
50分度游标卡尺
的测量原理和读书
三种游标卡尺的比较
游标卡尺的使用方法
游标卡尺的读数步骤
游标卡尺的功能
游标卡尺的构造
10分度游标卡
尺的读数方法
10分度游标卡
尺的读数方法二
拓展学习
读数练习
10分度游标卡尺
的测量原理和读数
【练习2】
99.60mm
100.20mm
螺旋
测微器
螺旋测微
器的原理
螺旋测微器
的构造与功能
螺旋测微
器的读数
螺旋测微
器的使用
读数练习
螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。
螺旋
测微器
螺旋测微
器的原理
螺旋测微器
的构造与功能
螺旋测微
器的读数
螺旋测微
器的使用
读数练习
螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，所以可动刻度每一小格表示0.01mm。
螺旋
测微器
螺旋测微
器的原理
螺旋测微器
的构造与功能
螺旋测微
器的读数
螺旋测微
器的使用
读数练习
找到固定刻度右边第一根主尺线（注意半刻度线有没有露出来）：读得4.5mm
【如果半刻度线没有露出来那就是4.0mm】
2.再读可动刻度:
找到轴线与可动刻度对齐的地方，读数从下面起且要往后估读一位。
读得9.2
对应的数值为：9.2×0.01mm=0.092mm
3.把固定刻度读数与可动刻度读数相加：
4.5mm+0.092mm=4.592mm
1.先读固定刻度：
螺旋
测微器
螺旋测微
器的原理
螺旋测微器
的构造与功能
螺旋测微
器的读数
螺旋测微
器的使用
读数练习
【读数公式】
测量值(mm)＝固定刻度数(mm)＋可动刻度数(估读一位)×0.01(mm)
注意：必须估读
螺旋
测微器
螺旋测微
器的原理
螺旋测微器
的构造与功能
螺旋测微
器的读数
螺旋测微
器的使用
读数练习
是否超过半刻度？
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 2.5mm + 0.460mm = 2.960 mm
固定刻度：2
可动刻度：46.0
是
【读数练习1】
螺旋
测微器
螺旋测微
器的原理
螺旋测微器
的构造与功能
螺旋测微
器的读数
螺旋测微
器的使用
读数练习
4.0mm+0.088mm=4.088 mm
8.5mm+0.203mm=8.703 mm
【读数练习2】
螺旋
测微器
螺旋测微
器的原理
螺旋测微器
的构造与功能
螺旋测微
器的读数
螺旋测微
器的使用
读数练习
使用前应先检查零点，方法是通过调节旋钮，使螺杆F和测砧A接触，此时可动刻度上的零刻线应当和固定套筒上的基准线（长横线）对正;
左手持曲架，右手转动大旋钮使测杆F与测砧A间距稍大于被测物，放入被测物，转动微调旋钮到夹住被测物，听到“喀喀”声时停止。
游标卡
尺测深度
工具的选
择与使用
游标卡尺
螺旋测微器
游标卡
尺测内径
游标卡
尺测外径
读数练习
游标卡
尺测深度
工具的选
择与使用
游标卡尺
螺旋测微器
游标卡
尺测内径
游标卡
尺测外径
读数练习
我们还可以用螺旋测微器来测细钢管和钢珠的外径。但如果用螺旋测微器来测细钢管或螺帽等的内径和深度时就遇到了困难，这时我们就要选择游标卡尺。
游标卡
尺测深度
工具的选
择与使用
游标卡尺
螺旋测微器
游标卡
尺测内径
游标卡
尺测外径
读数练习
游标卡
尺测深度
工具的选
择与使用
游标卡尺
螺旋测微器
游标卡
尺测内径
游标卡
尺测外径
读数练习
游标卡
尺测深度
工具的选
择与使用
游标卡尺
螺旋测微器
游标卡
尺测内径
游标卡
尺测外径
读数练习
