第十二章 简单机械
第2节 滑轮
第2课时
课前回顾：有哪些新的解决办法？
能否得到这样一种机械，它既可以省力，又可以改变力的方向？
使用滑轮组既可以省力； 又可以改变力的方向。
定滑轮与动滑轮的组合叫滑轮组。
一、滑轮组
1.知道滑轮组的使用及特点；（重点）
2.了解轮轴和斜面的简单应用。
学习目标
想一想：还有别的绕线方法吗？

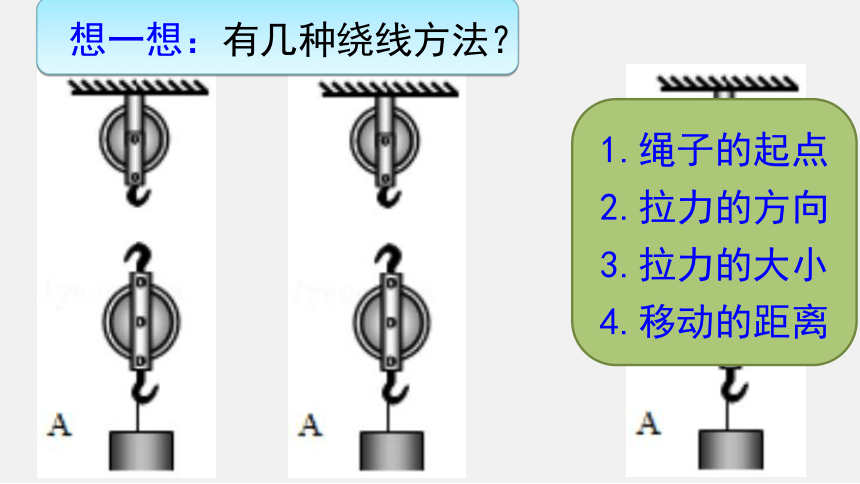

想一想：有几种绕线方法？
1.绳子的起点
2.拉力的方向
3.拉力的大小
4.移动的距离
甲 乙
绳子的起点
拉力的方向
拉力的大小
移动的距离

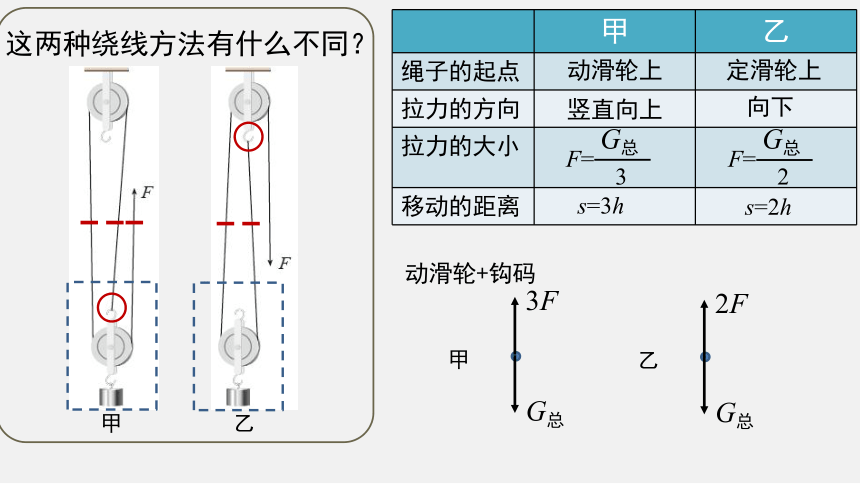

这两种绕线方法有什么不同？
甲
乙
动滑轮上
定滑轮上
竖直向上
向下
动滑轮+钩码
甲
乙
G总
3F
G总
2F
F=
3
G总
F=
2
G总
s=3h
s=2h

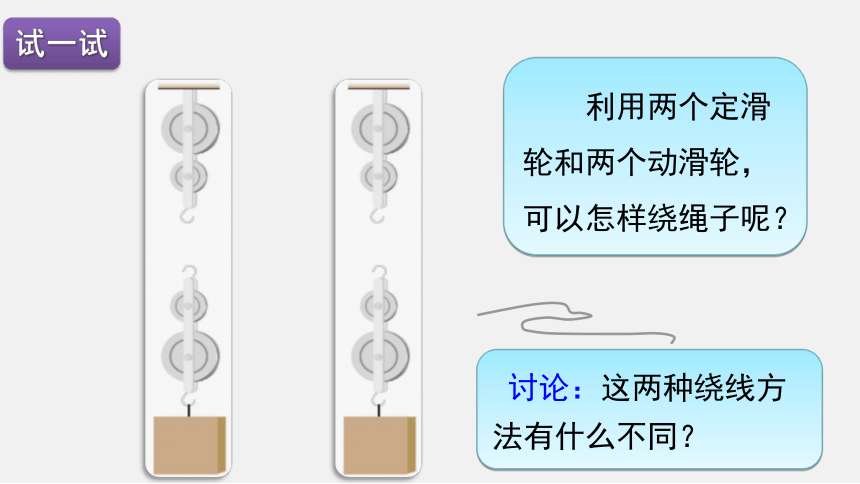

利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？
试一试
讨论：这两种绕线方法有什么不同？
结论：
=
n
G总
你发现了什么规律？
F
F
甲
乙
动滑轮+物体
甲
G总
4F
乙
G总
5F
n是承担总重的绳子段数
F=
s=
G=100 N
h=10 m
例题： 一位同学组装了如图所示的滑轮组，将重100N的重物匀速提升10m，若每个滑轮重20 N，且不计绳重和摩擦。求：绳自由端的拉力F和移动的距离s。
动滑轮+物体
G总
2F
因为重物匀速上升，
所以，2F=G总=G + G动
G+G动
F=
2
=
100N+ 20N
2
=60N
s=2h=2×10m=20m
答：绳自由端的拉力F是60N，其移动的距离s是20m 。
轮轴由具有共同转动轴的大轮和小轮组成。
二、轮轴和斜面
F2
l1 = R
l2 = r
O
F1
小轮
大轮
动力加在大轮上时，省力。
轮轴由具有共同转动轴的大轮和小轮组成。
二、轮轴和斜面
轴
轮
通常把大轮叫轮，小轮叫轴。
二、轮轴和斜面
摩天轮
二、轮轴和斜面
二、轮轴和斜面
斜面也是一种省力机械
二、轮轴和斜面
其他斜面
滑轮组
轮轴和斜面
滑轮组
轮轴与斜面
定滑轮与动滑轮的组合叫滑轮组
绳子自由端的拉力
绳子自由端的距离
三、课堂小结
1.汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
F
四、课堂练习
2．（2019 德阳）如图，分别用甲、乙两种形式的滑轮组把重为400N的物体匀速向上提起；已知每个滑轮重20N，忽略绳子的重力以及滑轮与绳子的摩擦，图甲中车对绳子的拉力
为　 　N，图乙中人对绳子的拉力为　 　N。
400
210
3．（2020 贵州）在山区常见到如图所示的盘山公路。修建盘山公路是利用我们学过的一种简单机械　 　的原理，这样做的主要目的是使汽车在上坡时能够　 　。
斜面
省力
4．（2018 曲靖）如图所示，小轿车的方向盘相当于一个轮轴，若F1＝20N，盘的半径为20cm，轴的直径为4cm，不计摩擦阻力，则F2＝　 　N．门锁的把手相当于一个　 　（选填“省力”或“费力”）轮轴。
200
省力
5．（2020 河南模拟）在生产生活中，人们常用的简单机械除了杠杆、滑轮，还有轮轴和斜面。如图所示，螺丝刀就是一个轮轴的实例，手柄　 　（选填“粗”或“细”）一些的螺丝刀用起来更省力；螺丝钉是一种类似斜面的机械，螺丝钉上螺纹的展开长度相当于斜面的长度，螺纹　 　（选填“密”或“稀”）一些的螺丝钉拧起来更省力。
粗
密
6．（2019 盘锦）利用滑轮组提升物体A，请用笔画线代替绳子，在图中画出最省力的绳子绕法及物体A所受重力的示意图。
7．（2019 铜仁市）一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的绕绳方法。
