第十一章 第三节 机械效率

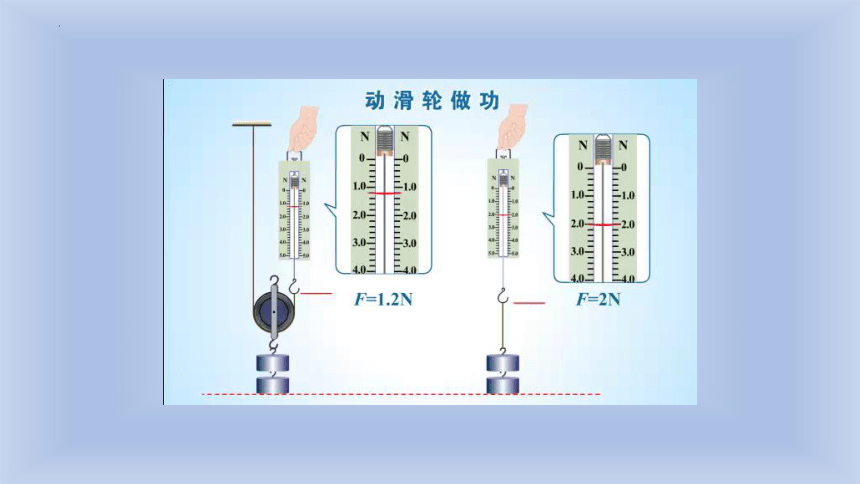

　 直接提升物体做功，与使用机械提升物体做功相同吗？
提出问题

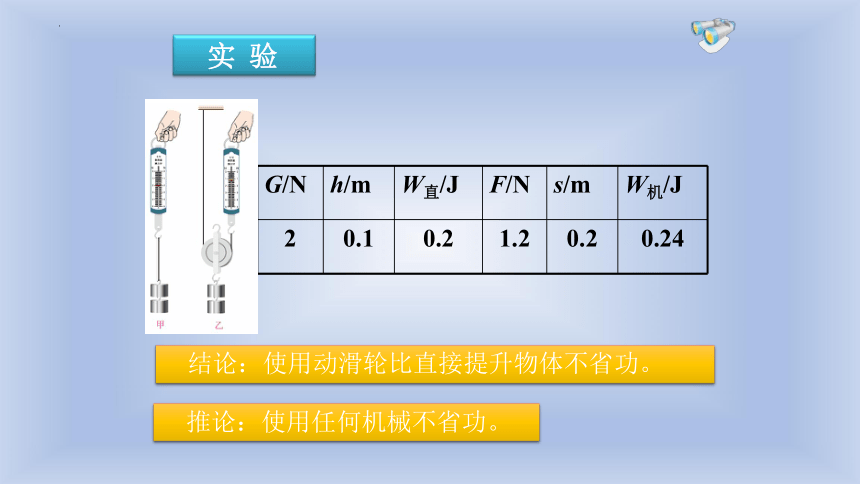

G/N h/m W直/J F/N s/m W机/J
2 0.1 0.2 1.2 0.2 0.24
　结论：使用动滑轮比直接提升物体不省功。
　推论：使用任何机械不省功。
实 验
5

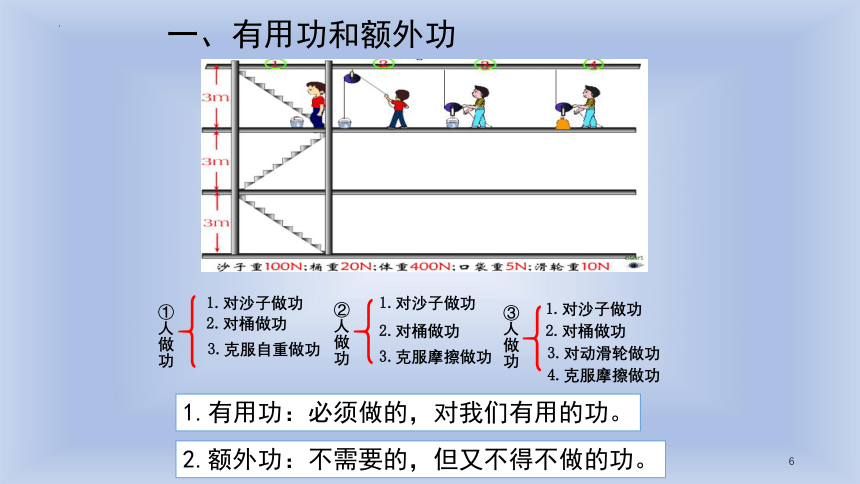

想一想：你会采用哪种方法？
6
②人做功
①人做功
1.对沙子做功
2.对桶做功
3.克服自重做功
③人做功
1.对沙子做功
2.对桶做功
3.对动滑轮做功
4.克服摩擦做功
1.对沙子做功
2.对桶做功
3.克服摩擦做功
一、有用功和额外功
1.有用功：必须做的，对我们有用的功。
2.额外功：不需要的，但又不得不做的功。
7

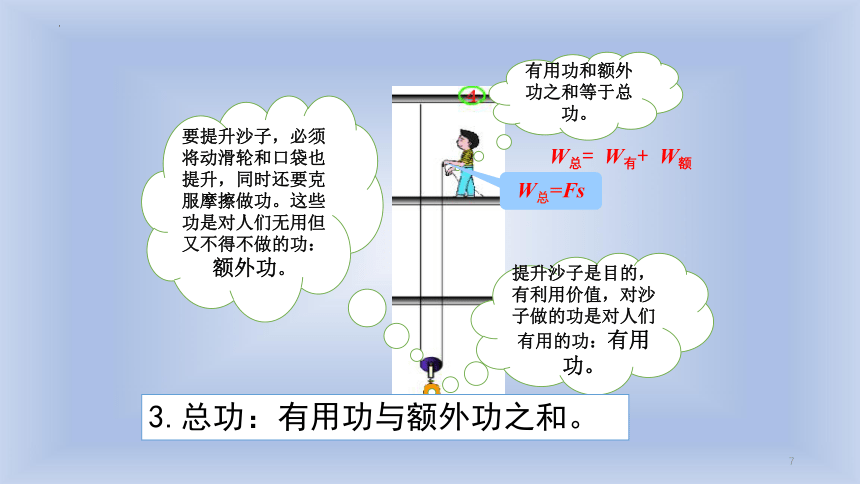

要提升沙子，必须将动滑轮和口袋也提升，同时还要克服摩擦做功。这些功是对人们无用但又不得不做的功：额外功。
提升沙子是目的，有利用价值，对沙子做的功是对人们有用的功：有用功。
有用功和额外功之和等于总功。
W有=G沙h
W总= W有+ W额
W总=Fs
3.总功：有用功与额外功之和。
8
（1）一个人用水桶从井里打水,有用功是什么？额外功是什么？
对水做的功为有用功，对桶做的功为额外功。
对桶做的功为有用功，对水做的功为额外功。
思考：
（2）若桶掉在水中,把装满水的桶捞起来,则有用功又是什么？额外功又是什么？
功的计算
　W有用＝
　 w总＝
W额＝
　　　　
G
F
Ｇh
Fs
Ｗ总－Ｗ有用
10
请分别计算出三种情况下有用功、额外功和总功分别是多少？
请算出刚才的三种办法中有用功在总功中占的百分比。
二、机械效率
1.定义：有用功和总功的比值叫机械效率
2.表达式：
因为机械效率是两个功的比值，因此没有单位
起重机的机械效率是50%,它表示什么意思？
使用起重机提升重物时所做的有用功跟总功的比值是50%，也可以说有用功在总功中占有50%，另外的50％是额外功．
13
滑轮组：50%～70%
起重机：40%～50%
一些机械的机械效率
14
抽水机：60%～80%
柴油机： 28%～40%
机械效率总是一定的吗？
提出问题：
同一个机械，它的机械效率是否是一定的？
猜想：
（1）同一机械，机械效率是一定的。
（2）同一机械的机械效率不总是一定的。
实验探究:滑轮组的机械效率与所挂物体的重
力的关系
物重G
提升高度h
拉力F
绳的自由端通过的距离s
结论：滑轮组的机械效率与所挂物体的重量有关，所挂物体越重，则滑轮组的机械效率越大。
拉力F/N 绳子自由端移动的距离s/m 总功 W总/J 钩码重G/N 钩码上升 高度h/m 有用功 W有/J 机械效率η
1 0.4 0.60 1.0 0.20
2 0.7 0.60 2.0 0.20
3
0.24
0.20
83%
95%
0.42
0.40
物重G
提升高度h
拉力F
绳的自由端通过的距离s
结论：滑轮组的机械效率与动滑轮的重量有关，动滑轮越重，则滑轮组的机械效率越小。
拉力F/N 绳子自由端移动的距离s/m 总功 W总/J 钩码重G/N 钩码上升 高度h/m 有用功 W有/J 机械效率η
1 0.40 0.60 1.0 0.20
2 0.35 0.80 1.0 0.20
3
0.24
0.20
83.3%
71.4%
0.28
0.20
实验2: 保持钩码重力一定，改变动滑轮重。
F
F
滑轮组的机械效率与哪些因素有关？
机械效率与物重有关。
机械效率还与动滑轮的自重和绳子的摩擦有关。
同一机械的机械效率不总是一定的。
机械效率没有大于1的。
结论
（1）增加所挂物体的重量
（2）减小摩擦
（3）减小机械的自重
如何提高机械效率？
