(共35张PPT)
§11.5改变世界的机械

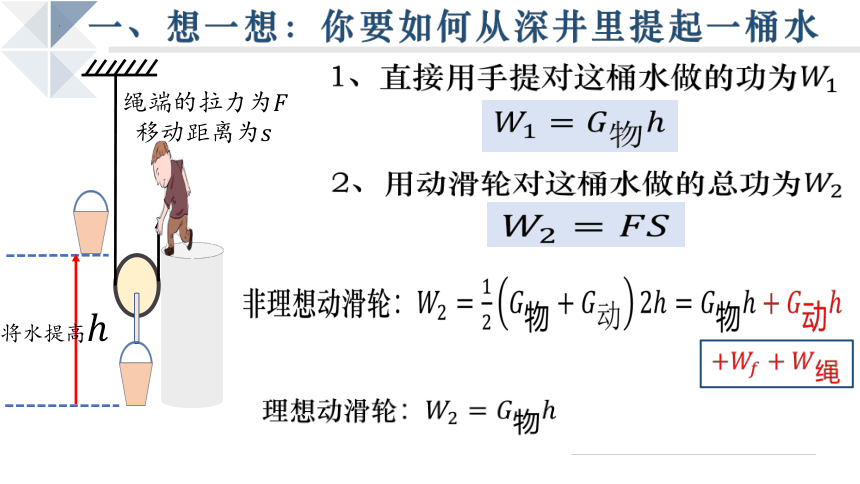

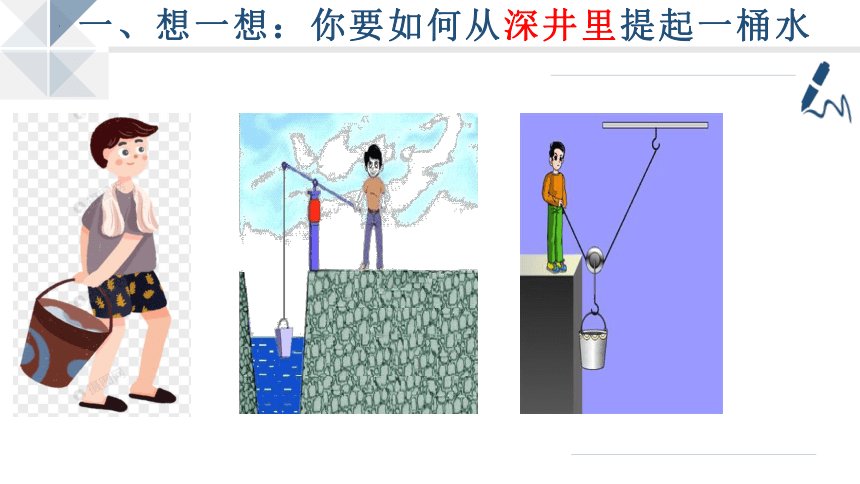

一、想一想：你要如何从深井里提起一桶水
将水提高
绳端的拉力为
移动距离为
将水提高
绳端的拉力为
移动距离为
一、想一想：你要如何从深井里提起一桶水
使用动滑轮能省功吗？
不能，除摩擦以外还要克服滑轮自重做更多的功

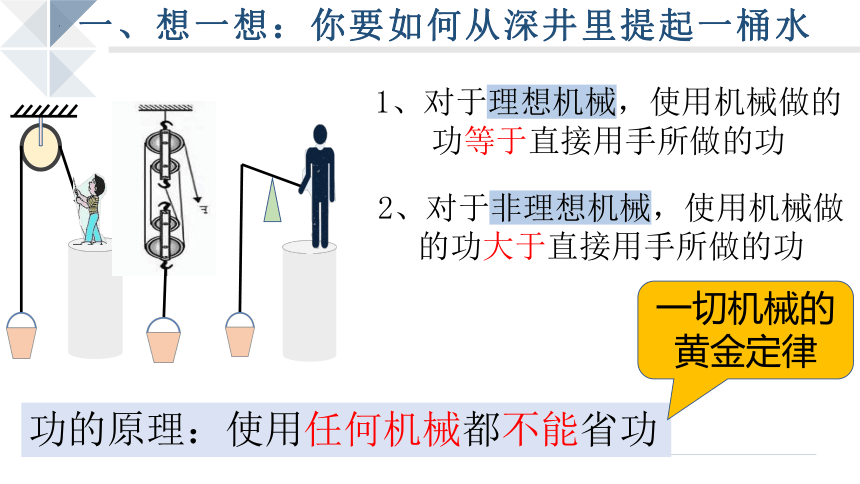

一、想一想：你要如何从深井里提起一桶水
2、对于非理想机械，使用机械做的功大于直接用手所做的功
1、对于理想机械，使用机械做的功等于直接用手所做的功
功的原理：使用任何机械都不能省功
一切机械的黄金定律
一、想一想：你要如何从深井里提起一桶水
使用任何机械都不能省功，为什么人们还要使用机械呢？
绝对没有既省力又省距离的机械
一、想一想：你要如何从深井里提起一桶水
辘 轳
lù lu

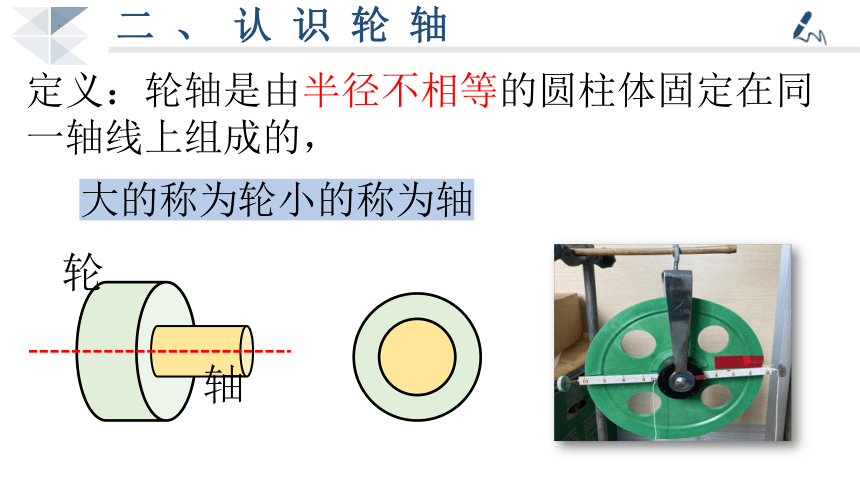

二、认识轮轴
轮
轴
定义：轮轴是由半径不相等的圆柱体固定在同一轴线上组成的，
大的称为轮小的称为轴

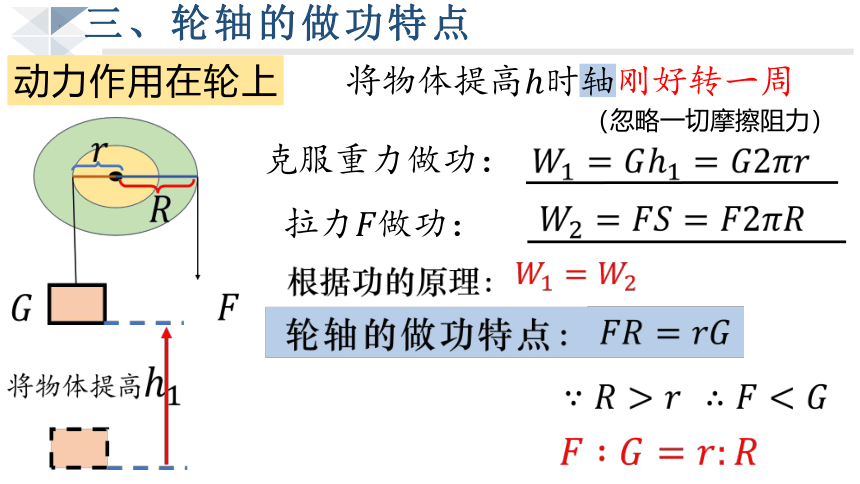

三、轮轴的做功特点
将物体提高一周
（忽略一切摩擦阻力）
克服重力做功：
拉力做功：
动力作用在轮上

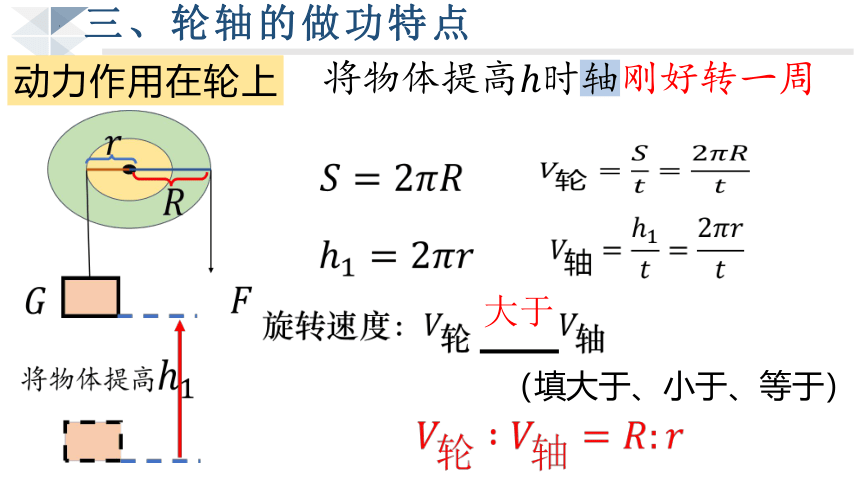

三、轮轴的做功特点
将物体提高一周
动力作用在轮上
（填大于、小于、等于）
大于

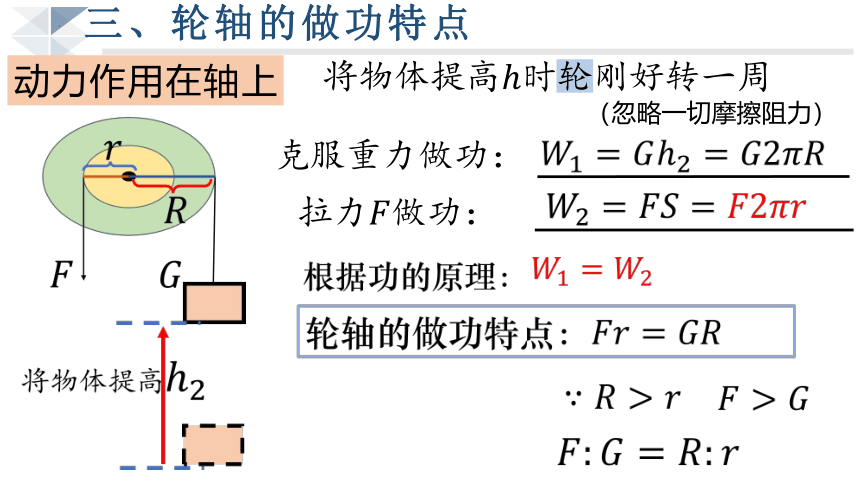

三、轮轴的做功特点
拉力做功：
动力作用在轴上
（忽略一切摩擦阻力）
将物体提高一周
克服重力做功：
三、轮轴的做功特点
将物体提高一周
动力作用在轴上
（填大于、小于、等于）
大于
四、轮轴的功能
动力作用在轴上
动力作用在轮上
力的关系
速度关系
主要功能：
改变用力的大小和方向
②改变物体的运动速度
③直线运动与曲线运动的转化
不能省功
省力
费力
五、轮轴的应用
消防水阀
螺丝刀
五、轮轴的应用
自行车脚踏板
轮轴的应用：
方向盘、水龙头、门把手、钥匙、螺丝刀
五、轮轴的应用
轮轴的本质是什么？
六、从杠杆到轮轴
对杠杆加以改造，变成能连续转动的轮轴
轮轴的实质：可连续转动的不等臂杠杆
六、从杠杆到轮轴
根据杠杆的平衡条件：
动力作用在轮上：
轮半径越大省力
不计一切摩擦阻力
六、从杠杆到轮轴
根据杠杆的平衡条件：
动力作用在轴上：
轴半径越小费力
不计一切摩擦阻力
八、斜面的作用
徒手搬运较为困难
七、什么是斜面？
斜面：是一个与水平面成一定夹角的倾斜平面
1、直接将物体举高克服物体重力所做的功：
九、斜面的特点
理想斜面根据功的原理：
省力
九、斜面的特点
不计一切摩擦阻力
斜面越长坡度越缓，就越省力
省力但费距离
十、斜面的应用
十、特殊的斜面——螺旋
定义：螺旋可以看作是绕在圆柱上的斜面
省力但费距离
十、卷起来的斜面
从上往下绕
十一、螺旋的应用
螺旋式千斤顶
特点：将旋转运动与沿轴向的运动进行相互转化
十一、螺旋的应用
十一、螺旋的应用
阿基米德螺旋机
十二、改变世界的机械
十三、“小试牛刀”课堂练习
1、如图所示的几种装置中不属于轮轴的是（ ）
A
B
D
C
C
十三、“小试牛刀”课堂练习
2、如图所示的晾衣架的结构图，没有用到的简单机械是（ ）
A、动滑轮
B、定滑轮
D、斜面
C、轮轴
D
十三、“小试牛刀”课堂练习
2、用如甲、乙两图所示的方法提升同一个重物，轮半径是轴半径的2倍，则所用的拉力之比为（ ）
A、1：2
B、2：1
D、4：1
C、1：4
A
甲
乙
