第1节 热机
这些交通工具是如何获得机械能的？

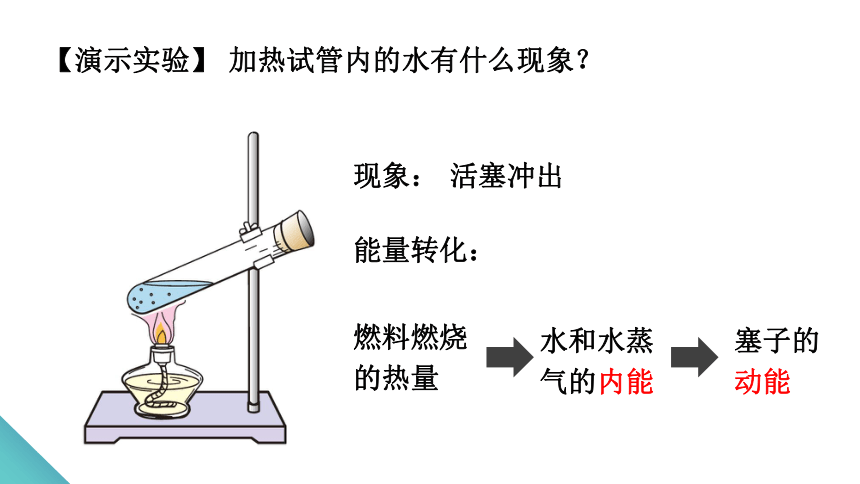

【演示实验】
加热试管内的水有什么现象？
现象：
活塞冲出
能量转化：
燃料燃烧的热量
水和水蒸气的内能
塞子的动能

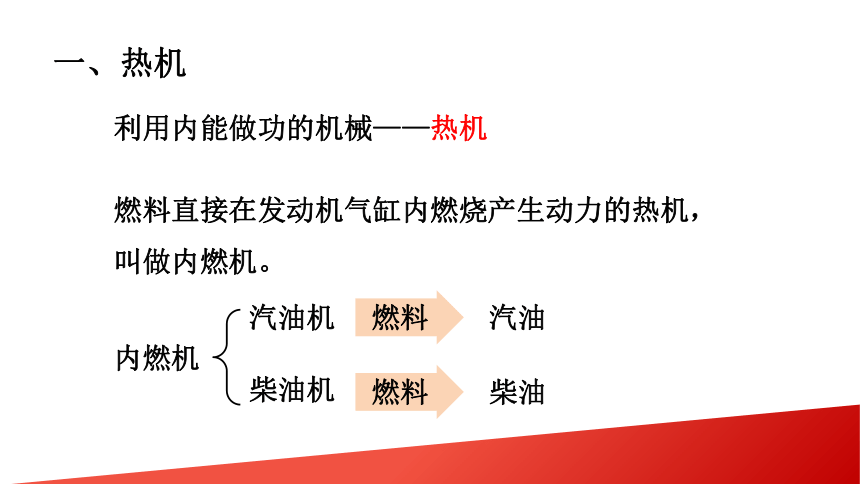

一、热机
利用内能做功的机械——热机
燃料直接在发动机气缸内燃烧产生动力的热机，叫做内燃机。
内燃机
汽油机
柴油机
燃料
汽油
燃料
柴油

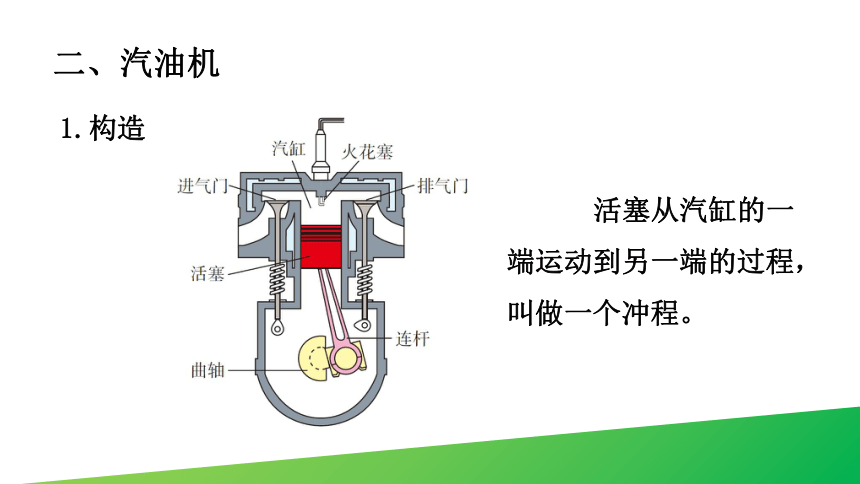

二、汽油机
1.构造
活塞从汽缸的一端运动到另一端的过程，叫做一个冲程。

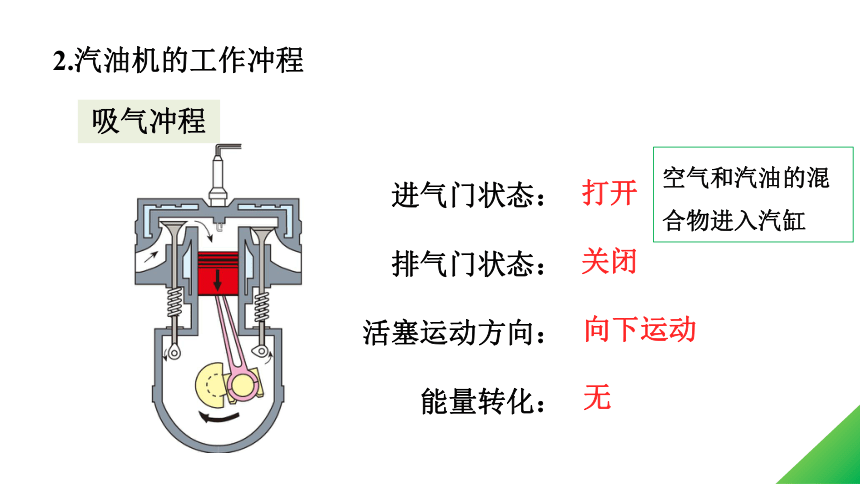

2.汽油机的工作冲程
吸气冲程
进气门状态：
排气门状态：
活塞运动方向：
能量转化：
打开
关闭
向下运动
无
空气和汽油的混合物进入汽缸

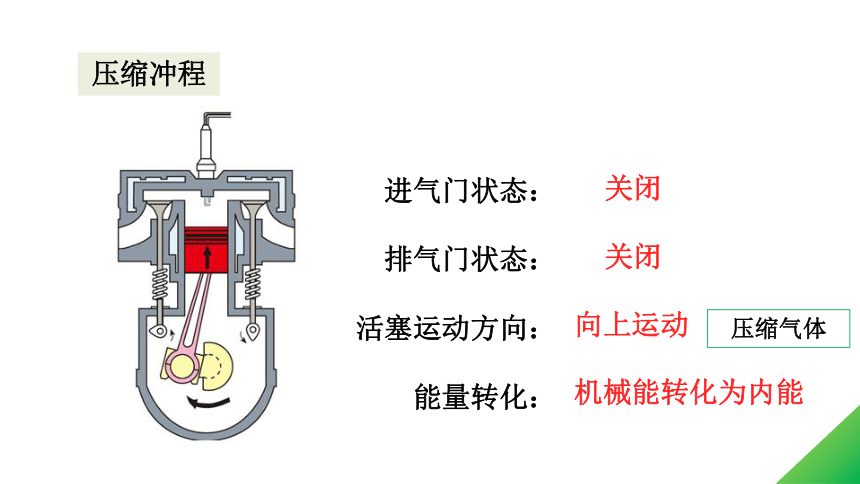

压缩冲程
进气门状态：
排气门状态：
活塞运动方向：
能量转化：
关闭
关闭
向上运动
机械能转化为内能
压缩气体

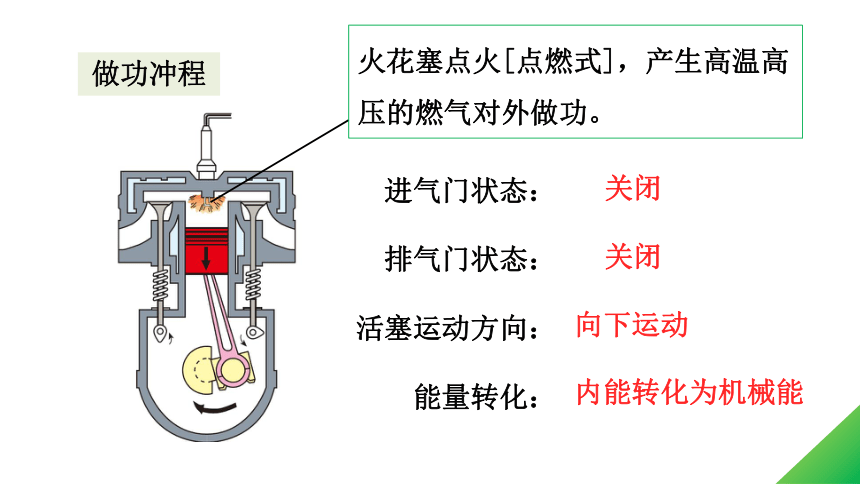

做功冲程
进气门状态：
排气门状态：
活塞运动方向：
能量转化：
关闭
关闭
向下运动
内能转化为机械能
火花塞点火[点燃式]，产生高温高压的燃气对外做功。

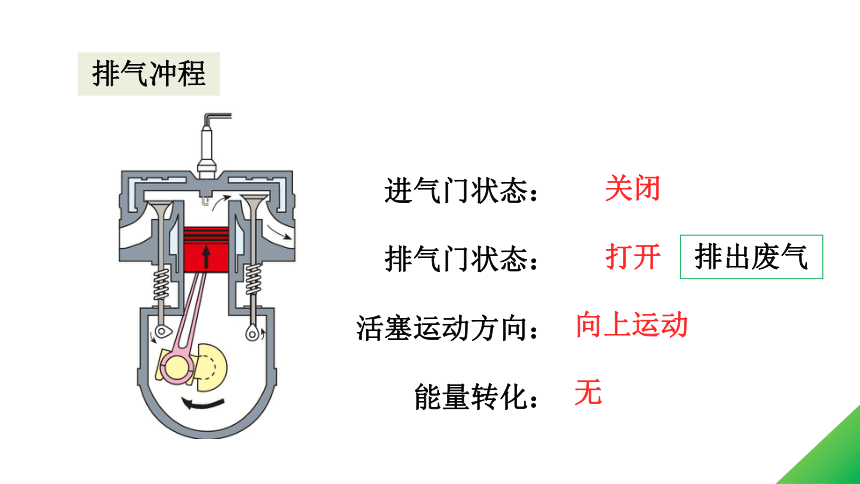

排气冲程
进气门状态：
排气门状态：
活塞运动方向：
能量转化：
关闭
打开
向上运动
无
排出废气
汽油机的四个冲程（吸气冲程、压缩冲程、做功冲程、排气冲程）为一个循环。
则汽油机完成一个循环，活塞往复运动___次，曲轴（或飞轮）转___圈，对外做功___次。
2
2
1
三、柴油机
1.构造
构造与汽油机的不同之处：
顶部没有火花塞，而有一个喷油嘴。
2.汽油机的工作冲程
吸气冲程
进气门状态：
排气门状态：
活塞运动方向：
能量转化：
打开
关闭
向下运动
无
吸进汽缸的只有空气
压缩冲程
进气门状态：
排气门状态：
活塞运动方向：
能量转化：
关闭
关闭
向上运动
机械能转化为内能
压缩冲程结束时，汽缸内空气的温度已超过柴油的燃点
做功冲程
进气门状态：
排气门状态：
活塞运动方向：
能量转化：
关闭
关闭
向下运动
内能转化为机械能
喷油嘴喷出雾状柴油，遇到热空气便立刻燃烧[压燃式]，对外做功。
排气冲程
进气门状态：
排气门状态：
活塞运动方向：
能量转化：
关闭
打开
向上运动
无
排出废气
汽油机和柴油机的构造、工作方式有哪些异同？
构造：汽油机顶部为火花塞、柴油机顶部为喷油嘴
汽油机 柴油机
工作过程 吸气冲程 不同
相同 压缩冲程 不同
相同 做功冲程 不同
相同 排气冲程 进气门关闭，排气门打开，排出废气 吸入汽缸的是空气和汽油的混合物
吸入汽缸的只有空气
进气门打开，排气门关闭
混合物被压缩，体积变小，压强变大，温度升高
空气被压缩，体积更小，压强更大，温度更高
机械能转化成内能，两个气门均关闭
火花塞产生电火花，使燃料燃烧，点燃式
喷油嘴喷出雾状柴油，遇热空气燃烧，压燃式
内能转化成机械能，两个气门均关闭
一、热机
将由燃料燃烧产生的高温高压气体的内能转化为机械能的机器，统称为热机。
二、汽油机结构和工作原理
三、柴油机结构和工作原理
四、汽油机和柴油机异同
1、如图所示是单缸四冲程内燃机的四个冲程的示意图，下列四组关于这种内燃机一个工作循环中四个冲程的顺序排列，正确的是（ ）
A.丙、丁、乙、甲
B.乙、丁、甲、丙
C.乙、甲、丁、丙
D.甲、乙、丙、丁
B
甲 乙 丙 丁
2.如图所示，是单缸四冲程汽油机的________冲程，如果该单缸四冲程汽油机在某工作状态下飞轮的转速为2400r/min，则汽油机在该工作状态下1s内对外做功 _____次。
压缩
20
