(共18张PPT)
1.2
磁场对运动电荷的作用力
洛伦兹,荷兰物理学家,首先提出磁场对运动电荷有作用力的观点。 洛伦兹创立了经典电子论,提出了洛伦兹变换公式,1902年与其学生塞曼共同获得诺贝尔物理学奖。为纪念洛伦兹的卓著功勋,荷兰政府决定从1945年起,把他的生日定为“洛伦兹节”。
复习
1、磁场对通电导线的作用力的大小和方向?
2、电流是如何形成的?
电荷的定向移动形成的
大小: F=BILsinθ
方向:左手定则

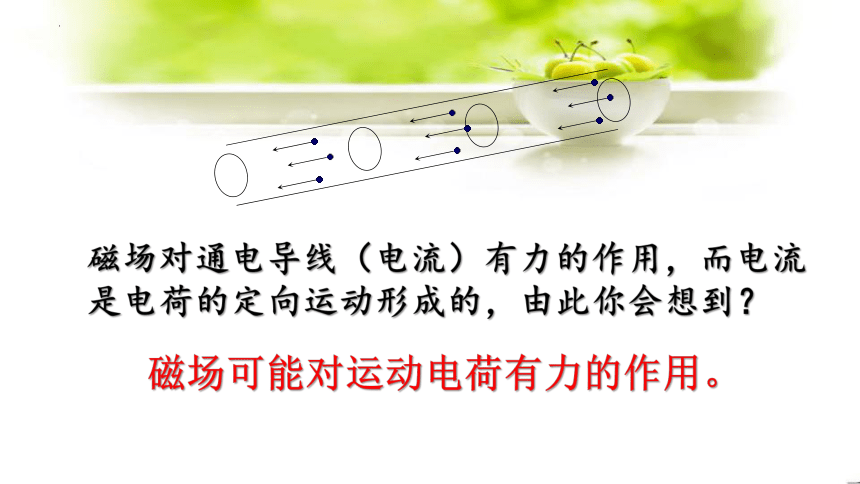

磁场对通电导线(电流)有力的作用,而电流是电荷的定向运动形成的,由此你会想到?
磁场可能对运动电荷有力的作用。
一、磁场对运动电荷的作用力

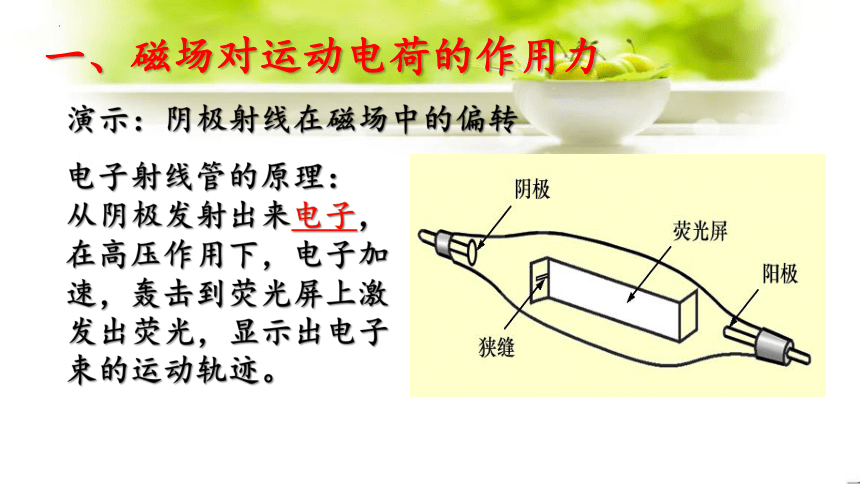

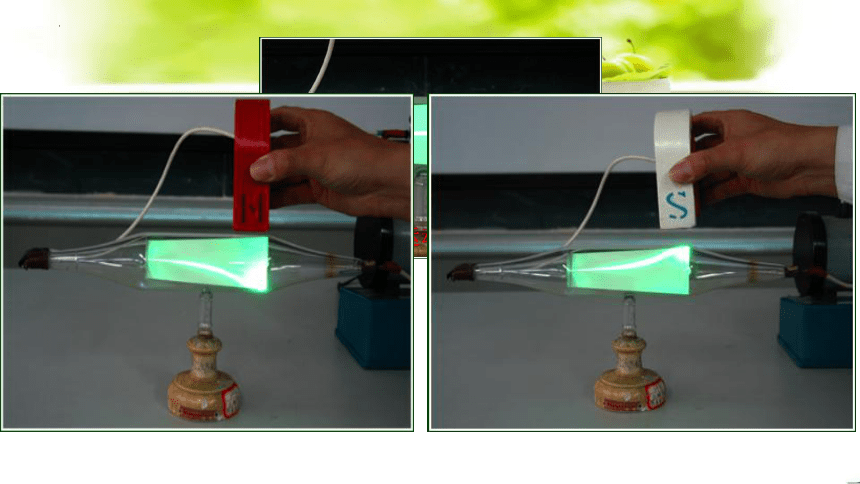

演示:阴极射线在磁场中的偏转
电子射线管的原理:
从阴极发射出来电子,在高压作用下,电子加速,轰击到荧光屏上激发出荧光,显示出电子束的运动轨迹。
电子束运动径迹
荷兰物理学家洛伦兹首先提出:磁场对运动电荷有作用力
——洛伦兹力
爱因斯坦称他是“我们时代最伟大、最高尚的人。”

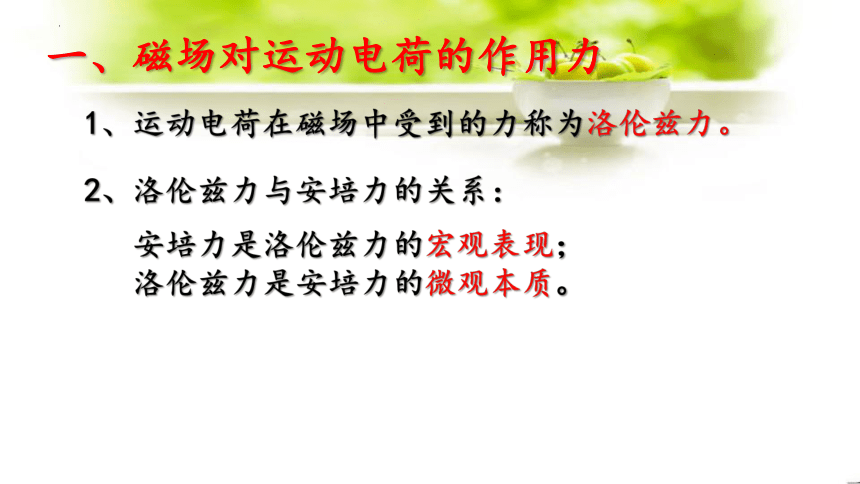

一、磁场对运动电荷的作用力
1、运动电荷在磁场中受到的力称为洛伦兹力。
2、洛伦兹力与安培力的关系:
安培力是洛伦兹力的宏观表现;
洛伦兹力是安培力的微观本质。
二、洛伦兹力的方向
v
F
v
F
判断洛伦兹力的方向----左手定则
N
S
二、洛伦兹力的方向
实验事实证明左手定则适用于洛伦兹力方向的判定。
二、洛伦兹力的方向
S
N
实验事实证明左手定则适用于洛伦兹力方向的判定。
三、洛伦兹力的大小
例:设有一段长为L,横截面积为S的直导线,单位体积内的自由电荷数为n,每个自由电荷的电荷量为q,自由电荷定向移动的速率为v.这段通电导线垂直磁场方向放入磁感应强度为B的匀强磁场中,求洛伦兹力。
v
v
v
v
三、洛伦兹力的大小
(1)通电导线中的电流
(2)通电导线所受的安培力
(3)这段导线内的自由电荷数
(4)每个电荷所受的洛伦兹力
v
v
v
v
I
F
三、洛伦兹力的大小
1. F洛=qVB ( V⊥B)
2. F洛= 0 ( V∥B)
3. 当V与B成一角度θ时
B
v
F
θ
v
θ
B
V2
V1
三、洛伦兹力的大小
1. F洛=qVB ( V⊥B)
2. F洛= 0 ( V∥B)
3. 当V与B成一角度θ时
F洛=qVBsinθ
下列各图中带电粒子刚刚进入磁场,试判断这时粒子所受洛伦兹力的方向
× × ×
× × ×
× × ×
+
× × ×
× × ×
× × ×
V
V
+
V
V
V
+
V
FL
+
V
垂直纸面向外
垂直纸面向里
+
V
FL
FL
FL
FL=0
FL=0
如图所示,一个带正电q的带电体处于垂直纸面向里的匀强磁场B中,带电体的质量为m,为了使带电体对水平的绝缘面恰好没有正压力,则应该( )
A.将磁感应强度B的值增大
B.将带电体以速率v=mg/qB向上运动
C.将带电体以速率v=mg/qB向右运动
D.将带电体以速度v=mg/qB向左运动
v
F
C
四、电视显像管的工作原理
1、要是电子打在A点,偏转磁场应该沿什么方向?
垂直纸面向外
2、要是电子打在B点,偏转磁场应该沿什么方向?
垂直纸面向里
3、要是电子打从A点向B点逐渐移动,偏转磁场应该怎样变化?
先垂直纸面向外并逐渐减小,
然后垂直纸面向里并逐渐增大。
