(共14张PPT)
第三章相互作用—力
5 共点力的平衡

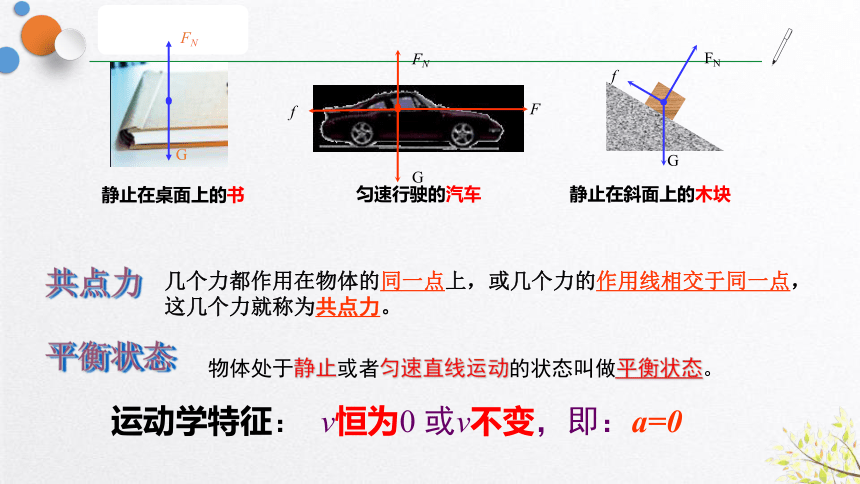

静止在桌面上的书
F
f
FN
G
匀速行驶的汽车
G
FN
f
静止在斜面上的木块
FN
G
共点力
几个力都作用在物体的同一点上,或几个力的作用线相交于同一点,这几个力就称为共点力。
物体处于静止或者匀速直线运动的状态叫做平衡状态。
平衡状态
运动学特征: v恒为0 或v不变,即:a=0
受共点力的物体在什么条件下才会保持平衡呢?
平衡的条件是:两个力的大小相等、方向相反,并在同一直线上。
当物体受到 三个共点力 作用时,它的平衡条件又是什么呢
F合=0
更多个数的力呢?
FN
G
G
FN
f
静止在斜面上的木块
共点力的平衡条件
任意两个力的合力与第三个力大小相等,方向相反,作用在同一直线上。
二力
F合=0
n力作用:任一个力与其他所有力的合力等大、反向。
思考与讨论1

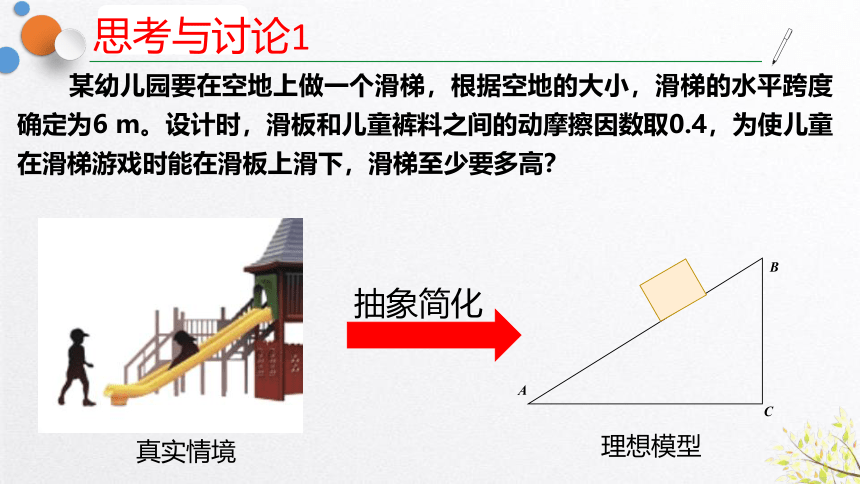

某幼儿园要在空地上做一个滑梯,根据空地的大小,滑梯的水平跨度确定为6 m。设计时,滑板和儿童裤料之间的动摩擦因数取0.4,为使儿童在滑梯游戏时能在滑板上滑下,滑梯至少要多高?
A
B
C
抽象简化
真实情境
理想模型
思考与讨论1

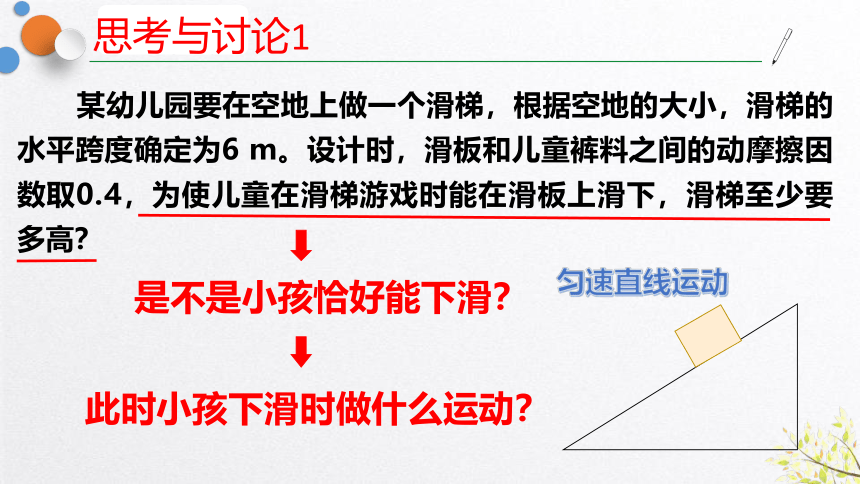

某幼儿园要在空地上做一个滑梯,根据空地的大小,滑梯的水平跨度确定为6 m。设计时,滑板和儿童裤料之间的动摩擦因数取0.4,为使儿童在滑梯游戏时能在滑板上滑下,滑梯至少要多高?
是不是小孩恰好能下滑?
此时小孩下滑时做什么运动?
匀速直线运动

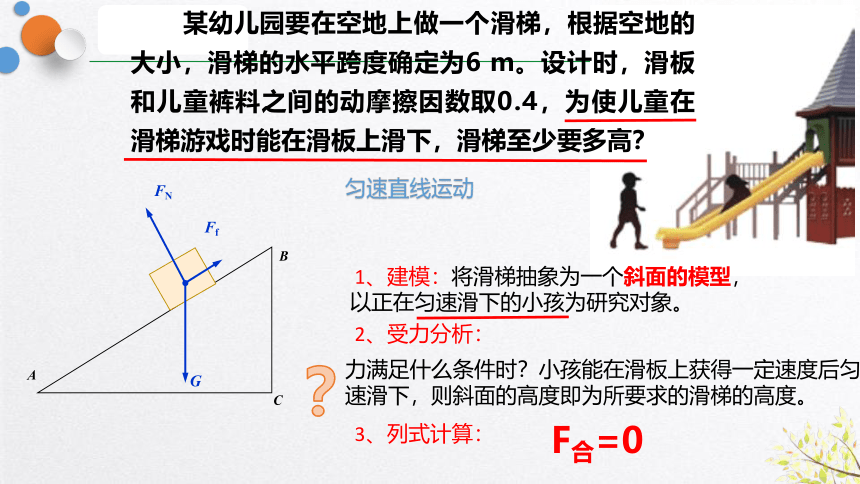

某幼儿园要在空地上做一个滑梯,根据空地的大小,滑梯的水平跨度确定为6 m。设计时,滑板和儿童裤料之间的动摩擦因数取0.4,为使儿童在滑梯游戏时能在滑板上滑下,滑梯至少要多高?
FN
G
Ff
A
B
C
力满足什么条件时?小孩能在滑板上获得一定速度后匀速滑下,则斜面的高度即为所要求的滑梯的高度。
1、建模:将滑梯抽象为一个斜面的模型,
以正在匀速滑下的小孩为研究对象。
2、受力分析:
3、列式计算:
匀速直线运动

F合=0
FN
G
Ff
A
B
C
θ
F2
F1
x
y
θ
x方向合力为0:
y方向合力为0:
滑动摩擦力与压力的关系:
联立求解,得:h = μlAC= 0.4×6 m = 2.4 m
正交分解法:
因此,滑梯至少要 2.4 m高,儿童才能从滑梯上滑下。
F合=0
列式计算:
建立直角坐标系+力的分解
已知:μ=0.4
lAC =6m
第一步:确定研究对象和运动状态
第二步:受力分析,画出受力图,
建立适当坐标系。
第三步:对力进行正交分解,
据平衡条件建立方程.
第四步:解方程,求出未知量。
用正交分解法解共点力平衡问题时一般有四个步骤。
zongjie
总 结
F
问题1:选取的研究对象是哪个物体呢?
如图悬吊重物的细绳,其 O点被一水平绳BO牵引,使悬绳AO段和竖直方向成θ角。若悬吊物所受的重力为G,则悬绳AO和水平绳BO所受的拉力各等于多少?
G
选取O点为研究对象
问题2:O点都受到哪些力呢?
问题3:这些力之间有怎样的关系呢?
问题4:我们可以用什么方法来求解?
正交分解、合成?
思考与讨论2
F3
F1
F2
F合=0
多角度求解
F3
F2
F1
F4
F3
F2
F1
F1y
F1x
x
y
合成法:把物体所受的力合成为两个力,则这两个力大小相等、方向相反,并且在同一条直线上。
正交分解法:把物体所受的力在两个互相垂直的方向上分解,每个方向上合力都为0。
F4为F1和F2的合力,则F4与F3平衡
绳AO和绳BO所受的拉力大小分别为
利用共点力平衡条件解决问题的步骤
① 选择研究对象;
② 对研究对象进行受力分析;
根据共点力的平衡条件列方程;
④ 求解方程;
⑤ 讨论解的合理性和实际意义。
合成法
正交分解法
F3
F2
F1
F3
F2
F1
F4
F3
F2
F1
F1y
F1x
x
y
课堂小结






运动学特征:
v恒为0 或v不变,即:a=0
【静止或匀速直线运动】
平衡条件:合力为0
常用方法:
合成法
正交分解法
如果绳子最多承受10N的拉力,拾音器的重力为5N。则悬绳①和水平绳②哪根绳先断?在即将断掉的瞬间,①号绳与竖直方向的夹角为多少?
课堂小结






运动学特征:
v恒为0 或v不变,即:a=0
【静止或匀速直线运动】
平衡条件:合力为0
常用方法:
合成法
正交分解法
