中考物理二轮复习专题---电磁学作图
类型一　磁感线类作图

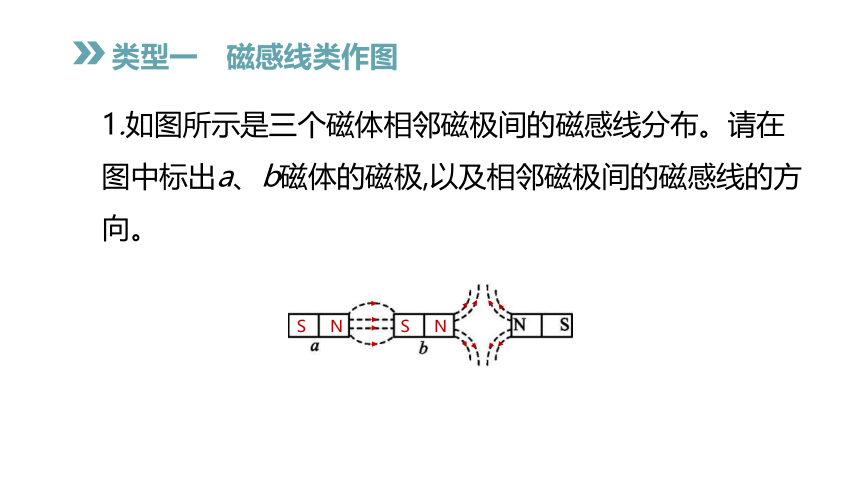

1.如图所示是三个磁体相邻磁极间的磁感线分布。请在图中标出a、b磁体的磁极,以及相邻磁极间的磁感线的方向。
S N S N
2.如图所示,请标出蹄形磁体的N极和S极。
S
N
3. 请在图中将小磁针的北极涂黑,并以“N”表示。
N

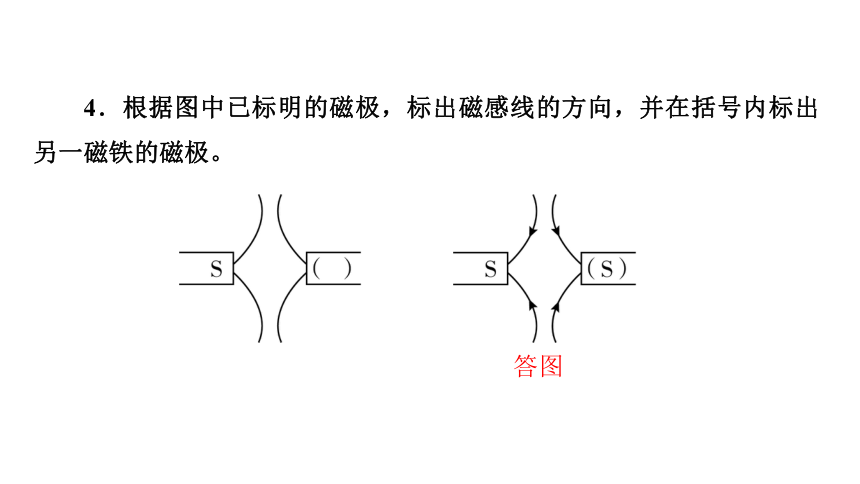

4．根据图中已标明的磁极，标出磁感线的方向，并在括号内标出另一磁铁的磁极。
答图

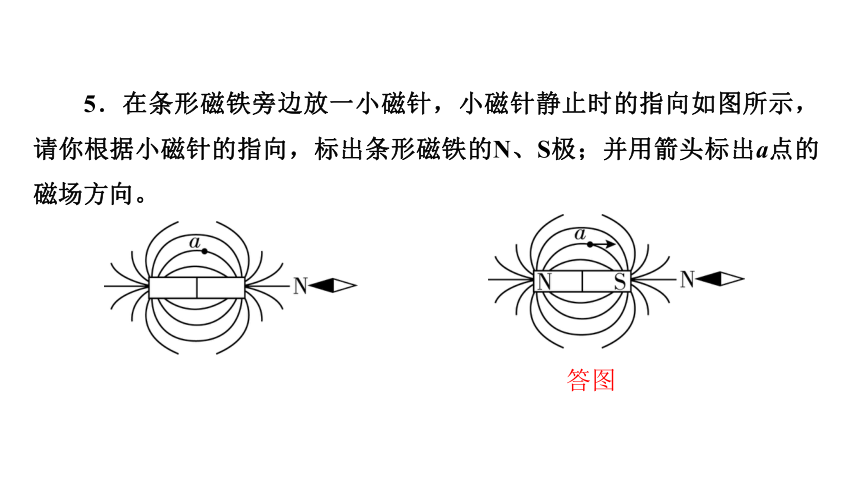

5．在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁场方向。
答图
类型二　通电螺线管类作图

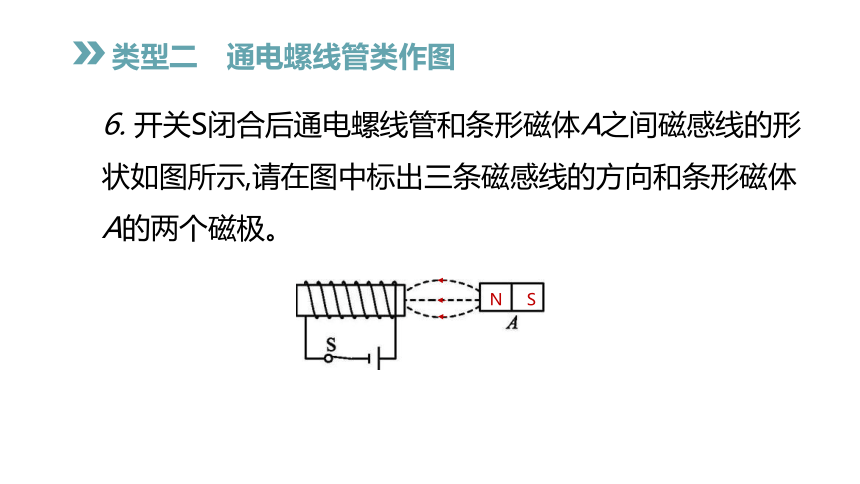

6. 开关S闭合后通电螺线管和条形磁体A之间磁感线的形状如图所示,请在图中标出三条磁感线的方向和条形磁体A的两个磁极。
N S
7．标出图中磁感线的方向及小磁针静止时的N极。　　
答图
8．根据图中小磁针静止时的N极指向，在括号内分别标出电源的＋、－极和通电螺线管的N、S极。
答图
9. 电磁铁通电后,小磁针静止时的指向如图所示。请标出:
(1)磁感线的方向。
(2)电源右侧的极性(用“+”或“一”表示)。
(3)静止的小磁针右端的极性。
S
+
10. 将一个螺线管AB用单线悬挂起来,如图所示,闭合开关,最后静止时A端指南、B端指北。画出螺线管上的导线环绕图示,并在螺线管两端标出N、S极
S N
11.根据螺线管外部小磁针静止时的指向,请在图中标出磁感线的方向,并在括号内标出螺线管内部小磁针的N、S极。
S N
12．如图，开关闭合时，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
答图
13．如图所示，电路连接正确，通电后小磁针指向如图所示(涂黑端表示N极)。请在图中标出通电螺线管的磁极、电源的“＋”“－”极，并画出螺线管的绕线(至少三圈)。
答图
类型三　电磁铁、电磁继电器类作图
14. 将图中的电磁铁连入你设计的电路中(在虚线框内添加电源和滑动变阻器),使得闭合开关后,小磁针静止时的指向如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。
15．科技改变生活，如图是一款采用电磁继电器实现自动控制的街道路灯电路，其中R0为保护电阻，R为光敏电阻，白天因光敏电阻R的阻值变小而灯熄，太阳能电池板给蓄电池充电；夜晚因光敏电阻R的阻值变大而灯亮。请你用笔画线代替导线将电路原理图连接完整，使工作电路能正常工作。(与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线，连线不能交叉)
答图
16．随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时，“温控开关”处于断开状态，绿灯亮；棚内温度不正常时，“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
答图
