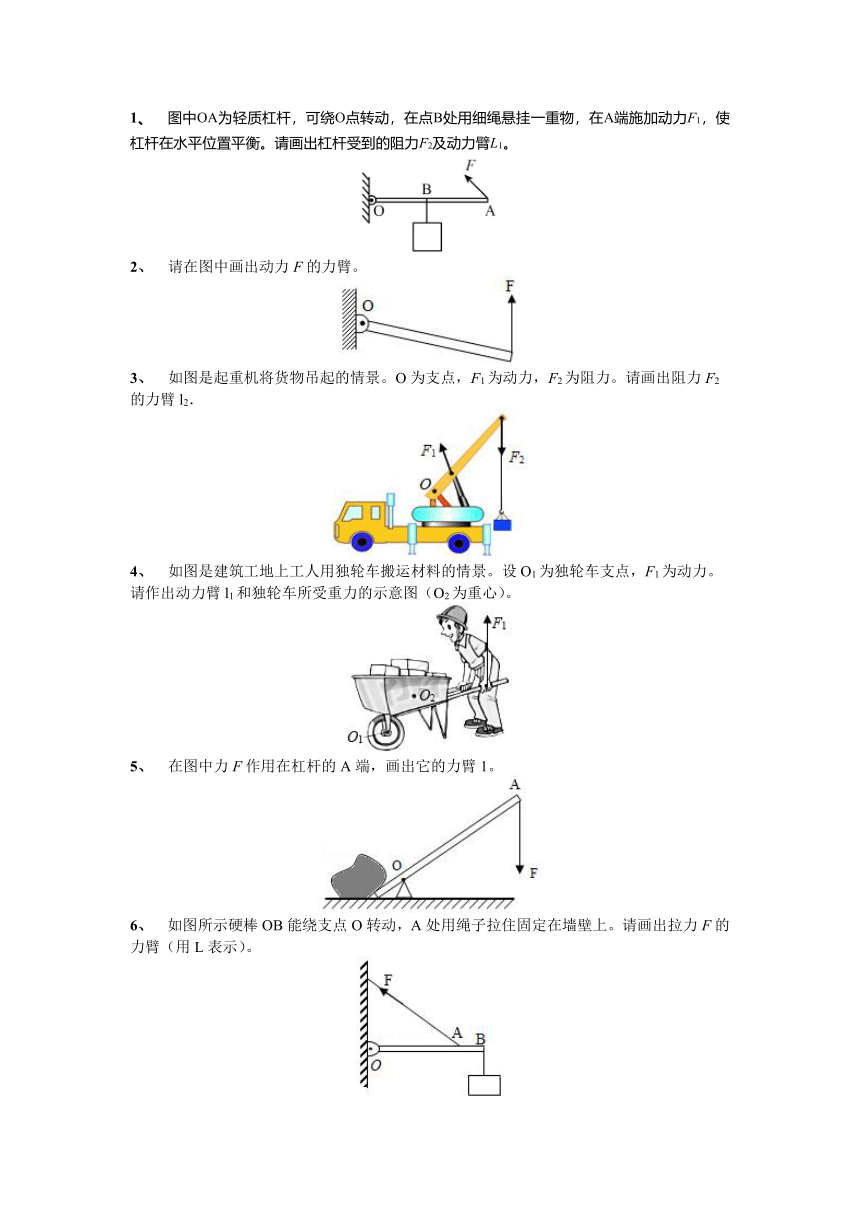

1、 图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡。请画出杠杆受到的阻力F2及动力臂L1。
2、 请在图中画出动力F的力臂。
3、 如图是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请画出阻力F2的力臂l2．
4、 如图是建筑工地上工人用独轮车搬运材料的情景。设O1为独轮车支点，F1为动力。请作出动力臂l1和独轮车所受重力的示意图（O2为重心）。
5、 在图中力F作用在杠杆的A端，画出它的力臂1。
6、 如图所示硬棒OB能绕支点O转动，A处用绳子拉住固定在墙壁上。请画出拉力F的力臂（用L表示）。

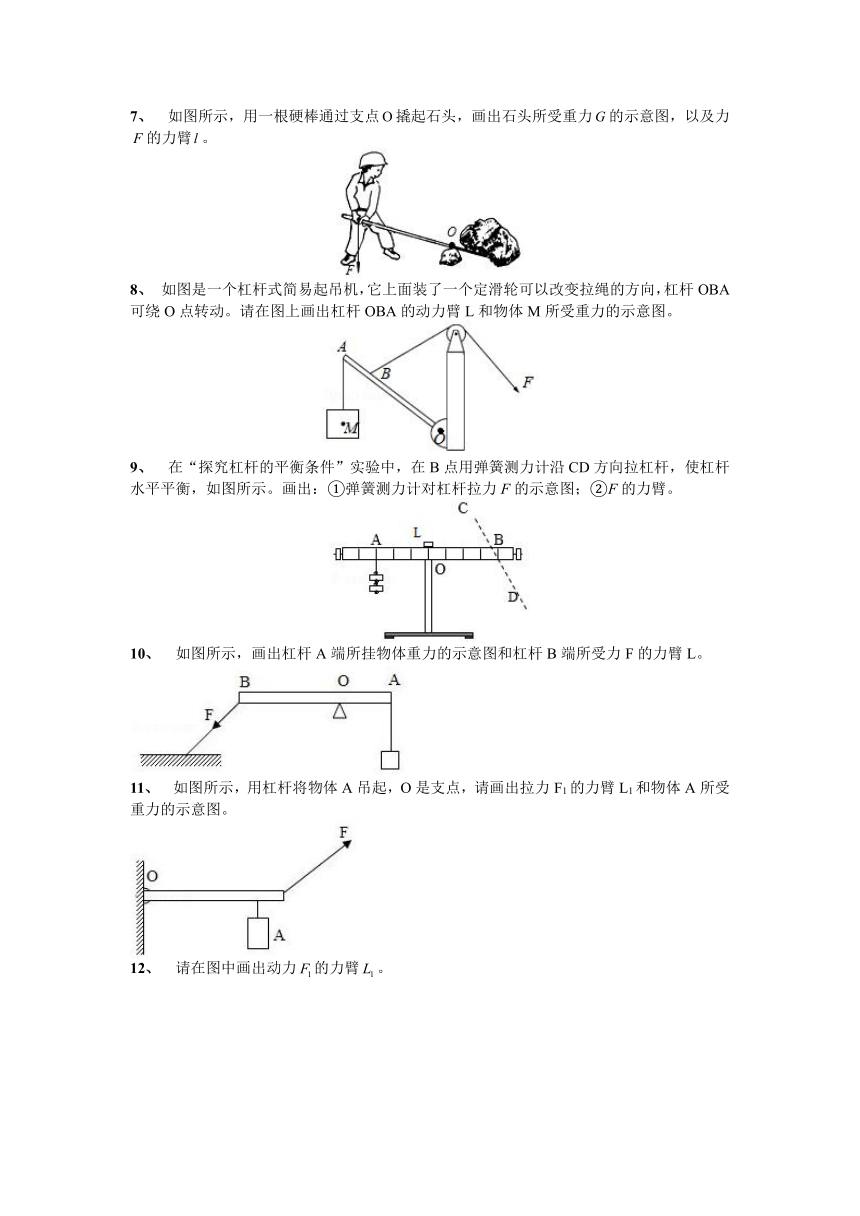

7、 如图所示，用一根硬棒通过支点撬起石头，画出石头所受重力的示意图，以及力的力臂。
8、 如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA的动力臂L和物体M所受重力的示意图。
9、 在“探究杠杆的平衡条件”实验中，在B点用弹簧测力计沿CD方向拉杠杆，使杠杆水平平衡，如图所示。画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂。
10、 如图所示，画出杠杆A端所挂物体重力的示意图和杠杆B端所受力F的力臂L。
11、 如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受重力的示意图。
12、 请在图中画出动力的力臂。

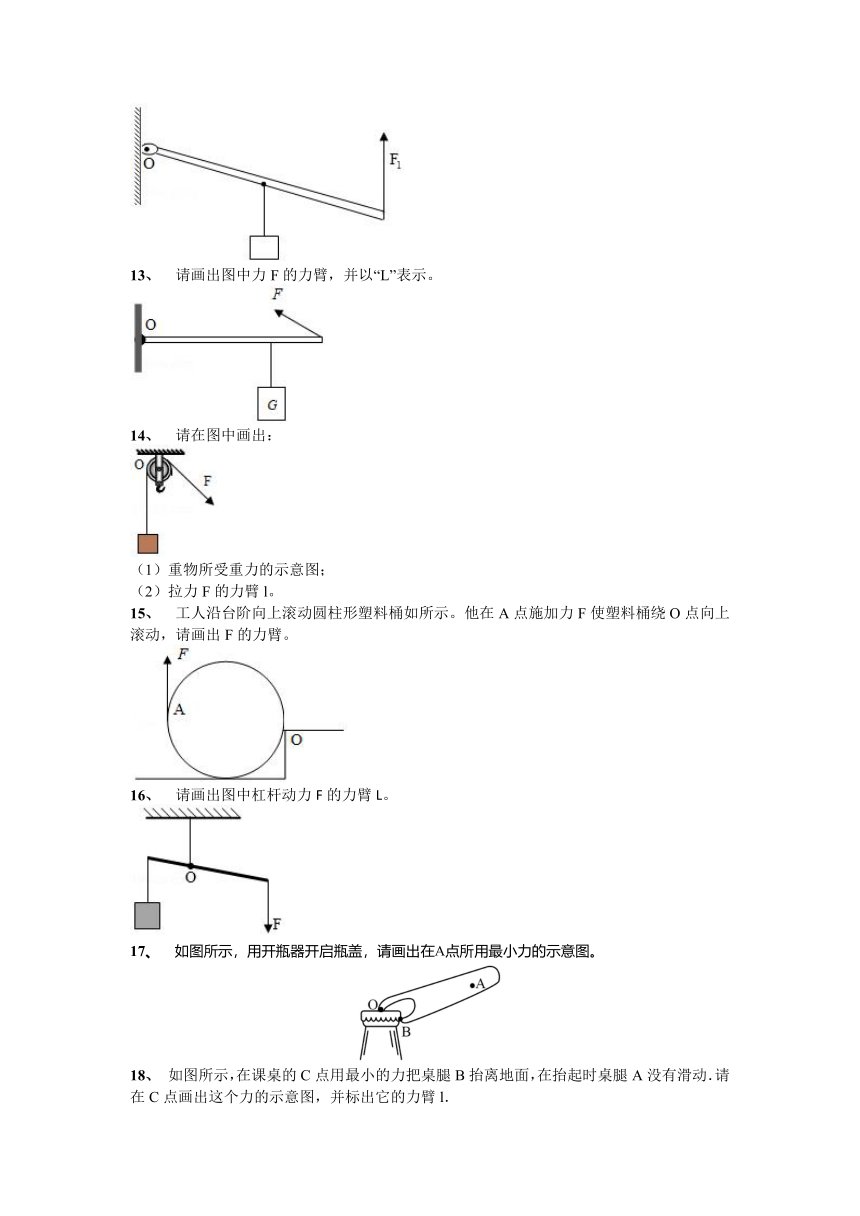

13、 请画出图中力F的力臂，并以“L”表示。
14、 请在图中画出：
（1）重物所受重力的示意图；
（2）拉力F的力臂l。
15、 工人沿台阶向上滚动圆柱形塑料桶如所示。他在A点施加力F使塑料桶绕O点向上滚动，请画出F的力臂。
16、 请画出图中杠杆动力F的力臂L。
17、 如图所示，用开瓶器开启瓶盖，请画出在A点所用最小力的示意图。
18、 如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂l．

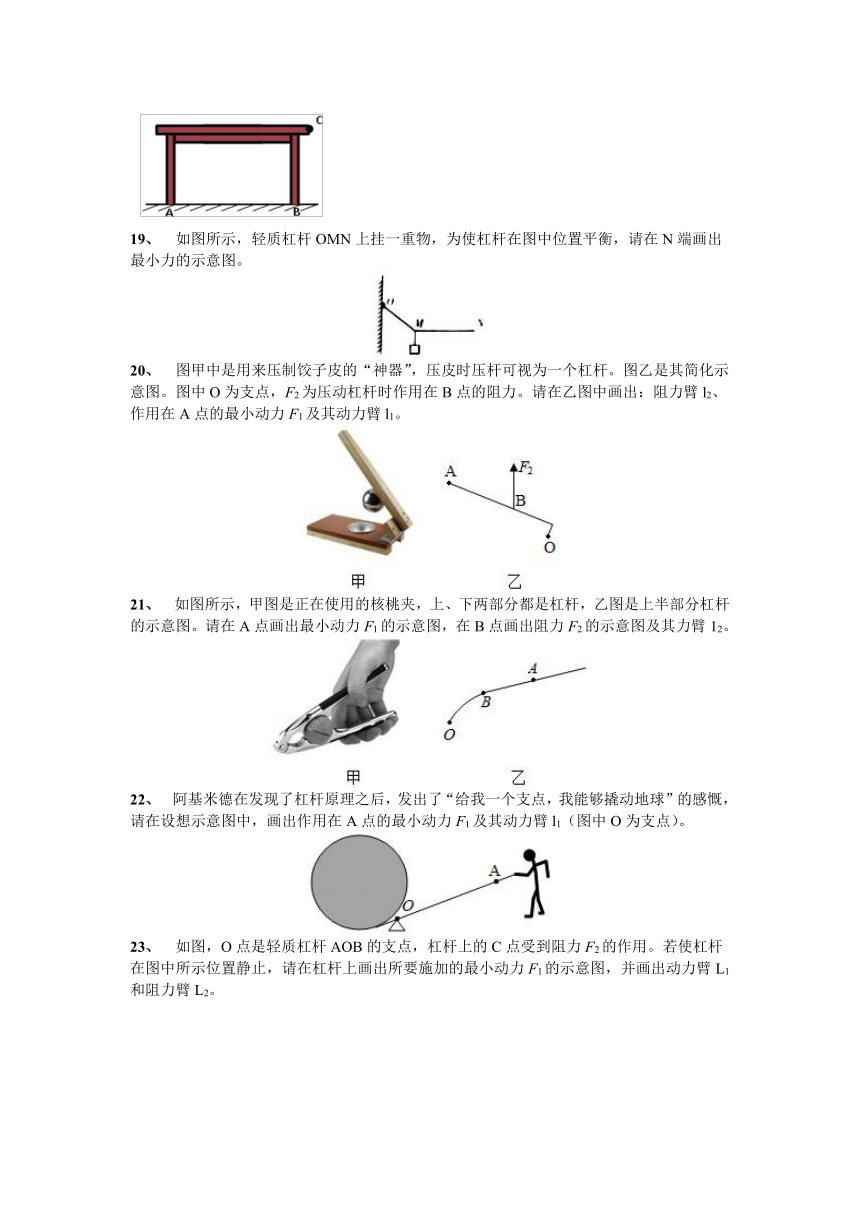

19、 如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。
20、 图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆。图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在乙图中画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。
21、 如图所示，甲图是正在使用的核桃夹，上、下两部分都是杠杆，乙图是上半部分杠杆的示意图。请在A点画出最小动力F1的示意图，在B点画出阻力F2的示意图及其力臂12。
22、 阿基米德在发现了杠杆原理之后，发出了“给我一个支点，我能够撬动地球”的感慨，请在设想示意图中，画出作用在A点的最小动力F1及其动力臂l1（图中O为支点）。
23、 如图，O点是轻质杠杆AOB的支点，杠杆上的C点受到阻力F2的作用。若使杠杆在图中所示位置静止，请在杠杆上画出所要施加的最小动力F1的示意图，并画出动力臂L1和阻力臂L2。

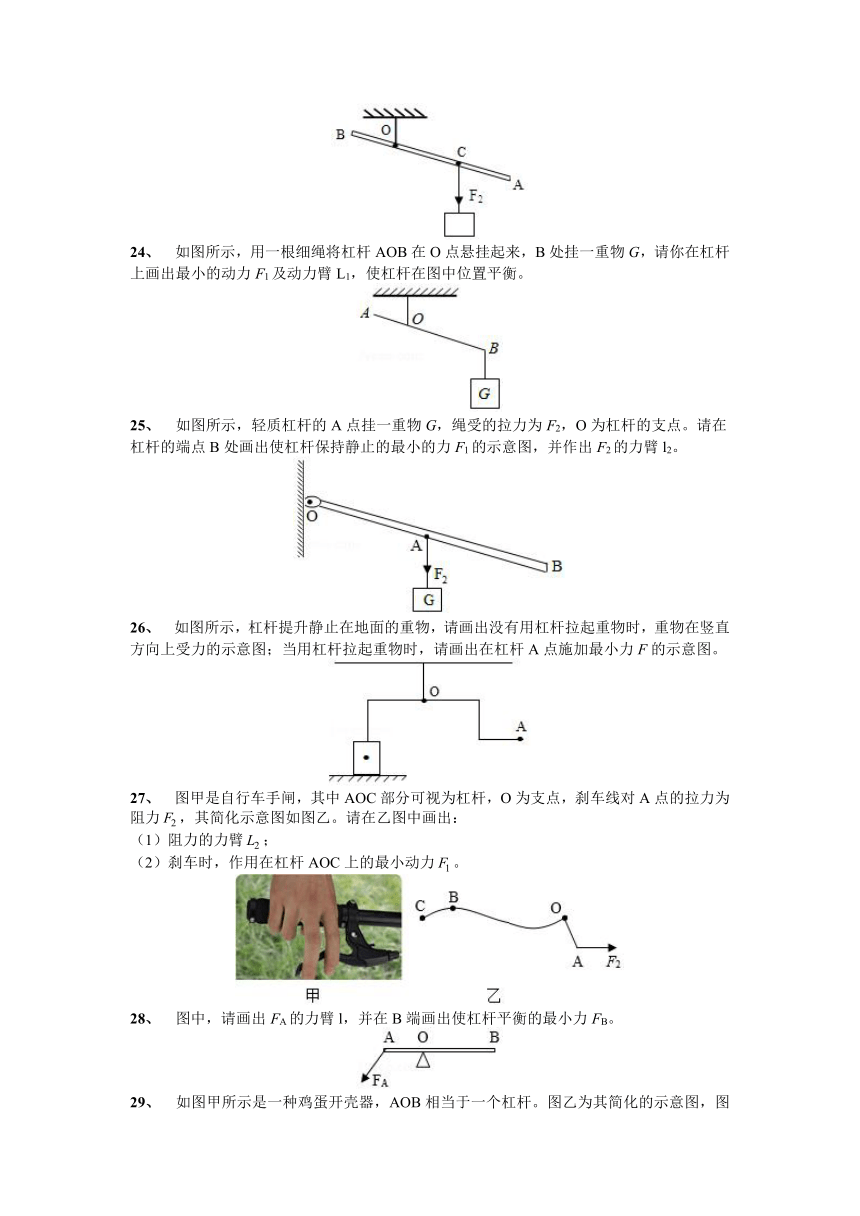

24、 如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，请你在杠杆上画出最小的动力F1及动力臂L1，使杠杆在图中位置平衡。
25、 如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图，并作出F2的力臂l2。
26、 如图所示，杠杆提升静止在地面的重物，请画出没有用杠杆拉起重物时，重物在竖直方向上受力的示意图；当用杠杆拉起重物时，请画出在杠杆A点施加最小力F的示意图。
27、 图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力，其简化示意图如图乙。请在乙图中画出：
（1）阻力的力臂；
（2）刹车时，作用在杠杆AOC上的最小动力。
28、 图中，请画出FA的力臂l，并在B端画出使杠杆平衡的最小力FB。
29、 如图甲所示是一种鸡蛋开壳器，AOB相当于一个杠杆。图乙为其简化的示意图，图中O点为支点，F2为给鸡蛋开壳时杠杆所受阻力。请在图乙中画出：
（1）给鸡蛋开壳时作用在A点的最小动力F1及其动力臂l1。
（2）阻力臂l2。
30、 如图所示，用撬棍撬起石头时，为支点，为动力作用点，要求：
（1）画出石头所受重力的示意图。
（2）画出最小动力的示意图和动力臂。
31、 如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。请在图乙中画出：
（1）阻力臂l2。
（2）作用在B点的最小动力F1及其力臂l1。
32、 如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl的示意图，并作出F2的力臂l2。
33、 如图所示，现使用最小的力F1使杠杆在图示位置平衡，请画出F1及其对应的力臂L1。
34、 如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图。
35、 轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂重为100N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。
36、 杠杆OAB可绕O点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于B点的最小动力F（保留作图痕迹）。
37、 如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
38、 如图所示是液压汽车起重机的示意图，液压杆对吊臂的作用力在A点且方向可以调节，画出此时液压杆作用在吊臂上的最小力F1、力臂L1及吊臂所受阻力F2．
39、 如图甲所示是一种红酒开瓶器，如图乙是其简化的示意图，O是支点，F2是瓶塞作用在B点的阻力，请在图乙中画出阻力臂L2，并画出作用在A点的最小动力F1及动力臂L1。
40、 请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。
答案解析
拓展
1、
【答案】
【解析】 暂无解析
2、
【答案】
【解析】 由支点O向F的作用线作垂线，则垂线段的长度为F的力臂L，如下图所示：
3、
【答案】
【解析】 暂无解析
4、
【答案】
【解析】 暂无解析
5、
【答案】
【解析】 暂无解析
6、
【答案】
【解析】 暂无解析
7、
【答案】
【解析】 暂无解析
8、
【答案】
【解析】 暂无解析
9、
【答案】
【解析】 暂无解析
10、
【答案】
【解析】 物体受到的重力作用在物体的重心，方向竖直向下；
先反向延长画出力F的作用线，从支点O画F的作用线的垂线可得其力臂L，如图所示：
11、
【答案】
【解析】 O点是杠杆的支点，从支点向拉力F1作用线做垂线，可得动力臂L1；
重物的重心在物体的几何重心，重力的方向是竖直向下的，从重心沿竖直向下的方向，画一条带箭头的线段，标上重力符号G，如图所示：
12、
【答案】
【解析】 从支点向的作用线做垂线，垂线段的长度为动力臂，如图所示：
13、
【答案】
【解析】 已知支点O，延长F画出力的作用线，从支点向力F的作用线作垂线段，即可作出其力臂L，如图所示：
14、
【答案】
【解析】 （1）重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线段，并标出符号G，即为其重力示意图；
（2）定滑轮可以绕中间轴转动，所以支点O为定滑轮的支点；
图中拉力F是斜向下的，过支点O作拉力F作用线的垂线段，即为拉力F的力臂l。
如图所示：
15、
【答案】
【解析】 图中O为支点，反向延长力F画出F的作用线，然后从支点O向力F的作用线作垂线段，该垂线段即为力F的力臂L，如图所示：
16、
【答案】
【解析】 反向延长F得到动力作用线，从支点O向动力作用线作垂线段，即为动力F的力臂L。如图所示：
17、
【答案】
【解析】 暂无解析
18、
【答案】 答案为：
【解析】
力臂最大时，力最小，而力臂最大时，力的作用点一般离支点最远，找出最远的点然后把这个点和支点连接起来就是最长的力臂，然后垂直于力臂做出力的示意图，标上字母就可以了．
故答案为：
19、
【答案】
【解析】 暂无解析
20、
【答案】
【解析】 暂无解析
21、
【答案】
【解析】 暂无解析
22、
【答案】
【解析】 暂无解析
23、
【答案】
【解析】 暂无解析
24、
【答案】
【解析】 暂无解析
25、
【答案】
【解析】 暂无解析
26、
【答案】
【解析】 暂无解析
27、
【答案】
【解析】 暂无解析
28、
【答案】
【解析】 暂无解析
29、
【答案】 （1）—（2）
【解析】 （1）由杠杆平衡条件F1 L1＝F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图；
（2）反向延长画出F2的作用线，从支点O作动力F2作用线的垂线，支点到垂足的距离为动力臂l2，如图所示：
30、
【答案】 （1）—（2）
【解析】 （1）石头所受重力的作用点在石头的重心，方向竖直向下，从重心竖直向下画一带箭头的线段表示石头受到的重力，如图所示。
（2）在阻力、阻力臂一定时，动力臂越长越省力，最长的力臂即支点与作用点的连线，从点垂直向上画一带箭头的线段，可得最小动力的示意图，如图所示：
31、
【答案】
【解析】 （1）从支点O作动力F2作用线的垂线，支点到垂足的距离为动力臂l2；
（2）由杠杆平衡条件F1 L1＝F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂l1最长；动力的方向应该向上，过点B垂直于OB向上作出最小动力F1的示意图，如图所示：
32、
【答案】
【解析】 由图可知，力F1作用在B点时，力臂L1最大，此时力F1最小，力F1示意图如图所示；
过支点作力F2作用线的垂线段，即可做出力臂L2，如图所示；
33、
【答案】
【解析】 因为在阻力和阻力臂一定时，当动力臂最长时动力最小。O为支点，当动力作用在A点时，力臂最长，则OA为最长力臂L1，已知阻力F2方向竖直向下，为使杠杆平衡，力F1方向也是向下的，过A点作OA的垂线即为最小的力F1，如图所示：
34、
【答案】
【解析】 由杠杆的平衡条件可知，在阻力和阻力臂一定时，动力臂越长越省力；
由图知，O为支点，A点离支点最远，则连接支点O和羊角锤的末端A即是最长的动力臂，过A点作垂直于动力臂向右的力F1。如下图所示：
35、
【答案】
【解析】 根据杠杆的平衡条件，要使力最小，则动力臂应最长，即连接OC为最长的力臂，力的方向与OC垂直且向上，
根据勾股定理和全等三角形定理可得，动力臂OC＝50cm，
故根据杠杆平衡条件可得：F1×OC＝G×OA，
代入数值可得：F1×50cm＝100N×20cm，
解得F1＝40N，
选取标度为20N，过C点作出最小动力，使线段长度为标度的2倍，如图所示：
36、
【答案】
【解析】 由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂最长，由图知动力的方向应该向上，如下图所示：
37、
【答案】
【解析】 根据杠杆平衡的条件F1×L1＝F2×L2可知，在阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长；
由图知，B点离支点最远，故最长的动力臂为OB；过B点作垂直于OB的作用力F，为使杠杆平衡，动力的方向应垂直于OB向上；如图所示：
38、
【答案】
