第十二章 简单机械
第1节　杠杆
一.导入

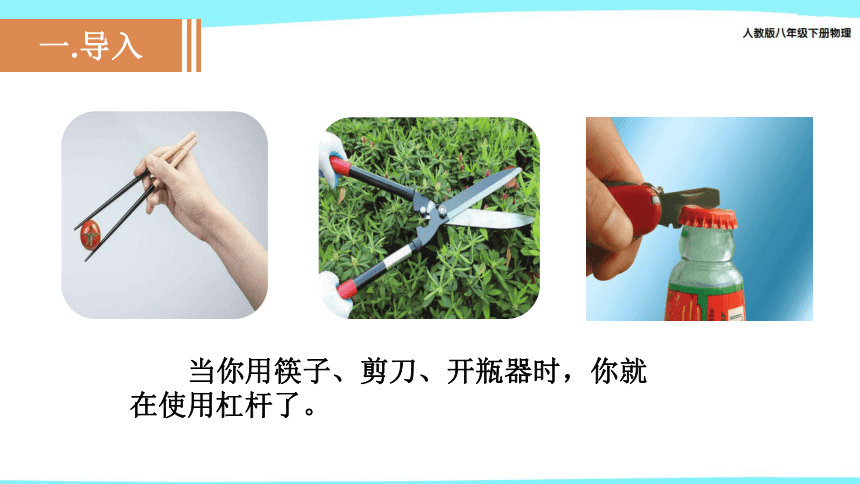

当你用筷子、剪刀、开瓶器时，你就在使用杠杆了。
二.杠杆

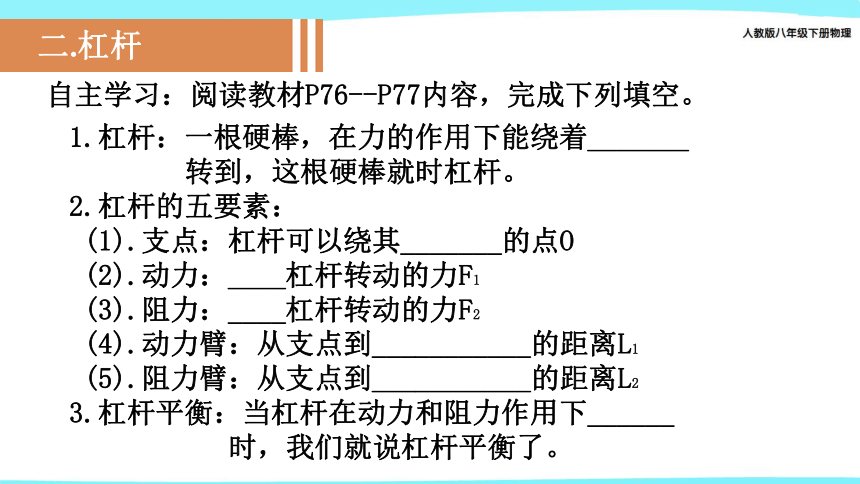

自主学习：阅读教材P76--P77内容，完成下列填空。
1.杠杆：一根硬棒，在力的作用下能绕着_______
转到，这根硬棒就时杠杆。
2.杠杆的五要素：
(1).支点：杠杆可以绕其_______的点O
(2).动力：____杠杆转动的力F1
(3).阻力：____杠杆转动的力F2
(4).动力臂：从支点到___________的距离L1
(5).阻力臂：从支点到___________的距离L2
3.杠杆平衡：当杠杆在动力和阻力作用下______
时，我们就说杠杆平衡了。
二.动能

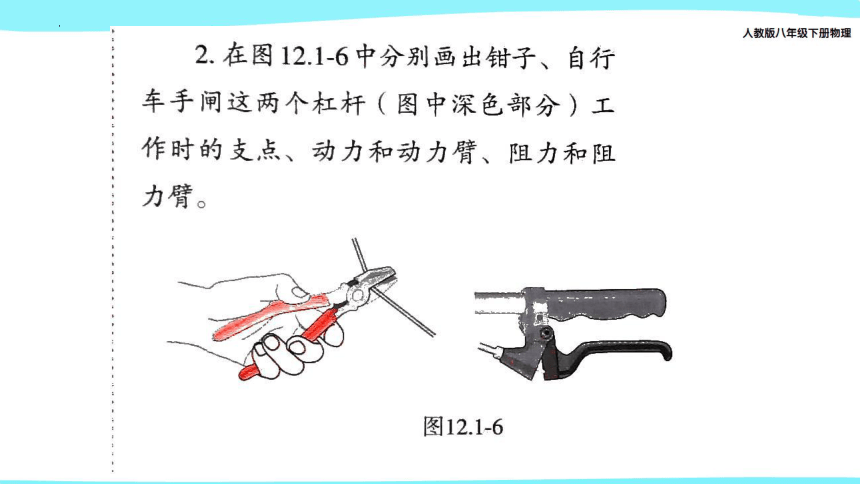

4.画力臂
(1).找准支点
(2).画出力的作用线（用虚线）
(3).过支点做力的作用线的垂线
(4).用箭头标出力臂（支点到
垂足的距离）
F1
F2
L1
L2
O

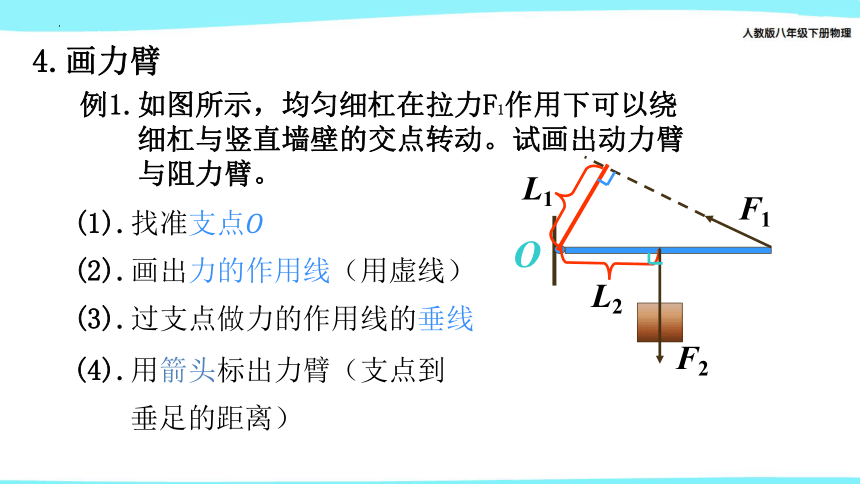

例1.如图所示，均匀细杠在拉力F1作用下可以绕
细杠与竖直墙壁的交点转动。试画出动力臂
与阻力臂。

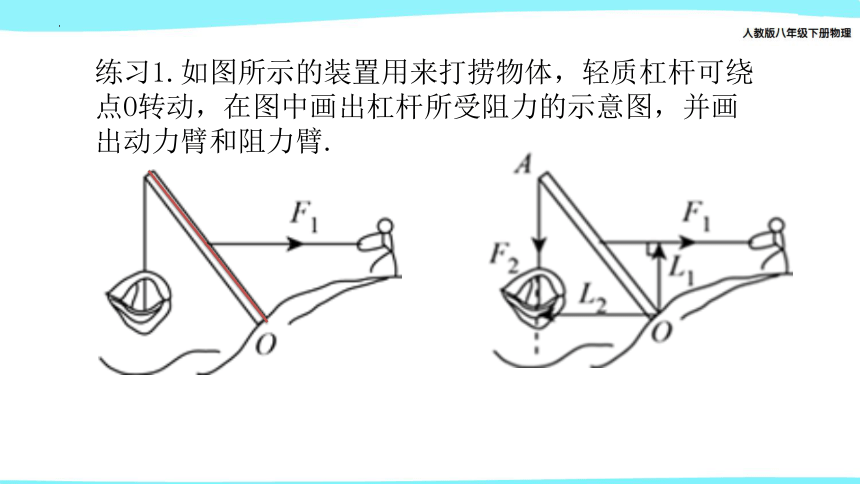

练习1.如图所示的装置用来打捞物体，轻质杠杆可绕点O转动，在图中画出杠杆所受阻力的示意图，并画出动力臂和阻力臂.
G
F
L

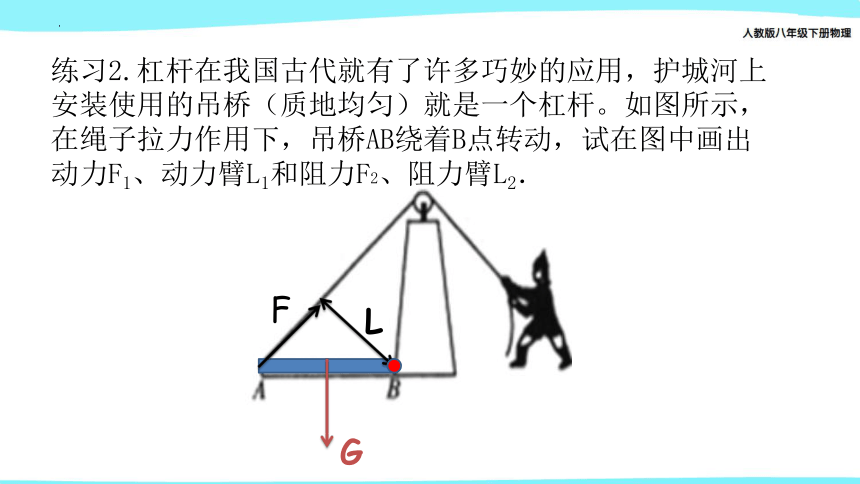

练习2.杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥（质地均匀）就是一个杠杆。如图所示，在绳子拉力作用下，吊桥AB绕着B点转动，试在图中画出动力F1、动力臂L1和阻力F2、阻力臂L2．
三.杠杆的平衡条件

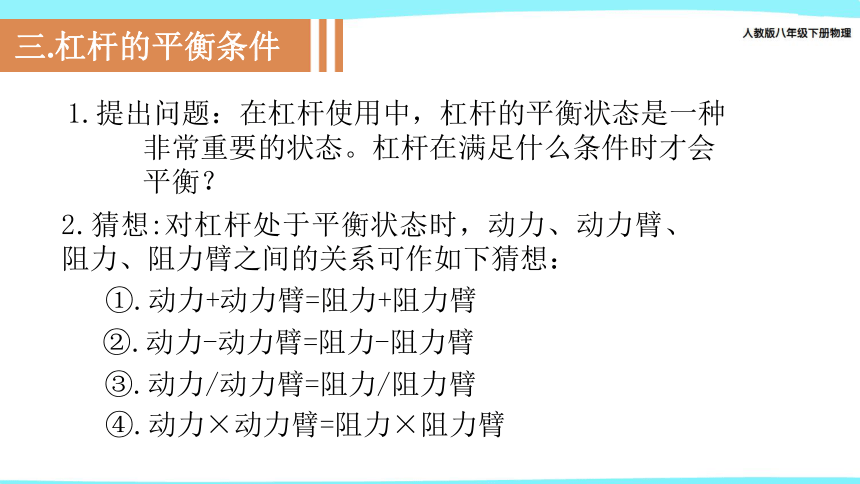

1.提出问题：在杠杆使用中，杠杆的平衡状态是一种非常重要的状态。杠杆在满足什么条件时才会平衡？
2.猜想:对杠杆处于平衡状态时，动力、动力臂、阻力、阻力臂之间的关系可作如下猜想：
①.动力+动力臂=阻力+阻力臂
②.动力-动力臂=阻力-阻力臂
③.动力/动力臂=阻力/阻力臂
④.动力×动力臂=阻力×阻力臂
3．实验：

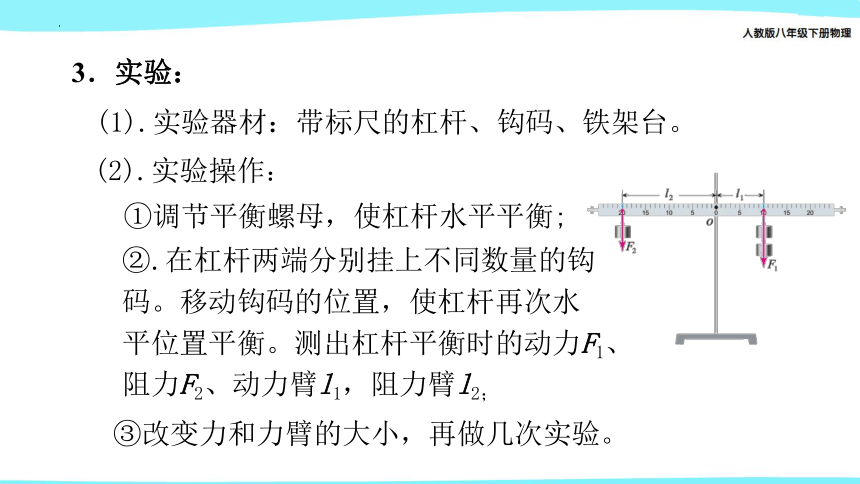

(1).实验器材：带标尺的杠杆、钩码、铁架台。
(2).实验操作：
①调节平衡螺母，使杠杆水平平衡;
②.在杠杆两端分别挂上不同数量的钩码。移动钩码的位置，使杠杆再次水平位置平衡。测出杠杆平衡时的动力F1、阻力F2、动力臂l1，阻力臂l2；
③改变力和力臂的大小，再做几次实验。
次数 动力 F1/N 阻力 F2/N 动力臂l1/m 阻力臂l2/m
1
2
3
4
(3)实验数据记录
杠杆的平衡条件：
动力×动力臂＝阻力×阻力臂
F1l1＝F2l2
例2：有一位初中物理老师，巧妙的利用杠杆原理称出了大象的体重，请你根据图中数据算出大象的体重。
O
l1＝6m
l2＝4cm
F1＝200N
F2
练习3、搬运砖头的独轮车，车厢和砖头所受的总重力G=1000N，独轮车的有关尺寸如图所示。推车时，人手向上的力F应为多大？
动力臂与阻力臂相等的杠杆是等臂杠杆。
l1=l2 F1 =F2
1.等臂杠杆
三.杠杆的分类
这类杠杆虽然省力，但是动力作用点移动的距离却比阻力作用点移动的距离大，省了力，却费了距离。
动力臂大于阻力臂的杠杆是省力杠杆。
l1＞l2 F1＜F2
2.省力杠杆
支点
轴的位置是支点。手加在桨上的动力比水对桨的阻力大，但是手只要移动较小的距离，就能使桨在水中移动较大的距离。
特点：费力但省距离。
动力臂小于阻力臂的杠杆是费力杠杆。
l1＜l2 F1＞F2
3.费力杠杆
生活中的费力杠杆
镊子
面包夹
筷子
课堂小结
在力的作用下，能绕固定点转动的硬棒。
动力x动力臂=阻力x阻力臂
一、杠杆：
二、杠杆的平
衡条件：
三、杠杆的分类：
1.等臂杠杆
2.省力杠杆
3.费力杠杆
