作图题
【考情分析】

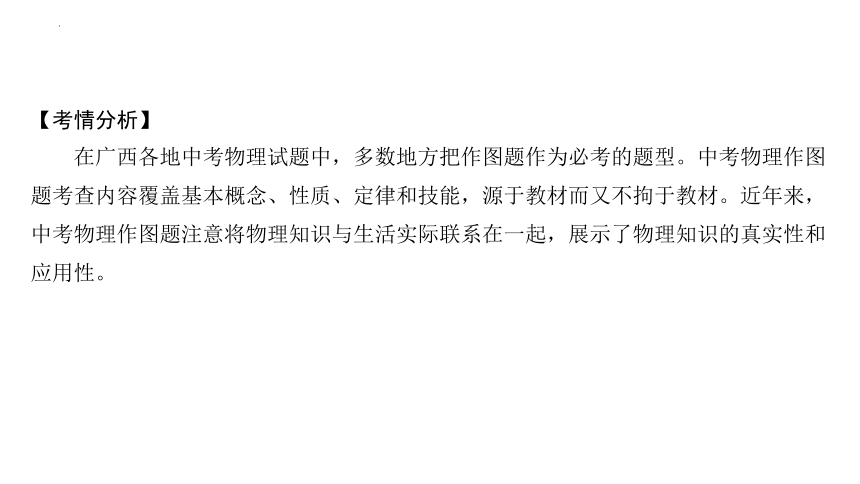

在广西各地中考物理试题中，多数地方把作图题作为必考的题型。中考物理作图题考查内容覆盖基本概念、性质、定律和技能，源于教材而又不拘于教材。近年来，中考物理作图题注意将物理知识与生活实际联系在一起，展示了物理知识的真实性和应用性。

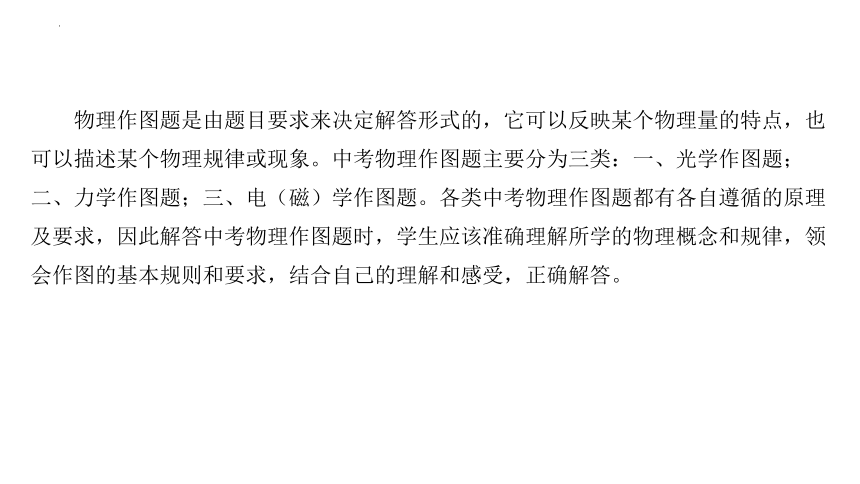

物理作图题是由题目要求来决定解答形式的，它可以反映某个物理量的特点，也可以描述某个物理规律或现象。中考物理作图题主要分为三类：一、光学作图题；二、力学作图题；三、电（磁）学作图题。各类中考物理作图题都有各自遵循的原理及要求，因此解答中考物理作图题时，学生应该准确理解所学的物理概念和规律，领会作图的基本规则和要求，结合自己的理解和感受，正确解答。
类型一　光学作图题
a.光的直线传播作图
【类题引路】

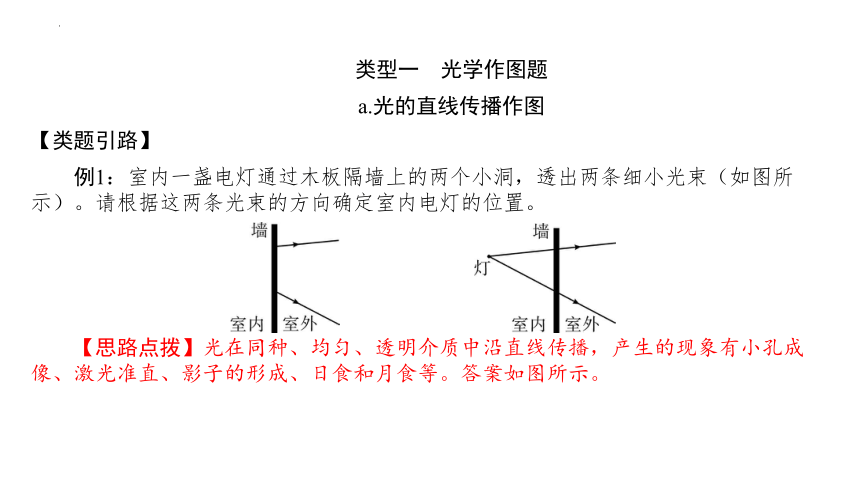

例1：室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置。
【思路点拨】光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等。答案如图所示。
【对接训练】

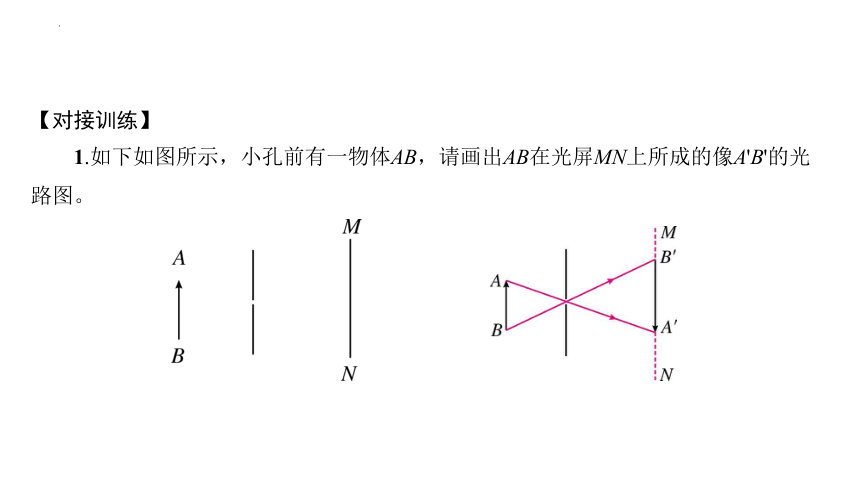

1.如下如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A'B'的光路图。
b.光的反射作图
【类题引路】

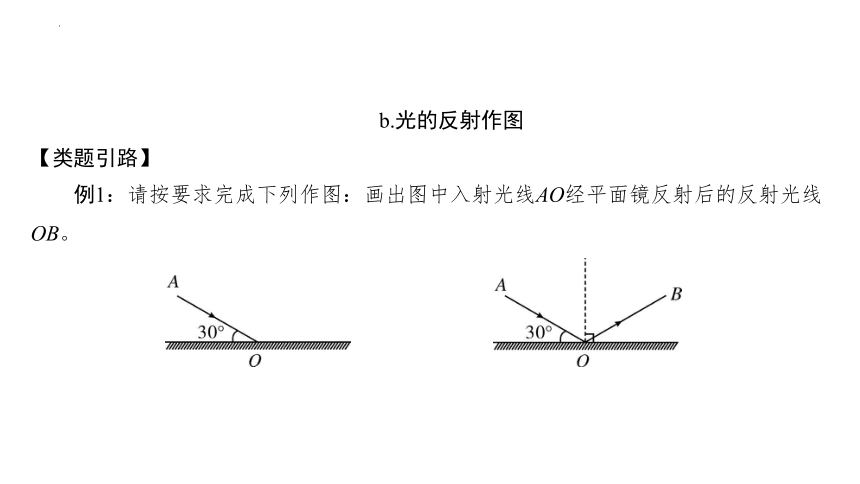

例1：请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB。

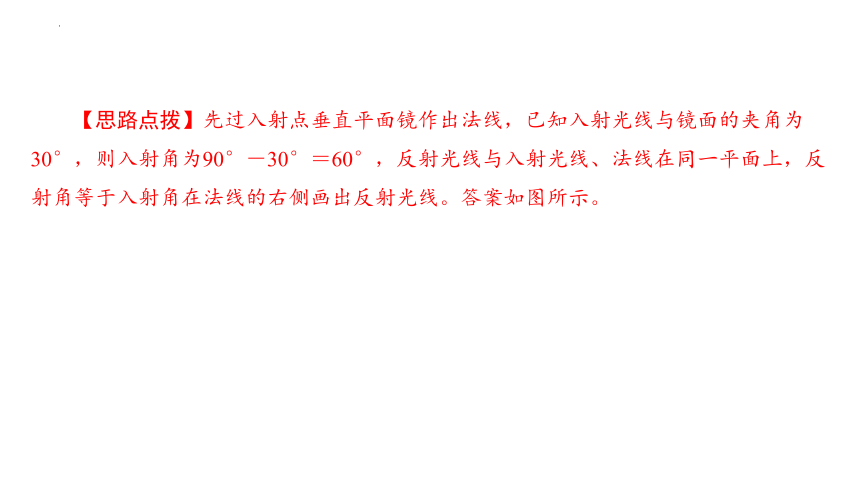

【思路点拨】先过入射点垂直平面镜作出法线，已知入射光线与镜面的夹角为30°，则入射角为90°－30°＝60°，反射光线与入射光线、法线在同一平面上，反射角等于入射角在法线的右侧画出反射光线。答案如图所示。
例2：画出图中S发出的光线经平面镜反射后过P点的光路。
【思路点拨】过镜面作出点S的对称点S'，即为点光源S在平面镜中的像，连接S'P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，如上如图所示。

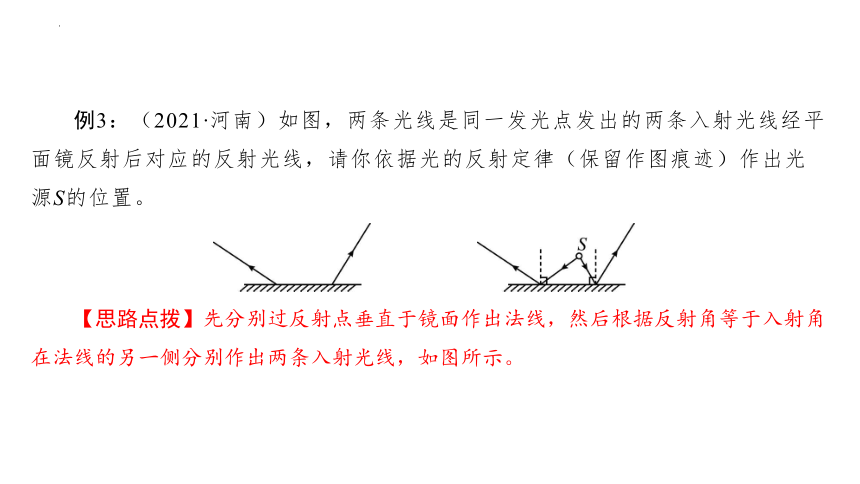

例3：（2021·河南）如图，两条光线是同一发光点发出的两条入射光线经平面镜反射后对应的反射光线，请你依据光的反射定律（保留作图痕迹）作出光源S的位置。
【思路点拨】先分别过反射点垂直于镜面作出法线，然后根据反射角等于入射角在法线的另一侧分别作出两条入射光线，如图所示。
【对接训练】

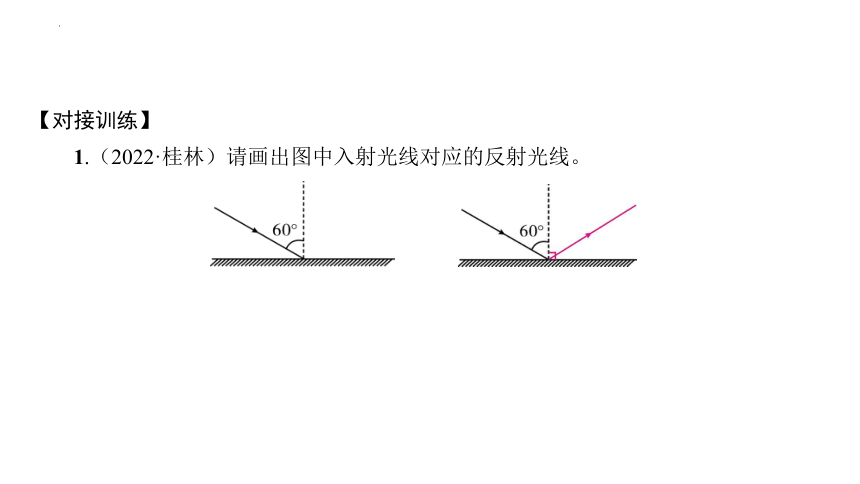

1.（2022·桂林）请画出图中入射光线对应的反射光线。

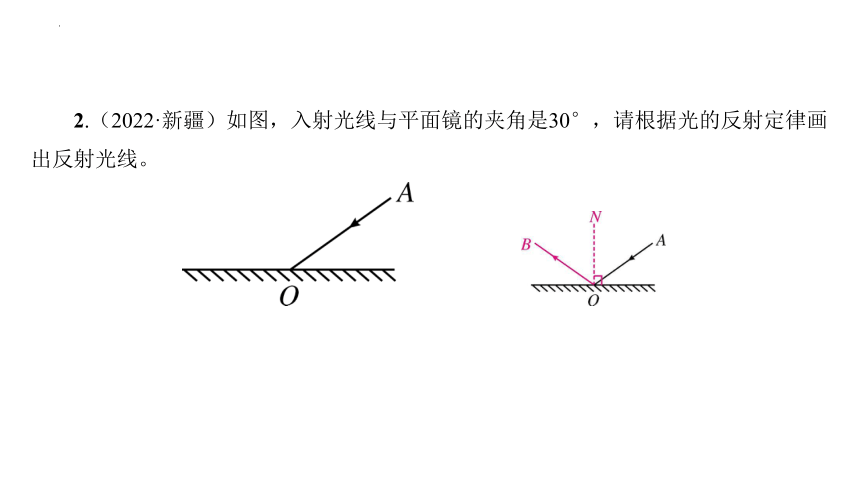

2.（2022·新疆）如图，入射光线与平面镜的夹角是30°，请根据光的反射定律画出反射光线。

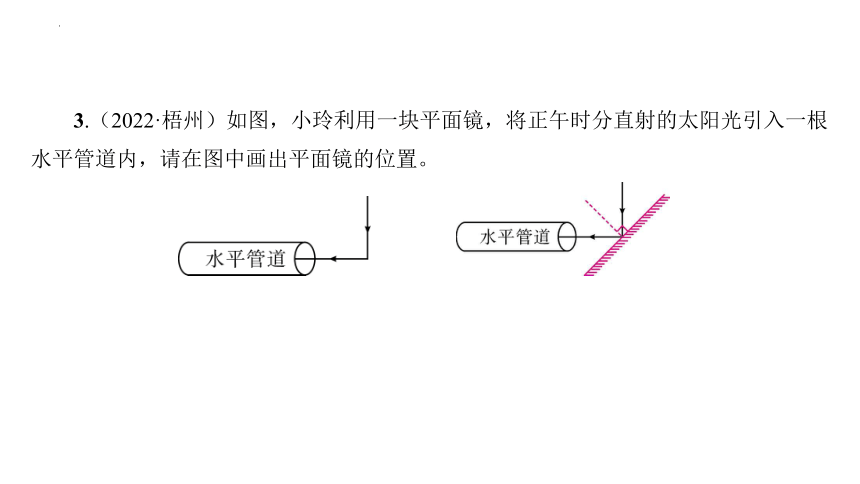

3.（2022·梧州）如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。
4.（2021·广东）如图所示，A、B两点在平面镜前，现在要使A点发出的光线经平面镜反射后通过B点，试用作图法求出光线射到平面镜上的入射点。
5.（2021·辽宁）如图所示，MP，NP是两块成60°的平面镜，入射光线AO与平面镜成30°入射，请画出入射光线AO经两平面镜反射后的反射光线，并标出光线AO在O点的反射角的度数。
c.平面镜成像特点作图
【类题引路】
例1：请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹。
【思路点拨】先作出端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为物体AB的像，如上如图所示。
例2：如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。
【思路点拨】过镜面作出帽子顶点S的对称点S'，即为S在平面镜中的像，连接S'与小丑左边的眼睛，与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，O到左边眼睛的连线为反射光线，如图所示。
例3：（2020·内蒙古）在图中，根据物体AB与镜中所成的像A'B'找出平面镜的位置。
【思路点拨】由平面镜成像特点可知，像与物关于镜面对称，连接AA'、BB'，作AA'、BB'的中垂线即为平面镜的位置，如图所示。
【对接训练】
1.（2021·北部湾）请在图中画出物体AB在平面镜MN中所成的像A'B'。
2.（2021·江苏）小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。（保留作图痕迹）
3.（2022·河南）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。
4.（2022·武汉）如图所示，平面镜与水平面成45°角，请画出这名同学在平面镜中看到足球的光路（只画一条光线即可）。
5.（2021·湖北）如图所示是点光源A发出的光经平面镜反射后的两条反射光线，请在图中画出A的像点B、平面镜的位置并完成光路。
d.光的折射作图
【类题引路】
例1：如下如图所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线。
【思路点拨】本题考查了根据光的折射规律和光的反射规律的作图，注意要标出光的传播方向。根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射光线；根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向。根据反射角等于入射角在法线右侧的空气中画出反射光线；根据折射角小于入射角在法线右侧水中画出折射光线。答案如上如图所示。
例2：如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
【思路点拨】根据平面镜成像的规律，作出点光源O关于水面的对称点，即点光源O在水面的像O'，由于反射光线的反向延长线要过像点O'，连接PO'，与水面的交点就是入射点M。分别连接OM、MP、MA，可得入射光线、反射光线、折射光线。如上如图所示。
【对接训练】
1.（2022·贵港）如图所示，一束光从水斜射入空气中，已知入射光AO，请画出它的反射光线OB和折射光线OC的大致方向。
2.一束平行光从水中射入空气，OP是其中的一条反射光线，如图所示。能正确反映光线OP的光路是（　B　）
A. 　B.
B
C. 　D.
3.（2021·贵州）如图，光线AO从空气射到玻璃表面，请画出光线AO进入和离开玻璃的折射光线。
e.透镜作图
【类题引路】
例1：将光路图补充完整。
【思路点拨】凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。仔细观察入射光线的特点，根据凸透镜的三条特殊光线作图。①折射光线与主光轴平行，则入射光线过焦点。②过光心的光线经凸透镜折射后传播方向不改变。答案如上如图。
例2：在图中画出与入射光线对应的折射光线。
【思路点拨】凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。仔细观察入射光线的特点，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如上如图所示。
【对接训练】
1.（2022·百色）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。
2.（2022·河池）如图所示，请完成光线通过透镜后的光路。
3.（2022·全国）根据光通过透镜的情况，在虚线框内画出适合类型的透镜。
4.（2021·山东）根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜。
类型二　力学作图题
a.力的示意图
【类题引路】
例1：如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。
【思路点拨】顶出去的足球靠惯性飞行，在忽略空气阻力的情况下，只受竖直向下的重力作用。如图所示。
例2：如图所示，物体A随平板车在水平地面上向右匀速运动，作出物体A的受力示意图。
【思路点拨】物体在水平方向不受力。竖直方向受到重力和支持力。如图所示。
例3：（2022·贵港）如图所示，物体静止在斜面上。请画出物体所受力的示意图。
【思路点拨】对物体进行受力分析可知，物体受竖直向下的重力、垂直于斜面的支持力及沿斜面向上的摩擦力。如图所示：
【对接训练】
1.（2022·北部湾）请在图中画出冰墩墩所受重力的示意图（O点为重心）。
2.（2022·江苏）如图所示，一碗镇江锅盖面静止在水平桌面上。请画出它所受力的示意图。
3.（2020·江苏连云港）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
4.一个木块从斜面上滑下，并在水平面上继续滑动，请画出木块在水平面上继续滑动时的受力示意图。
5.（2022·山东）如图，用力压木块静止在墙面，画出木块的受力示意图。
b.杠杆作图
【类题引路】
例1：如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2。
【思路点拨】从支点向F1的作用线做垂线，垂线段的长度即为动力臂L1；从支点向阻力F2作用线引垂线，垂线段的长度即为阻力臂L2。如上如图所示。
例2：如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。
【思路点拨】此题是求杠杆最小力的问题，已知点O是动力作用点，那么只需找出最长动力臂即可，如上如图所示。
例3：用钢丝钳剪铁丝时，将铁丝放在A处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂。
【思路点拨】人手对柄部作用力F1，使钳子将沿顺时针方向转动，所以阻力F2垂直钳口向上；从支点向动力作用线做垂线，垂线段的长度即为动力臂。如上如图所示。
【对接训练】
1.（2021·百色）如图所示，轻质杠杆的A点挂一个重物G，绳的拉力为F2，O为杠杆的支点。请在杠杆B端画出最小的动力F1并画出其力臂L1，使杠杆在图中位置平衡。
2.（2021·柳州）请画出图中力F的力臂L。
3.旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。
4.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。请在图中画出动力F1的力臂和石球所受重力G的示意图。
类型三　电磁学作图题
a.根据要求连接实物图
【类题引路】
例1：有人发明了一种感应灯，只在夜间且有人摸门把手时灯才会亮。有人摸门把手时，S1闭合；天黑时，光敏开关S2闭合。请根据以上描述完成电路连接。
【思路点拨】两个条件同时满足灯才会亮。所以S1和S2要串联接在电路上，答案如上如图所示。
【对接训练】
1.用笔划线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉。
b.根据电路图连接实物图
【类题引入】
例1：请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接（定值电阻约为15 Ω）：
　　　　　
【思路点拨】电源电压为3 V，故电压表选用小量程与电阻并联，定值电阻约为15 Ω，故电流小于0.3 A，电流表选择小量程串联。如图所示。
【对接训练】
1.某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻Rx阻值，电源电压U0约为2 V～3 V，Rx的阻值约为6 Ω～7 Ω。实验室提供如下器材：导线若干、开关、电流表（量程0～0.6 A，0～3 A）、电压表（量程0～3 V，0～15 V）、滑动变阻器R（最大阻值为30 Ω）。请你思考完成下列问题：（1）按照图甲用笔画线代替导线，在答题卡上连接好图乙中的实物图。
c.根据实物图画电路图
【类题引路】
例1：下列电路图中，与实物电路对应的是（　　）
A
B
C
D
【思路点拨】由实物图可知，灯泡与电动机并联，一个开关控制干路，一个开关
控制灯泡支路。故选：B。
【对接训练】
1.根据电路实物图，在下方的方框内画出对应的电路图。
　　　
d.电磁场
【类题引路】
例1：如图所示，闭合开关，小磁针静止在通电螺线管正上方、根据通电螺线管的N、S极，在图中标出电源正极和小磁针N极。
【思路点拨】此题主要考查对磁极间的相互作用以及安培定则的掌握情况。安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。如上如图所示。
例2：如图所示，标出小磁针静止时的N极和A点处的磁感线方向。
【思路点拨】根据磁极间的相互作用判断小磁针的磁极，根据通电螺线管的磁极判断出磁感线的方向。在磁体外部，磁感线总是从N极发出，回到S极。由图知，磁体的右端为S极、左端为N极，根据异名磁极相互吸引可知，小磁针的右端为N极；因为在磁体外部，磁感线总是从N极出发，回到S极，所以图中A点处的磁感线方向是指向左下的。如上如图所示。
例3：如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。请标出电磁铁的S极和用“＋”标出电源的正极。
【思路点拨】由题意可知，开关闭合后弹簧测力计的示数减小，则螺线管与条形磁铁应相互排斥，故可知螺线管的上端磁极，则由右手螺旋定则可知线圈的环绕方向。如上如图所示。
【对接训练】
1.（2022·贵港）如图所示，根据图中小磁针静止时的指向，标出电源的“＋”“－”极及图中磁感线的方向。
2.如图所示，小磁针静止时，标出电源的“＋”、“－”极及小磁针的N极。
3.如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。
4.按要求作图：当开关闭合后，请标出小磁针的N和S极。
5.如图所示，请根据通电螺线管周围磁感线的方向判断电源的“＋”、“－”极和小磁针的N极，并在图中标出。
6.如图，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时如图状态。请从导线P端出发，在铁棒的“左支”上绕几匝，连接上导线DE，接着在铁棒的“右支”上绕几匝，连接到导线的M端。绕线完毕后至少画一条磁感线。
