(共20张PPT)
2.1内燃机

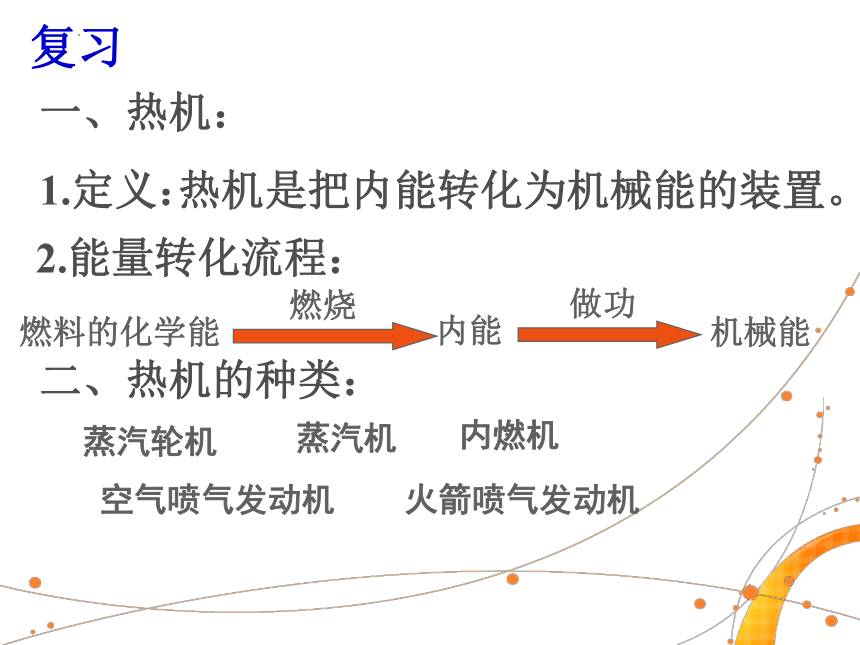

复习
1.定义:
燃料的化学能
内能
机械能
做功
燃烧
热机是把内能转化为机械能的装置。
一、热机:
2.能量转化流程:
二、热机的种类:
蒸汽机
内燃机
蒸汽轮机
空气喷气发动机
火箭喷气发动机
内燃机
内燃机

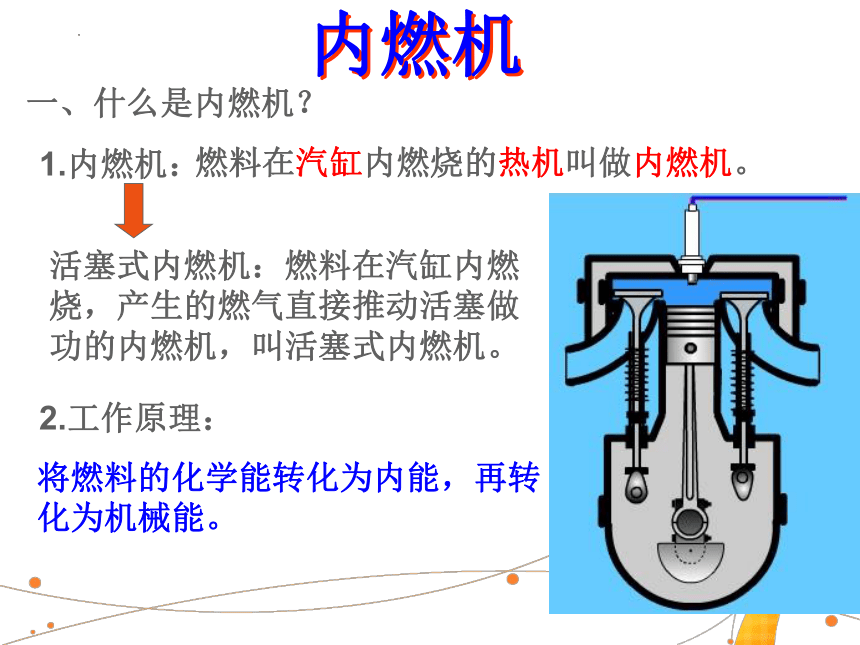

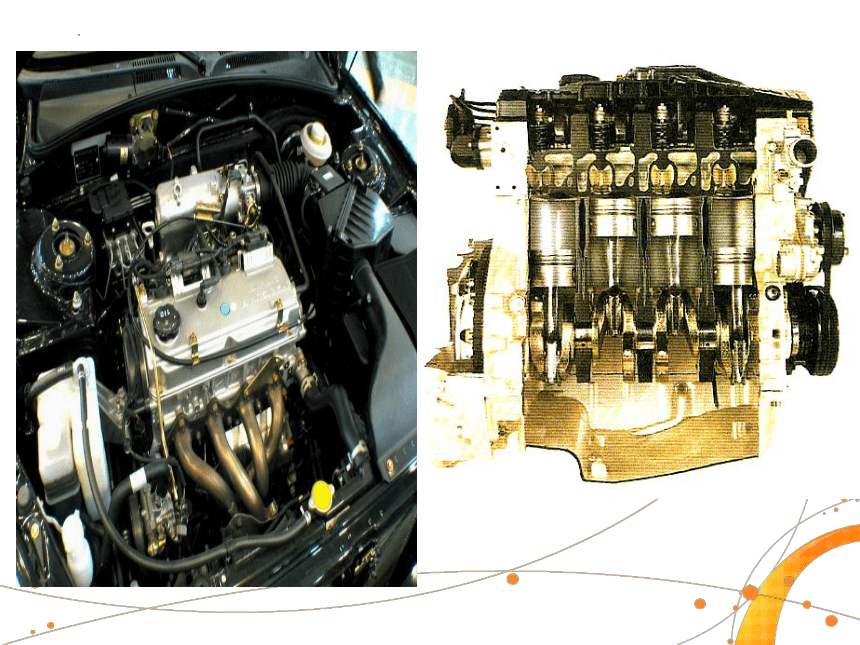

一、什么是内燃机?
1.内燃机:
活塞式内燃机:燃料在汽缸内燃烧,产生的燃气直接推动活塞做功的内燃机,叫活塞式内燃机。
2.工作原理:
燃料在汽缸内燃烧的热机叫做内燃机。
将燃料的化学能转化为内能,再转化为机械能。

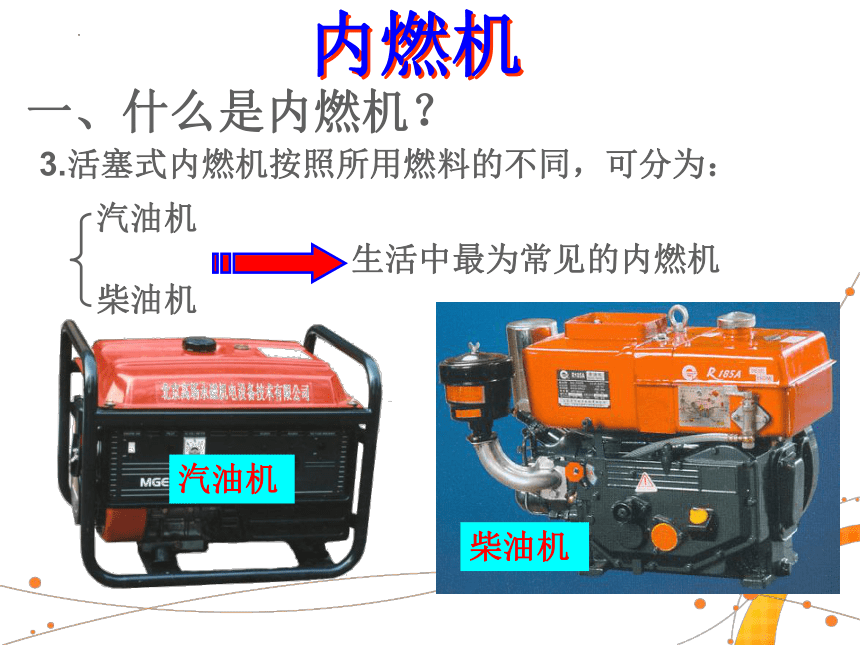

3.活塞式内燃机按照所用燃料的不同,可分为:
一、什么是内燃机?
汽油机
柴油机
生活中最为常见的内燃机
汽油机
柴油机
内燃机
内燃机
内燃机
内燃机

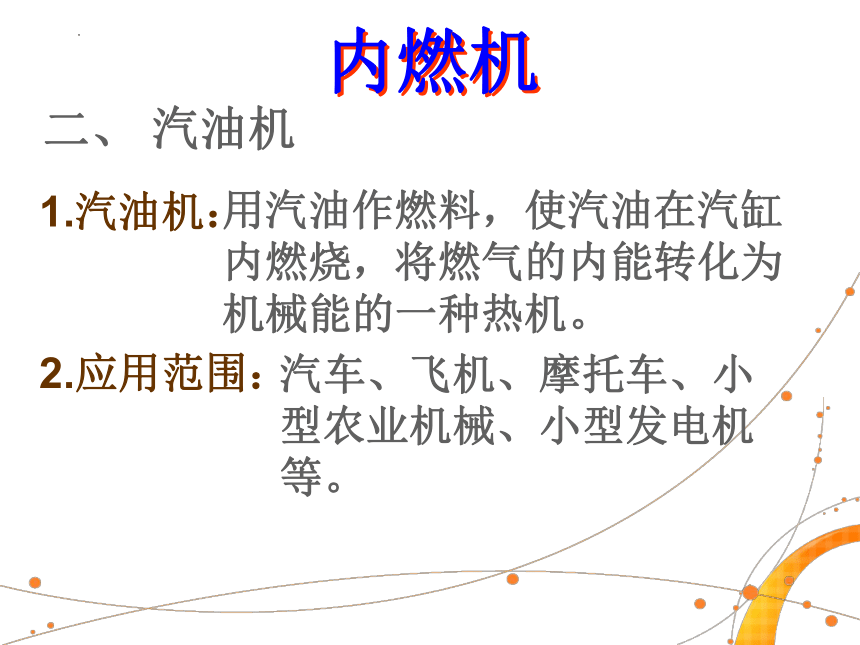

二、 汽油机
1.汽油机:
用汽油作燃料,使汽油在汽缸内燃烧,将燃气的内能转化为机械能的一种热机。
2.应用范围:
汽车、飞机、摩托车、小型农业机械、小型发电机等。
3.主要结构及作用:
内燃机
内燃机

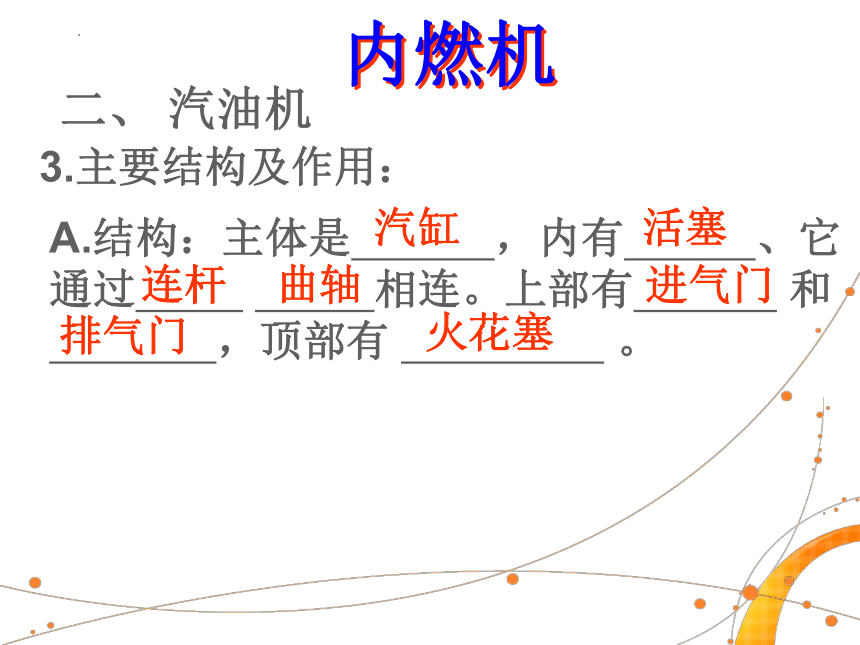

二、 汽油机
A.结构:主体是 ,内有 、它通过 相连。上部有 和
,顶部有 。
汽缸
活塞
连杆
曲轴
进气门
排气门
火花塞
3.主要结构及作用:
二、 汽油机
B.作用:
汽缸——燃料的燃烧空间、活塞的运动空间
活塞——压缩燃料混合物及燃气推动做功部件
连杆和曲轴——与活塞相连,并与外部工作机相连的
动力传动机械
进气门——汽油和空气混合物的入口
排气门——燃料燃烧后废气的出口
火花塞——位于汽缸顶部,在恰当时刻给燃料混合物点火的装置
二、 汽油机
4.认识汽油机的工作过程(原理):
1)一个冲程:
汽油机工作时,活塞在汽缸内做往复运动,活塞从汽缸的一端运动到另一端的过程叫做一个冲程。
2)一个工作循环:
常见汽油机正常工作时,必须连续完成吸气冲程、压缩冲程、做功冲程、排气冲程,这四个冲程构成一个工作循环。
A.吸气冲程:进气门打开,排气门关闭,活塞向下运动,汽缸内气体体积增大,压强减小,汽油和空气的混合物被吸入汽缸。
B.压缩冲程:进气门和排气门都关闭,活塞向上运动,压缩燃料混合物做功,将机械能转化为内能,汽缸内气体体积减小,压强增大,温度升高。
二、 汽油机
4.认识汽油机的工作过程(原理):
C.做功冲程:进气门和排气门都关闭,在压缩冲程末,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气。高温高压燃气推动活塞做功,将内能转化为机械能;此时活塞向下运动,通过连杆带动曲轴转动。
二、 汽油机
4.认识汽油机的工作过程(原理):
D.排气冲程:进气门关闭,排气门打开,活塞向上运动,汽缸内气体体积减小,把废气排出汽缸。
二、 汽油机
4.认识汽油机的工作过程(原理):
4)规律总结:
在四冲程汽油机的一个工作循环中:活塞往复运动两次,曲轴转动两周,对外做功一次;在压缩冲程,活塞的机械能转化为燃料混合物的内能;在做功冲程,燃气的内能转化为活塞的机械能。
二、 汽油机
5. 汽油机的启动:
汽油机不能自行启动。汽油机启动前,必须接通电源,开动“马达”。有时电动机动力不足或不能发动,就要由驾驶员摇动手柄帮助它启动(或用人力推车帮助启动),使飞轮和曲轴转动起来,由曲轴通过连杆带动活塞运动,先行完成吸气、压缩冲程,一旦点火成功,汽油机将开始自行工作。
二、 汽油机
补充:由于汽油机在工作时,吸气、压缩、排气三个冲程完全依靠飞轮的惯性来完成,所以这三个冲程也常被称作辅助冲程,为做功冲程服务。
带大飞轮的老式内燃机
喷油嘴
进气门
活塞
连杆
排气门
汽缸
曲轴
2.构造:
三、 柴油机
1.柴油机:
用柴油作燃料的内燃机。
3. 柴油机与汽油机的异同点:
a.基本构造和主要部件的作用相似。
b.每个工件循环都经历四个冲程:吸气冲程、压缩冲程、做功冲程、排气冲程。
c.四个冲程中,只有做功冲程对外做功,其余三个冲程靠飞轮惯性完成。
d.一个工作循环中,活塞往复两次,飞轮转动两周,做功一次。
(1)相同点
a.基本构造和主要部件的作用相似。
b.每个工件循环都经历四个冲程:吸气冲程、压缩冲程、做功冲程、排气冲程。
c.四个冲程中,只有做功冲程对外做功,其余三个冲程靠飞轮惯性完成。
a.基本构造和主要部件的作用相似。
b.每个工件循环都经历四个冲程:吸气冲程、压缩冲程、做功冲程、排气冲程。
3. 柴油机与汽油机的异同点:
项目
类型
汽油机
燃料
构造
吸气冲程吸入物质
压缩冲程末汽缸温度
点火方式
做功冲程初燃气压强
主要用途
汽油
火花塞
汽油和空气的混合物
250~300℃
点燃式
30~50atm
汽车、飞机、摩托车、小型农业机械等。
柴油机
喷油嘴
柴油
空气
500~700℃
压燃式
50~100atm
拖拉机、坦克、轮船、内燃机车、载重汽车等。
(2)不同点
四、 生活中的内燃机
柴油机
汽油机
知识应用
2某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒做功 次,有 个冲程, 飞轮转 周.
1.单缸四冲程内燃机完成40个冲程,关于做功和飞轮转动的情况,下列说法正确的是( )
A.做功10次,飞轮转40周
B.做功40次,飞轮转20周
C.做功10次,飞轮转20周
D.做功20次,飞轮转10周
