(共15张PPT)
电压：电流产生的原因

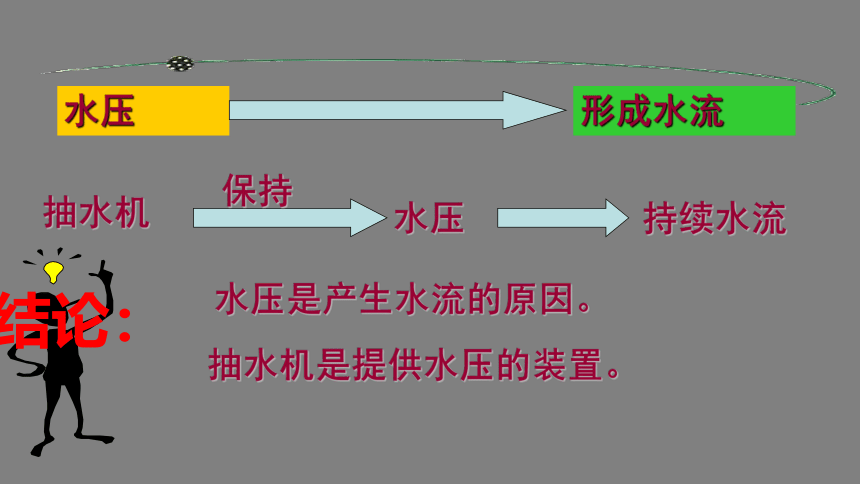

水压
形成水流
抽水机
保持
水压
持续水流
结论：
抽水机是提供水压的装置。
水压是产生水流的原因。

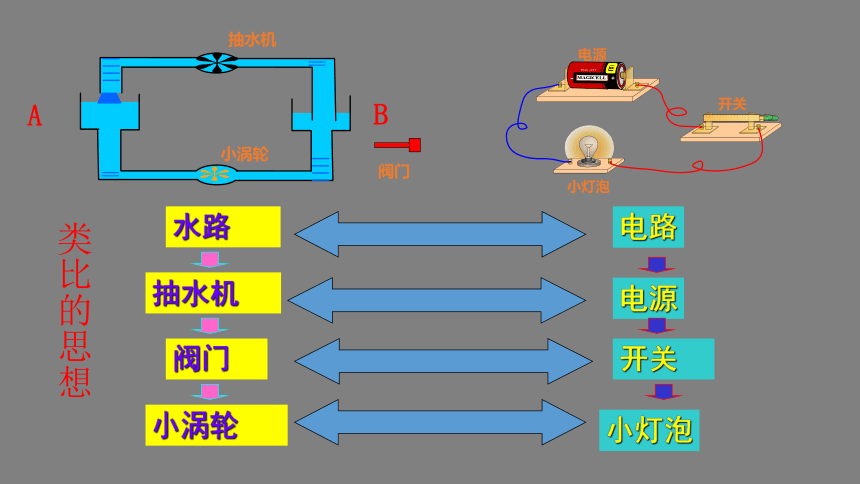

小涡轮
水路
阀门
抽水机
小涡轮
抽水机
阀门
电源
开关
小灯泡
电路
电源
开关
小灯泡
类比的思想

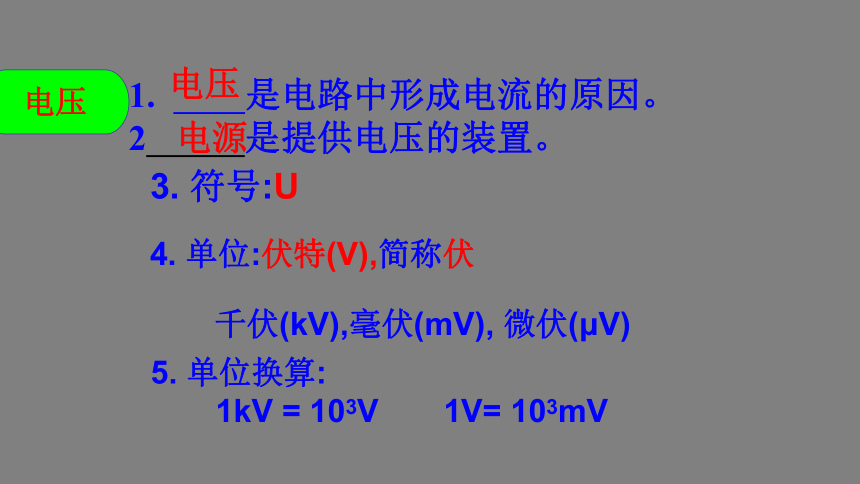

电压
3. 符号:U
4. 单位:伏特(V),简称伏
千伏(kV),毫伏(mV), 微伏(μV)
5. 单位换算:
　　1kV = 103V　　1V= 103mV
　　1. 是电路中形成电流的原因。
2 是提供电压的装置。
电压
电源
伏特 (1745-1827)
　意大利科学家，他发明了伏特电堆,这是物理学历史上的神奇发明之一。电堆能产生连续的电流，它的强度的数量级比从静电起电机能得到的电流大，由此开始了一场真正电学的科学革命。
物理小知识
一节干电池
家庭电路电压
对人体安全的电压
一支铅蓄电池
1.5V
2V
220V
不高于36V
几个常见电压
测量电压
电压表
电压表：测量电压大小的仪表。
电路符号：
V
观察与思考
电压表有几个量程
2 每个量程的分度值各是多少
怎样读数？
1、看量程
2、读数：0—3V分度值 0.1V
0--15V分度值 0.5V
3、看指针位置
电压表示数 = 大格的示数 + 小格的示数
练 习
甲图中电压值为 V.
乙图中电压值为 V
2.4
4
谢谢！
