(共33张PPT)

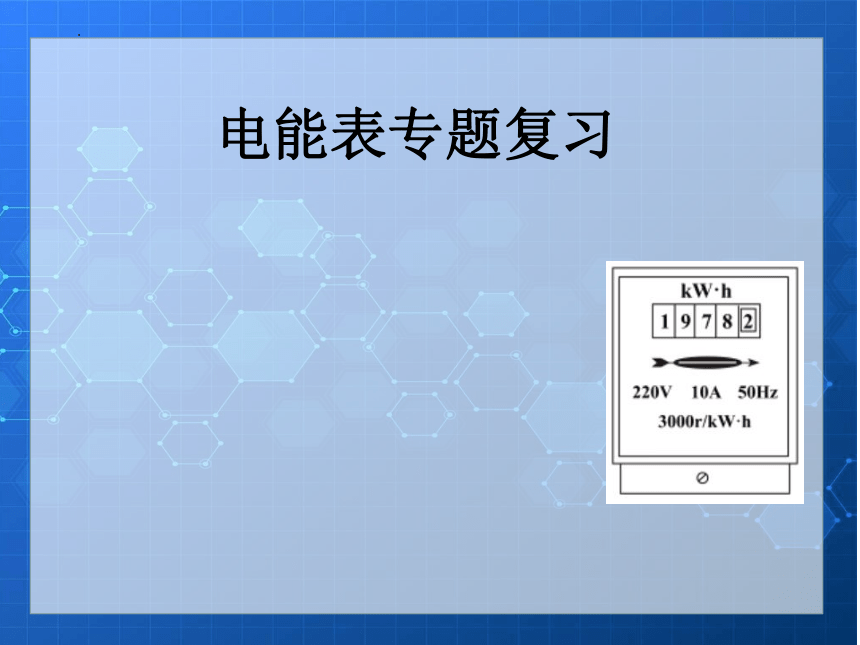

电能表专题复习

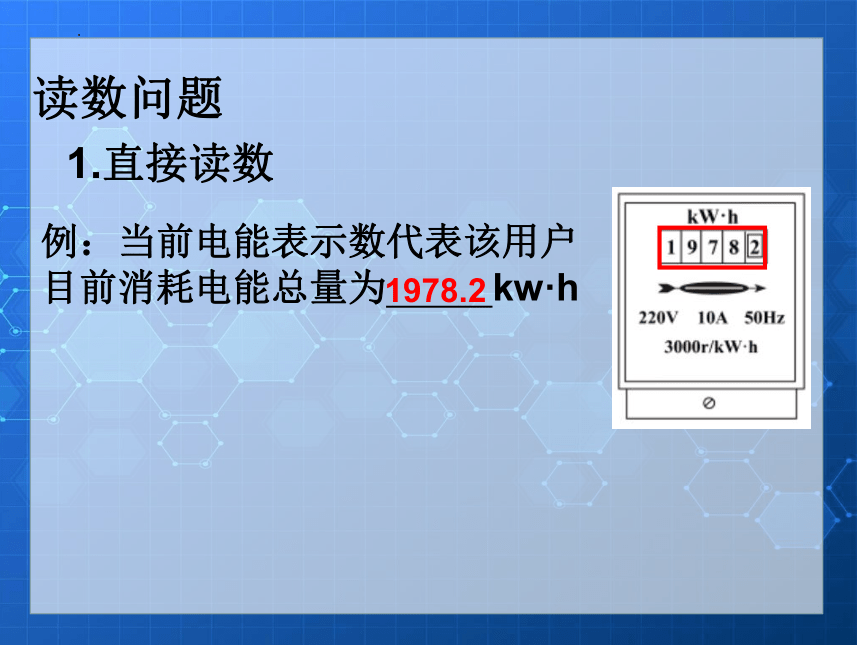

读数问题
1.直接读数
例：当前电能表示数代表该用户目前消耗电能总量为 kw·h
1978.2

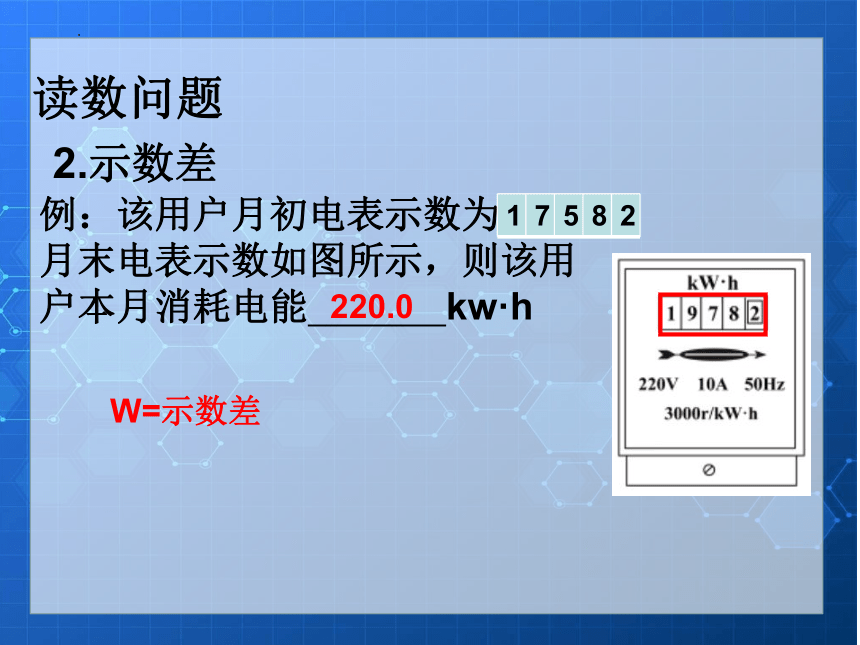

2.示数差
例：该用户月初电表示数为
月末电表示数如图所示，则该用户本月消耗电能 kw·h
读数问题
1 7 5 8 2
W=示数差
220.0

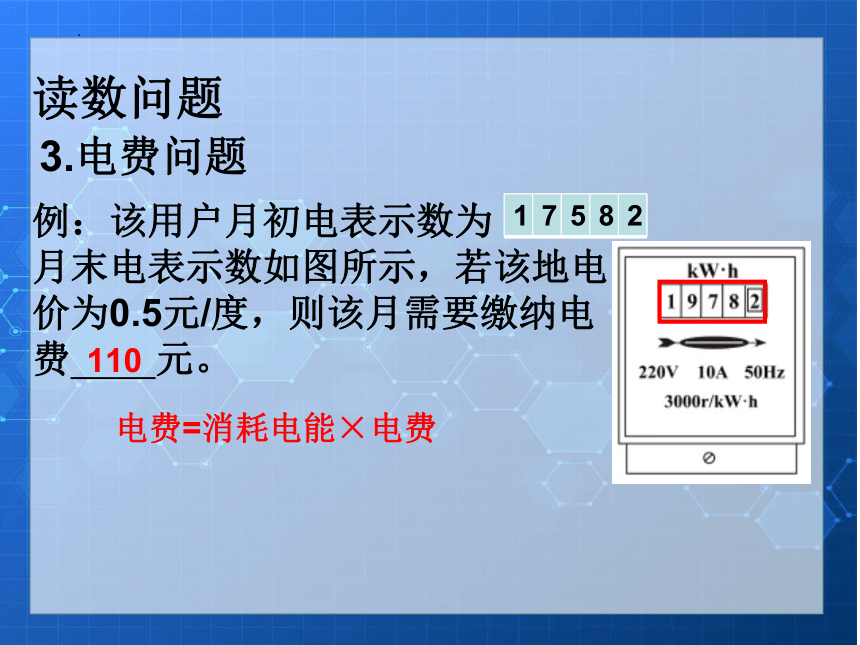

3.电费问题
例：该用户月初电表示数为
月末电表示数如图所示，若该地电价为0.5元/度，则该月需要缴纳电
费 元。
1 7 5 8 2
读数问题
电费=消耗电能×电费
110

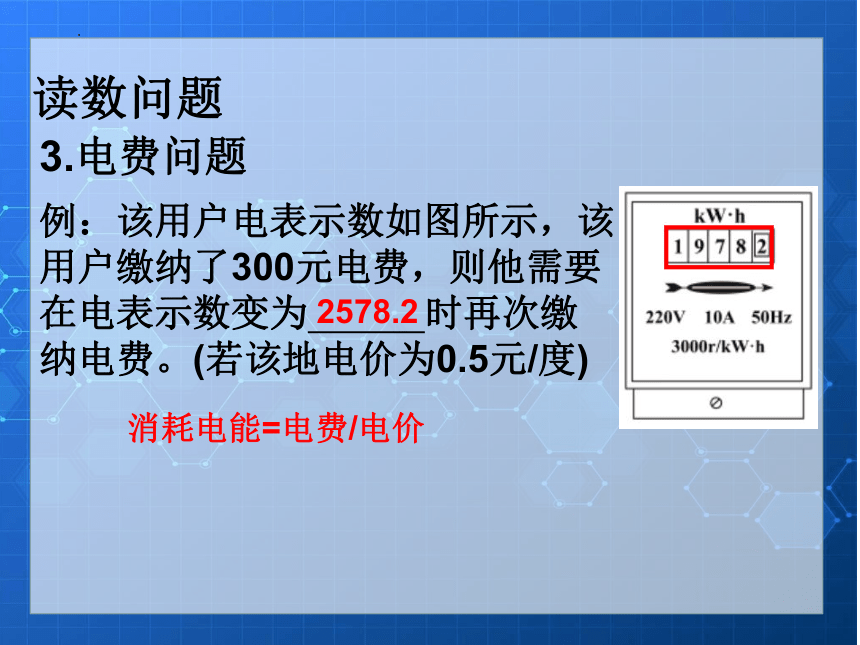

例：该用户电表示数如图所示，该
用户缴纳了300元电费，则他需要
在电表示数变为 时再次缴
纳电费。(若该地电价为0.5元/度)
读数问题
3.电费问题
消耗电能=电费/电价
2578.2

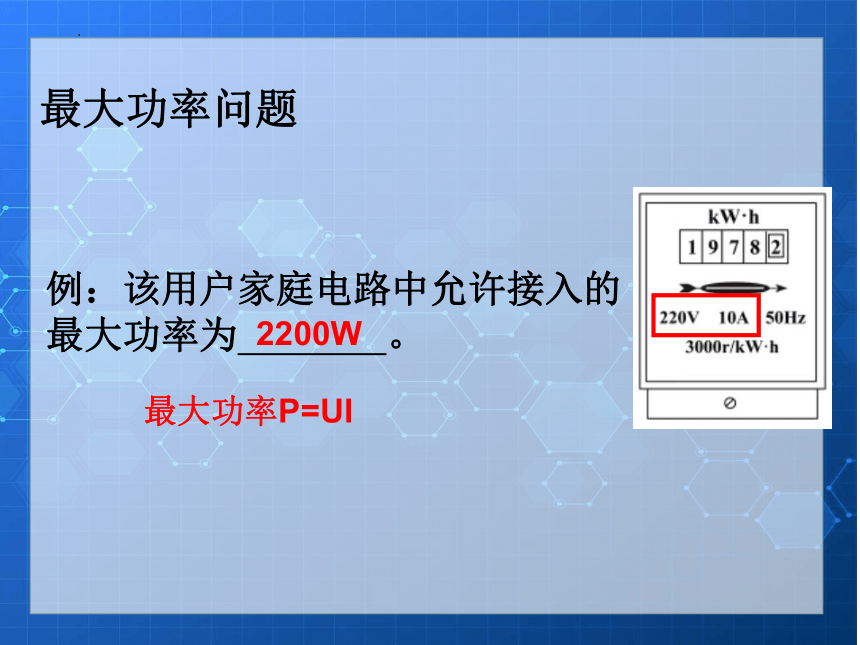

最大功率问题
例：该用户家庭电路中允许接入的
最大功率为 。
最大功率P=UI
2200W

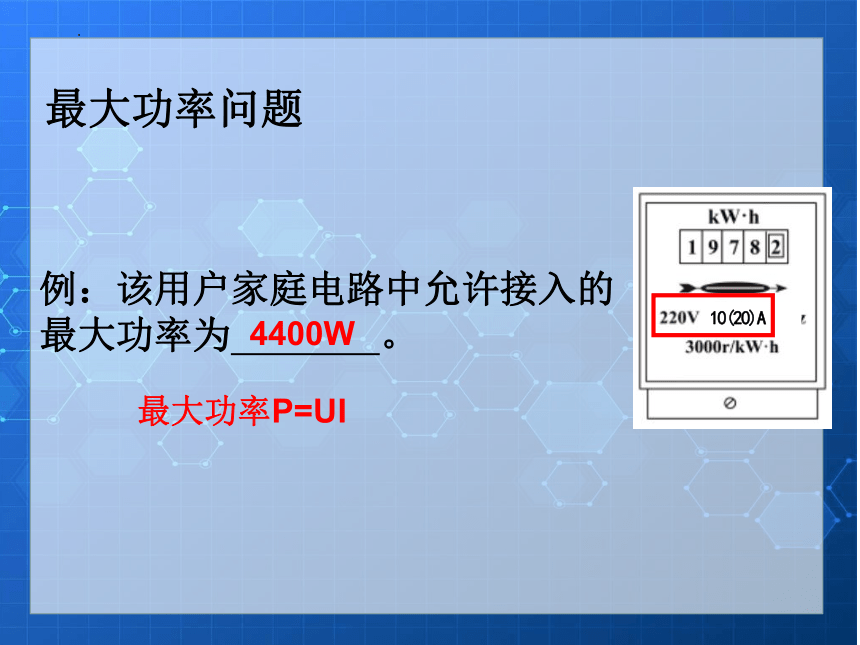

最大功率问题
例：该用户家庭电路中允许接入的
最大功率为 。
最大功率P=UI
4400W
10(20)A

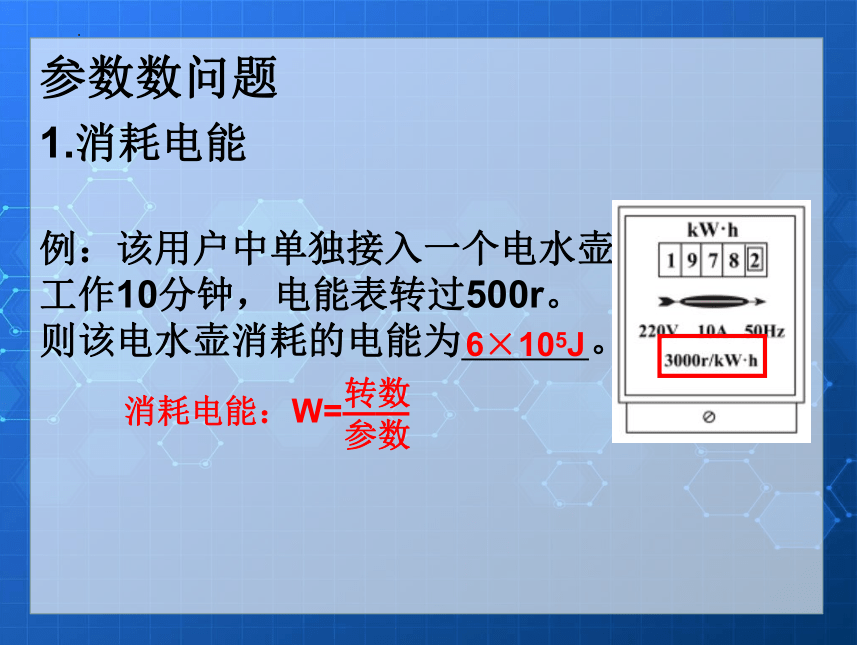

参数数问题
1.消耗电能
例：该用户中单独接入一个电水壶，
工作10分钟，电能表转过500r。
则该电水壶消耗的电能为 。
消耗电能：W=——
转数
参数
6×105J

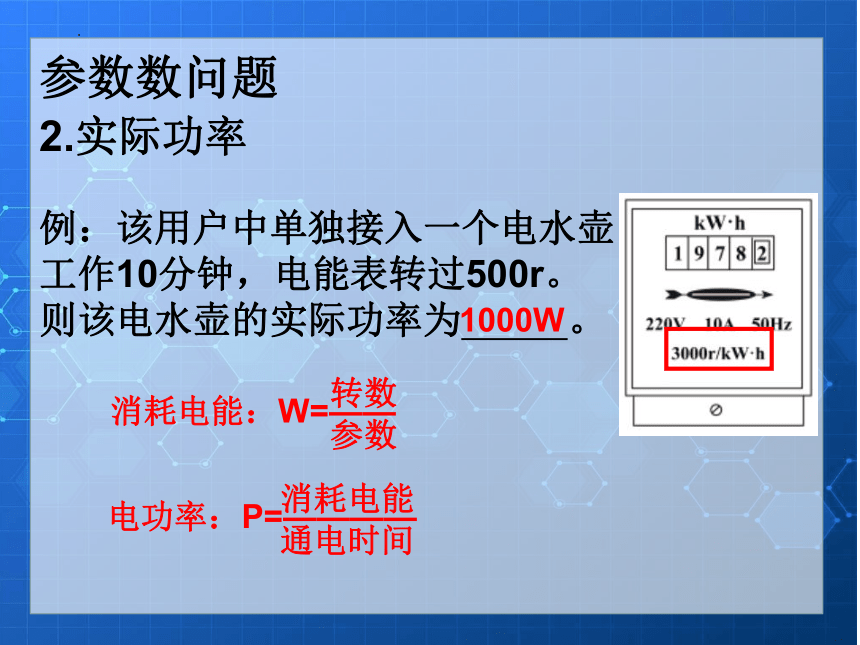

2.实际功率
例：该用户中单独接入一个电水壶，
工作10分钟，电能表转过500r。
则该电水壶的实际功率为 。
参数数问题
消耗电能：W=——
转数
参数
电功率：P=————
消耗电能
通电时间
1000W
3.电水壶热效率
例：该用户中单独接入一个电水壶，工作5分钟，将质量为2kg，初温为20℃的水加热到70℃。电能表转过500r。则该电水壶的热效率 。
70％
电热效率：效率=————
吸收热量
消耗电能

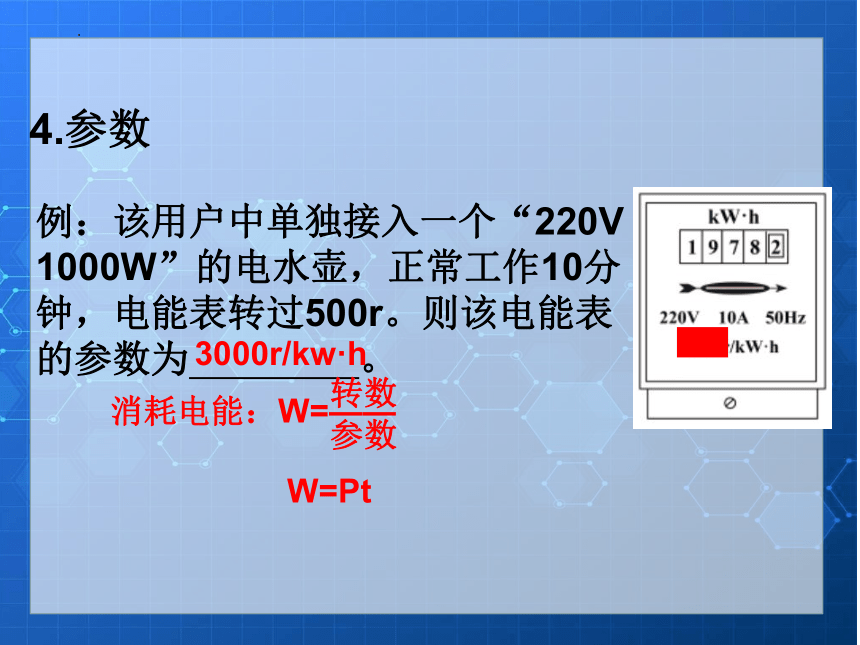

4.参数
例：该用户中单独接入一个“220V
1000W”的电水壶，正常工作10分钟，电能表转过500r。则该电能表
的参数为 。
消耗电能：W=——
W=Pt
转数
参数
3000r/kw·h
综合问题

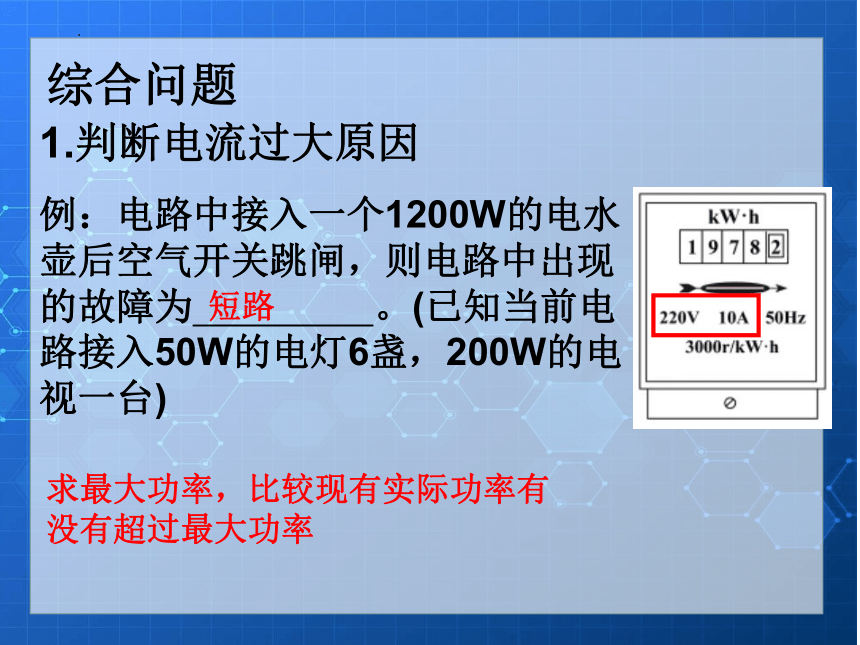

1.判断电流过大原因
例：电路中接入一个1200W的电水壶后空气开关跳闸，则电路中出现的故障为 。(已知当前电路接入50W的电灯6盏，200W的电视一台)
求最大功率，比较现有实际功率有没有超过最大功率
短路
2.实际电压
例：该用户家中单独接入一个示数为“220V 1210W”的电水壶，工作10分钟电能表转过500转，则实际电压为 。
P实:P额=U实2:U额2
200V
中考真题专练
1．（2022 青海）一种家用电能表上的参数如图所示，下列说法错误的是（　　）
A．该电能表应该在220V的电路中使用 B．该电能表的额定最大电流为20A C．电能表是计量用电器消耗电能的仪表D．该电能表此时的读数是31.6J
中考真题专练
2.（2022 湖北）小明家半年前新装了一只电能表，现在表盘的示数如图，下列说法正确的是（　　）
A．该电能表的标定电流为20A
B．该电能表应接在50Hz的直流电路中使用
C．小明家每消耗1度电，铝盘转动3000转
D．小明家半年内的用电量是6335kW h
中考真题专练
3．（2022 自贡）小王随父母去自贡江姐故里进行红色研学之旅。需要提前给移动充电宝进行充电，充电宝容量为60000mA h，充电电压为5V，充电时剩余电量为0。于是她关闭家中其它用电器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过（　　）
A．120r B．200r
C．300r D．1000r
中考真题专练
4．（2021 湘潭）如图是小王家的电能表，下列说法正确的是（　　）
A．电能表的读数为56378kW h
B．这个电能表正常工作的电压为380V
C．这个电能表要在20A的电流下才能正常工作
D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次
中考真题专练
5．（2021 辽宁）假期小明一家要出门旅游，出发前家里只有一台额定功率为200W的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW h，过了7天小明回到家再次查看电能表的示数如图所示。下列有关说法正确的是（　　）
A．这段时间冰箱消耗的电能是7kW h
B．冰箱每天平均工作的时间为0.5h
C．冰箱正常工作1min电能表的转盘转过12转
D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
中考真题专练
6．（2020 淮安）如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（　　）
A．小英家家庭电路中的干路电流不得超过10A
B．小英家上个月消耗的电能为1011kW h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
中考真题专练
7．（2017 本溪）将一个标有“220V 200W”的电风扇单独接在家庭电路中，正常工作1min后，电能表示数如图所示。下列说法中正确的是（　　）
A．这段时间内电风扇消耗了1123.4J的电能
B．这段时间内电能表转盘共转了10转
C．电能表应安装在家庭电路的总开关之后
D．此时该电路不能再接入一台功率为2500W的空调
中考真题专练
8．（2014 十堰）小明观察家中的电能表（如图），下列说法正确的是（　　）
A．此电能表应该接在220V的电路中使用
B．电能表的额定功率是220W
C．小明家已经消耗的电能为107J
D．此电能表转盘每小时转过3000转
中考真题专练
9．（2014 淮安）如图所示，是感应式电能表的示意图，与其技术参数有关的说法正确的是（　　）
A．正常工作时额定功率为220V
B．每转2圈电路耗电为1kW h
C．正常运行的最大电流为10A
D．电路消耗的电能是2486kW h
中考真题专练
10．（2012 辽阳）如图所示是小明家的电能表表盘，下列说法正确的是（　　）
A．安装家庭电路时，电能表应安装在闸刀开关之后
B．当通过电能表的电流小于10A时，电能表可以稳定 精确地工作
C．小明家所在电路已消耗的电能是9316 J
D．将一个功率是300W的用电器单独接入电路，工作了2min，转盘将转过15r
中考真题专练
11．（2010 锦州）由如图所示电能表的表盘可知，下列说法错误的是（　　）
A．电能表是用来量度电路所消耗电能多少的仪表
B．该电能表所在电路中允许消耗的最大功率是4400W
C．该电能表所在的电路已经消耗的电能是35177J
D．50 Hz是我国交流电的频率
中考真题专练
12．（2010 遂宁）电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（　　）
A．2400r B．2000r
C．1500r D．1200r
中考真题专练
13．（2010 黔东南州）电能表的表盘如图所示，关于电能表下列说法正确的是（　　）
A．“50Hz”是说这个电能表在50赫的交流电路中使用
B．“10（20）A”是说这个电能表的标定电流是20安
C．“10（20）A”是说这个电能表的额定最大电流是10安
D．“600revs/（kW h）”是表示电能表上的转盘转过1转消耗的电能是600千瓦时
中考真题专练
14．（2022 荆门）电能是生产生活的重要资源，随着社会的发展、科技的进步，人们的生活越来越离不开电。小华家添置了一台电功率为1kW的空调，　 　联在家庭电路中；若6月份他家平均每天使用空调4小时，这个月（30天）该空调用电 　 　kW h；小华发现他家的电能表上标着“600revs/（kW h）”，由于使用了这台空调，这个月电能表将多转 　 　转；若每度电的电费是0.5元，需多交电费 　 　元。
中考真题专练
15．（2022 攀枝花）如图所示是小李同学家上月初和月末的电能表表盘示意图，小李同学家电路干路中的电流不得超过 　 　A，上月消耗的电能为 　 　kW h。年发电量可达1.5×109kW h的攀枝花银江水电站将于2025年投产发电，投产发电后的银江水电站可满足 　 户小李同学这样的家庭用电需求。
中考真题专练
16．（2022 辽宁）如图是小鹏家的电能表，他家同时工作用电器的总功率不能超过 　 　W。电能表的转盘转得越快，说明电路总功率越 　 　。将电热水器单独接入电路，正常工作3min，电能表的转盘转150转，电热水器的功率为 　 　W。
中考真题专练
17．（2020 盐城）月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图所示，小明家中用电器正常使用的总功率不能超过 　 　W，用电器工作时消耗0.5kW h的电能，电能表指示灯闪烁 　 　次。若上月底电能表示数为1877.6kW h，则本月消耗的电能为 　 　kW h。
中考真题专练
18．（2019 怀化）如图是小明家的电能表月初与月末的示数。则他家本月用电　 　度。
中考真题专练
19．（2019 东莞市）如图所示，电能表的示数为 　kW h，在某段时间内，转盘转过1800圈，则此段时间内用了 　度电。
中考真题专练
20．（2018 丹东）小明家六月份上半月的电能表示数如图所示，小明家半个月消耗电能　 　kW h，如果1度电的价格是0.5元，半个月应付电费　 　元。
