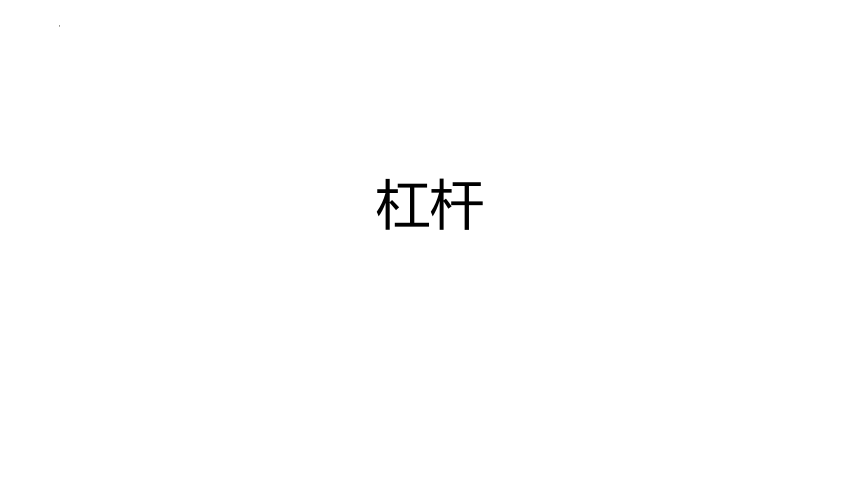

杠杆

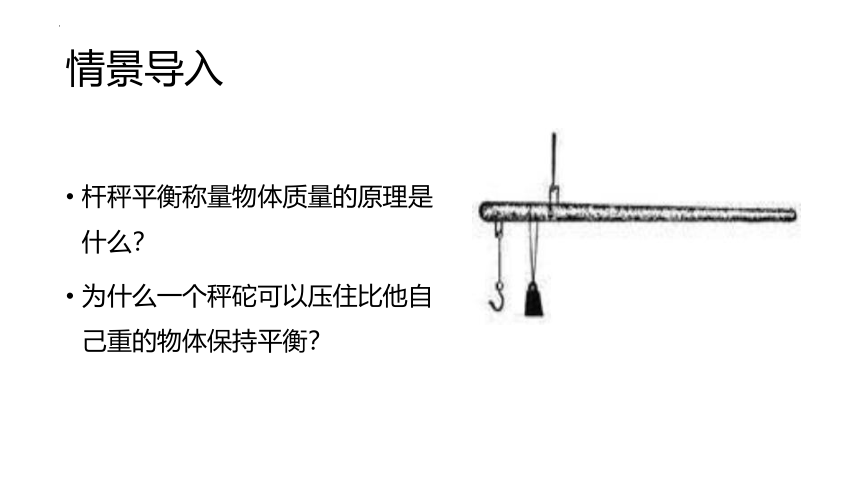

情景导入
杆秤平衡称量物体质量的原理是什么？
为什么一个秤砣可以压住比他自己重的物体保持平衡？

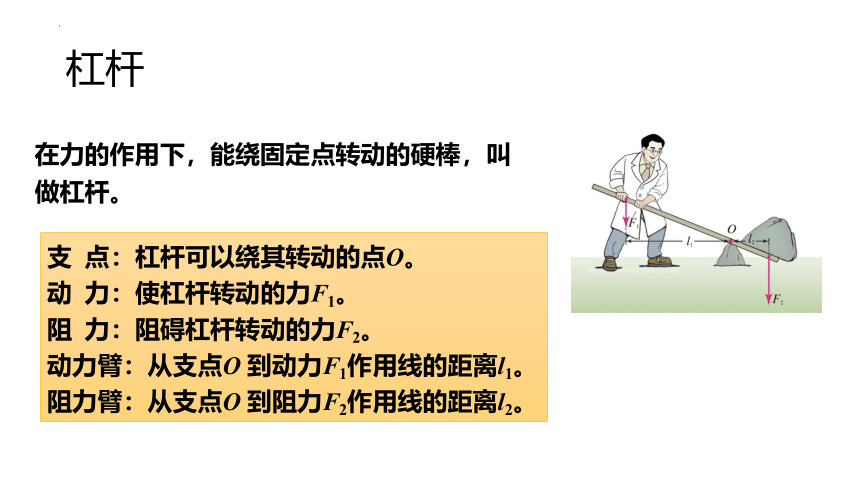

杠杆
在力的作用下，能绕固定点转动的硬棒，叫做杠杆。
支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力F1。
阻 力：阻碍杠杆转动的力F2。
动力臂：从支点O 到动力F1作用线的距离l1。
阻力臂：从支点O 到阻力F2作用线的距离l2。
支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力F1。
阻 力：阻碍杠杆转动的力F2。
动力臂：从支点O 到动力F1作用线的距离l1。
阻力臂：从支点O 到阻力F2作用线的距离l2。

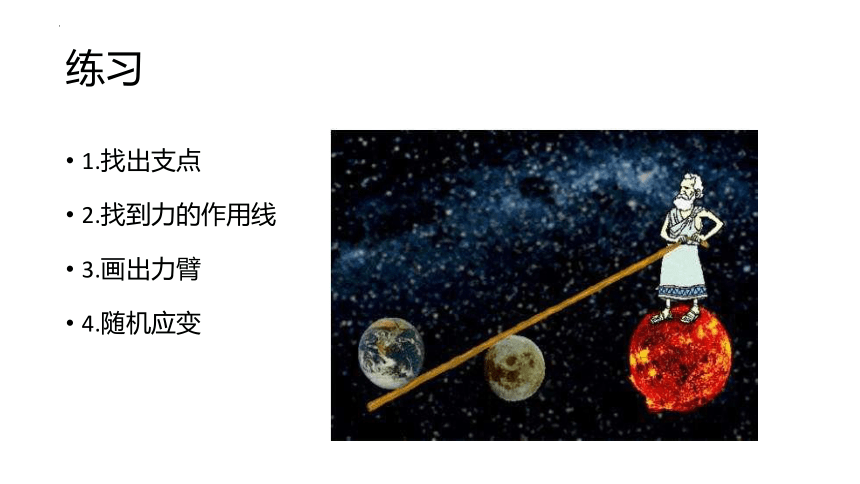

练习
1.找出支点
2.找到力的作用线
3.画出力臂
4.随机应变

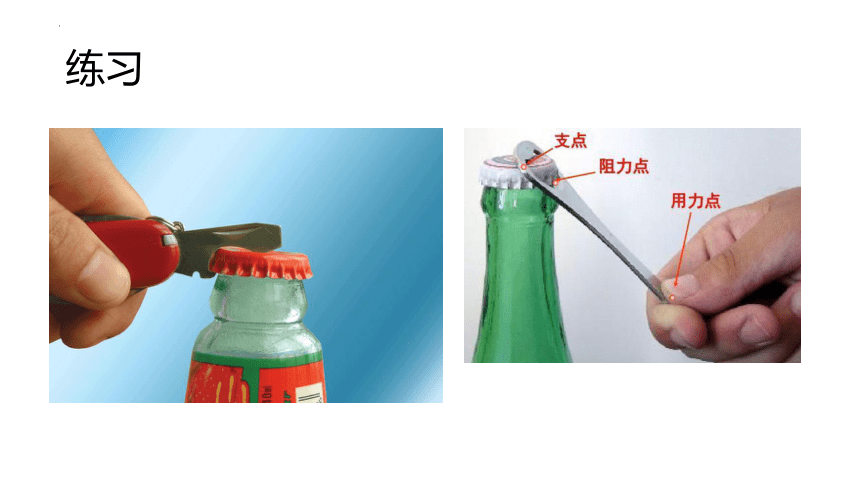

练习

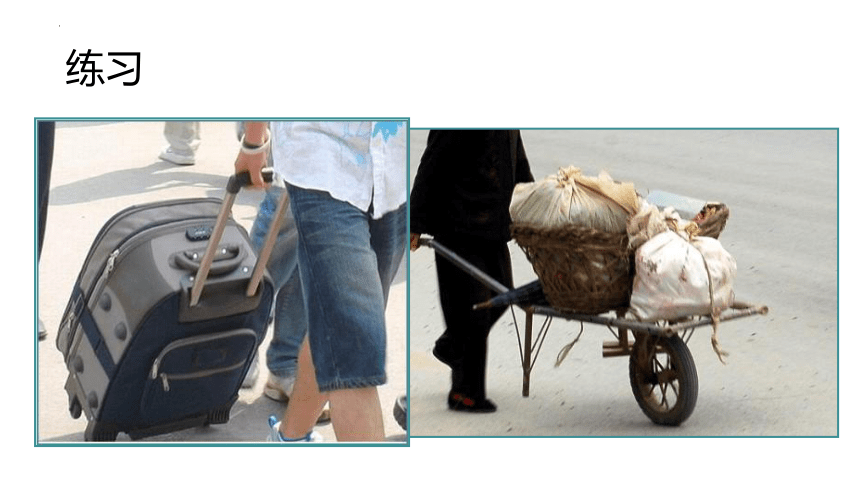

练习
F1
F2

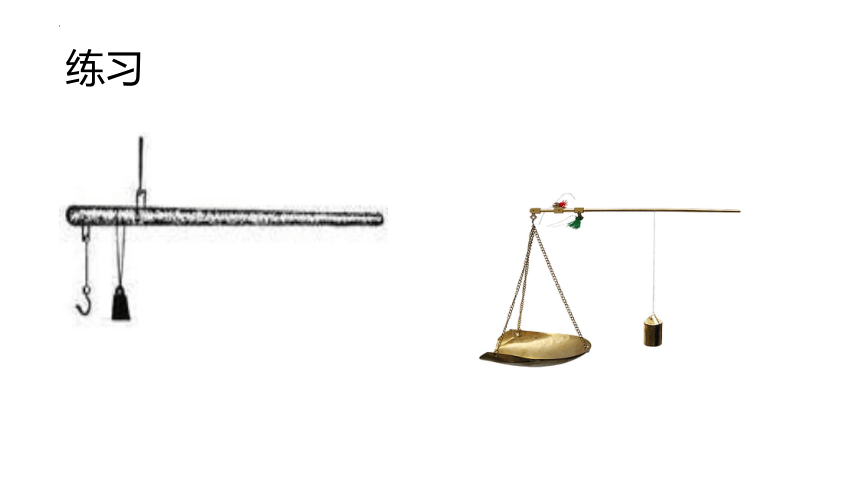

练习

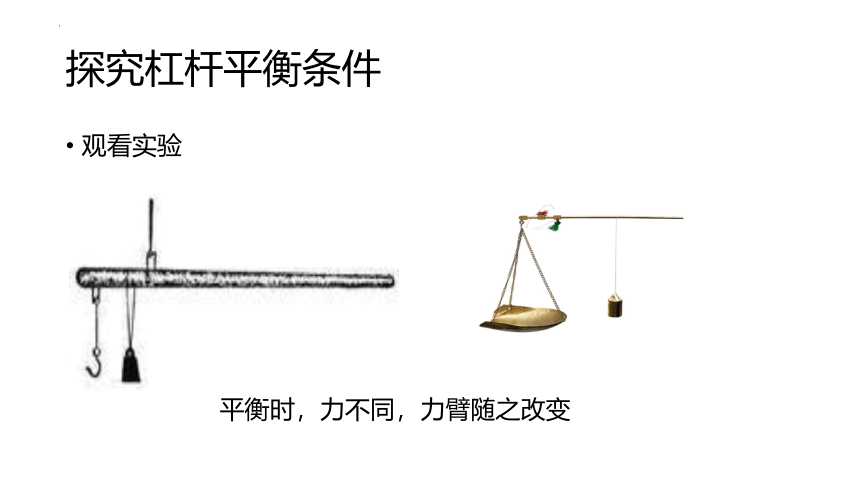

探究杠杆平衡条件
观看实验
平衡时，力不同，力臂随之改变

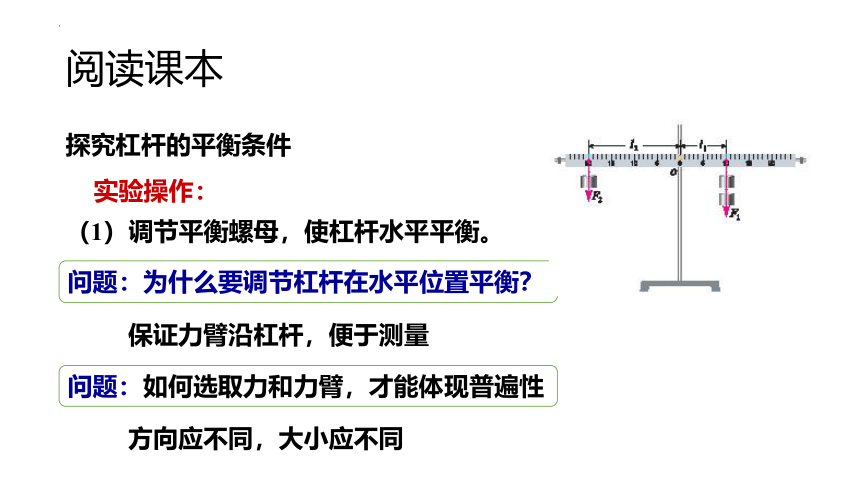

阅读课本
探究杠杆的平衡条件
保证力臂沿杠杆，便于测量　
实验操作：
（1）调节平衡螺母，使杠杆水平平衡。
问题：为什么要调节杠杆在水平位置平衡？
方向应不同，大小应不同
问题：如何选取力和力臂，才能体现普遍性
探究杠杆平衡条件
（2）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
（3）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。
（4）在杠杆的一侧挂上钩码作为阻力，通过在其它位置上用弹簧测力计拉住杠杆的办法使杠杆平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
　杠杆平衡时，动力×动力臂=阻力×阻力臂。
次数 动力F1/N 阻力F2/N 动力臂l1/m 阻力臂l2/m
1
2
3
4
5
6
应用
杆秤平衡称量物体质量的原理是什么？
为什么一个秤砣可以压住比他自己重的物体保持平衡？
杠杆平衡条件
力臂不同
应用
根据生活经验，如图，杆秤翘起，所称质量和其真实值的大小关系？为什么？
偏大；
货物对杆秤的拉力和其力臂的乘积
大于秤砣对杆秤的力和其力臂的乘积
应用
根据生活经验，如图，杆秤下降，所称质量和其真实值的大小关系？为什么？
偏大；
货物对杆秤的拉力和其力臂的乘积
小于秤砣对杆秤的力和其力臂的乘积
杠杆种类
　1．省力杠杆：
动力臂大于阻力臂，动力小于阻力。
　2．费力杠杆：
动力臂小于阻力臂，动力大于阻力。
　3．等臂杠杆：
动力臂等于阻力臂，动力等于阻力。
托盘天平
这是什么类型杠杆？
杠杆种类
不同种类杠杆的优点
省力杠杆——省力
费力杠杆——省了动力作用点移动的距离
练习
1．下列工具在正常使用中，属于费力杠杆的是
（ ）
A．启瓶器
B．切纸铡刀
C．食品夹
D．羊角锤
3．如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
F1
F2
O
L1
L3
L2
练习
2．小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。
（1）若使杠杆在 位置平衡，需把平衡螺母向
端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂 个同样的钩码，杠杆才能重新位置平衡。
（3）若在C处挂6 N的钩码，用弹簧测力计作用在B点，要使杠杆在水平位置平衡，最小拉力的方向应该 ，此时弹簧测力计的示数为 。
O
A
C
B
练习
4．一根粗细均匀的木棒重500 N，一头着地，求:抬起另一端所需最小的力有多大？
解读古代人民智慧
桔槔的结构：在其横长杆的中间由竖木支撑或悬吊起来，横杆的一端用一根直杆与汲器相连，另一端绑上或悬上一块重石头。
请叙述其工作原理
桔槔工作原理
当不汲水时，石头位置较低(重力势能小);当要汲水时，人则用力将直杆与汲器往下压，与此同时.另一端石头的位置则上升(重力势能增加)。当汲器汲满后，就让另一端石头下降，石头原来所储存的重力势能因而转化；通过横长杆作用，就可能将汲器提升。这样，汲水过程的主要用力方向是向下。由于向下用力可以借助人的体重，因而绐人以轻松的感觉，也就大大减少了人们提水的疲劳程度。这种提水工具，是中国古代社会的一种主要灌溉机械。
