第1课时 电流、电流表的使用
九全 物理

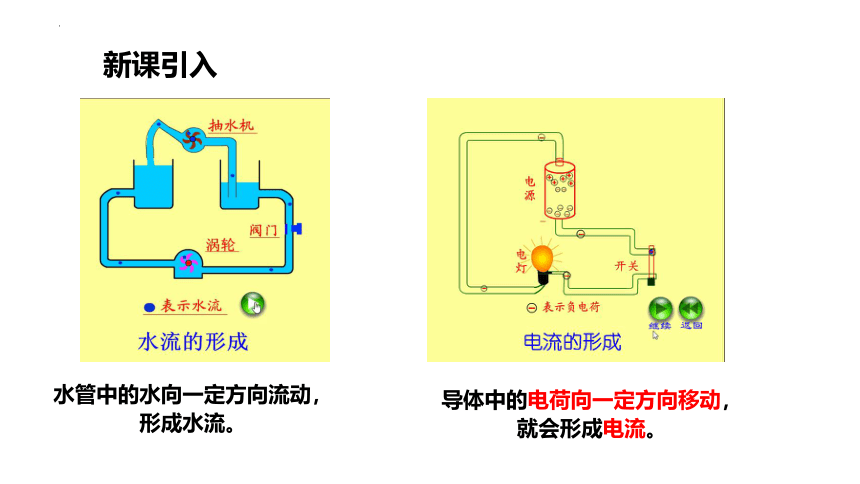

水管中的水向一定方向流动，形成水流。
导体中的电荷向一定方向移动，就会形成电流。
新课引入
思考
水流有大小，电流有强弱吗？
手表仅需要一颗纽扣电池就可以驱动，台灯却需要在家庭电路中的电能才能驱动，强大的雷电可以瞬间劈毁树木引发火灾，那么通过他们的电流相同吗，电流的大小如何表示呢？

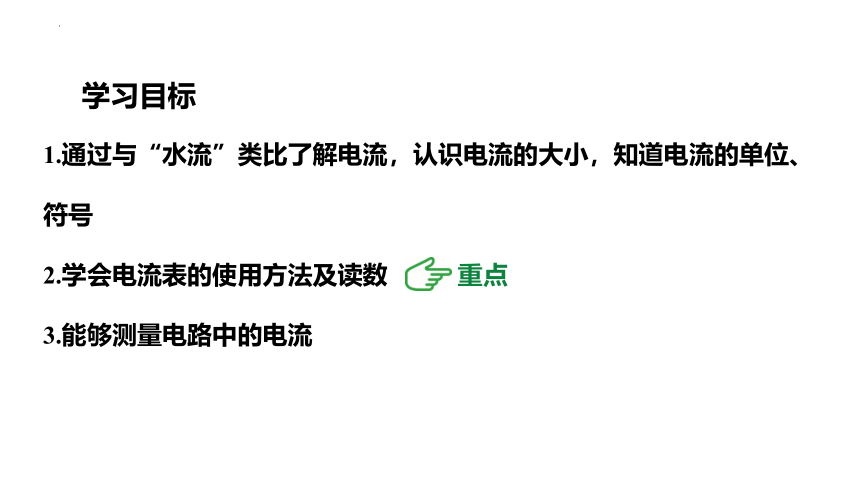

1.通过与“水流”类比了解电流，认识电流的大小，知道电流的单位、符号
2.学会电流表的使用方法及读数
3.能够测量电路中的电流
重点
学习目标

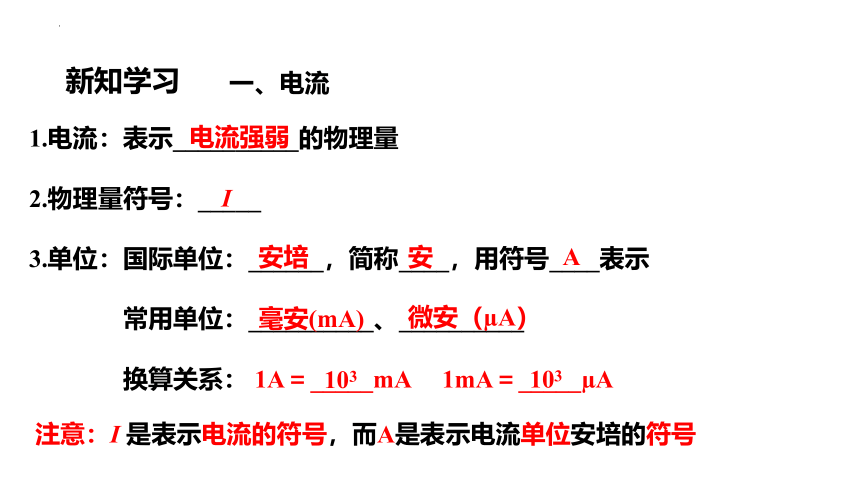

1.电流：表示__________的物理量
2.物理量符号：_____
3.单位：国际单位：______，简称____，用符号____表示
常用单位：__________、__________
换算关系： 1A＝_____mA 1mA＝_____ A
注意：I 是表示电流的符号，而A是表示电流单位安培的符号
一、电流
电流强弱
I
安培
安
A
毫安(mA)
微安（ A）
103
103
新知学习
安培（1775-1836）是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
信息窗
生产生活中一些电流的数据
人们是如何得知电路中电流大小的呢？
二、怎样使用电流表

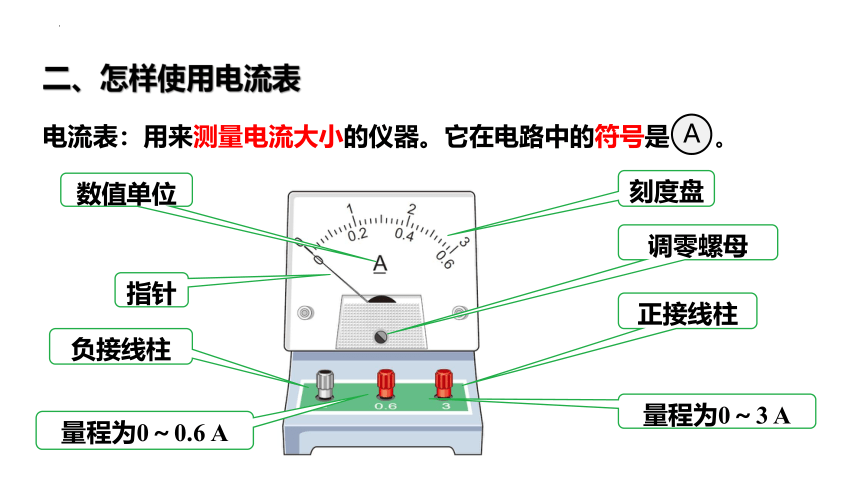

电流表：用来测量电流大小的仪器。它在电路中的符号是 。
A
刻度盘
调零螺母
正接线柱
量程为0～3 A
数值单位
指针
负接线柱
量程为0～0.6 A
思考
如何使用电流表呢？
电流表的连接：
②电流表必须和被测的用电器串联
③电流必须从正接线柱流入，从负接线柱流出
④必须正确选择量程
⑤不允许把电流表直接连到电源的两极！
电流表的量程如何选择呢？
①在使用电流表测量之前，需要调零
学生用电流表有“0～0.6 A”和“0～3 A”两个量程。
若被测电流小于0.6 A，选用“0～0.6 A”的量程；
若被测电流大于0.6 A，小于3 A，选用“0～3 A”的量程；
若被测电流大于3 A，则需换用其他有较大量程的电流表。
先估计被测电流的大小，再根据估计的电流值选择电流表的量程。
电流表量程的选择：
思考
在实际测量时，如果我们不知道电流的大致范围，该如何选择电流表的量程呢？
在实际测量前，如果我们不知道电流的大致范围，可以先用0~3A的量程，将开关瞬间闭合再断开（“试触”），观察指针的偏转情况。若指针的偏转超出量程，要换更大量程的电流表；若指针的偏转没有超出量程，但是大于0.6A，应当
用0~3A的量程；如果小于0.6A，则应当改
用0~0.6A的量程进行测量
使用电流表常见的错误：
电流表的量程选错
电流表与被测用电器并联；
电流表正、负接线柱接反；
电流表直接接在电源的两极上；
观察下图中电流表的连接是否正确。
观察与思考
电流表正负接线柱接反了
不能把电流表直接接在电源的两极上
电流表不能与用电器并联
√
×
×
×
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
电流表如何读数呢？
思考
如图电流表表盘上每个量程的分度值分别是多少？
小量程： 每大格 A，分度值 A
大量程： 每大格 A，分度值 A
0～3 A
0～0.6A
1
0.2
0.1
0.02
数清指针偏转的格数，再乘以分度值就是电流值
同一刻度线，上面读数为下面的5倍！
如图所示，甲电流表的读数是_____A，乙电流表的读数是____A
0.36
1.5
甲
乙
在用电流表测串联电路电流的实验中，如图所示。
(1)当把最后一根导线连入电路的时候，电流表指针立刻偏转的原因是__________________________。
连接电路时，开关没有断开
(2)闭合开关电流表立即偏转过最大刻度的原因可能是_____________________。
电流表的量程选择太小
(3)闭合开关电流表指针立刻向左反偏的原因是_____________________。
电流表的正负接线柱反了
(4)闭合开关前发现电流表的指针指在0.02A处的原因__________________。
电流表没有进行校零
(5)闭合开关后发现电流表的指针偏转幅度很小的原因是______________________。
电流表的量程选择太大
知识拓展
电流表指针异常偏转分析
电流、电流
表的使用
电流
电流表
表示电流强弱的物理量
定义：
符号：
单位：
I
安培（A）
作用：
测量电流的大小
用法：
电流表不能直接连接到电源两极
电流表和被测用电器串联
电流从正接线柱流入，负接线柱流出
被测电流不能超过电流表量程
课堂小结
在使用电流表测量之前，需要调零
1. 如图所示，粗心的小强把电流表当作电压表并联在了L1的两端。此时如果闭合开关，一定会发生（　　）
A．L1不亮
B．电流表损坏
C．电源短路
D．L2的灯丝烧断
A
随堂练习
电流表相当于一根导线，并联在L1两端，导致L1短路
2.在图中，能直接测量通过灯L1电流的电路是（ ）
丁
甲
乙
丙
丁
方法指导：利用拆除法判断电流表测量对象，拆除电流表后，哪个用电器不能正常工作，则该用电器为电流表的测量对象.
3.某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）
A. 指针摆动角度大
B. 指针摆动角度小，读数更准确
C. 指针摆动角度小，会损坏电表
D. 指针摆动角度小，读数不精确
D
L2
L1
S
4.根据图甲所示的电路图，在图乙中用笔划线代替导线。把实物图链接起来(注意导线不要交叉)
甲
乙
5.用电流表测量通过L2的电流，如图所示的是某同学的实物连接图，判断他的连线是否正确，有什么不妥。
① 开关闭合，电源两极直接用导线连接，形成电源短路;
② 电流表连接错了，测不出L2的电流；
③ 电流表“+”“-”接线柱接反，指针会反向偏转，将电流表损坏。
