想一想
老师觉得台灯太亮了，想让亮度暗一些，怎么办呢？
想让台灯的亮度连续变化，该怎么办呢？
变阻器
第十六章 第四节
活动一 动手制作

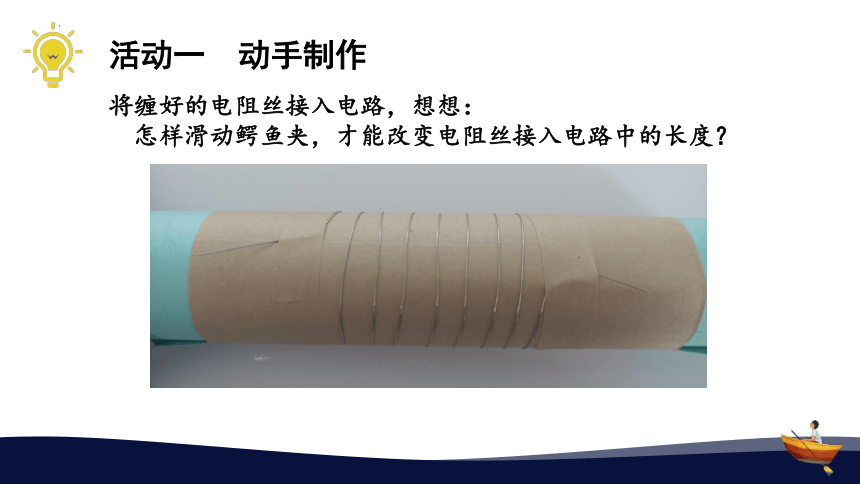

将缠好的电阻丝接入电路，想想：
怎样滑动鳄鱼夹，才能改变电阻丝接入电路中的长度？

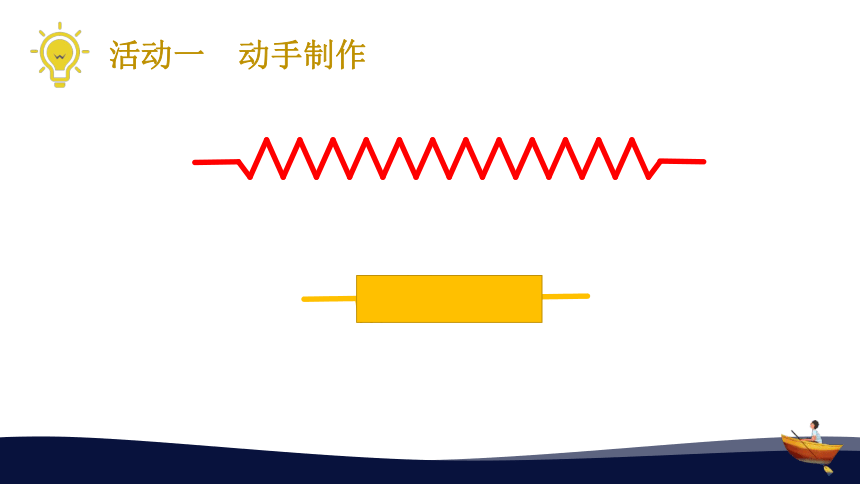

活动一 动手制作
活动一 动手制作
活动一 动手制作
漆包线
活动一 动手制作
活动一 动手制作
活动一 动手制作
绕线
涂绝缘漆

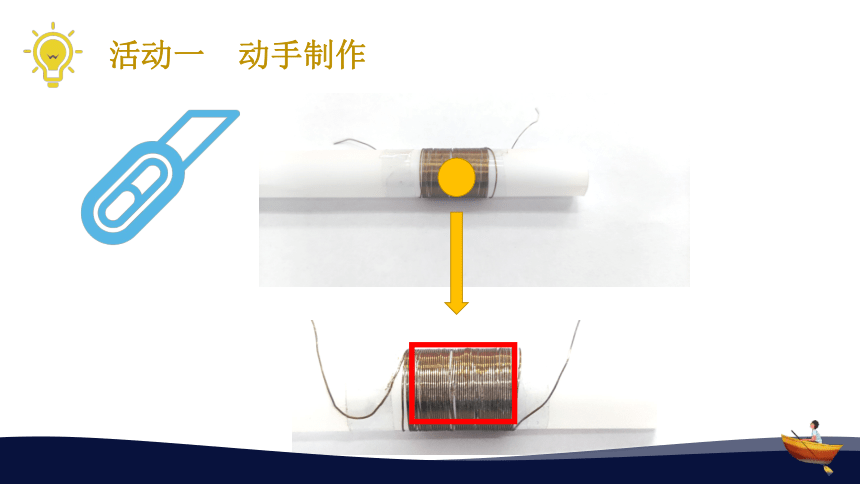

刮绝缘漆
活动二 认识并使用滑动变阻器
滑片
接线柱
金属杆
电阻丝
底座
1、观察滑动变阻器铭牌，其含义为：
“2A”表示允许通过该滑动变阻器的 为2A；
“20Ω”表示允许接入电路中的 为20Ω。
活动二 认识并使用滑动变阻器
2、滑动变阻器应该以 的方式接入电路。
结构简图
电路图中的符号
A
B
P
C
D
最大电流
最大电阻
串联
活动二 认识并使用滑动变阻器

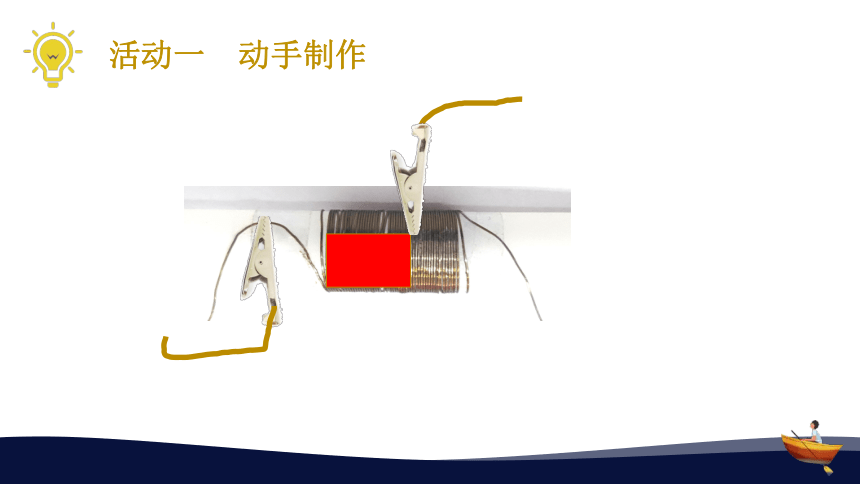

鳄鱼夹（滑动）
导 线
电阻丝
滑片P
金属杆CD
电阻丝AB
活动二 认识并使用滑动变阻器
接入电路的接线柱 电阻丝接入电路的部分 滑片向A端移动，灯的亮度和电流表的大小的改变情况
AD 灯的亮度 ；电流表示数 ；
活动二 认识并使用滑动变阻器
讨论：
除了接AD之外，还有其他接法吗？
是不是这几种接法都能够改变灯泡的亮度呢？
活动二 认识并使用滑动变阻器
分组实验
活动二 认识并使用滑动变阻器
接入电路的接线柱 电阻丝接入电路的部分 滑片向A移动灯的亮度和电流表的大小的改变情况
AD PA 灯变亮；电流变大
AC 灯变亮；电流变大
BC PB 灯变暗；电流变小
BD 灯变暗；电流变小
AB AB 灯很暗，移动滑片，无变化
CD 电阻丝不接入电路 灯很亮，移动滑片，无变化
活动二 认识并使用滑动变阻器
使用方法：
1、滑动变阻器应以 的方式接入电路；
2、开关闭合前，滑片应移到 处；
3、四个接线柱应接入 ，才能改变接入电路的电阻。
串联
“一上一下”
阻值最大
过关斩将
例1：
(1)请用笔画线代替导线将甲图的实物图补充完整，要求滑动变阻器滑片P向c端滑动时接入电路中的阻值变小．
(2)当闭合开关试触时，发现电流表指针摆动出现了图乙所示情况，存在的问题是：__________________.
电流表正负极接线柱接反了
过关斩将
例2：
(1)请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向B端滑动时，电流表的示数变小．
(2)连接电路时，开关应该 ，闭合开关前，滑动变阻器的滑片P应置于 (填“A”或“B”)端．
断开
A
滑动变阻器不仅可以改变电路中的电流，
也可以改变电路中用电器两端的电压。
活动三 应用滑动变阻器（课后探究）
V
A
请同学们在课后仔细阅读学案上的“活动三”的内容探究滑动变阻器的另一个作用，并填写完活动结论。
序号 电阻 电压
实验一 1 10Ω 1V、1.5V、2V
实验二 2 5Ω 1.5V
3 10Ω 1.5V
4 15Ω 1.5V
活动四 认识其他变阻器
机械式电位器
光敏电阻
热敏电阻
压敏电阻
变阻器
改变接入电路的电阻大小
小结
今天学到了什么呢？
课后作业
1、通过实验掌握滑动变阻器的另一个功能——调节电压
2、请了解生活中的变阻器，并为你喜欢的变阻器写一份说明书（光敏电阻、热敏电阻、压敏电阻、酒精传感器等等）。
