(共27张PPT)
01.测量铝块密度
03.串联电路测电压
02.探究杠杆平衡
04.探究电流与电压关系
2023物理中考实验要求
01.测量铝块密度
实验器材及规格:

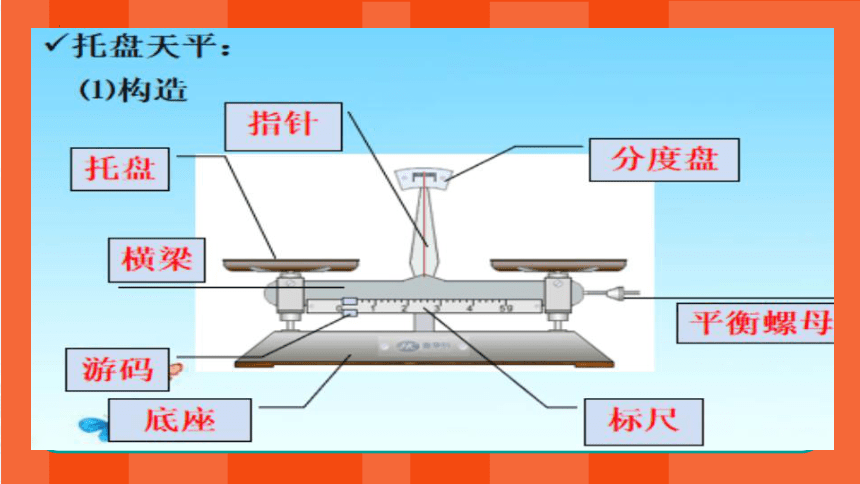

1. 托盘天平一 台:200g或500g, 分度值0.2g 或0 .5g
2. 砝码一盒:200g 或500g, 带镊子
3. 铝块一个(圆柱或方体),体积约10cm ,质量约26g
4. 100mL量筒一支
5. 100mL 烧杯一个
6. 细线一条:长约40cm 7.抹布一块
实验步骤 操作要求 分值
扣分说明
1.调节天平平衡 将天平放在水平桌面上,游码归零,调节平衡螺母使天平平衡。 2 游码未移到零刻度线处,扣1分。
指针未停在分度盘中央或左右摆动幅度不相等,扣1分。
01.测量铝块密度 (实验细则)
实验 步骤 操作要求 分值 扣分说明
2.测量铝块的质量 左盘置物,右盘置砝码。 1 错放,扣1分。
用镊子加减砝码。 1 不使用镊子,扣1分。
通过加减砝码或移动游码使天平再次平衡。 1 天平不平衡或通过调 节平衡螺母使天平平 衡的,各 扣0.5分。
读出测量值,并将数据填 入表格中。 1 没有正确记录读数, 扣1分。

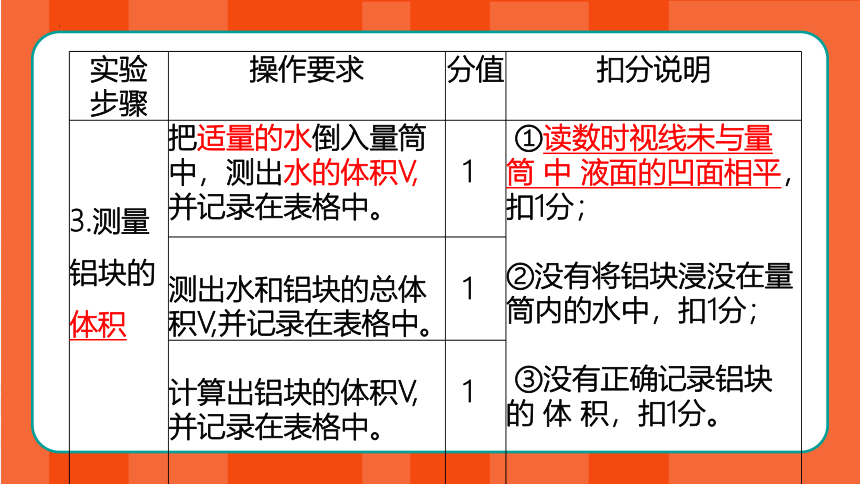

实验 步骤 操作要求 分值 扣分说明
3.测量铝块的体积 把适量的水倒入量筒中,测出水的体积V,并记录在表格中。 1 ①读数时视线未与量筒 中 液面的凹面相平, 扣1分;
②没有将铝块浸没在量筒内的水中,扣1分;
③没有正确记录铝块的 体 积,扣1分。
测出水和铝块的总体积V,并记录在表格中。 1 计算出铝块的体积V,并记录在表格中。 1 实验 步骤 操作要求 分值 扣分说明

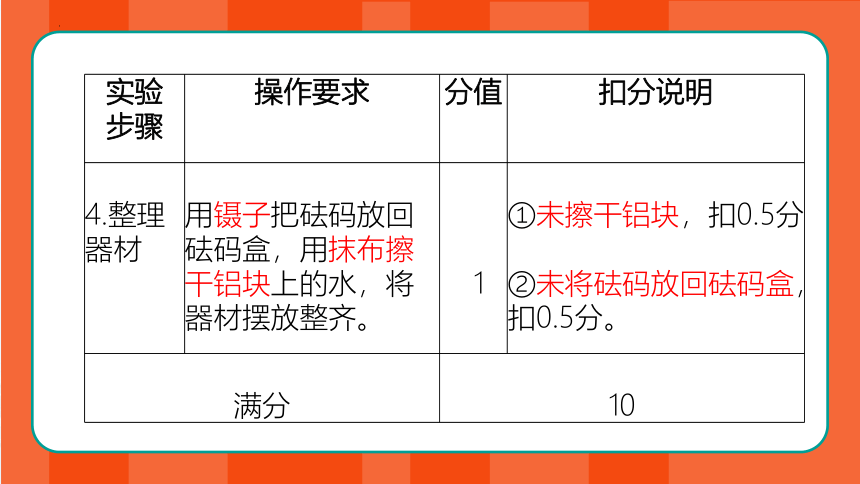

4.整理器材 用镊子把砝码放回砝码盒,用抹布擦干铝块上的水,将器材摆放整齐。 1
①未擦干铝块,扣0.5分;
②未将砝码放回砝码盒,扣0.5分。

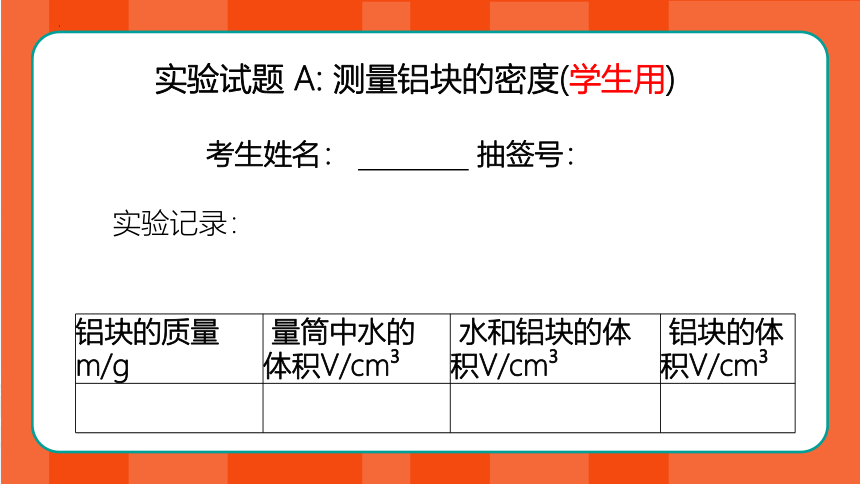

满分 10 实验试题 A: 测量铝块的密度(学生用)
考生姓名: 抽签号:
实验记录:
铝块的质量m/g 量筒中水的 体积V/cm 水和铝块的体 积V/cm 铝块的体 积V/cm

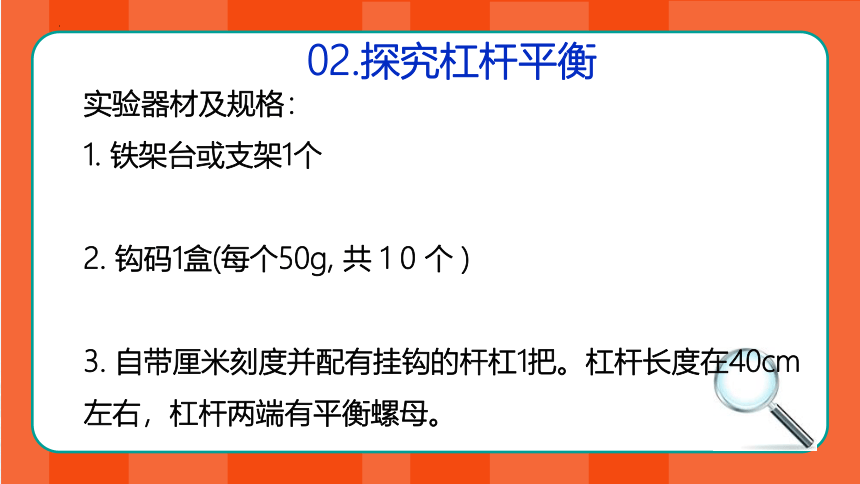

02.探究杠杆平衡
实验器材及规格:
1. 铁架台或支架1个
2. 钩码1盒(每个50g, 共 1 0 个 )
3. 自带厘米刻度并配有挂钩的杆杠1把。杠杆长度在40cm 左右,杠杆两端有平衡螺母。
实验步骤 操作要求 分值 扣分说明
1、组装 调平 组装实验器材, 并调节平衡螺母使杠杆处于水平位置平衡。 2
未将挂环移至杠杆左右 两边相同位置,扣1分。
未调节平衡螺母使杠杆处于水平位置平衡,扣1分。
实验步骤 操作要求 分值 扣分说明
2.第一次测量 将钩码挂在挂环上,移动挂环位置,使杠杆重新水平位置平衡。 2 又调节了平衡螺母,扣1分。(不能再调节平衡螺母)
未调节至水平位置平衡就读数,扣1分。
将测量数据记录在表格中。 1 未正确记录数据,扣1分。
实验 步骤 操作要求 分值 扣分说明
3.第二次测量 改变钩码 数量或位 置,重复步骤2。 4 ①未改变钩码数量或位置,扣1分;
②杠杆未重新在水平位置平衡就读数,扣1分;
③未正确记录数据,扣1分;
④出现两组或两组以上动力等于阻力的情况,扣1分。
4.第三次测量 再次改变钩码数量或位置,重复步骤2. 实验 步骤 操作要求 分值 扣分说明
5.整理器材 整理实验器材 1
未将钩码整齐放回钩码盒,扣1分。
满分 10
茂名市2023年初中学业水平考试物理实验 操作考试实验记录表 实验试题 B: 探究杠杆的平衡条件(学生用)
考生姓名: 抽签号:
实验记录:
注:每个钩码重力为0.5N
实验次数 动力F /N 动力臂L /cm 阻力F /N 阻力臂L cm
1
2
3
03 连接串联电路并用电压表测量电压
1、电池盒2个 2、干电池(1号) 2节
3、开关1个 4、导线(带鳄鱼 夹)6根
5、电压表1个 6、小灯座2个
7、小灯泡(2.5V)1个 8、小灯泡(3.8V)1 个
实验 步骤 操作要求 分值 扣分说明
1.校零 检查电压表指针是否对准零刻度线。 1 不检查指针是否对准零刻度线,扣1分。
2.连接电路 断开开关,根据电路图按顺序正确连接好电路。 2 ①未断开开关连接电路,扣1分;
②未按顺序连接电路,扣1分。
3.测量 电压 选择合适的量程,将电压表正确连接在L1的两端,正确读出电压表示数并记入表格中。 2 ①电压表量程选错,扣0.5分; ②电压表正负接线柱接错,扣0.5分;③电压表未与被测电路并联,扣0.5分;④读数错误,扣0.5分。
选择合适的量程,将电压表正 确连接在L2的两端,正确读出电压表示数并记入表格中。 2
扣分细则同上
选择合适的量程,将电压表正确连接在L1、L2的两端,正确读出电压表示数并记入表格中。 2
扣分细则同上
实验 步骤 操作要求 分值 扣分说明
4.整理 器材 断开开关,拆除导线,将各器材整理归位。 1
①未断开开关,直接拆除导线,扣0.5分;
②未将仪器整理归位,扣0.5 分。
满分 10
茂名市2023年初中学业水平考试物理实验 操作考试实验记录表
实验试题 C: 连接串联电路并用电压表测量电压(学生用)
考生姓名: 抽签号:
实验电路图:
实验记录:
L1两端的电压 U / V L2两端的电 U / V L和L,两端的电压U/V
04 探究电流与电压关系
1、干电池(1号)3节 2、电池盒3个
3、开关1个 4、导线(带鳄 鱼夹)7条、
4、滑动变阻器 (20Ω,2A) 1 个
5、电流表(0-0、6-3A) 1 个 6、电压表(0-3-15v)1 个
7、定值电阻 (10Ω) 1 个
实验步骤 操作要求 分值 扣分说明
1.校零 检查电流表、电压表指针是否对准零刻度线。 1 不检查指针是否对准零刻度线,扣1分。
2.电路 连接 断开开关,根据电 路图按顺序正确连接好电路,滑动变阻器一上一下连接,并将滑片移到最大阻值处。 3 ①未断开开关连接电路,扣1分;②未按顺序连接电路,扣1分;③实验开始前滑动变阻器滑 片未移到阻值最大处,扣1分。
3.测量某电压下的电流 闭合开关,调节滑动变阻器使电压表的示数为1.5V,记录电流表的示数。 4 ①电流表或电压表未正确连接,扣1分;②电流表或电压表正负接线柱接反,扣1分;③电流表或电压表选错量程,扣1分;④电流表读数错误,扣1分。
再次调节滑动变阻器的滑片,改变电阻两端电压,记录电压表、电流表的示数。 1
①电压表读数错误,扣0.5分;②电流表读数错误,扣0.5分。
实验电路图与实物图:
实验 步骤 操作要求 分值 扣分说明
4.整理 器材 断开开关,拆除导线,将各器材整理归位。 1 ①未断开开关,直接拆除导线,扣0.5分;②未将仪器整理归位,扣0.5分。
满分 10
茂名市2023年初中学业水平考试物理实验 操作考试实验记录表
实验试题 D: 探究电流与电压的关系(学生用)
考生姓名: 抽签号:
实验电路图:
实验次数 电阻R两端电压U/V 通过电阻R的电流I/A
1 1.5
2
