复习《电功率》
学习目标：
1、知道电功率的定义。
2、知道电功率的相关公式。
3、 会设计实验测量用电器的电功率。
4、对电路电功率进行计算。

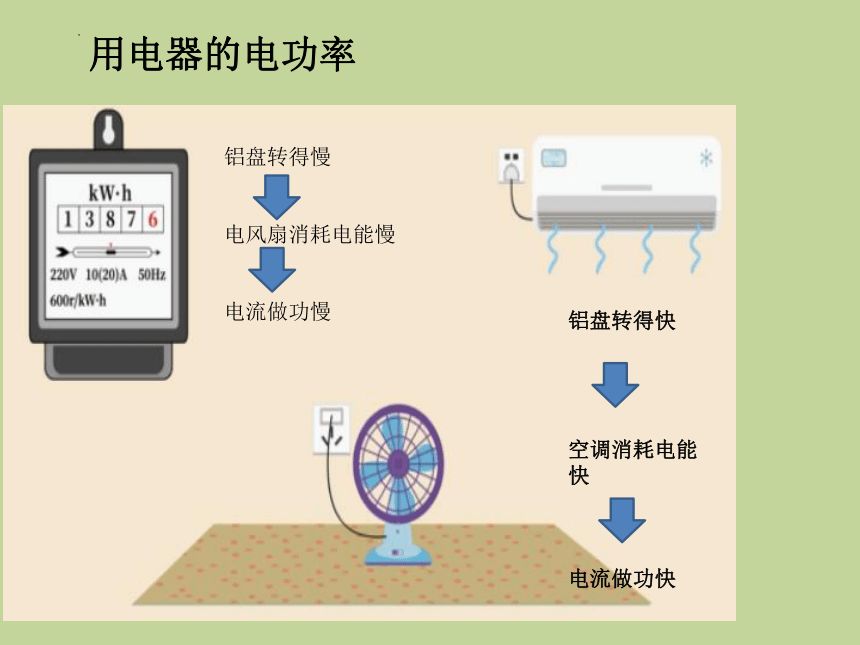

铝盘转得慢
电风扇消耗电能慢
电流做功慢
用电器的电功率
铝盘转得快
空调消耗电能快
电流做功快
电功率
1 . 物理意义 : 表示 电流做功快慢 的物理量。
2 . 定义 : 电功与时间之比 。
　
3、公式
（纯电阻电路）
从能量的角度计算电功率
例题：小明观察到自家的电能表如图所示，电能表的读数为 kW·h；他家同时工作的用电器的总功率不宜超过 W。
某一个用电器接在该电能表上单独工作6min电能表闪烁160次，此用电器的实际功率 W 。
7325.6
4400
1000
常见用电器的电功率：
空调
（约1000W)
电饭锅
（约800W)
笔记本电脑
（约100W)
电视机
（约100W)
台灯
（约20W)
手电筒
（约0.5W)
额定功率和实际功率
额定电压：用电器正常工作时的电压 U额
额定功率：用电器在额定电压下工作时的电功率 P额
U = 220V 能正常工作
U<220V
U>220V
不能正常工作
测量小灯泡的电功率
1、原理：
2、方法分别测量电压低于小灯泡的额定电压、等于额定电压、适当高于额定电压。观察小灯泡亮度的变化。计算小灯泡电功率。
3、电路图设计：
电压/V 电流/A 灯泡亮度 电功率/w
等于额定电压
大于额定电压
小于额定电压
实验和测量数据记录
实验结论：
电功率和电流电压成正比
4、测量小灯泡过程中常遇到的故障问题。
一、连接电路时小灯泡不亮。
(1)检查电路连接是否正确。
(2)小灯泡是否已经坏了。
(3)观察电压表和电流表是否有示数。
二、小灯泡开路的故障现象：
灯泡不亮，电流表无示数，电压表有较大的示数。
中考连接
1、（ 2022· 泸州）在“测量小灯泡电功率”的实验中，电源电压恒为 3.0 V ，小灯泡的额定电压为 2.5 V ，滑动变阻器的规格为“ 20 Ω 　 1 A”。
（ 1 ）电学兴趣小组的同学连接好如图甲所示的电路后，闭合开关之前，滑动变阻器的滑片应置于 　　 （选填“ M ”或“ N ”）端。
N
（ 2 ）闭合开关后，发现小灯泡不亮，电流表示数为 0 ，电压表示数为 3.0 V ，你认为产生该现象的原因是 　 　 发生了开路。
（ 3 ）排除故障后，为了测量小灯泡的额定电功率，手在移动滑动变阻器的滑片时，眼睛应观察 　 　 。
滑动变阻 器
电压表
（ 4 ）小明移动滑动变阻器的滑片过程中，测量出了 4 组实验数据，描点并绘制出了通过滑动变阻器的电流 I 随其两端电压 U 变化的图像，如图乙所示。当电压表示数为 　 　 V 时，小灯泡正常发光，此时小灯泡的功率为 　 　 W 。
0.5
0.625
2、 小明家有额定电压相同的微波炉和电视机各一台，按照每度电 0.55 元的计费标准，将这两个用电器正常工作 1 h 所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（ 　 ）
C 　
3、灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、B。闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（ ）
A.电压为7V B.电流为0.3A
C.电阻为20Ω D.功率为3W
D
电热器中电功率的相关计算（重、难点）
5、 小峻家中有一个浴足盆，其部分铭牌信息如表所示，如图甲是浴足盆的工作电路，R 1 、R 2 均为电热丝，当开关S接a、b触点时，浴足盆的挡位不同。求：
（1）额定加热电流；
（2）R 1 和R 2 的阻值；
（3）在用电高峰期，小峻关闭家中其他用电器，只让浴足盆通电，使其处于加热状态1min，电能表（如图乙所示）的圆盘转了30转，则浴足盆加热的实际功率为多少瓦？
谢谢大家！
