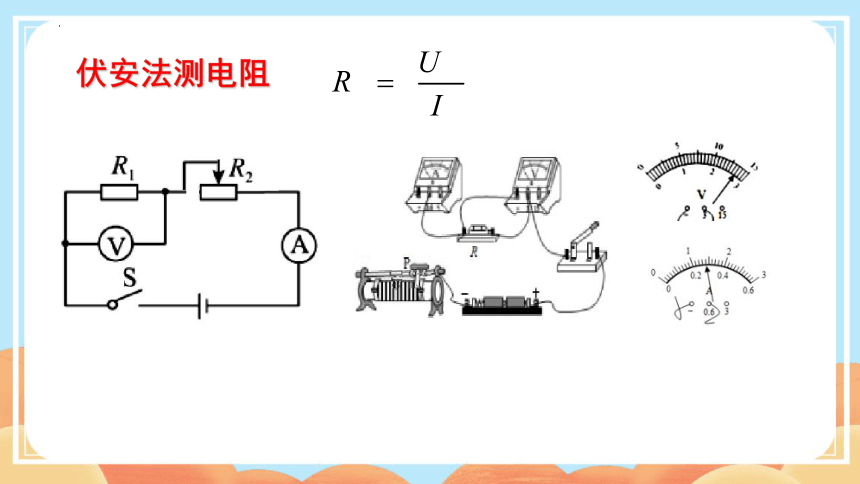

伏安法测电阻

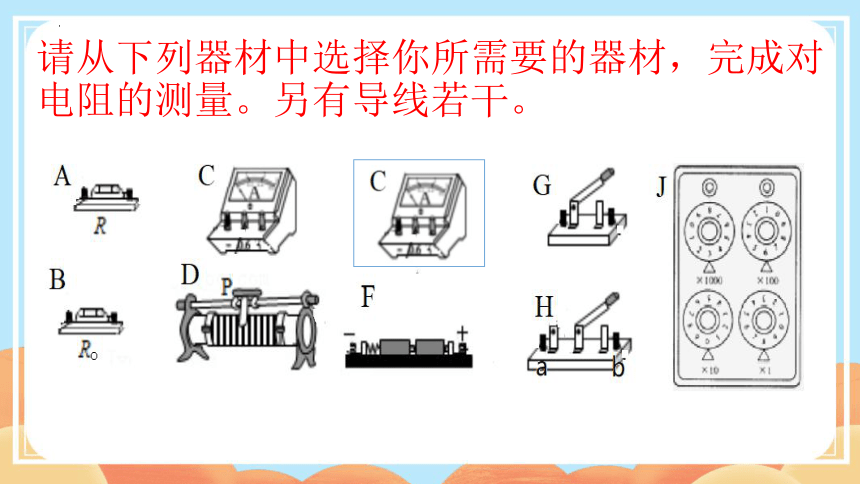

请从下列器材中选择你所需要的器材，完成对电阻的测量。另有导线若干。
请从下列器材中选择你所需要的器材，完成对电阻的测量。另有导线若干。
特殊方法
测电阻

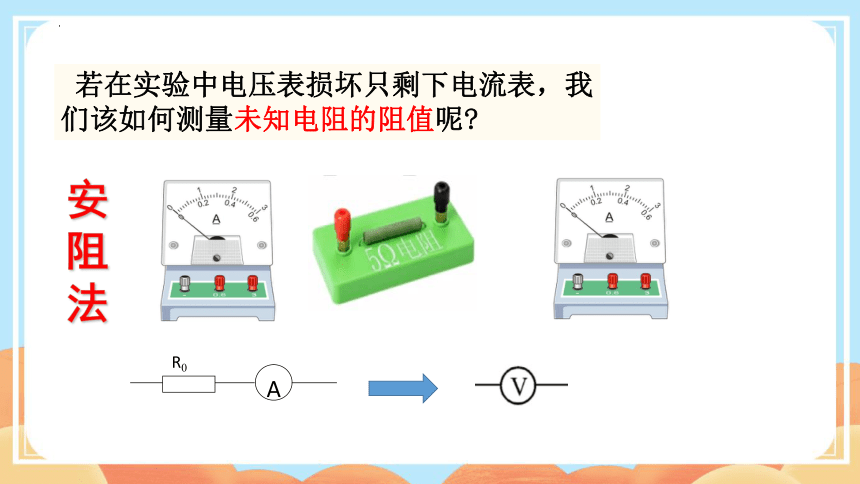

若在实验中电压表损坏只剩下电流表，我们该如何测量未知电阻的阻值呢
A
R0
安
阻
法
利用电流表和已知阻值的定值电阻
安阻法→

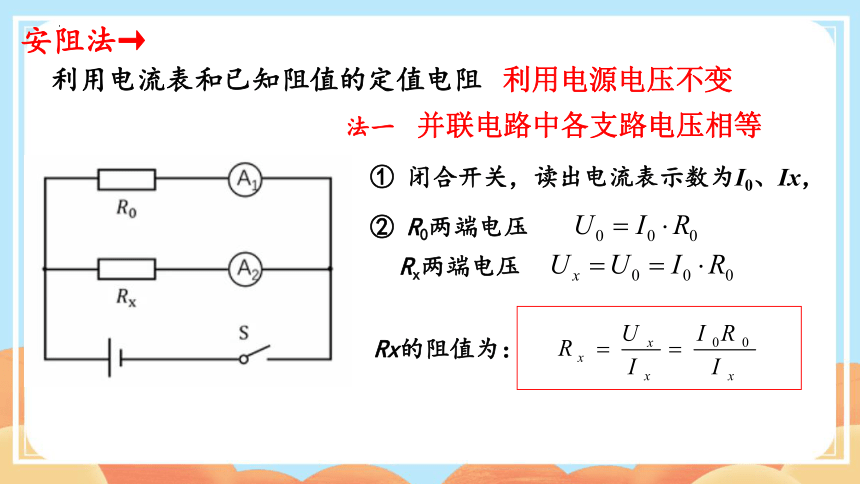

① 闭合开关，读出电流表示数为I0、Ix，
② R0两端电压
Rx的阻值为：
法一
Rx两端电压
并联电路中各支路电压相等
利用电源电压不变
法二
③ 则待测电阻

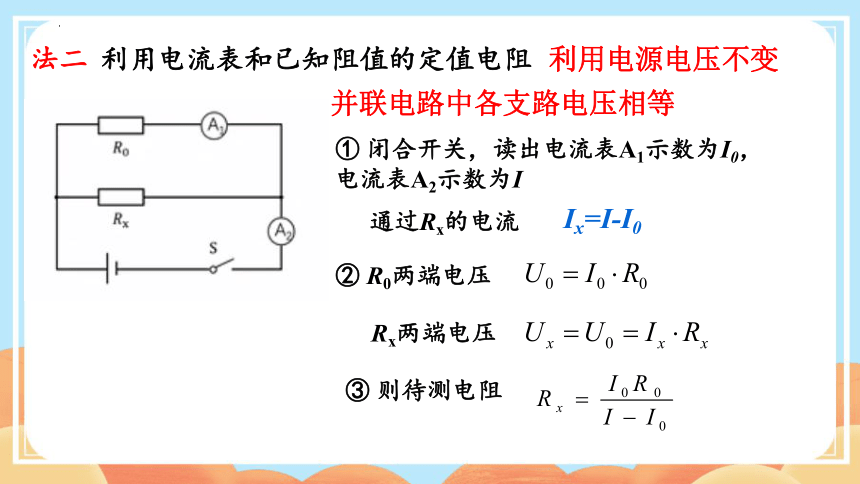

① 闭合开关，读出电流表A1示数为I0，电流表A2示数为I
② R0两端电压
Rx两端电压
通过Rx的电流
Ix=I-I0
利用电流表和已知阻值的定值电阻
利用电源电压不变
并联电路中各支路电压相等
法三
R0
A
S2
S1
Rx
S

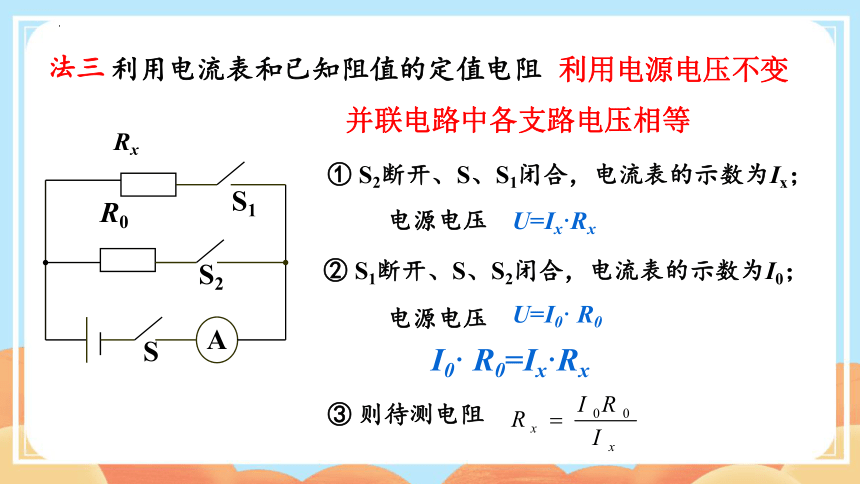

① S2断开、S、S1闭合，电流表的示数为Ix；
② S1断开、S、S2闭合，电流表的示数为I0；
③ 则待测电阻
U=Ix·Rx
电源电压
电源电压
U=I0· R0
I0· R0=Ix·Rx
利用电源电压不变
利用电流表和已知阻值的定值电阻
并联电路中各支路电压相等
法四
利用电流表和定值电阻
①闭合开关S1及S2，记下电流表示数为I1；
② 记下电流表示数为I2
U=I1·R0
电源电压
电源电压
U=I2· (Rx+R0)
③ Rx的阻值为：
（若R0 为滑动变阻器的最大阻值）
及利用电源电压不变
局部短路
法五
A
Rx
R0
S
a
b
P
利用电流表和滑动变阻器
① P到a时，闭合开关，记下电流表示数为I1；
② P到b时，记下电流表示数为I2
U=I1·Rx
电源电压
电源电压
U=I2· (Rx+R0)
③ Rx的阻值为：
（注意R0 为滑动变阻器的最大阻值）
利用电源电压不变
安变法
A
R0
若在实验中电流表损坏只剩下电压表，我们该如何测量未知电阻的阻值呢
伏
阻
法
法一
① 闭合S，测出R0两端电压U0和Rx两端的电压Ux
② Rx的阻值为：
利用电压表和已知阻值的定值电阻
伏阻法→
串联电路中，电流处处相等
电源电压不变
① 闭合S，测出Rx两端电压Ux和电源电压U
法二
② Rx的阻值为：
利用电压表和已知阻值的定值电阻
利用电源电压不变
① 开关S、S0闭合，读出电压表的示数U
法三
② S闭合、S0断开，读出电压表的示数Ux
③ Rx的阻值为：
利用电压表和已知阻值的定值电阻
利用电源电压不变
法四
① P到a时，闭合开关，记下电压表示数U；
② P到b时，闭合开关，记下电压表示数Ux。
③ Rx的阻值为：
利用电压表和滑动变阻器
利用电源电压不变
伏变法
如果在没有定值电阻，没有滑动变阻器，有一个电阻箱的情况下，你将如何利用电流表和电阻箱来测出未知电阻的阻值？
等效替代法测电阻
Rx
R0
A
S1
S2
R
① 闭合S1，记下电流表示数为I1
② 断开S1，闭合S2，调节变阻箱，使I1=I2
③ 读出变阻箱阻值 R0。
Rx=R0
等效法测电阻
如果给一个电阻箱的情况下，你将如何利用电流表、滑动变阻器和电阻箱来测出未知电阻的阻值？
① S接a，调节电阻箱和滑动变阻器滑片到适当位置，电流表示数为I，记下电阻箱示数R1。
② S接b，保持滑动变阻器滑片位置不变，调节电阻箱使电流表示数仍为I，记下电阻箱示数R2。
③则未知电阻Rx的阻值为 R1-R2
如果在没有定值电阻，没有滑动变阻器，有一个电阻箱的情况下，你将如何利用电压表和电阻箱来测出未知电阻的阻值？
等效替代法测电阻
① 闭合S1，记下电压表示数为U1
② 断开S1，闭合S2，调节变阻箱，
使U1=U2
③ 读出变阻箱阻值 R0，
Rx=R0
等效法测电阻
如果再给一个电阻箱，你将如何利用电压表、滑动变阻器和电阻箱来测出未知电阻的阻值？
① S接a，调节电阻箱和滑动变阻器滑片到适当位置，电压表示数为U，记下电阻箱示数R1。
② S接b，保持滑动变阻器滑片位置不变，调节电阻箱使电压表示数仍为U，记下电阻箱示数R2。
③则未知电阻Rx的阻值为 R1-R2
