(共18张PPT)
变阻器
第16章第4节

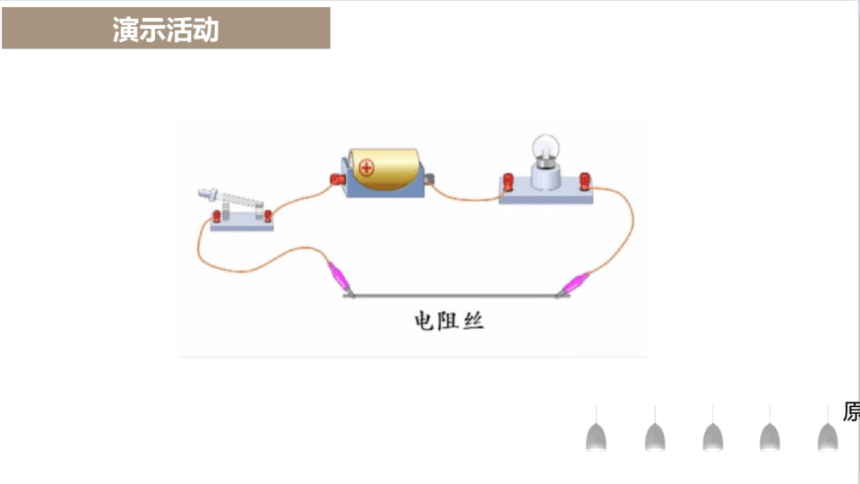

演示活动

电阻丝
房

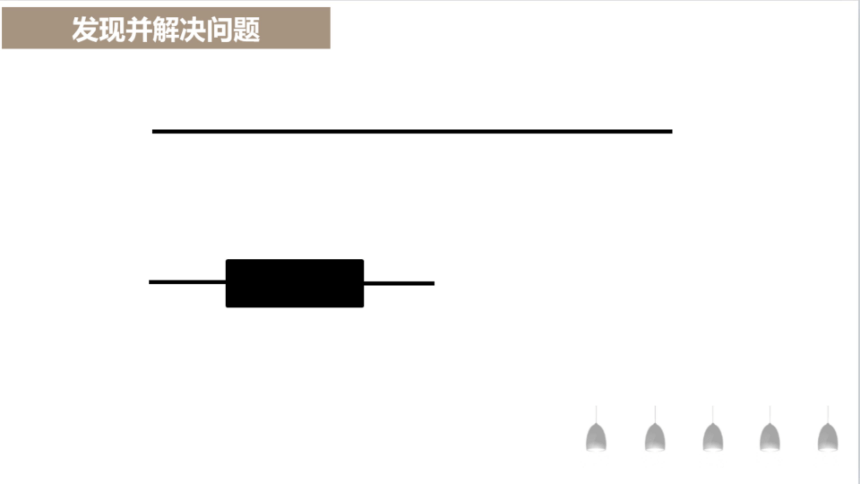

发现并解决问题

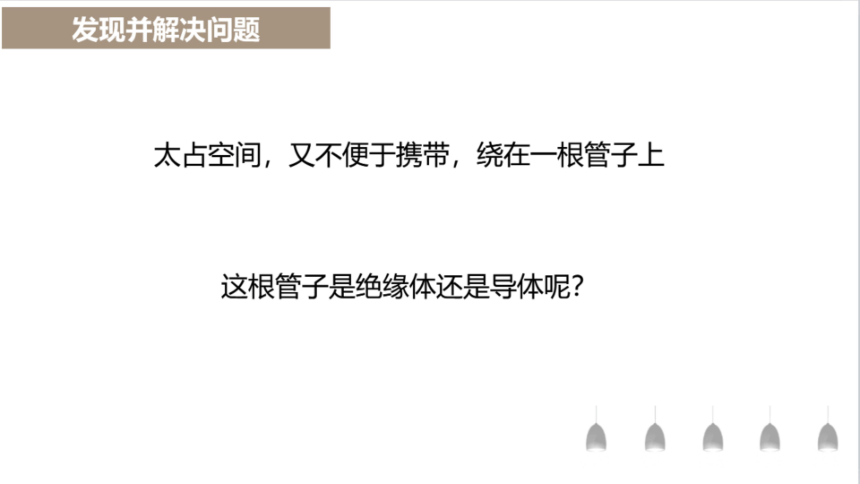

太占空间，又不便于携带，绕在一根管子上
这根管子是绝缘体还是导体呢？
发现并解决问题

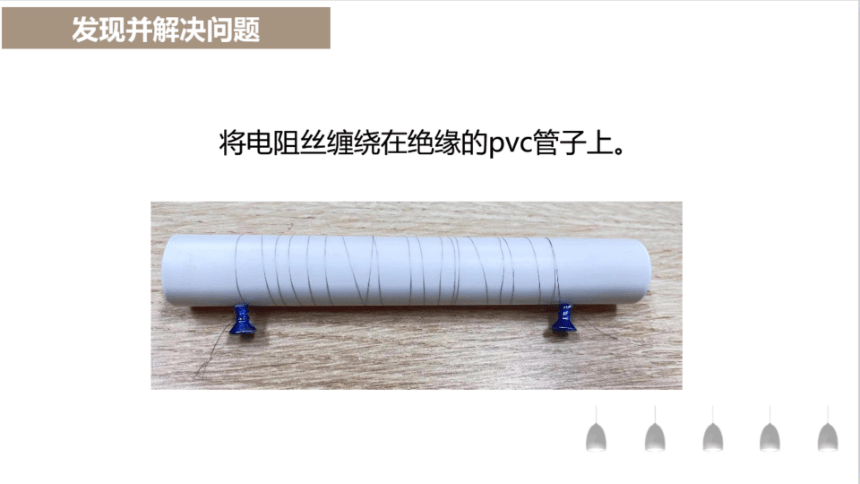

将电阻丝缠绕在绝缘的pVc管子上。
发现并解决问题
发现并解决问题
906e000

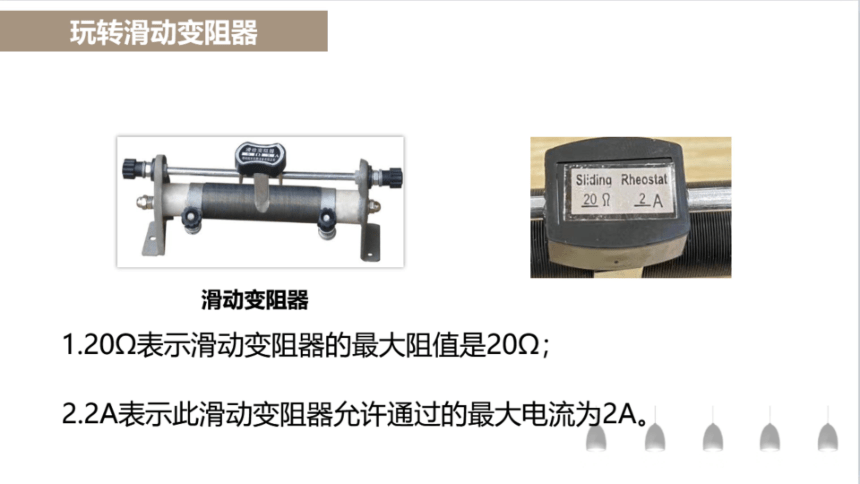

玩转滑动变阻器
Sl:dina Rheostat
20I2A
滑动变阻器
1.20Ω表示滑动变阻器的最大阻值是202：
2.2A表示此滑动变阻器允许通过的最大电流为2A。
玩转滑动变阻器

己马
元件符号
结构简图
玩转滑动变阻器

⊙
owwlkwg
接入电路一般需要两个接线柱，有几种接法呢？
探究实验
0
0.20.40.6
A
0
从保护电路角度，开关闭合前滑片移至最大阻值处。
讨论与分析
同时接CD(相当于接入一根导线)
C
同时接AB(相当于接入整个线圈)
讨论与分析
滑动变阻器的正确接线方法
”一上一下
接入电路电阻丝长度由下面接线柱决定
讨论与分析
滑动变阻器的作用：
改变电流
改变电压
生活中的变阻器
Br小
调光台灯
电火锅
生活中的变阻器
连接滑片相当于CD接线柱
电位器
生活中的变阻器
特殊变阻器
NTC
3D-25
光敏电阻
热敏电阻
湿敏电阻
课堂小结
滑动变阻器
生活中的变阻器：电位器和敏感电阻
谢谢您的聆听！再见
