透镜及其应用
透镜及其应用
生活中
的透镜
眼睛
和眼镜
显微镜
望远镜
透镜
凸透镜
成像规律
一：考点复习
F
F
F
F

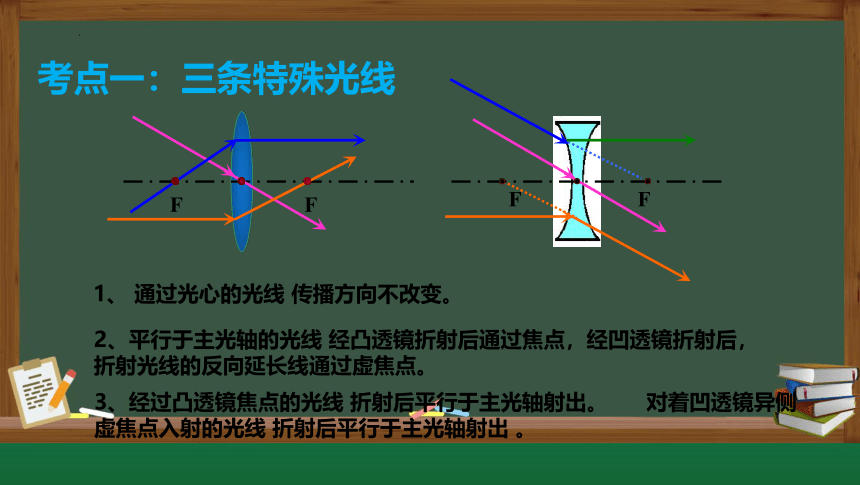

1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，经凹透镜折射后，折射光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。 对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
考点一：三条特殊光线

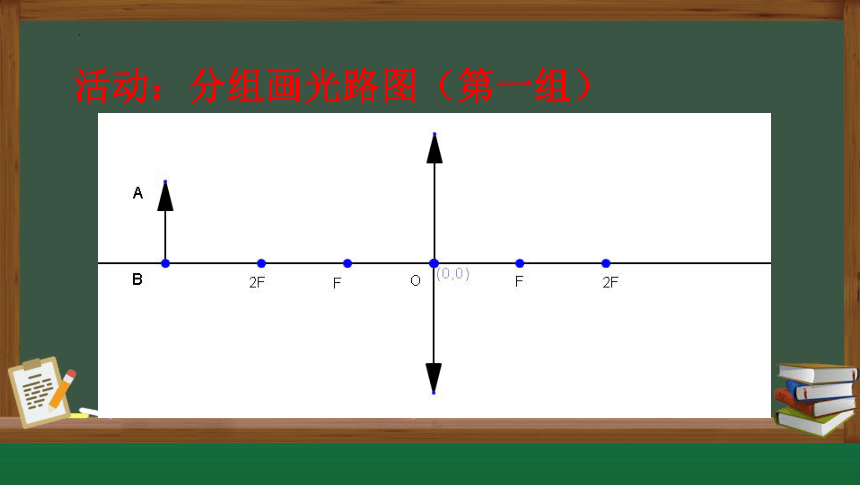

活动：分组画光路图（第一组）

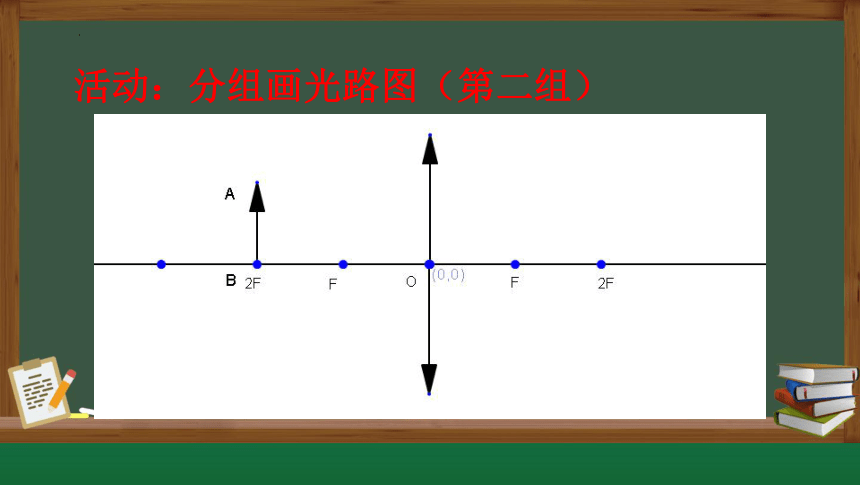

活动：分组画光路图（第二组）
活动：分组画光路图（第三组）

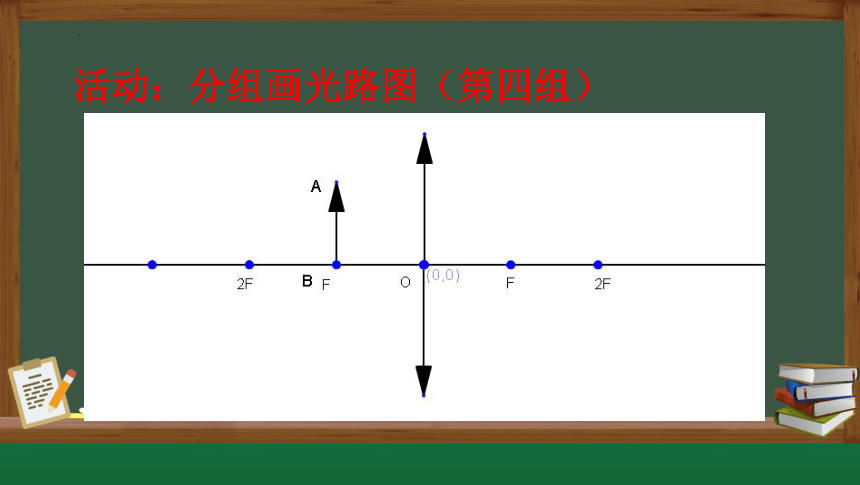

活动：分组画光路图（第四组）
活动：分组画光路图（第五六组）
动画
凸透镜成像的规律和应用
物距与焦距的关系 像距与焦距的关系 像的性质 应用
正倒 大小 虚实
u>2f
2f>v>f
缩小
照相机
倒立
实像
u＝2f
v=2f
等大
测焦距
倒立
实像
2f>u>f
v>2f
放大
投影仪
倒立
实像
u=f
-------
-------
制平行光线
------
-------
u放大
放大镜
正立
虚像
-------
一倍焦距分 ，成实像两倍焦距分 。
成实像物近像 像变大，成虚像时物近像 像变小。
实像都是 立的，虚像都是 立的。
虚实
大小
远
近
总结：凸透镜成像的规律
倒
正
考点三：眼睛和眼镜
角膜和晶状体
相当于照相机的（ ）
视网膜
相当于照相机的（ ）
凸透镜
光屏
注：普通照相机是调节暗箱长度
眼睛是调节焦距的。
近视眼：晶状体太 ，折光能力太 ，因此来自远处某点的光会聚在视网膜 ，通过佩戴 矫正。
远视眼：晶状体太 ，折光能力太 ，因此来自近处物体的光会聚在视网膜 ，通过佩戴 矫正。
近视眼、远视眼成像特点及矫正
强
凹透镜
凸透镜
前
后
弱
薄
厚
物镜：成倒立、缩小的实像，与 成像原理相同；
目镜：成正立、放大的虚像，与 成像原理相同。
考点四：显微镜、望远镜物镜和目镜成像特点
物镜：成倒立、放大的实像，与 成像原理相同；
目镜：成正立、放大的虚像，相当于 成像原理相同。
投影仪
放大镜
照相机
放大镜
显微镜
望远镜
二：实验突破
例题1（1）在桌面上放一F形光源，在距光源适当位置放一个玻璃杯，向杯中倒入水，通过玻璃杯可以看到如下图2，此时玻璃杯和水相当于一个_____________（选填“凸透镜”或“凹透镜”），F形光源在它的____________________________范围内。（2）如果把一个空试管插入水中，经过试管看到图3，则水和试管共同作用相当于一个__________（选填“凸透镜”或“凹透镜”）。
凸透镜
凹透镜
一倍焦距到二倍焦距之间
例2在“探究凸透镜成像规律”实验中，蜡烛、透镜和光屏的位置如图所示。
（1）若此时光屏上呈一清晰的像，则该像是倒立、_______(选填“放大”“等大”或“缩小”)的实像，该凸透镜的焦距为______ cm；
等大
10.0
（2）图中固定透镜位置不变，将蜡烛移到20 cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向_____(选填“左”或“右”)移动；
（3）实验过程中，蜡烛燃烧变短，光屏上蜡烛的像向 移动；
（4）光屏上呈清晰的像，老师用不透明的硬纸板紧贴凸透镜，并遮住上半部分，光屏上的像将 。（“只呈现上半部分”、“只呈现下半部分”和“呈现完整的像但变暗”）
左
上
呈现完整的像但变暗
（5）图中将一个近视眼镜片紧贴凸透镜，光屏上的像变模糊了，将光屏 （“远离”或“靠近”）凸透镜，光屏上再次呈现清晰的像。
（6）图中固定透镜位置不变，将蜡烛移到45 cm刻度线处，移动光屏_________承接到像，(选填“能”或“不能”)。此时取下光屏，应从凸透镜的__________(选填“左侧”或“右侧”)透过凸透镜观察像。
不能
右侧
远离
三：备考集训
1.如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是 （　　）
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二堆码的像变小，只需将二维
码靠近凸透镜
D．影像传感器上成的是正立的实像
B
2.如图所示是一款人行横道投影斑马线，该像相对于物是______（选填“正立”或“倒立”）______（选填“放大”、“缩小”或“等大”）的______（选填“实像”或“虚像”）。提醒行人注意安全
倒立
放大
实像
3.如图，用铁丝围成一个内径约4 mm的圆环，在清水中浸一下后取出，布满圆环的水膜犹如透镜，用这个水膜透镜贴近课本上的字，看到的是正立放大的像，此像为______(选填“实像”或“虚像”)；透过水膜透镜看远处的楼房，楼房倒立缩小了，这种成像情况与________(选填“照相机”或“幻灯机”)成像原理相同；轻轻甩去一些水(保持水膜完好)，透过水膜透镜看远处的楼房成正立、缩小的像，此时水膜透镜相当于____________(选填“凸透镜”或“凹透镜”)。
虚像
照相机
凹透镜
透镜及其应用
生活中
的透镜
眼睛
和眼镜
显微镜
望远镜
透镜
凸透镜
成像规律
说明
f:焦距 u:物距 v:像距
显微镜物镜成（倒立放大）的实像
望远镜物镜成倒立缩小的（实）像
他们目镜都成（ 正立放大）的虚像
照相机
投影仪
放大镜
u>2f时，fu=2f时，v=2f，成倒立等大的（实）像
f2f，成（倒立放大）的实像
u=f，不成像
u凸透镜
凹透镜
中间厚，边缘薄的透镜
对光线有（会聚）作用
中间薄，边缘厚的透镜
对光线有（发散）作用
眼睛
视力
矫正
晶状体和角膜相当于一个（凸透镜）
近视眼需戴由（凹透镜）矫正
远视眼需戴由（凸透镜）矫正
再见
