第十二章 第１节 杠杆
第二课时

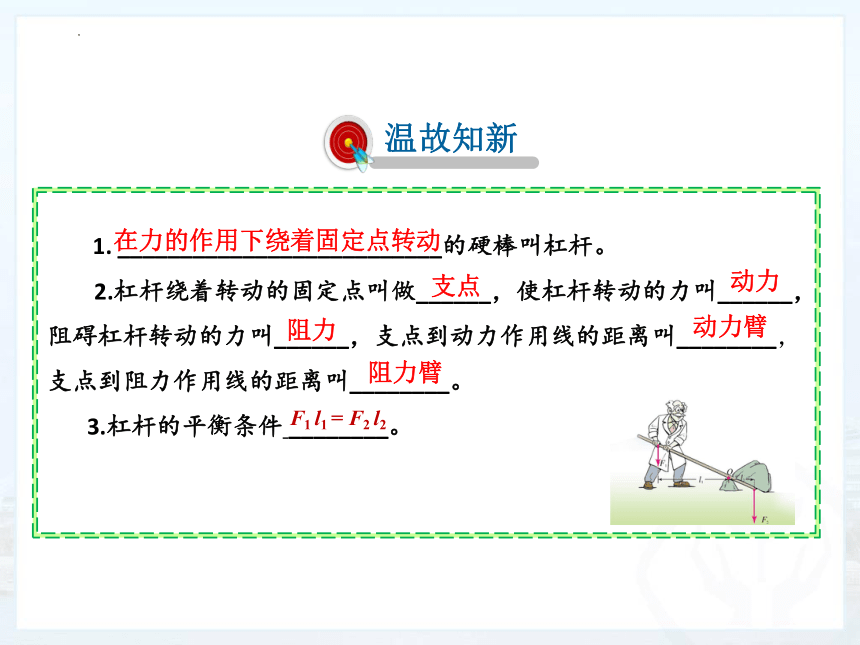

1. __________________________的硬棒叫杠杆。
2.杠杆绕着转动的固定点叫做______，使杠杆转动的力叫______，阻碍杠杆转动的力叫______，支点到动力作用线的距离叫________，支点到阻力作用线的距离叫________。
3.杠杆的平衡条件 ________。
在力的作用下绕着固定点转动
支点
动力
阻力
动力臂
阻力臂
温故知新
F1 l1 = F2 l2
给我一个支点和一根足够长的硬棒，我就能撬动地球。
——阿基米德
1.省力杠杆
省力：
用较小的力可产生较大的力；
费距离：
动力作用点多移动距离。
一、生活中的杠杆
F1 l1 = F2 l2
O
F1
F2
┓
┓
L1
L2
0
F1
F2
l1
l2
0
F1
F2
L1
L2
F1
O
l1
F2
l2
铡纸刀
修枝剪
羊角锤
省了力，却费了动力作用点移动的距离。
生活中的省力杠杆
2.费力杠杆
费力：
用较大的力却产生了较小的力；
省距离：
动力作用点少移动距离。
前
后
F1 l1 = F2 l2
l1
F1
l2
F2
Ｏ
镊子
┓
┓
L2
F1
F2
L1
∧
F2
┓
L1
动力
阻力
支点
钓鱼竿
理发剪
裁缝剪
生活中的费力杠杆
3.等臂杠杆。
既不省力，也不省距离；
但可改变力的方向。
物理天平
定滑轮
F1 l1 = F2 l2
省力杠杆
费力杠杆
省力杠杆
省力杠杆
费力杠杆
费力杠杆
杠杆种类 力臂的关系 力的关系 特点 应用举例
省力杠杆 ________ ________ _____________ 撬棒、起瓶器、手推车、夹钳等
费力杠杆 ________ ________ ______________ 镊子、钓鱼竿、筷子、船桨等
等臂杠杆 ________ _________ ________________________ 天平、定滑轮等
L1>L2
F1＜F2
省力费距离
F1＞F2　
费力省距离
L1＝L2
F1＝F2　
既不省力也不省距离
L1＜L2
杠杆的分类
1.下列工具在正常使用中，属于费力杠杆的是（ ）
A．启瓶器
B．切纸铡刀
C．食品夹
D．羊角锤
C
课堂训练
2.如图所示，用瓶起子开启瓶盖时可以抽象为一个杠杆，如果不计自重，在图中，能正确表示瓶起子工作示意图的是（　　）
A
B
C
D
B
3．如图所示，轻杆AB可以绕O点转动，在A点用细线悬挂一重物，在B点施加一竖直向下的动力，使杠杆在水平位置保持平衡。现将动力的方向改为沿虚线方向，若仍使杠杆在水平位置保持平衡，则（　　）
A．动力臂增大，动力增大
B．动力臂增大，动力减小
C．动力臂减小，动力减小
D．动力臂减小，动力增大
D
动态过程
　4：如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
B
F3
F1
F2
O
l1
l3
l2
重点：如何做最小的力
杠杆上离支点最远的点与支点的连线就是最长的力臂，此时对应最小的动力。
