(共29张PPT)

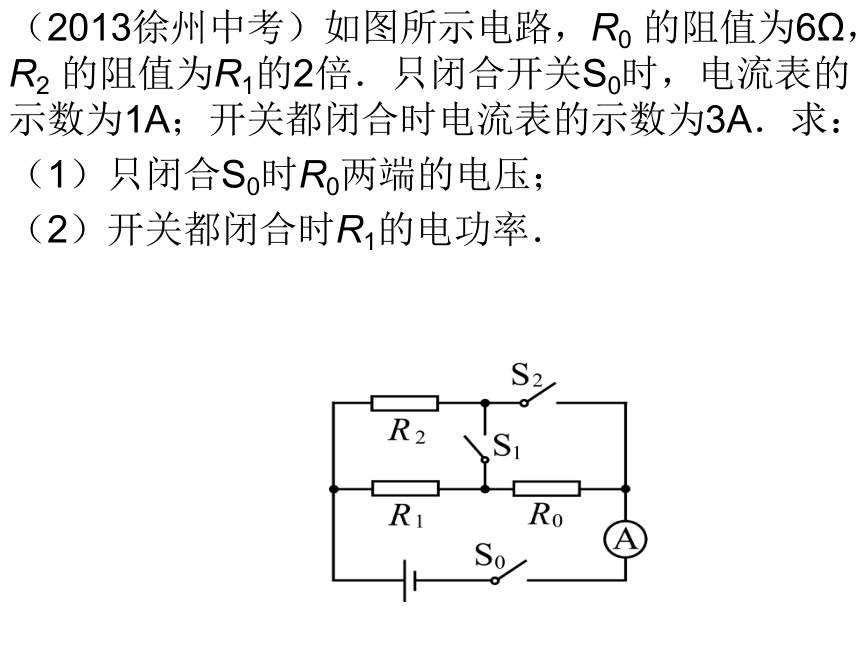

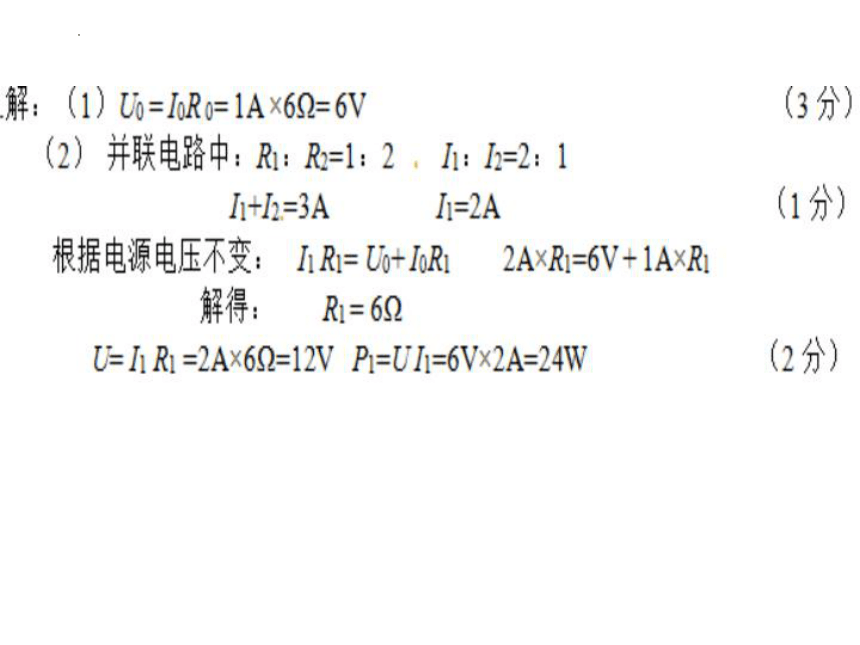

（2013徐州中考）如图所示电路，R0 的阻值为6Ω，R2 的阻值为R1的2倍．只闭合开关S0时，电流表的示数为1A；开关都闭合时电流表的示数为3A．求：
（1）只闭合S0时R0两端的电压；
（2）开关都闭合时R1的电功率．

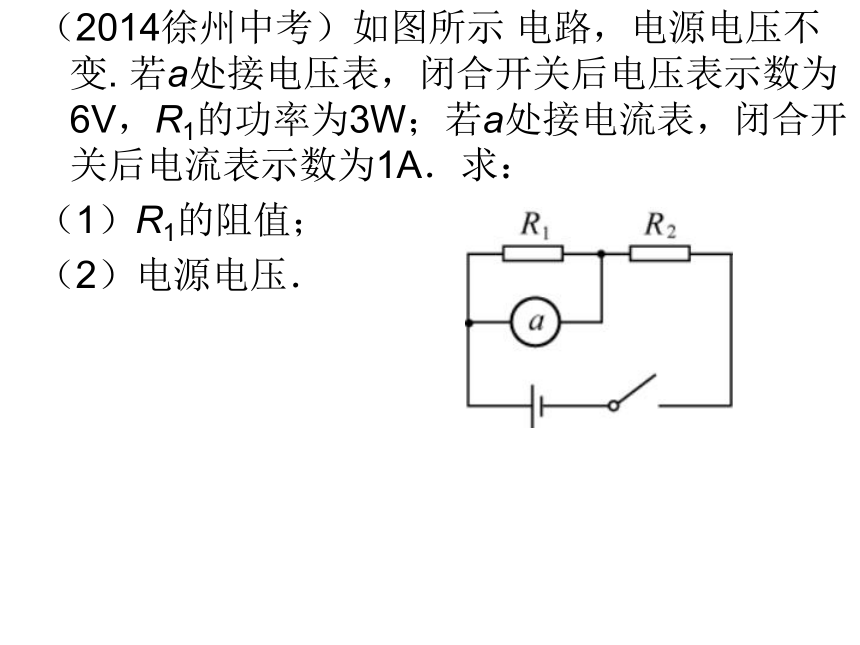

（2014徐州中考）如图所示 电路，电源电压不变. 若a处接电压表，闭合开关后电压表示数为6V，R1的功率为3W；若a处接电流表，闭合开关后电流表示数为1A．求：
（1）R1的阻值；
（2）电源电压．

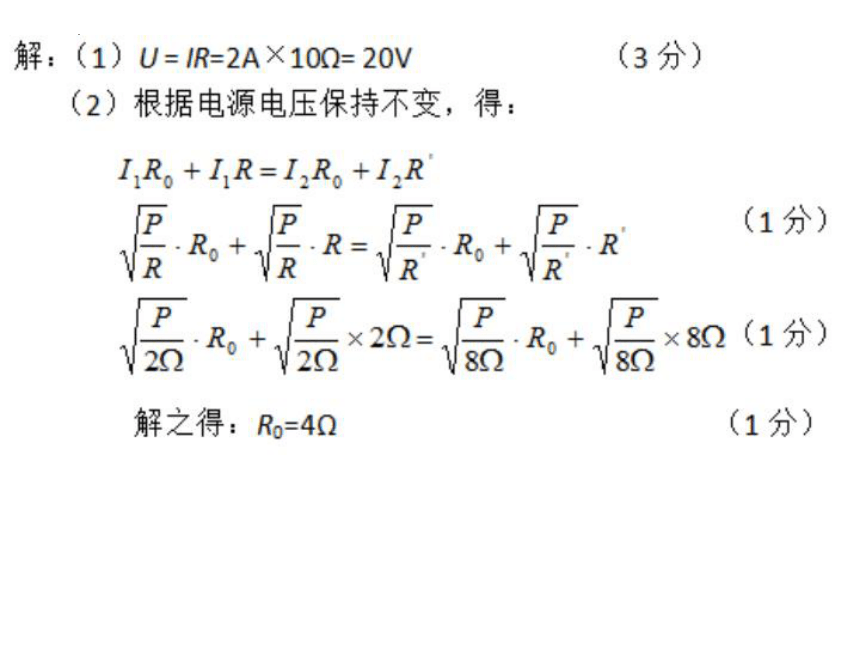

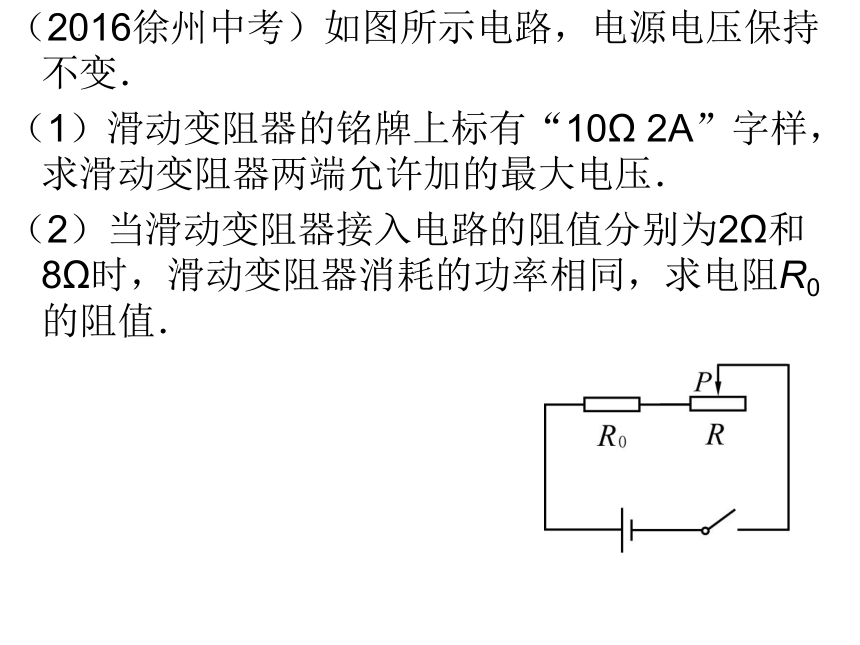

（2016徐州中考）如图所示电路，电源电压保持不变．
（1）滑动变阻器的铭牌上标有“10Ω 2A”字样，求滑动变阻器两端允许加的最大电压．
（2）当滑动变阻器接入电路的阻值分别为2Ω和8Ω时，滑动变阻器消耗的功率相同，求电阻R0的阻值．

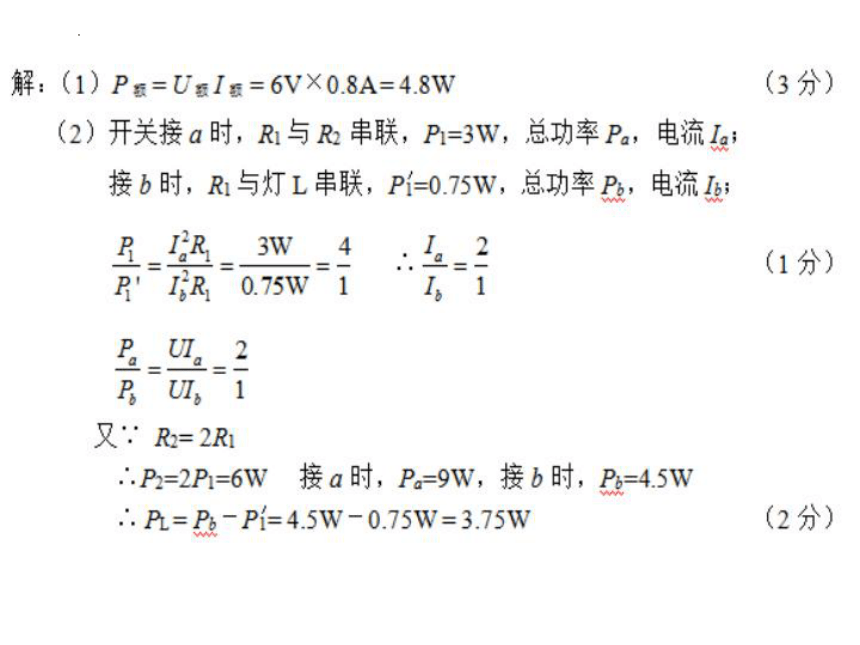

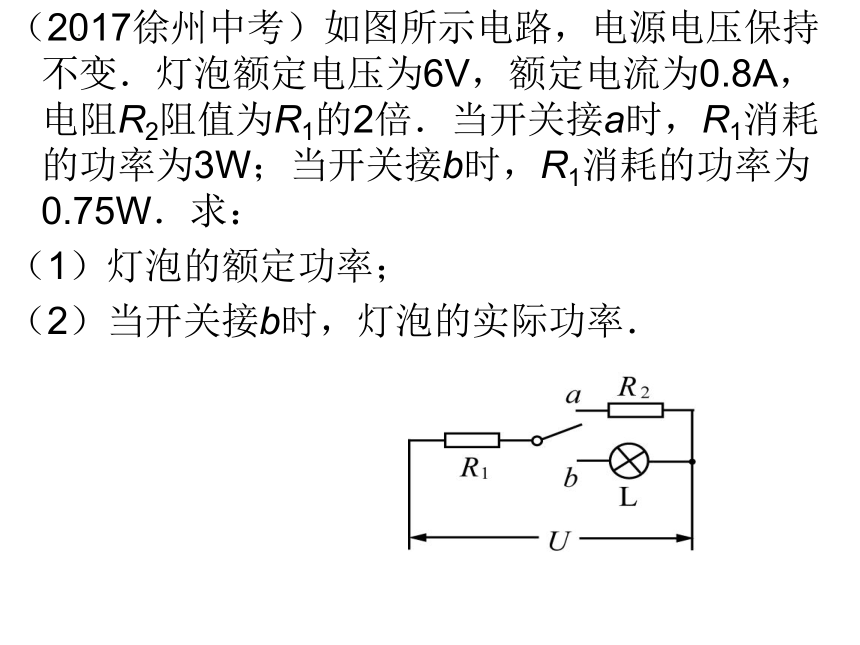

（2017徐州中考）如图所示电路，电源电压保持不变．灯泡额定电压为6V，额定电流为0.8A，电阻R2阻值为R1的2倍．当开关接a时，R1消耗的功率为3W；当开关接b时，R1消耗的功率为0.75W．求：
（1）灯泡的额定功率；
（2）当开关接b时，灯泡的实际功率．

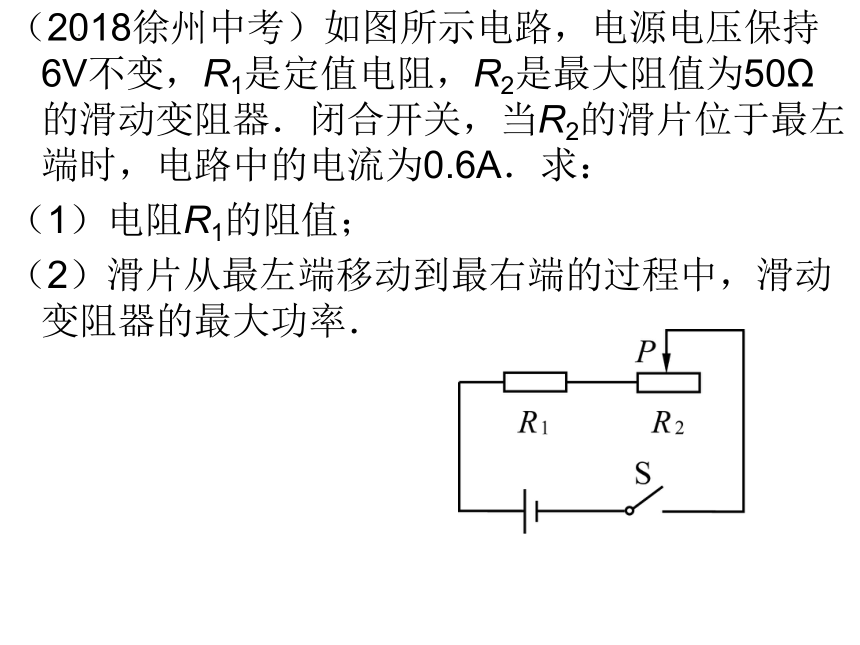

（2018徐州中考）如图所示电路，电源电压保持6V不变，R1是定值电阻，R2是最大阻值为50Ω的滑动变阻器．闭合开关，当R2的滑片位于最左端时，电路中的电流为0.6A．求：
（1）电阻R1的阻值；
（2）滑片从最左端移动到最右端的过程中，滑动变阻器的最大功率．
（2019徐州中考）定值电阻R1两端加4.5 V电压时，通过的电流为0.45 A．如图所示电路，电源电压不变，R1和定值电阻R0并联，电流表示数为0.50 A；用阻值为30Ω的电阻R2替换R1，电流表示数变为0.30 A．求：
（1）R1的阻值；
（2）电源电压．
（2020徐州中考）如图所示电路，电源电压恒为15V，定值电阻R为10Ω．
（1）求电路中的电流；
（2）在电路中和定值电阻R串联接入一个额定功率为5W的灯泡，灯泡恰好正常发光，求灯泡的额定电压．
（2021徐州中考）如图所示电路，开关S断开时，电阻R2两端的电压为2V，功率为1W；开关S闭合时，电阻R1的功率为4.5W。求：
（1）开关S断开时，通过R2的电流。
（2）R1的阻值。
1、如图所示，R0=5Ω。当滑动变阻器R的滑片P由某一位置滑到另一个位置时，电压表的示数由4V变为8V,并且滑动变阻器前后两次消耗的功率之比为25：10。求：
（1）若R0中的电流为0.2A，则R0的电功率为多少？
（2）电源电压为多大？
3、如图所示，电源电压保持不变，闭合开关，移动滑片P在某一位置时，电流表示数为0.1A，R2消耗的功率为0.5W；当滑片P移到另一位置时，电流表示数为0.3A，R2消耗的功率为0.9W。求：
（1）当R2消耗的功率为0.5W时，R2的电阻值；
（2）电源电压
4、如图所示，电源电压不变，滑动变阻器的滑片P放在c处，已知ac的电阻值为滑动变阻器的总电阻的1/3，此时电压表的示数为6V，电流表示数为1A；当把滑片P放在滑动变阻器的最大阻值的b端时，电压表的示数为9V。求：
（1）滑动变阻器的最大阻值
（2）在这两种情况下，灯泡L的功率各为多大？（灯L的电阻不变）
5、如图所示，定值电阻已知R0=3Ω，当滑动变阻器的滑片P滑到M点时，电压表示数为9V；当滑片P滑到N点时，变阻器连入电路的阻值为滑片P滑到M点时变阻器连入电路的阻值的5倍，此时电压表示数为4.5V。求：
(1) 当电压表示数为4.5V时，通过R0的电流；
(2) R0的最大功率是多少？
6、如图所示，电源电压不变，当R0中的电流为1A时，R0两端的电压为5V。当滑动变阻器R的滑片P由某一位置滑到另一个位置时，电压表的示数由4V变为8V,并且滑动变阻器前后两次消耗的功率之比为5：2 。求：
（1）R0电阻值为多大？
（2）电源电压为多大？
（3）若已知滑动变阻器的最大阻值为50Ω，通过计算说明滑动变阻器接入电路的电阻为多大时，它的功率最大，并求出最大功率.
7、如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器. 闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，求：
(1)滑动变阻器的最大电阻值;
(2) 滑动变阻器的最大电功率
乙
甲
8、如图所示，电源电压不变，当R0中的电流为1A时，R0两端的电压为5V。当滑动变阻器R的滑片P由某一位置滑到另一个位置时，电压表的示数由4V变为8V,并且滑动变阻器前后两次消耗的功率之比为5：2 。求：
（1）R0电阻值为多大？
（2）电源电压为多大？
（3）若已知滑动变阻器的最大阻值为50Ω，通过计算说明滑动变阻器接入电路的电阻为多大时，它的功率最大，并求出最大功率.
9、(徐州2018二模)如图所示，电源电压、灯丝电阻都保持不变，灯L标有“6V 3W”字样。当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5～8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍．求:
(1)灯泡的电阻
(2)电源电压
11、(徐州2020模拟)如图所示的电路中，R0为定值电阻，R为滑动变阻器．当滑动变阻器两端电压为4V时，通过的电流为0.2A，此时滑动变阻器接入电路的阻值是多大？改变滑动变阻器接入电路的阻值，当电流为0.5A时，滑动变阻器消耗的功率为0.5W，则定值电阻R0的阻值是多大
甲 乙
12、如图甲所示，电源电压不变，R1是定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端U的关系图像如图乙所示。求：
（1）滑动变阻器的最大阻值
（2）整个电路消耗的最大功率
