(共50张PPT)
专题二　作图题

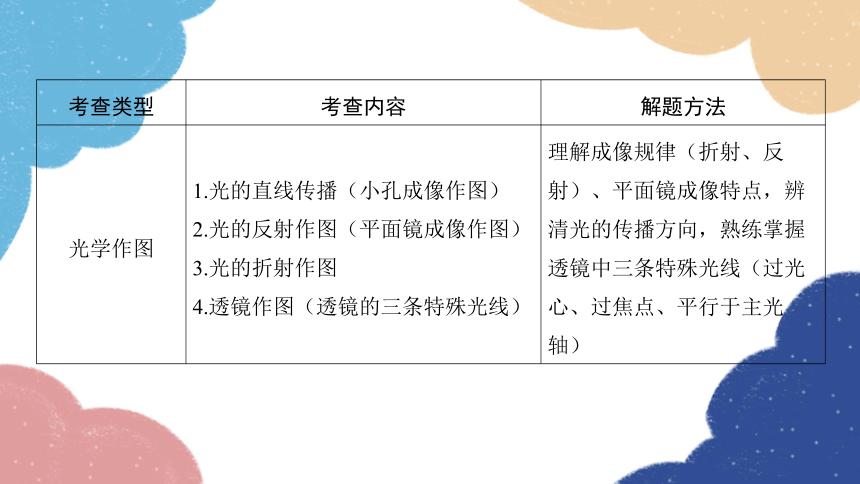

考查类型 考查内容 解题方法
光学作图 1.光的直线传播（小孔成像作图） 2.光的反射作图（平面镜成像作图） 3.光的折射作图 4.透镜作图（透镜的三条特殊光线） 理解成像规律（折射、反射）、平面镜成像特点，辨清光的传播方向，熟练掌握透镜中三条特殊光线（过光心、过焦点、平行于主光轴）
考查类型 考查内容 解题方法
力学作图 1.画物体的受力示意图 2.杠杆作图 3.组装滑轮组 作力的示意图：确定受力物体，按先重力，后弹力、摩擦力，然后其他力顺序作图.
力臂作图：一找支点、二画线、三连距离、四标箭头
组装滑轮组：1.确定承担物重的绳子的段数
2.由“奇动偶定”原则找绳子的起点连接
考查类型 考查内容 解题方法
电学作图 1.根据实物图画电路图 2.根据电路图连接实物图 3.设计电路图 4.家庭电路连接 首先判定串并联，并联电路中注意电流的分合点；实物图连接先串后并，电流表、电压表接线柱要正确，滑动变阻器接好下接线柱，靠近下接线柱阻值减小，远离下接线柱阻值增大；家庭电路中螺口灯泡与开关、三孔插座及保险丝与火线、零线的连接要弄清
考查类型 考查内容 解题方法
磁学作图 1.判断通电螺线管中电流的方向 2.判断通电螺线管的磁极 3.画通电螺线管上线圈绕法 安培定则：右手四指与电流方向一致，大拇指方向为N极

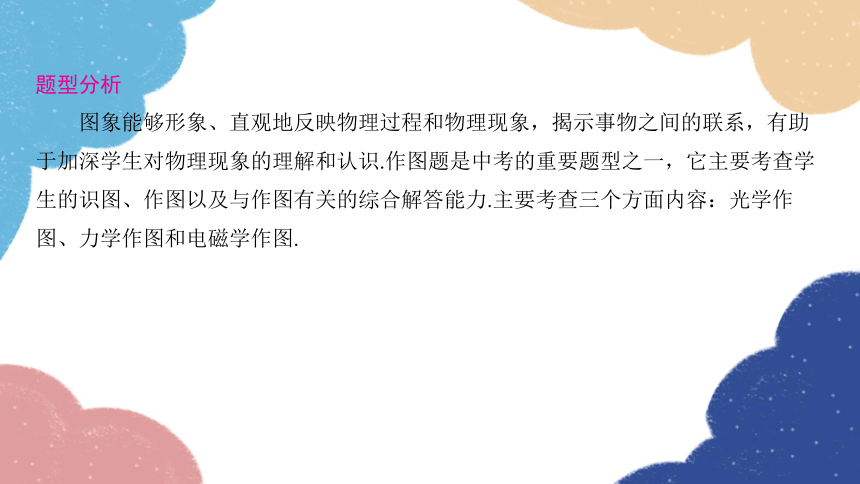

题型分析
图象能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图题是中考的重要题型之一，它主要考查学生的识图、作图以及与作图有关的综合解答能力.主要考查三个方面内容：光学作图、力学作图和电磁学作图.
典例析解
题型一光学作图

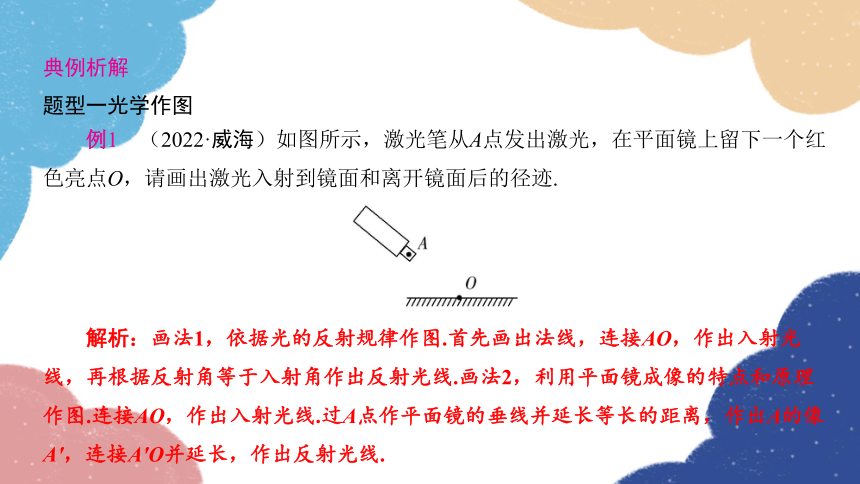

　　例1　（2022·威海）如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹.
　　解析：画法1，依据光的反射规律作图.首先画出法线，连接AO，作出入射光线，再根据反射角等于入射角作出反射光线.画法2，利用平面镜成像的特点和原理作图.连接AO，作出入射光线.过A点作平面镜的垂线并延长等长的距离，作出A的像A'，连接A'O并延长，作出反射光线.
解析：画法1，依据光的反射规律作图.首先画出法线，连接AO，作出入射光
线，再根据反射角等于入射角作出反射光线.画法2，利用平面镜成像的特点和原理
作图.连接AO，作出入射光线.过A点作平面镜的垂线并延长等长的距离，作出A的像
A'，连接A'O并延长，作出反射光线.
答案：如图所示.

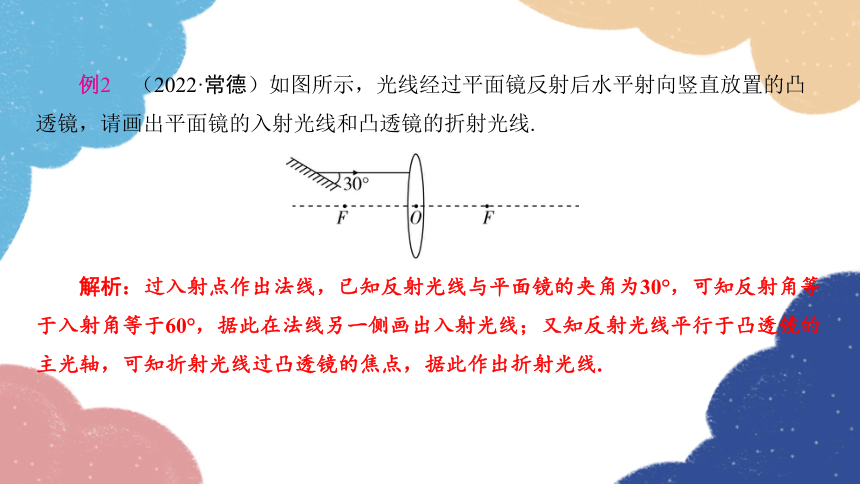

　　例2　（2022·常德）如图所示，光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线.
　　解析：过入射点作出法线，已知反射光线与平面镜的夹角为30°，可知反射角等于入射角等于60°，据此在法线另一侧画出入射光线；又知反射光线平行于凸透镜的主光轴，可知折射光线过凸透镜的焦点，据此作出折射光线.
解析：过入射点作出法线，已知反射光线与平面镜的夹角为30°，可知反射角等
于入射角等于60°，据此在法线另一侧画出入射光线；又知反射光线平行于凸透镜的
主光轴，可知折射光线过凸透镜的焦点，据此作出折射光线.

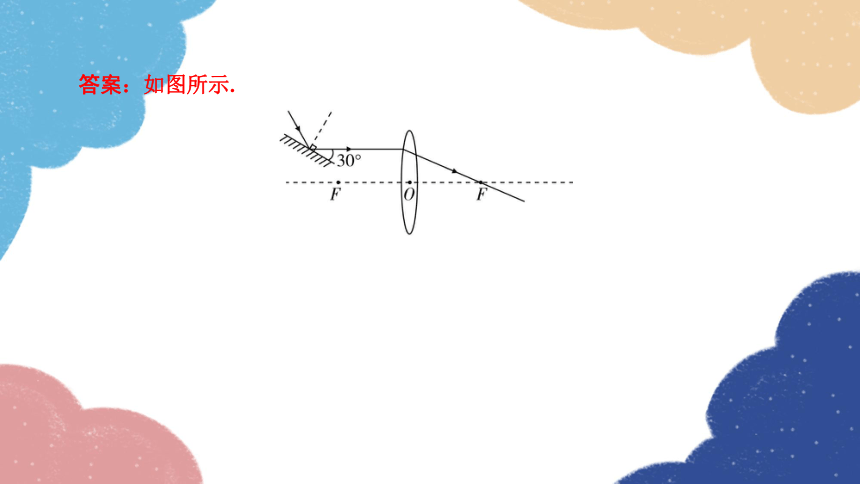

答案：如图所示.
题型二力学作图

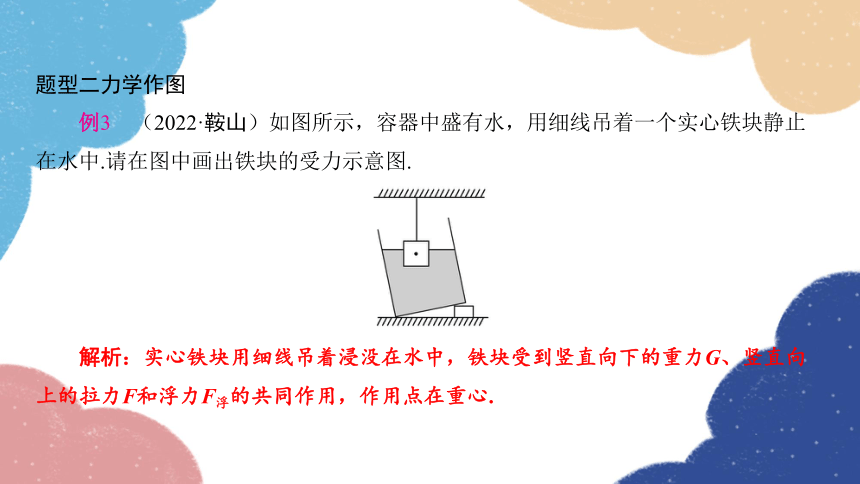

　　例3　（2022·鞍山）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中.请在图中画出铁块的受力示意图.
　　解析：实心铁块用细线吊着浸没在水中，铁块受到竖直向下的重力G、竖直向上的拉力F和浮力F浮的共同作用，作用点在重心.
解析：实心铁块用细线吊着浸没在水中，铁块受到竖直向下的重力G、竖直向
上的拉力F和浮力F浮的共同作用，作用点在重心.

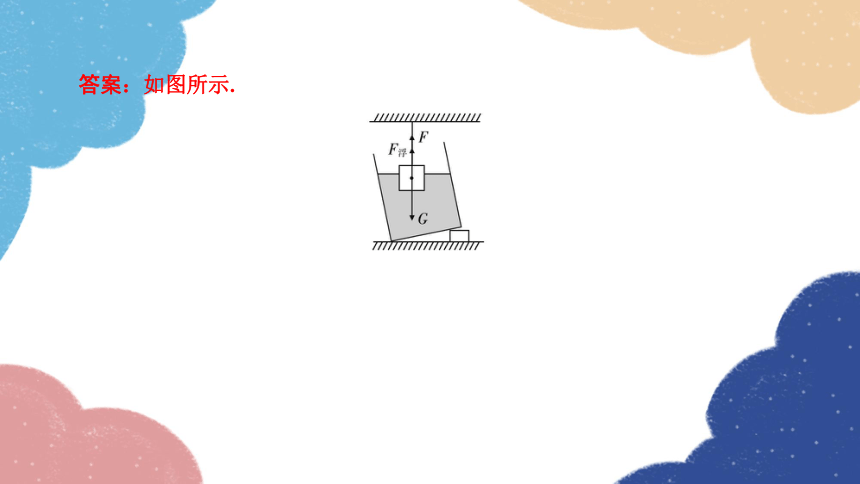

答案：如图所示.
　　例4　（2022·辽阳）图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，其简化图如图乙所示，F2为作用在B点的阻力.请在图乙中画出：
（1）在A点施加的最小动力F1及动力臂l1.
（2）阻力臂l2.
　　解析：由杠杆平衡条件F1l1＝F2l2可知，在阻力与阻力臂的乘积一定时，动力臂越长，动力越小；因此OA的连线即为最大动力臂l1，过A点作l1的垂线即为最小动力F1，过支点O作阻力F2作用线的垂线段即为阻力臂l2.
答案：如图所示.
解析：由杠杆平衡条件F1l1＝F2l2可知，在阻力与阻力臂的乘积一定时，动力臂
越长，动力越小；因此OA的连线即为最大动力臂l1，过A点作l1的垂线即为最小动力
F1，过支点O作阻力F2作用线的垂线段即为阻力臂l2.
题型三电磁学作图
　　例5　（2022·贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接.要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉.
　　解析：由题可知，两灯并联，则电流的路径有两条；开关控制干路，开关接在干路上；电流表测量干路电流，电流表串联在干路上，两条支路上均各有一灯.
解析：由题可知，两灯并联，则电流的路径有两条；开关控制干路，开关接在
干路上；电流表测量干路电流，电流表串联在干路上，两条支路上均各有一灯.
答案：如图所示.
　　例6　（2022·营口）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，无论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响.请用笔画线代替导线完成电路.
　　解析：由题意知，只有当光控开关、声控开关都闭合了灯才能亮，说明灯泡与两个开关串联，且开关与火线相连；三孔插座与灯泡并联，其接法为左零右火上接地.
解析：由题意知，只有当光控开关、声控开关都闭合了灯才能亮，说明灯泡与
两个开关串联，且开关与火线相连；三孔插座与灯泡并联，其接法为左零右火上接
地.
答案：如图所示.
　　例7　（2022·鞍山）如图所示，在通电螺线管旁悬挂一条形磁体.闭合开关后，条形磁体向左偏.请在括号内标出：
（1）通电螺线管左端的“N”或“S”极.
（2）电源左端的“＋”或“－”极.
　　解析：由图可知，条形磁体被螺线管吸引，根据异名磁极相互吸引可知，螺线管的右端为S极，左端为N极；由安培定则可知，电流从螺线管的右侧流入，左侧流出，所以电源的左端为负极.
答案：如图所示.
解析：由图可知，条形磁体被螺线管吸引，根据异名磁极相互吸引可知，螺线
管的右端为S极，左端为N极；由安培定则可知，电流从螺线管的右侧流入，左侧流
出，所以电源的左端为负极.
习题精编
1.（2022·阜新）小丽站在落地镜前看到了自己的全身像.根据平面镜成像特点，画出她在E点的眼睛通过平面镜看到自己右脚上P点像的光路图.
2.（2022·贵港）如图所示，一束光从水中斜射入空气中，入射光线为AO，请画出它的反射光线OB和折射光线OC的大致方向.
3.（2022·扬州）如图所示，请完成两条光线通过凸透镜的光路图.（F是凸透镜的焦点）
4.（2022·泰州）请完成光线通过透镜后的光路图.
5.（2022·大连）如图所示，一束光斜射到平面镜上，入射角为60°，请画出反射光线并标出反射角的度数.
6.（2022·河南）如图是某戏曲演员在平面镜前化妆的情景.请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图.
7.（2022·随州）小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”.设真实的鱼尾上有一点A，在小聪眼里这一点“跑到了A'的位置”，如图所示，请画出造成这种现象的光路图（只需用一条光线的光路示意即可，并保留作图痕迹）.
8.（2022·广安）根据入射光线和折射光线，在图中的虚线框内画出正确类型的透镜.
9.（2022·葫芦岛）如图甲所示，某景点湖景如画.小玉同学在岸边，既可看到建筑物在湖中的倒影，又可看到水中的鲤鱼.图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛.请在图乙中画出：
（1）A点在水中的像A'.
（2）小玉看到A'的光路.
（3）鱼的大致位置B'及看到B'的光路图.
10.（2022·无锡）如图所示，一束光斜射向水面，请画出它的反射光线及折射光线的大致方向.
11.（2022·南通）如图所示，物体AB正立在平面镜前，请作出物体AB在平面镜中所成的像.
12.（2022·辽阳）用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点，然后经水平地面上的平面镜反射，在墙壁上形成一个光点A.请在图中画出：
（1）a的入射光线.
（2）光点A的位置.
（3）标出反射角度数.
13.（2022·威海）用轻绳悬挂的铁球自由摆动，请画出摆动到如图所示位置时铁球的受力示意图.（忽略空气阻力）
14.（2022·宜昌）如图所示，木块正在粗糙的水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向受力的示意图.
15.（2022·河南）如图是悬挂在课桌旁的文具袋.请在图中标出文具袋重心O的大致位置，并以O为作用点画出文具袋静止时的受力示意图.
16.（2022·陕西）在图中画出足球静止时对水平地面的压力F的示意图（作用点在O点）.
17.（2022·湘潭）如图所示，钢管一端与水平地面接触，另一端被绳竖直悬吊着.请画出钢管所受重力G的示意图.
18.（2022·泸州）请在图中画出重物所受重力的示意图，并在杠杆上的B点画出能使杠杆在图示位置保持平衡的最小动力F的示意图.
19.（2022·无锡）如图所示，杠杆在水平位置平衡，支点为O，请画出A点处所受拉力F1及其力臂l1.
20.（2022·自贡）如图是“测量小灯泡电阻阻值”实验连接的实物电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式.
21.（2022·达州）某船上装有平衡警示装置，其中S为重力开关，金属片M可绕O点自由转动.当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响.请根据要求完成电路图.
22.（2022·怀化）如图所示，请根据安全用电原则，用笔画线代替导线将图中的开关和灯泡正确接入家庭电路中.
23.（2022·丹东）请用笔画线代替导线，将如图所示的家庭电路连接完整，要求开关只控制壁灯.
24.（2022·陕西）如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称.要求：闭合开关，移动滑片P时，螺线管磁性强弱改变.
25.（2022·内江）如图是两个磁极靠近时磁感线的分布情况，根据图中标示的N极，在括号内标出磁极（N或S），并标出图中静止小磁针的N极；再在a点用箭头标出磁感线方向.
26.（2022·苏州）在图中的括号内标出小磁针右端的极性，用箭头标出P点磁感线的方向.
27.（2022·云南）如图所示，请根据两条形磁体间磁感线分布情况，在括号中标出磁体的N极和S极.
28.（2022·常州）条形磁体的磁感线如图所示，小磁针处于静止状态，请在图中标出：
（1）磁感线A点处的磁场方向.
（2）小磁针的N极.
29.（2022·乐山）如图所示，根据小磁针N极所示方向，标出A点处磁感线方向和电源的“＋”“－”极.
30.（2022·辽阳）通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置.请标出：
（1）电源右侧的极性（用“＋”或“－”表示）.
（2）a点磁感线方向.
（3）小磁针静止时右端的磁极（用“N”或“S”表示）.
31.（2022·哈尔滨）如图所示，在括号内标出小磁针的N、S极和电源的正、负极.
