光的波动性
§2. 光的衍射

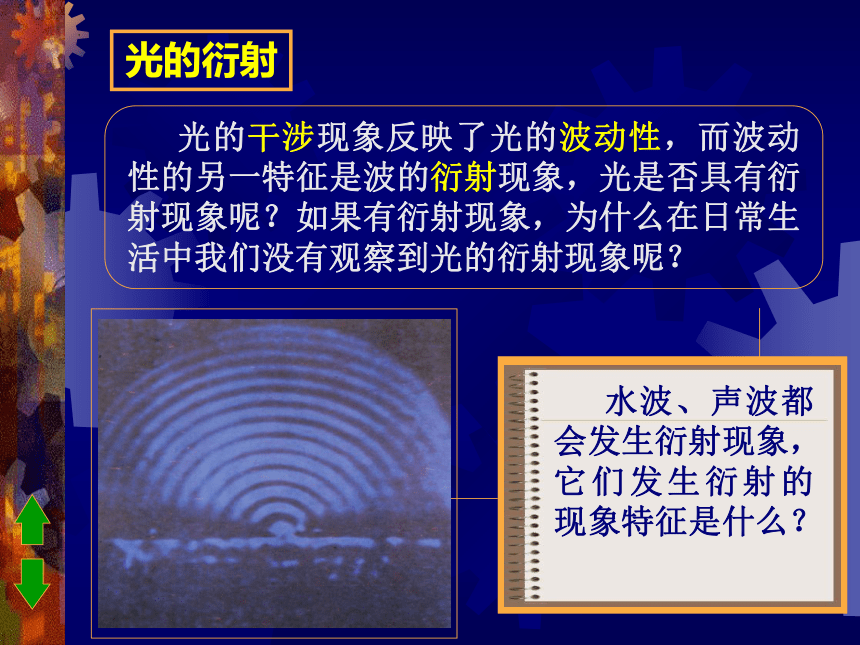

光的干涉现象反映了光的波动性，而波动性的另一特征是波的衍射现象，光是否具有衍射现象呢？如果有衍射现象，为什么在日常生活中我们没有观察到光的衍射现象呢？
水波、声波都会发生衍射现象，它们发生衍射的现象特征是什么？
光的衍射

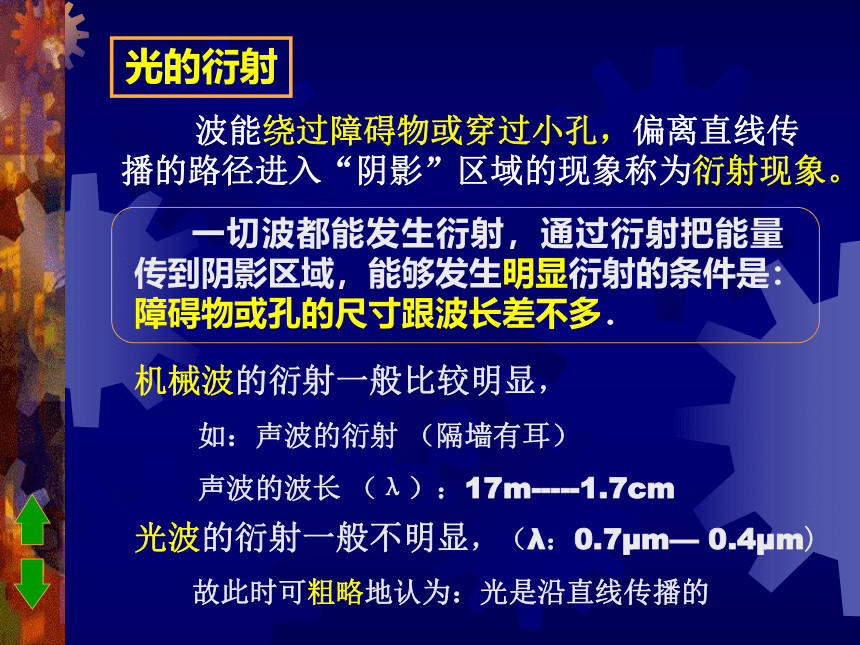

一切波都能发生衍射，通过衍射把能量传到阴影区域，能够发生明显衍射的条件是：障碍物或孔的尺寸跟波长差不多．
光的衍射
机械波的衍射一般比较明显，
如：声波的衍射 （隔墙有耳）
声波的波长 （λ）：17m-----1.7cm
波能绕过障碍物或穿过小孔，偏离直线传播的路径进入“阴影”区域的现象称为衍射现象。
光波的衍射一般不明显，（λ：0.7μm— 0.4μm)
故此时可粗略地认为：光是沿直线传播的
光的衍射
取一个不透光的屏，在它的中间装上一个宽度可以调节的狭缝，用平行的单色光照射，在缝后适当距离处放一个像屏 ．
激光束
调节狭缝宽窄
像屏
-----单缝衍射

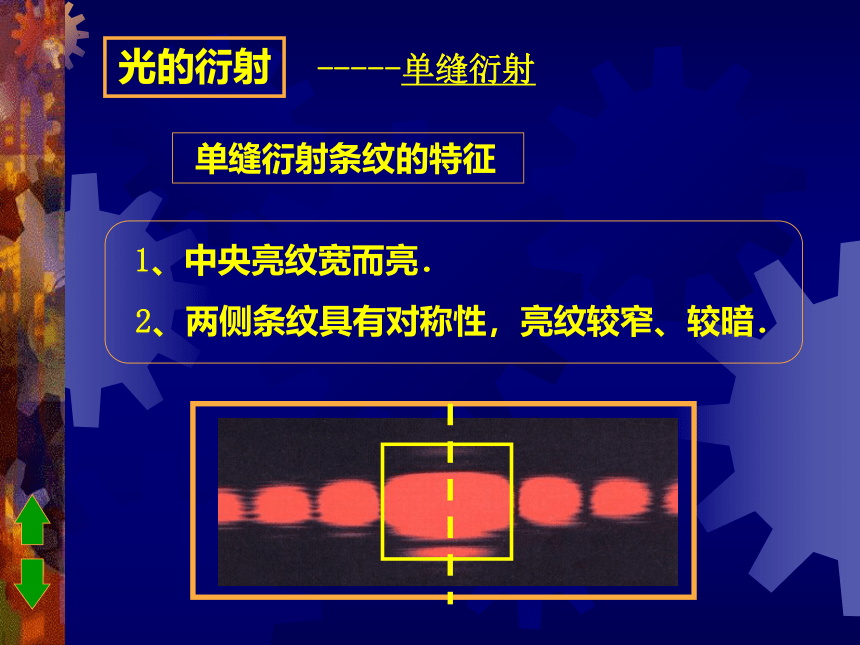

单缝衍射条纹的特征
光的衍射
1、中央亮纹宽而亮．
2、两侧条纹具有对称性，亮纹较窄、较暗．
-----单缝衍射
光的衍射

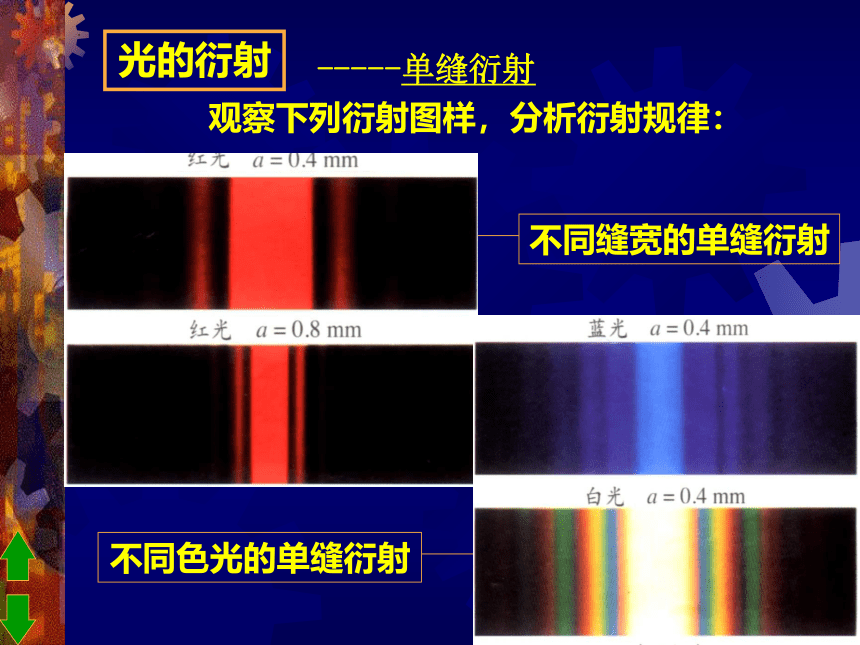

观察下列衍射图样，分析衍射规律：
不同缝宽的单缝衍射
不同色光的单缝衍射
-----单缝衍射
光的衍射
1、波长一定时，单缝窄的中央条纹宽，各条纹间距大．
2、单缝不变时，光波波长长的（红光）中央亮纹越宽，条纹间隔越大．
3、白光的单缝衍射条纹为中央为白色，两侧为彩色条纹，且外侧呈红色，靠近光源的内侧为紫色．
单缝衍射规律
单缝子波
无数个
子波波源
单缝衍射图样的明暗分布规律,是单缝处的入射波阵面上
在不同方向上的光干涉结果.
光的衍射
A
B
S
1、孔较大时，屏上出现清晰的光斑。
2、孔较小时，屏上出现衍射花样：中央为亮点，旁边为明暗圆环。
-----圆孔衍射
圆孔爱里
爱里斑
圆孔衍射
圆孔衍射
光的衍射
-----圆屏衍射
泊松亮斑
光的衍射
不只是狭缝和圆孔，各种不同形状的物体都能使光发生衍射，以至使影的轮廓模糊不清，其原因是光通过物体的边缘而发生衍射的结果．
圆板衍射
钢针的衍射
-----障碍物的衍射
