给我一个支点，我可以撬起整个地球。
——阿基米德
第1节 杠杆
第十二章 简单机械
认识杠杆

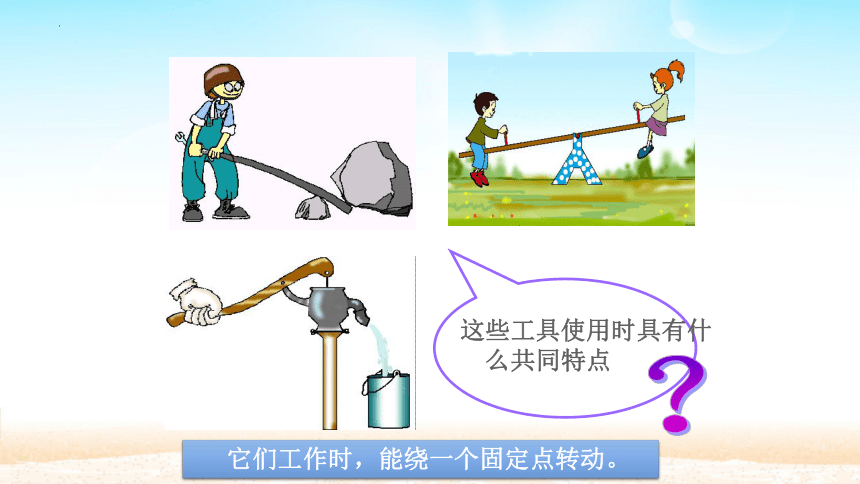

这些工具使用时具有什
么共同特点
？
　 它们工作时，能绕一个固定点转动。
认识杠杆

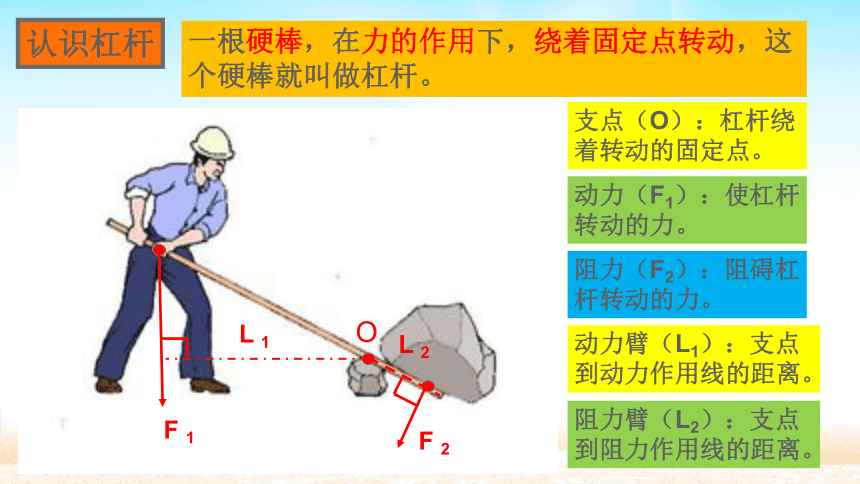

一根硬棒，在力的作用下，绕着固定点转动，这个硬棒就叫做杠杆。
支点（O）：杠杆绕着转动的固定点。
动力（F1）：使杠杆转动的力。
阻力（F2）：阻碍杠杆转动的力。
动力臂（L1）：支点到动力作用线的距离。
阻力臂（L2）：支点到阻力作用线的距离。
O
F 2
F 1
L 2
L 1
F1
F2
L1
L2
O

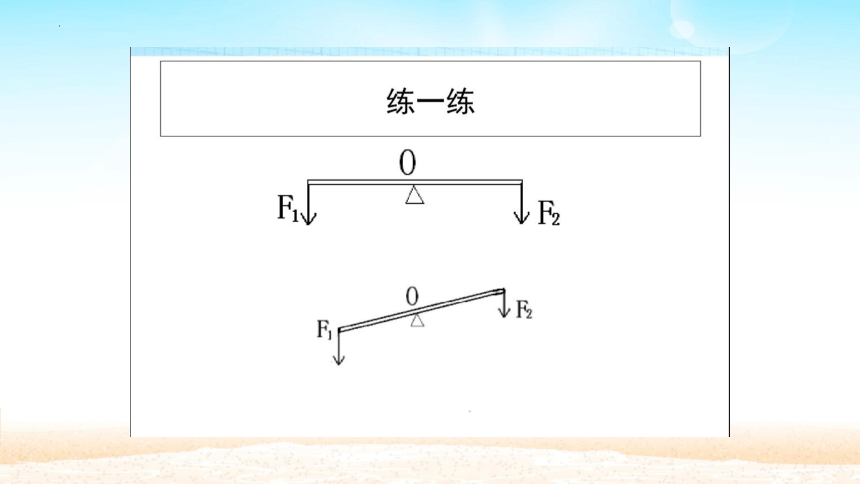

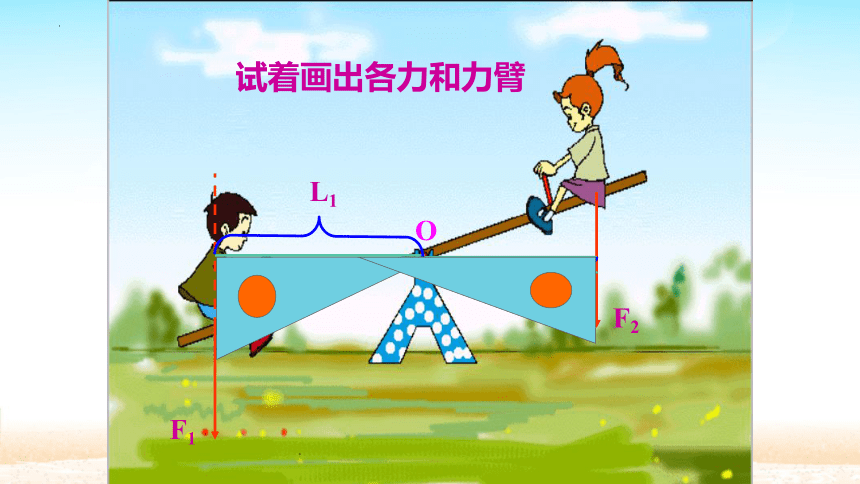

试着画出各力和力臂
1、杠杆的平衡指杠杆处于静止或匀速转动状态
实验探究
2、为什么要让杠杆在水平位置平衡？
二、杠杆的平衡条件：
1、怎样调节杠杆的平衡？如图的杠杆如何调节？
【实验过程】
归纳总结实验结论。
3、分别在杠杆左右两侧挂上不同数量的钩码，调节它们的位置，直到杠杆平衡，记录实验数据。改变钩码的数量和位置重复上述实验。
动力（F1） 动力臂（L1） 动力x动力臂 阻力（F2） 阻力臂（L2） 阻力x阻力臂
1
2
3
……
实验结论：
动力X动力臂=阻力X阻力臂
F1L1=F2L2
练习：用杠杆去撬动一块石头，如果杠杆的动力臂L1长2m，阻力臂L2长40cm。问：用多大的力能撬起重重500N的一块石头。
思考：请仔细观察，利用撬棒撬石头时，它的动力臂和阻力臂，哪个更长呢？
我们在使用时，是省力了？还是费力了呢？
F1
F2
l1
l2
o
三、生活的杠杆
省力杠杆
观察上面这三种杠杆，在使用时有何特点？
动力臂大于阻力臂，动力小于阻力，但费距离。
费力杠杆
动力臂小于阻力臂，动力大于阻力，但省距离。
等臂杠杆
动力臂等于阻力臂，动力等于阻力，不省力不费力。
托盘天平
例题1：小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。
（1）若使杠杆在 位置平衡，需把平衡螺母向 端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂 个同样的钩码，杠杆才能重新位置平衡。
（3）若在C处挂6N的钩码，用弹簧测力计作用在B点，要使杠杆在水平位置平衡，最小拉力的方向应该 ，此时弹簧测力计的示数为________。
O
A
C
B
6．如图所示，轻质杠杆OA可绕O点转动，OA=0.3m，OB=0.2m。A点处挂一个质量为2kg的物体G，B点处加一个竖直向上的力F，杠杆在水平位置平衡，则物体G的重力大小为_______N，力F大小为_______N。这是一个________杠杆。
如图所示，杠杆AOB用细线悬挂起来，分别在A、B两端分别挂上质量为m1、m2的重物时,杠杆平衡，此时AO恰好处于水平位置，AO=BO，不计杠杆重力，则m1、m2的关系为（ ）
A. m1>m2 B. m1C. m1=m2 D.无法判断
B
F1
l1
l2
F2
练习4
　如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
B
F3
F1
F2
O
L1
L3
L2
练习5
