1．随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵(主要部件为电动机)，原来可以正常工作，井水温度也正常；自从抽水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但抽水泵和井水都带电。由此可知，陈大爷家抽水电路的实际连接方式为图中的(　　)
A．B．C．D．
2．如图所示，家庭电路中的各元件及线路完好，下列说法不正确的是 (　　)
A．火线和零线间的电压为220 V
B．三孔插座即使不接地，用电器也可以正常工作，并且安全
C．开关S2断开时，人接触b点会触电
D．开关S1断开时，人接触a点不会触电
3．如图所示为某同学演示使用试电笔的几种握笔方法，其中正确的是（　　）
A．乙和丙 B．甲和丙 C．甲和丁 D．乙和丁

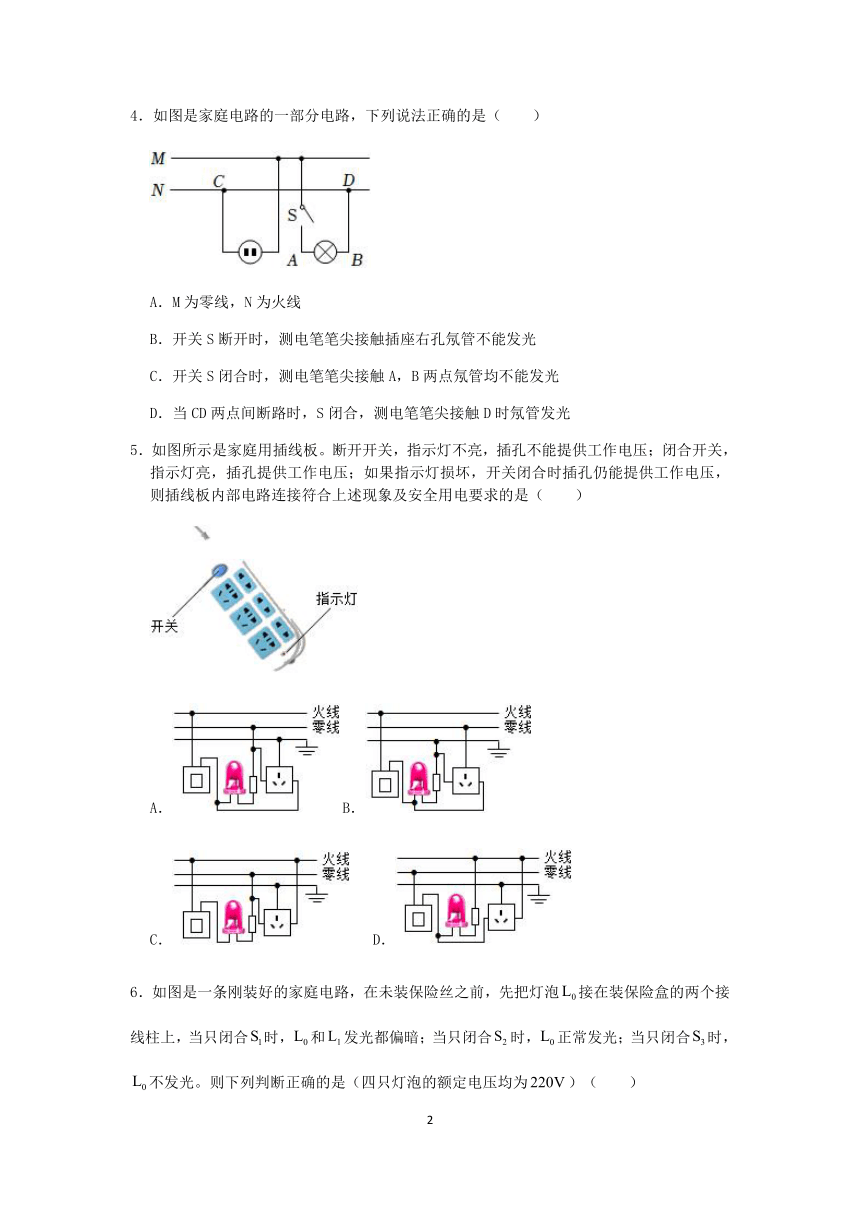

4．如图是家庭电路的一部分电路，下列说法正确的是（　　）
A．M为零线，N为火线
B．开关S断开时，测电笔笔尖接触插座右孔氖管不能发光
C．开关S闭合时，测电笔笔尖接触A，B两点氖管均不能发光
D．当CD两点间断路时，S闭合，测电笔笔尖接触D时氖管发光
5．如图所示是家庭用插线板。断开开关，指示灯不亮，插孔不能提供工作电压；闭合开关，指示灯亮，插孔提供工作电压；如果指示灯损坏，开关闭合时插孔仍能提供工作电压，则插线板内部电路连接符合上述现象及安全用电要求的是（　　）
A． B．
C． D．

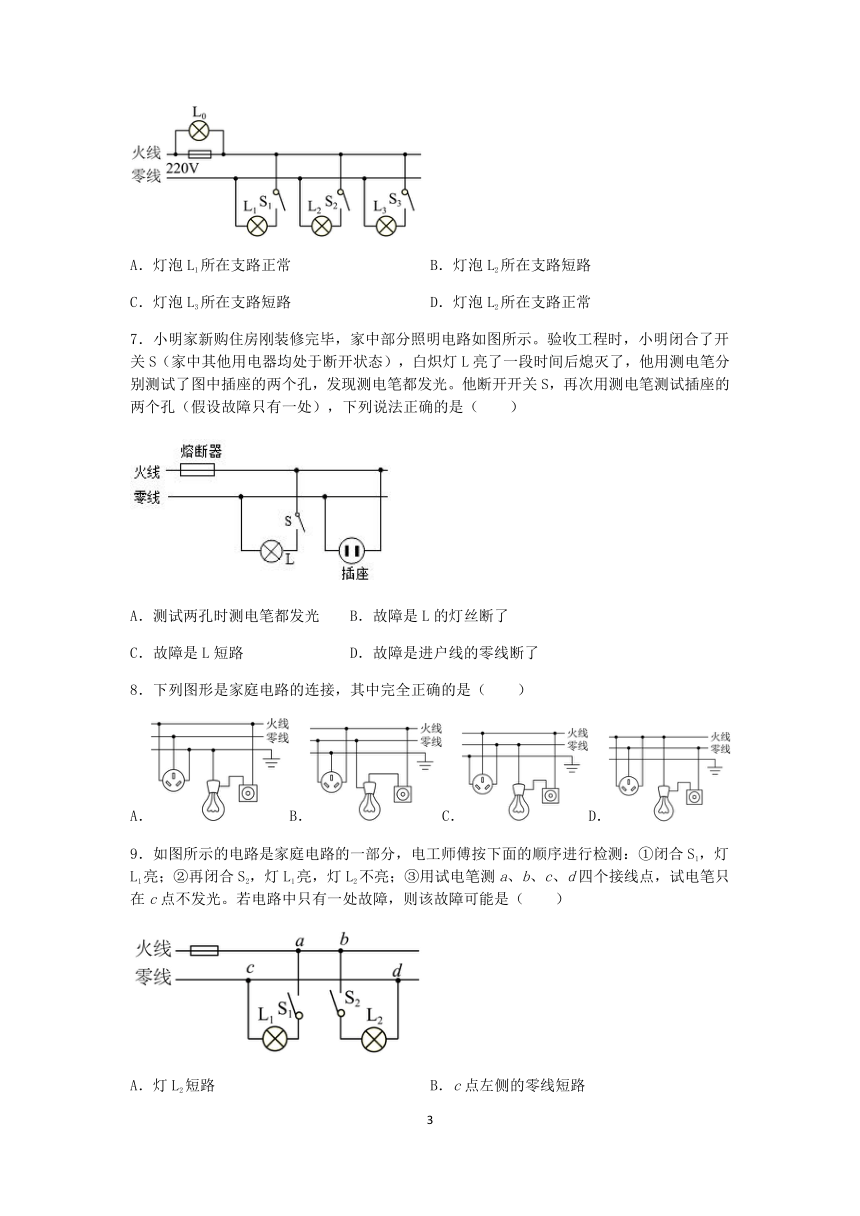

6．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡接在装保险盒的两个接线柱上，当只闭合时，和发光都偏暗；当只闭合时，正常发光；当只闭合时，不发光。则下列判断正确的是（四只灯泡的额定电压均为）（　　）
A．灯泡L1所在支路正常 B．灯泡L2所在支路短路
C．灯泡L3所在支路短路 D．灯泡L2所在支路正常
7．小明家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。他断开开关S，再次用测电笔测试插座的两个孔（假设故障只有一处），下列说法正确的是（　　）
A．测试两孔时测电笔都发光 B．故障是L的灯丝断了
C．故障是L短路 D．故障是进户线的零线断了
8．下列图形是家庭电路的连接，其中完全正确的是（　　）
A．B．C．D．
9．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，则该故障可能是（　　）
A．灯L2短路 B．c点左侧的零线短路
C．L2所在支路断路 D．c、d两点间断路
10.如图所示，是某住宅户内配电系统的方框图，结合方框图的情景，下列分析正确的是（ ）
A．空气开关①跳闸时，电路一定发生了短路
B．空调电流过大时，漏电保护器会迅速切断电流
C．漏电保护器切断电流时，空调和电灯不能工作
D．更换电灯的灯泡时，只需断开空气开关③即可
11.如图是一般住宅户内配电系统方框图，下列说法正确的是（　　）
A．E处应接入空气开关，F处接入电能表 B．若空气开关自动跳闸，一定是发生了短路
C．发现有人触电，应立即用手拉开 D．控制电灯的开关连接错误
12.如图所示，甲、乙是站在地面上，丙、丁是站在干燥的木凳上，会发生触电事故的是（　　）
A．甲、乙 B．丙、丁 C．乙、丁 D．甲、丁
13．人们的学习、生活和工作都离不开电，图中符合安全原则的是（　　）
A．电线上晾衣 B．湿手按开关
C．湿毛巾擦灯 D．用试电笔辨别火线
14．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．有金属外壳的用电器必须要接地
C．有人发生触电时应马上用手把人拉开，再施救
D．户外游玩时遇雷雨天气，可在大树下避雨
15．如图家庭电路连接正确，各元件均正常，现将洗衣机接入三孔插座，有关说法不正确的是（　　）
A．若接地线断了，则人碰到洗衣机金属外壳可能会触电
B．闭合开关时人接触B点或C点都可能引起触电
C．电灯与洗衣机是并联的，开关与电灯是串联的
D．把开关接在AB之间比接在CD之间更安全
16．电，是现代文明高速前进的动力源泉。但是安全用电更是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　　）
A．在家庭电路中一定要安装保险装置
B．三脚插头可以变成两脚插头使用
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和用电器
17．家庭电路中的触电事故，都是人体直接或间接与 _____线接通造成的；如图所示的家庭电路，当闭合开关时，发现电灯不亮，若原因是图中打“×”的位置发生了断路，在开关闭合的情况下，用测电笔测试电路中A点时，测电笔氖管 _____（选填“会”或“不会”）发光。
18．图甲是台灯的实物图，图乙是该台灯的电路图，A、B表示台灯插头的两个插脚。
（1）小明将台灯插头插入插座后，闭合台灯开关，发现台灯L1不发光。电路中开关及导线接触良好，用测电笔检测M点，氖管发光，再测N点，氖管不发光，则可知台灯L1出现　 　(填“开路”或“短路”)故障。
（2）图丙是某种测电笔的结构图，使用时手指千万不能接触测电笔的　 　(填字母)部位。
19.学习了家庭电路后，小科对家庭电路进行了调查研究。请回答：
（1）如图甲是空气开关的原理图，当电路中电流过大时，通电线圈P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路。可见空气开关切断电路是利用了电流的　 　效应。
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图乙的带开关的插座后，只要拨动下开关就可以断开电了。小科仔细观察了如图乙的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图。则图中最上面的a线应该是　 　线。
20．图甲为某家用电路示意图，为防止电路短路而引发火灾，小明欲将某款双金属片断路器接入该家庭电路中，图乙为断路器分别在“电路正常”和“某处短路”两种状态的示意图。
（1）图甲中灯泡与插座的联接方式是 　并联　。
（2）将断路器接入图甲中M处时，应选择a.b.c中的 　a、c　两个接线柱。
（3）小明将该断路器接入图甲中N处，在使用中因电灯L发生短路导致断路器断开，若用测电笔测试插座三个孔的带电情况，其中能使氖管发光的是 　BC　。（可多选）
A.接地插孔
B.零线插孔
C.火线插孔
21．图甲是一个开关插座，利用开关控制插座的通断电。图乙是该插座背面的接线示意图。
（1）导线b是 　 　（选填“火线”、“零线”或“地线”）
（2）开关和插座的连接方式是 　 　。
22．（连云港中考真题）家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1，若L正常发光说明L1_____；只闭合S、S2，若L发出暗红色的光(发光不正常)，说明L2______(选填“正常”“短路”或“断路”)。通常人体安全电压不高于_______V，生活中要注意用电安全。
参考答案
1．B
【解析】在家庭电路中，为了用电安全，开关必须接在火线上。当断开开关后，用电器切断与火线的连接，从而保证用电安全。根据题意可知，开关断开后，井水温度升高，说明有电流经过井水而发热，即井水通过导线与火线相连，也就是开关接在零线上，水泵直接接在火线上。 故选B。
2．B
【解析】A.火线和零线间的电压为220 V，故A正确不合题意；
B.三孔插座即使不接地，用电器也可以正常工作，但是失去了用电器金属外壳漏电时对人体的保护作用，故B错误符合题意；
C.开关S2断开时，人接触b点时，通过灯泡与火线相连，并与大地构成通路，因此会触电，故C正确不合题意；
D.开关S1断开时，人接触a点时，不能与火线连通，因此不会触电，故D正确不合题意。 故选B。
3．解：使用测电笔时，手如果不接触尾部金属体，氖管不会发光，是辨别不出火线和零线的；手如果接触笔尖金属体会发生触电事故。
所以甲、丙符合操作规则，乙、丁不符合操作规范。
故选：B。
4．解：A、由图可知，开关接在了A与M之间，所以M是火线、N为零线，故A错误；
B、开关S断开时，插座右孔与火线相连，氖管能发光，故B错误；
C、开关S闭合时，A与火线相连，则A点氖管会发光，B与零线相连，不发光，故C错误；
D、当CD两点间断路时，S闭合，D与火线相连，测电笔笔尖接触D时氖管发光，故D正确。
故选：D。
5．解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，根据四个选项可知，A正确。
故选：A。
6．AB
【解析】将额定电压为的“校验灯”接在保险丝的两只接线柱上，相当于把此灯串联接入电路中。
A．当只闭合时，和都偏暗，说明、两端都有电压，且分得的电压低于，则所在支路正常，故A正确；
BD．当只闭合时，正常发光，说明两端的电压为，则灯泡所在支路短路，故B正确，D错误；
C．当只闭合时，L0、不发光，说明所在支路断路，故C错误。
7．D
【解析】闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连。如图，右孔和火线相连（如图中绿色的划线），测电笔的氖管发光。图中左孔和火线相连（如图中红色划线），测电笔的氖管发光。
此时断开开关，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光；测电笔接触右孔时，氖管照常发光。
经过上面的分析可知，灯泡亮了一段时间后熄灭，是因为图中的进户零线断路（如图中蓝色划线），故ABC错误，D正确。
8．B
【解析】带有开关的灯泡，灯泡与开关串联，火线接开关的一端，零线接灯泡的螺旋套；灯泡与插座并联，三孔插座的连接应为“上孔接地线；左孔接零线；右孔接火线”。
A．图中三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故A错误；
B．由图得，开关、灯泡和三孔插座的接法均符合连接要求，故B正确；
C．三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故C错误；
D．开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”的要求，故D错误。
9．D
【解析】A．假设灯L2短路，那么到第二步时，再闭合S2，电路的电流会很大，将保险丝烧断，那么就没有电流流过灯L1，灯L1不亮，这与题意不符合，假设不成立，故A不符合题意；
B．假设c点左侧的零线短路，那么到第二步时，再闭合S2，灯L2还是会亮，这与题意不符合，假设不成立，故B不符合题意；
C．假设L2所在支路断路，那么闭合S1，灯L1亮，再闭合S2，灯L1还是会亮，灯L2不亮，用试电笔测d点时，由于L2的断路，没有电流流到d点，试电笔在d点也发光，这与题意不符合，假设不成立，故C不符合题意；
D．假设c、d两点间断路，闭合S1，灯L1可以亮，再闭合S2，灯L1亮，电流流过灯L2后，再流到d点，由于c、d两点间断路，电流不能流过零线，灯L2不亮，用试电笔测a、b两点时，有电流流过试电笔，试电笔发光，测d点时，由于c、d两点间断路，电流不能流回零线，则电流会流过试电笔，试电笔发光，而测c点时，电流流过c点后，直接回零线，不会流过试电笔，试电笔不发光，这与题意相符合，假设成立，故D符合题意。
10.D
【解析】A．空气开关①跳闸的原因是干路上电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，故A错误；
B．空调电流过大时，控制空调的空气开关②迅速切断电流，漏电保护器在另一条支路，互不影响，故B错误；
C．漏电保护器切断电流时，插座不能工作，空调和电灯与插座并联在另外的支路，互不影响，空调和电灯可以正常工作，故C错误；
D.更换电灯的灯泡时，只需断开控制灯泡的空气开关③即可，防止发生触电事故，D正确。
11.D
【解析】A．家庭电路中，进户线进入家庭后首先要安装电能表，然后再安装空气开关，故A错误；
B．空气开关自动跳闸的原因是电流过大，引起家庭电路电流过大的原因有两个：一是短路；二是总功率过大，故B错误；
C．当发现有人触电时，首先要做的是切断电源。如果立即用手拉，由于人体导体，拉人者也会触电，故C错误；
D．如图可知，控制灯泡的开关接在了零线上，这样即使开关断开，灯泡仍然带电，非常危险，正确的接法是开关接在火线上，故D正确。
12.D
【解析】当人体成为闭合电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故。图甲中，人的一只手接触火线，由于站在地上，导线、人体、大地和电网中供电设备同样构成了闭合电路，电流同样会流过人体，发生触电事故；图丁中，人一只手接触火线，另一支手接触零线，人体、导线和电网中的供电设备构成了闭合电路，大电流流过人体，会发生触电事故；图乙中双手接触的是零线，没有电流流过人体，不会发生触电；图丙中人站在干燥的木凳上，没有构成闭合的电路，没有电流流过人体，不会发生触电。故ABC不符合题意，D符合题意。
13．D
【解析】A．湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A不符合题意；
B．因为水是导体，并且具有流动性，一旦与火线相连，人就会发生触电事故，故B不符合题意；
C．因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，所以这种做法是不正确的，故C不符合题意；
D．用试电笔辨别火线时手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；符合安全用电原则，故D符合题意。
14．B
【解析】A．当发生短路或用电器的总功率过大时，都会引起电路中的电流过大，空气开关就会出现“跳闸”现象，故A错误；
B．把用电器的金属外壳与大地连接起来，可以防止外壳带电引起的触电事故，故B正确；
C．发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开，不能用手直接拉，防止施救者也触电，故C错误；
D．雷雨天，人不能在大树底下避雨，否则可能会被雷击中，故D错误。
15．B
【解析】A．若接地线断了，则洗衣机漏电时，人碰到洗衣机金属外壳可能会触电，故A正确，A不符合题意；
B．闭合开关时人接触B点，人体加在火线与大地之间，会造成触电事故，闭合开关时人接触C点，人体和CD间的导线并联在电路中，人体的电阻很大，人体被短路，几乎没有电流从人体通过，不会发生触电事故，故B错误，B符合题意；
C．家庭电路中各用电器工作时互不影响，是并联的，即电灯与洗衣机是并联的，开关控制用电器，应与用电器串联，故开关与电灯是串联的，故C正确，C不符合题意；
D．出于安全用电的考虑，开关应接在火线和灯之间，这样断开开关时，灯不会带电，故把开关接在AB之间比接在CD之间更安全，故D正确，D不符合题意。
16．B
【解析】A．家庭电路中一定要安装保险装置，且接在火线上，在电流过大时能自动切断电源，保护电路，故A不符合题意;
B．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电流及时导向大地，易发生触电事故，故B符合题意；
C．安全用电的原则是不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．插座、导线和家用电器等达到使用寿命后继续使用，容易造成触电事故，要及时更换达到使用寿命的插座、导线和用电器，故D不符合题意。
17． 火 会
【解析】由于火线与大地和零线的电压为220V，当人体直接或间接与火线接触时，就会造成触电。
图中，开关接在火线与电灯之间，开关闭合后，若“×”的位置发生了断路，A点还与火线连通，所以用测电笔测试A点时，氖管会发光。
18．（1）开路（2）d
【解析】（1）测电笔接触M点时氖管发光，说明M点与火线相连。测电笔接触N点时不发光，说明N点与M点之间是断开的，即台灯L1出现开路故障。
（2）使用测电笔时，人体必须与尾部的金属体接触，这样它才能正常工作。而不能接触笔尖上的金属体，这样会造成触电，故选d。
19.（1）磁（2）零
【解析】（1）如图甲是空气开关的原理图，当电路中电流过大时，通电线圈P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路。可见空气开关切断电路是利用了电流的磁效应。
（2）在家庭电路中，为了用电安全，开关必须接在火线上。根据图丙可知，开关与b相接，因此b为火线，而c为地线，那么a肯定是零线。
20．解：（1）由图可知，灯泡与插座工作时互不影响，是并联的；
（2）将断路器接入图甲中M处时，断路器正常工作，应选择a、c两个接线柱；
（3）小明将该断路器接入图甲中N处，在使用中因电灯L发生短路导致断路器断开，三孔插座的右孔接的是火线，左孔通过灯泡接到火线上，所以火线插孔、零线插孔都能时测电笔的氖管发光，故BC正确。
故答案为：（1）并联；（2）a、c（3）BC。
21．解：（1）在家庭电路中，为了用电器的安全，开关应接在火线和用电器之间，所以导线b是火线；
（2）根据题意可知，开关能控制插座的通断电，所以开关与插座是串联的。
故答案为：（1）火线；（2）串联。
22． 短路 正常 36
【解析】家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭合闸刀开关，然后逐个合上各用电器的开关，若发现校验灯发出暗红色的光 （发光不正常），此校验灯电压应小于220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间，故该支路没有短路，故正常；
当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡L1发生了短路。
经验表明，对于人体的安全电压是不高于36V的电压。
