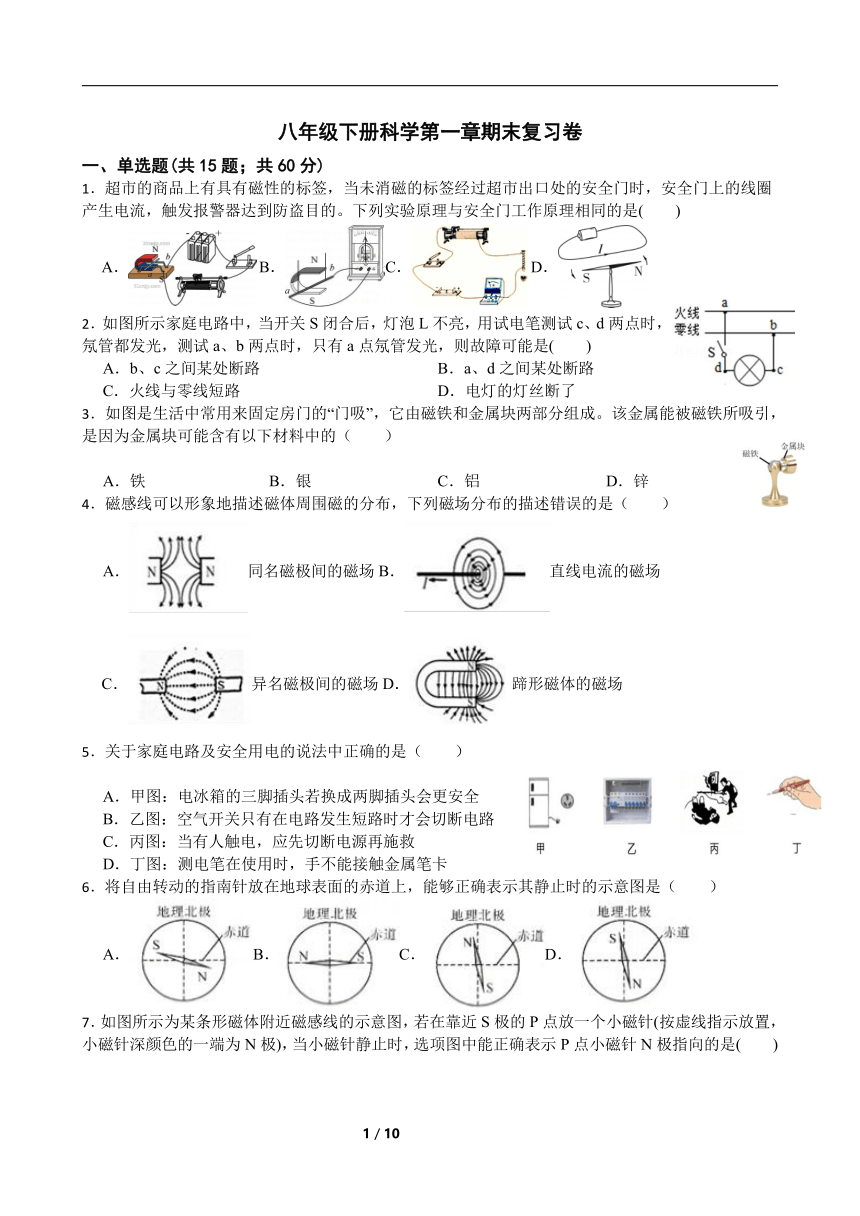

八年级下册科学第一章期末复习卷
一、单选题(共15题；共60分)
1．超市的商品上有具有磁性的标签，当未消磁的标签经过超市出口处的安全门时，安全门上的线圈产生电流，触发报警器达到防盗目的。下列实验原理与安全门工作原理相同的是(　　)
A．B．C．D．
2．如图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是(　　)
A．b、c之间某处断路 B．a、d之间某处断路
C．火线与零线短路 D．电灯的灯丝断了
3．如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成。该金属能被磁铁所吸引，是因为金属块可能含有以下材料中的（　　）
A．铁 B．银 C．铝 D．锌
4．磁感线可以形象地描述磁体周围磁的分布，下列磁场分布的描述错误的是（　　）
A．同名磁极间的磁场B．直线电流的磁场
C．异名磁极间的磁场D．蹄形磁体的磁场
5．关于家庭电路及安全用电的说法中正确的是（　　）
A．甲图：电冰箱的三脚插头若换成两脚插头会更安全
B．乙图：空气开关只有在电路发生短路时才会切断电路
C．丙图：当有人触电，应先切断电源再施救
D．丁图：测电笔在使用时，手不能接触金属笔卡
6．将自由转动的指南针放在地球表面的赤道上，能够正确表示其静止时的示意图是（　　）
A．B．C．D．

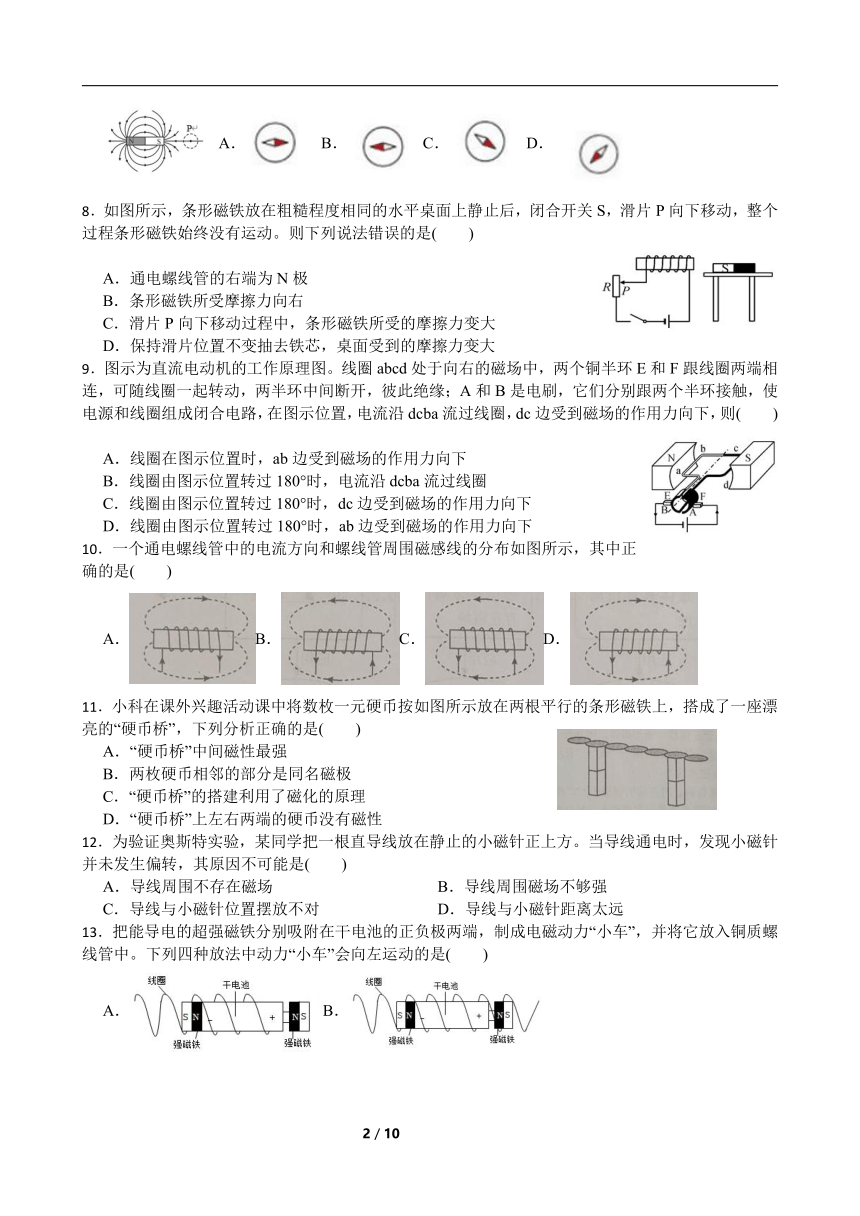

7．如图所示为某条形磁体附近磁感线的示意图，若在靠近S极的P点放一个小磁针(按虚线指示放置，小磁针深颜色的一端为N极)，当小磁针静止时，选项图中能正确表示P点小磁针N极指向的是(　　)
A．B．C．D．
8．如图所示，条形磁铁放在粗糙程度相同的水平桌面上静止后，闭合开关S，滑片P向下移动，整个过程条形磁铁始终没有运动。则下列说法错误的是(　　)
A．通电螺线管的右端为N极
B．条形磁铁所受摩擦力向右
C．滑片P向下移动过程中，条形磁铁所受的摩擦力变大
D．保持滑片位置不变抽去铁芯，桌面受到的摩擦力变大
9．图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路，在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则(　　)
A．线圈在图示位置时，ab边受到磁场的作用力向下
B．线圈由图示位置转过180°时，电流沿dcba流过线圈
C．线圈由图示位置转过180°时，dc边受到磁场的作用力向下
D．线圈由图示位置转过180°时，ab边受到磁场的作用力向下
10．一个通电螺线管中的电流方向和螺线管周围磁感线的分布如图所示，其中正确的是(　　)
A．B．C．D．
11．小科在课外兴趣活动课中将数枚一元硬币按如图所示放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，下列分析正确的是(　　)
A．“硬币桥”中间磁性最强
B．两枚硬币相邻的部分是同名磁极
C．“硬币桥”的搭建利用了磁化的原理
D．“硬币桥”上左右两端的硬币没有磁性
12．为验证奥斯特实验，某同学把一根直导线放在静止的小磁针正上方。当导线通电时，发现小磁针并未发生偏转，其原因不可能是(　　)
A．导线周围不存在磁场 B．导线周围磁场不够强
C．导线与小磁针位置摆放不对 D．导线与小磁针距离太远

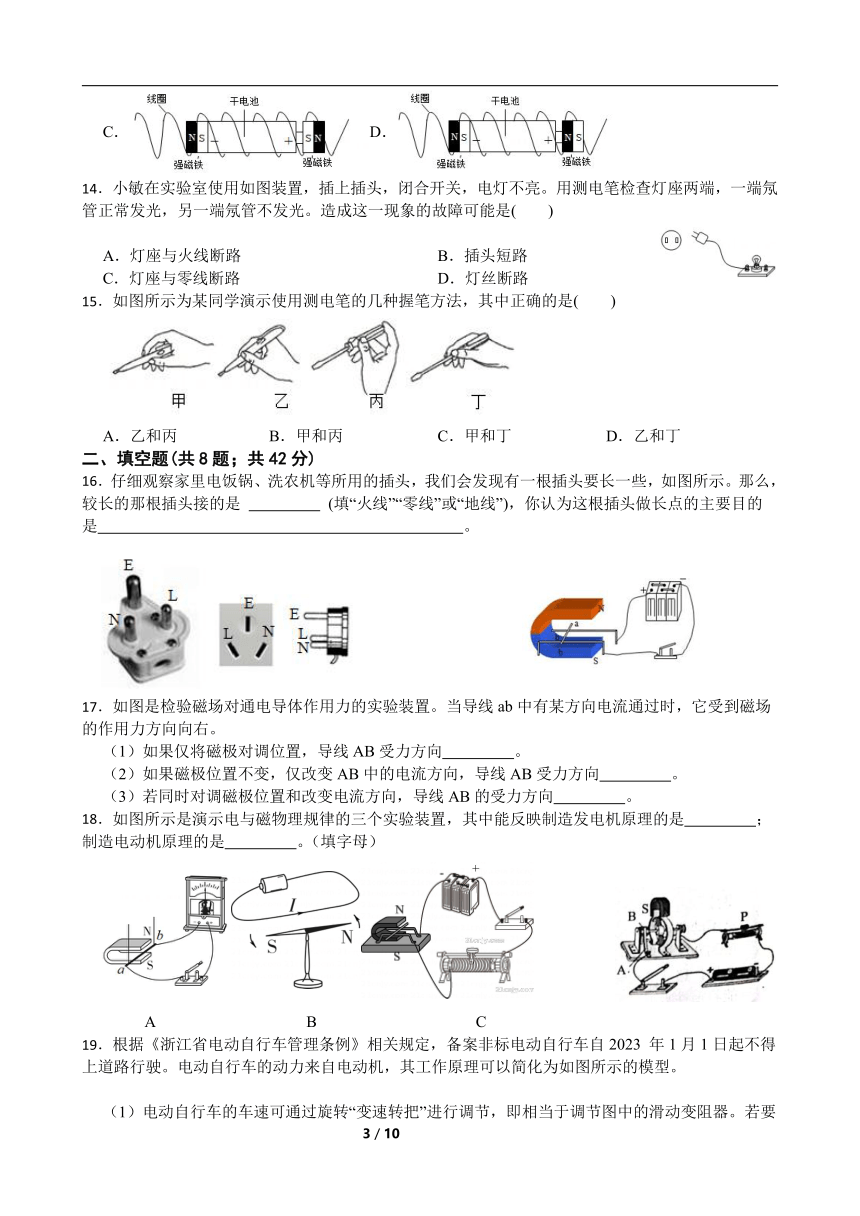

13．把能导电的超强磁铁分别吸附在干电池的正负极两端，制成电磁动力“小车”，并将它放入铜质螺线管中。下列四种放法中动力“小车”会向左运动的是(　　)
A．B．
C．D．
14．小敏在实验室使用如图装置，插上插头，闭合开关，电灯不亮。用测电笔检查灯座两端，一端氖管正常发光，另一端氖管不发光。造成这一现象的故障可能是(　　)
A．灯座与火线断路 B．插头短路
C．灯座与零线断路 D．灯丝断路
15．如图所示为某同学演示使用测电笔的几种握笔方法，其中正确的是(　　)
A．乙和丙 B．甲和丙 C．甲和丁 D．乙和丁
二、填空题(共8题；共42分)
16．仔细观察家里电饭锅、洗农机等所用的插头，我们会发现有一根插头要长一些，如图所示。那么，较长的那根插头接的是 　 　 (填“火线”“零线”或“地线”)，你认为这根插头做长点的主要目的是　 　。
17．如图是检验磁场对通电导体作用力的实验装置。当导线ab中有某方向电流通过时，它受到磁场的作用力方向向右。
（1）如果仅将磁极对调位置，导线AB受力方向　 　。
（2）如果磁极位置不变，仅改变AB中的电流方向，导线AB受力方向　 　。
（3）若同时对调磁极位置和改变电流方向，导线AB的受力方向　 　。
18．如图所示是演示电与磁物理规律的三个实验装置，其中能反映制造发电机原理的是　 　；制造电动机原理的是　 　。（填字母）
A B C

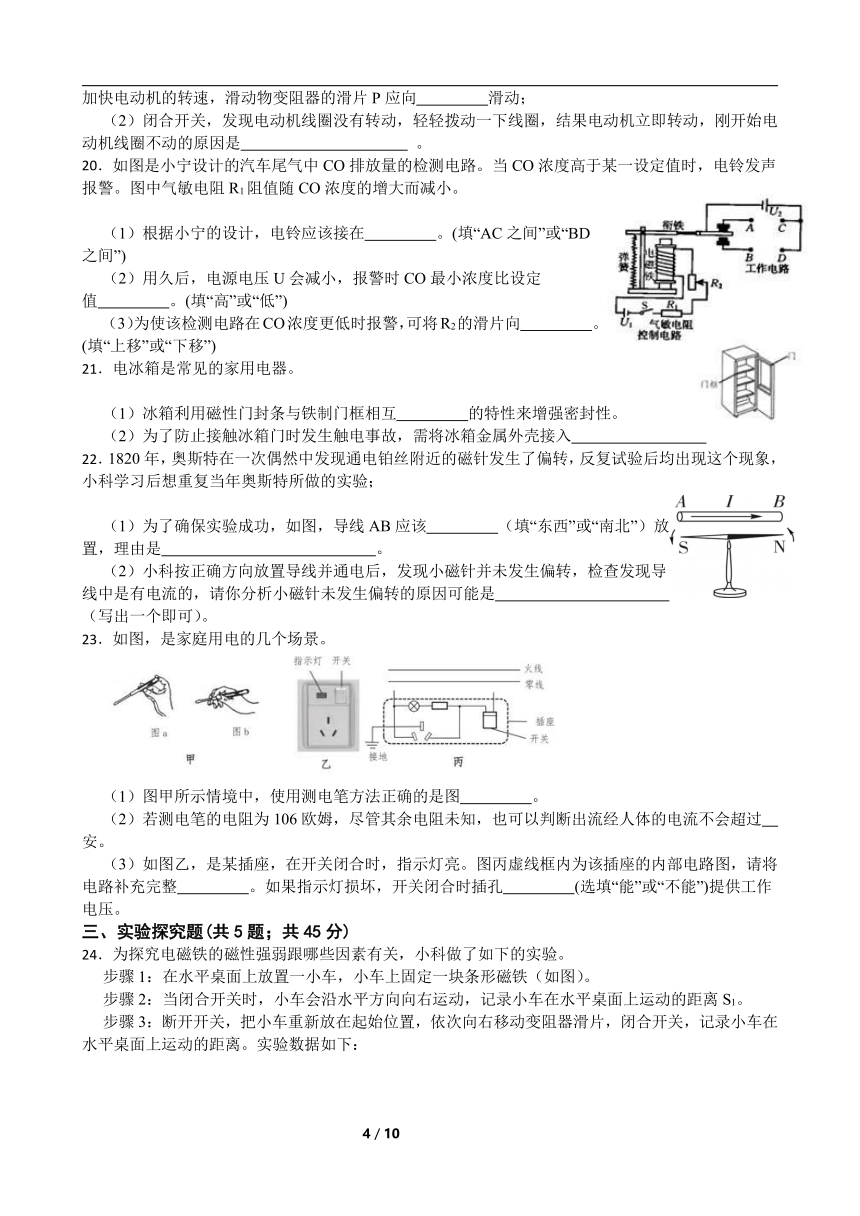

19．根据《浙江省电动自行车管理条例》相关规定，备案非标电动自行车自2023 年1月1日起不得上道路行驶。电动自行车的动力来自电动机，其工作原理可以简化为如图所示的模型。
（1）电动自行车的车速可通过旋转“变速转把”进行调节，即相当于调节图中的滑动变阻器。若要加快电动机的转速，滑动物变阻器的滑片P应向　 　滑动；
（2）闭合开关，发现电动机线圈没有转动，轻轻拨动一下线圈，结果电动机立即转动，刚开始电动机线圈不动的原因是　 　 。
20．如图是小宁设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。
（1）根据小宁的设计，电铃应该接在　 　。(填“AC之间”或“BD之间”)
（2）用久后，电源电压U会减小，报警时CO最小浓度比设定值　 　。(填“高”或“低”)
（3）为使该检测电路在CO浓度更低时报警，可将R2的滑片向　 　。(填“上移”或“下移”)
21．电冰箱是常见的家用电器。
（1）冰箱利用磁性门封条与铁制门框相互　 　的特性来增强密封性。
（2）为了防止接触冰箱门时发生触电事故，需将冰箱金属外壳接入　 　
22．1820年，奥斯特在一次偶然中发现通电铂丝附近的磁针发生了偏转，反复试验后均出现这个现象，小科学习后想重复当年奥斯特所做的实验；
（1）为了确保实验成功，如图，导线AB应该　 　（填“东西”或“南北”）放置，理由是　 　。
（2）小科按正确方向放置导线并通电后，发现小磁针并未发生偏转，检查发现导线中是有电流的，请你分析小磁针未发生偏转的原因可能是　 　（写出一个即可）。
23．如图，是家庭用电的几个场景。
（1）图甲所示情境中，使用测电笔方法正确的是图　 　。
（2）若测电笔的电阻为106欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过　 　安。
（3）如图乙，是某插座，在开关闭合时，指示灯亮。图丙虚线框内为该插座的内部电路图，请将电路补充完整　 　。如果指示灯损坏，开关闭合时插孔　 　(选填“能”或“不能”)提供工作电压。
三、实验探究题(共5题；共45分)

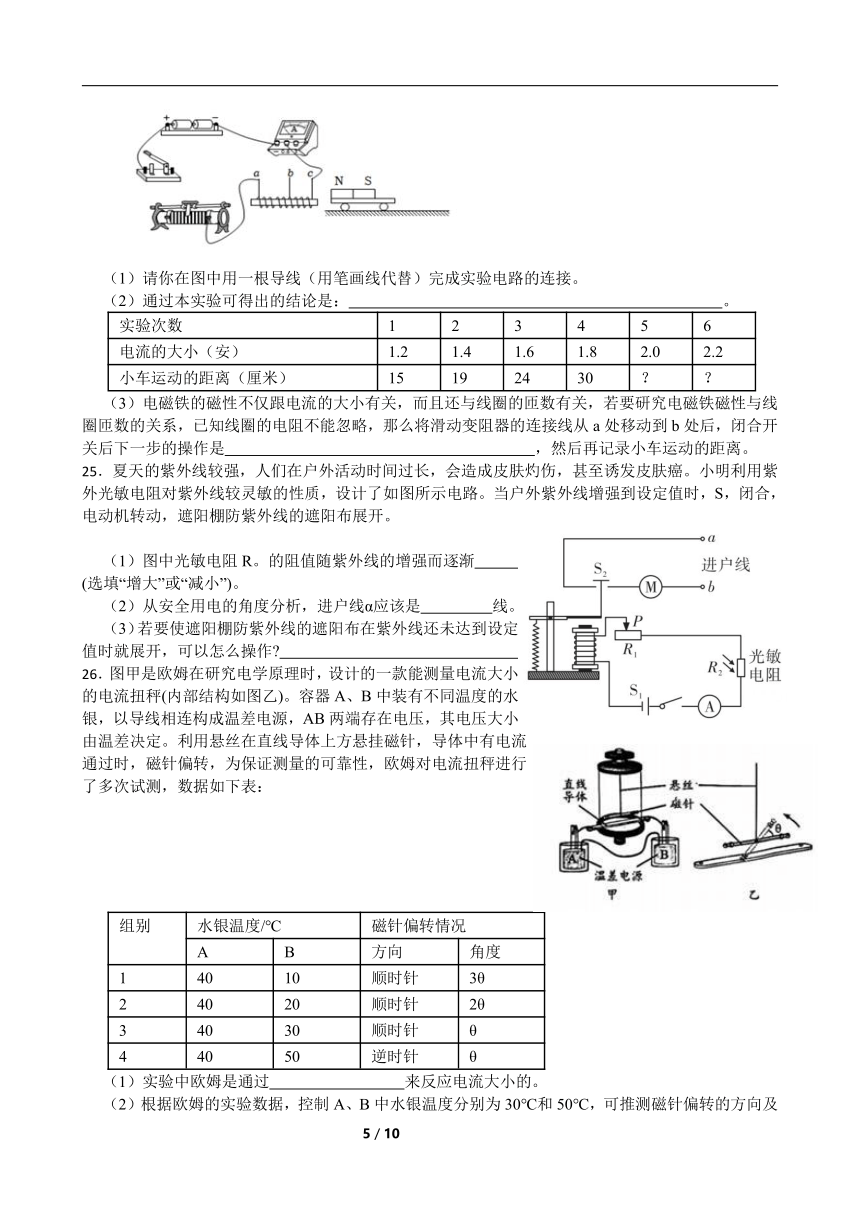

24．为探究电磁铁的磁性强弱跟哪些因素有关，小科做了如下的实验。
步骤1：在水平桌面上放置一小车，小车上固定一块条形磁铁（如图）。
步骤2：当闭合开关时，小车会沿水平方向向右运动，记录小车在水平桌面上运动的距离S1。
步骤3：断开开关，把小车重新放在起始位置，依次向右移动变阻器滑片，闭合开关，记录小车在水平桌面上运动的距离。实验数据如下：
（1）请你在图中用一根导线（用笔画线代替）完成实验电路的连接。
（2）通过本实验可得出的结论是：　 　。
实验次数 1 2 3 4 5 6
电流的大小（安） 1.2 1.4 1.6 1.8 2.0 2.2
小车运动的距离（厘米） 15 19 24 30 ？ ？
（3）电磁铁的磁性不仅跟电流的大小有关，而且还与线圈的匝数有关，若要研究电磁铁磁性与线圈匝数的关系，已知线圈的电阻不能忽略，那么将滑动变阻器的连接线从a处移动到b处后，闭合开关后下一步的操作是　 　，然后再记录小车运动的距离。
25．夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小明利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S，闭合，电动机转动，遮阳棚防紫外线的遮阳布展开。
（1）图中光敏电阻R。的阻值随紫外线的增强而逐渐　 　(选填“增大”或“减小”)。
（2）从安全用电的角度分析，进户线α应该是　 　线。
（3）若要使遮阳棚防紫外线的遮阳布在紫外线还未达到设定值时就展开，可以怎么操作 　 　
26．图甲是欧姆在研究电学原理时，设计的一款能测量电流大小的电流扭秤(内部结构如图乙)。容器A、B中装有不同温度的水银，以导线相连构成温差电源，AB两端存在电压，其电压大小由温差决定。利用悬丝在直线导体上方悬挂磁针，导体中有电流通过时，磁针偏转，为保证测量的可靠性，欧姆对电流扭秤进行了多次试测，数据如下表：
组别 水银温度/℃ 磁针偏转情况
A B 方向 角度
1 40 10 顺时针 3θ
2 40 20 顺时针 2θ
3 40 30 顺时针 θ
4 40 50 逆时针 θ
（1）实验中欧姆是通过　 　来反应电流大小的。
（2）根据欧姆的实验数据，控制A、B中水银温度分别为30℃和50℃，可推测磁针偏转的方向及角度为　 　。
（3）相同温差下，为了使小磁针偏转更明显，可采用的方法是　 　。(列举1点)
27．实验一：小敏多次拨动司南勺柄，每次静止后，发现勺柄(S极)始终指向南方(如图甲)。
实验二：小敏将小磁针放置在水平桌面上(如图乙)，附近没有其他磁体，待小磁针静止后，将连接在电路中的一段直导线放置在小磁针的正上方后不动，然后接通电路并改变电流方向，观察小磁针的偏转情况。
实验三：小敏把线圈B用一根长导线连接形成一个闭合回路，长导线附近放一枚小磁针，待小磁针静止时，将磁铁A迅速插入线圈B中(如图丙)，此时小磁针发生偏转；而将磁铁A放在线圈B中不动时，小磁针恢复到原来指向且静止不动。
（1）实验一中勺柄静止时始终指南是受地磁场作用，你觉得制作司南方形底盘的材料可以是　 　 (选填“铁"、“钴”或“铜")。
（2）实验二中若想观察到小磁针偏转方向随电流方向的改变而改变，直导线应该沿　 　(选填“东西”或“南北”)方向放置在小磁针正上方。
（3）请分析实验三中磁铁A插入线圈B时，小磁针发生偏转的原因：　 　
28．小滨在学习了磁场对通电导体有力的作用后，进一步查阅资料，了解到当电流与磁场方向垂直时，磁场对通电导体的作用力大小与导体中的电流大小、导体在磁场中的长度以及磁场强度有关。他设计了如图装置探究磁场对通电导体的作用力大小与导体中的电流大小的关系，实验步骤如下：
①将一根导体棒用两根细线悬挂在铁架台上，将一蹄形磁铁竖直固定在铁架台上，并让导体棒与下方的蹄形磁铁磁极间的磁场方向垂直；
②给导体通入电流I1，观察悬线偏转的角度α1；
③给导体通入电流I2(I2>I1)，观察悬线偏转的角度α2；
④给导体通入电流I3(I3>I2)，观察悬线偏转的角度α3；
⑤比较α1、α2、α3的大小关系，发现α3>α2>α1
（1）本实验通过　 　来比较通电导体受到的作用力的大小。
（2）小滨实验可获得的结论是：　 　。
（3）小滨想进一步探究磁场对通电导体的作用力大小与磁场强弱是否有关，请你帮他设计实验方案。
四、解答题(共4题；共33分)
29．按要求画图。
（1）下图A所示，甲是家庭电路中的照明系统，乙是给用电器供电的插排板系统，其一部分已与电源线相连，要求：开关是S1控制灯L1的亮灭；开关S2断开时，指示灯L2不亮，两个插座都不能提供电压；S2闭合时，两个插座都能提供工作电压；如果指示灯L2损坏，S2闭合时，两个插座也都能提供电压。请将图中的各元件正确连接到家庭电路中。
（2）请在图B中标出磁感线方向和小磁针的N极，并在括号中标出电源的正负极。
30．网络上有一“牛人”制作的“电池磁力小火车”的视频。视频中，“牛人”把由铁铷合金制作的超强磁铁分别吸附在电池的正负极两端制成“小火车”，并将其整个放入自制的铜质螺线管中，发现电池与磁铁竟然沿着螺线管向右运动起来，直到从螺线管的另一端穿出（如图1）。小科对“小火车”为什么会运动非常感兴趣，便动手进行了实验。
（1）图1中，两侧磁铁之间的线圈中会有电流通过，他由此推测：只有当线圈中有电流通过时，火车才会受力运动。为验证这一假设，他需要进一步的操作是　 　；
（2）预测图2中的小火车将向　 　（填“左”或“右”）运动；
（3）要让小火车更快速地通过螺线管，可以采取的措施有 （填字母编号）；
A．增强磁铁的磁性
B．减少与磁铁接触的那一段螺线管匝数
C．减小电池的电压
D．增大螺线管中电流从而增强其磁场
（4）要使小火车由静止开始顺利通过螺线管，下列摆放方式可行的是 （填字母编号）。
A．B．C．D．
31．小明和小华装配完成如图甲所示的直流电动机模型。
（1）通电后电动机模型的线圈不转动，用手拔一下， 线圈就连续转动起来，则刚才线圈不转动的原因，小明认为摩檫力过大，小华认为线圈重力过大，你认为　 　的观点合理。
（2）如图甲所示的电动机模型中，只调换模型中器件　 　(填图中的序号) 的放置可以方便改变电动机的转动方向。
（3）如图乙所示的电路中，为了增大电动机的转速应将滑动变阻器的滑片向　 　(选填“左”或“右”)移动。
32．小滨利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图甲所示。已知压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图乙所示。闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。
回答下列问题：
（1）车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。请判断灯　 　(填 “L1”或“L2”)是红灯。
（2）某水平公路桥禁止质量大于或等于20t的车辆通行，用此装置报警，R的阻值应调节为多少？(g=10Nkg，要求写出计算过程)
（3）如果要求禁止质量更小的车辆通行，应该如何改动报警装置的控制电路？(写出一种方法即可)
答案解析部分
1．B2．A3．A4．C5．C6．C7．B8．D9．D10．B11．C12．A13．B14．D15．B
16．【答案】地线；先接通地线（或后断开地线，或确保用电安全)
17．【答案】（1）左
（2）左
（3）右
18．【答案】A；C
19．【答案】（1）右
（2）线圈处于平衡位置
20．【答案】（1）BD之间
（2）高
（3）上移
21．【答案】（1）吸引
（2）地（或地线）
22．【答案】（1）南北；避免地磁场对实验的干扰
（2）电流太小（或导线离小磁针距离太远等合理均可）
23．【答案】（1）a
（2）2.2×10-4
（3）；能
24．【答案】（1）
（2）线圈匝数一定时，电流越大，电磁铁的磁性越强
（3）移动滑动变阻器保持线圈中的电流不变
25．【答案】（1）减小
（2）火
（3）将滑动变阻器的滑片向右移动，减小R1的阻值；换用电压更大的电源；增加线圈匝数；换用阻值随紫外线增强而减小得更多的光敏电阻
26．【答案】（1）磁针偏转角度
（2）逆时针转过2θ
（3）换用磁性更强的磁针(或减小磁针和导体之间的距离)
27．【答案】（1）铜
（2）南北
（3）由于磁铁A插入线圈B，使得在闭合回路中线圈B切割磁感线，形成感应电流； 长导线上有电流通过，由于通电导线周围存在磁场，使得小磁针发生偏转。
28．【答案】（1）比较悬线偏转的角度大小
（2）磁场对通电导体的作用力大小与导体中的电流大小有关
（3）①将一根导体棒用两根细线悬挂在铁架台上，将一蹄形磁铁直固定在铁架台上，并让导体棒与下方的蹄形磁铁磁极间的磁场方向垂直；
②给导体通入电流I1，观察悬线偏转的角度a1；
③替换磁性较强的磁铁，观察悬线偏转的角度a2；
④再次替换磁性较强的磁铁，观察悬线偏转的角度a3。
29．【答案】（1）
（2）
30．【答案】（1）将电池的一端与磁铁断开，这时再观察火车是否运动
（2）左
（3）A；D
（4）A
31．【答案】（1）小明
（2）①
（3）左
32．【答案】（1）L2
（2）当某水平公路桥禁止质量大于或等于20t的车辆通行时，
车对水平地面的最小压力：F最小=G最小=m最小g=20×103kg×10N/kg=2×105N，
由图象可知，此时的输出电压：U=1V，
由欧姆定律可知电路总电阻：，
那么电阻R的阻值：R=R总-R线圈=50Ω-20Ω=30Ω；
（3）要求禁止质量更小的车辆通行，此时车辆对传感器的压力变小，压力传感器输出的电压U就越小，根据可知，电路中的电流变小。由于吸合电流不变，则需要增大电路中的电流，采取的方法有：减小R接入电路的电阻。
