观察与思考
12.2 滑 轮
人教版 物理 八年级下册

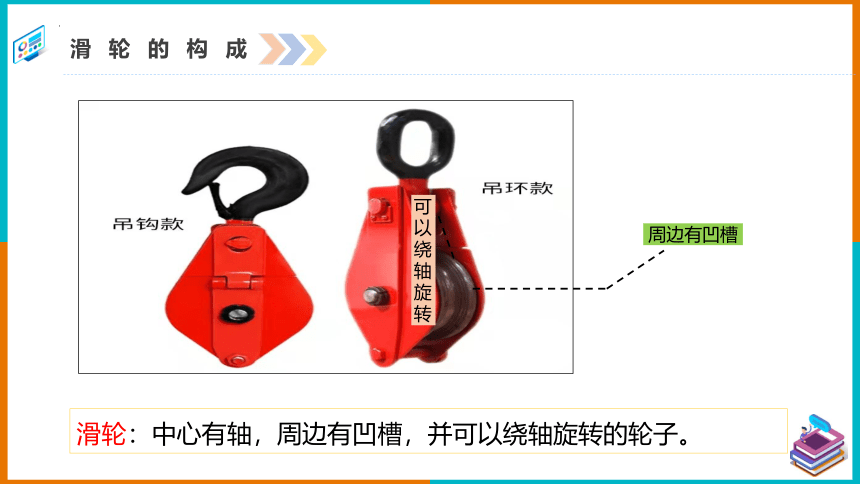

滑轮的构成
周边有凹槽
可以绕轴旋转
滑轮：中心有轴，周边有凹槽，并可以绕轴旋转的轮子。

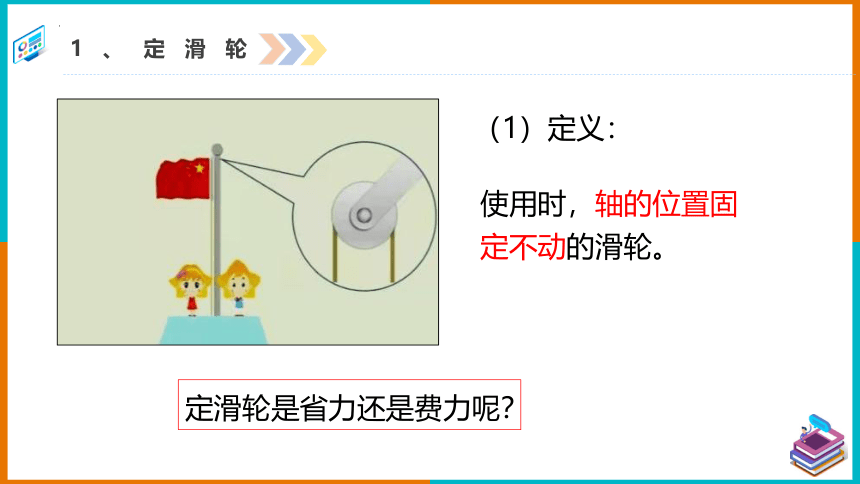

1、定滑轮
（1）定义：
使用时，轴的位置固定不动的滑轮。
定滑轮是省力还是费力呢？

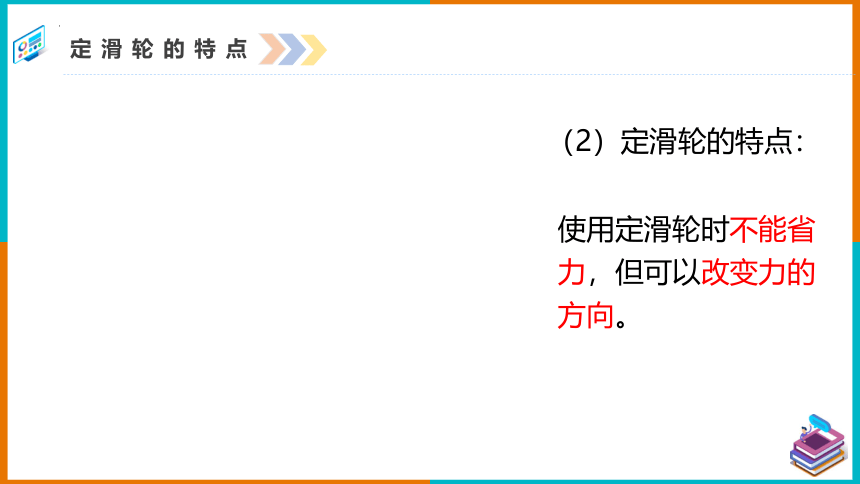

定滑轮的特点
（2）定滑轮的特点：
使用定滑轮时不能省力，但可以改变力的方向。

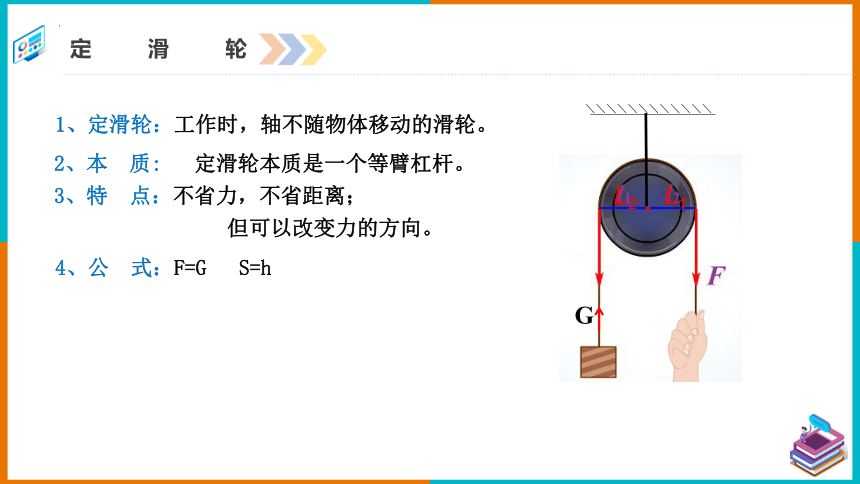

定 滑 轮
1、定滑轮：工作时，轴不随物体移动的滑轮。
4、公 式：F=G S=h
L2 L1
2、本 质: 定滑轮本质是一个等臂杠杆。
3、特 点：不省力，不省距离；
但可以改变力的方向。
G

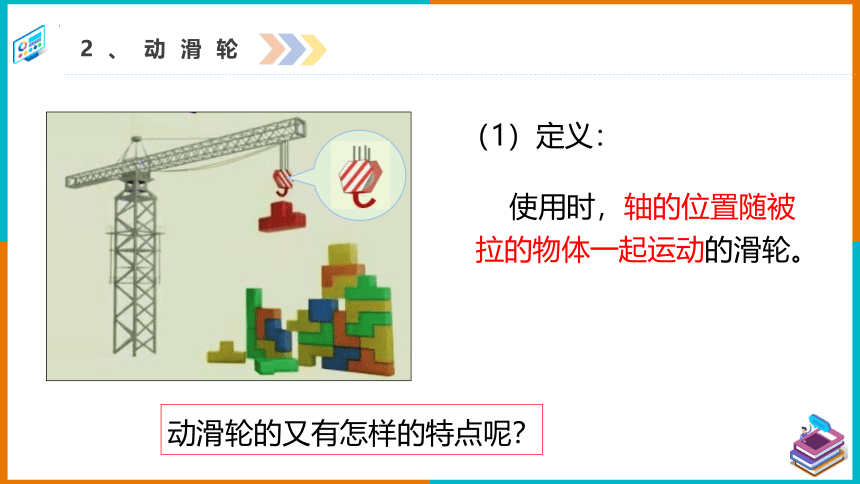

2、动滑轮
（1）定义：
使用时，轴的位置随被拉的物体一起运动的滑轮。
动滑轮的又有怎样的特点呢？

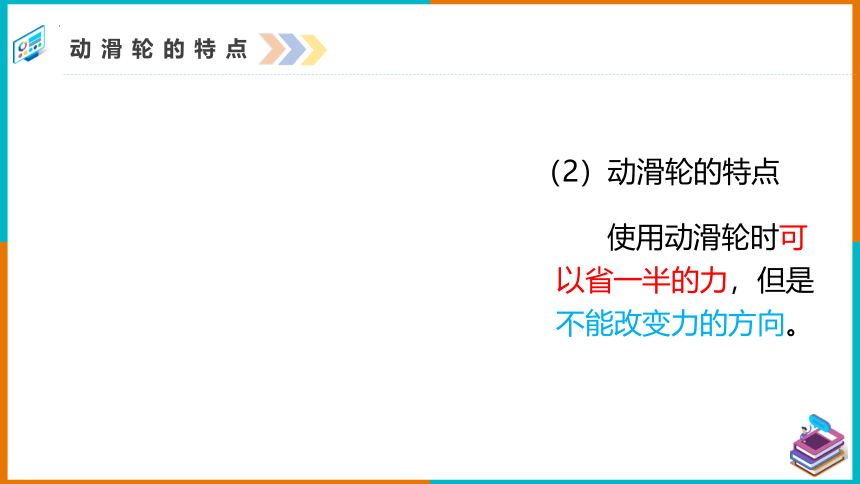

动滑轮的特点
（2）动滑轮的特点
使用动滑轮时可以省一半的力，但是不能改变力的方向。
动滑轮
1、动滑轮：
轴随着物体移动的滑轮。
2、本 质：
3、特 点：
4、公 式:( )
h
s
动滑轮本质是动力臂
是阻力臂的2倍的省力杠杆。
省一半力，费二倍距离，
不可改变力的方向。
竖直：F = (G物+G动+f轮)/2
S = 2 h
水平：2F = f物+f轮
理解
2F
F
F
G物
G动
竖直：2F = G物+G动+f轮
S = 2 h
F1’
l1’
F
G
F1
G
F2
l1
l2
O

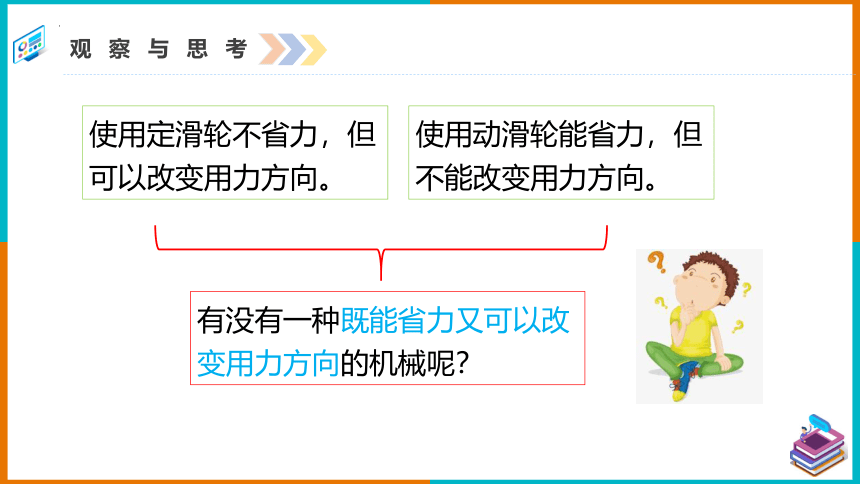

观察与思考
观察与思考
使用定滑轮不省力，但可以改变用力方向。
有没有一种既能省力又可以改变用力方向的机械呢？
使用动滑轮能省力，但不能改变用力方向。

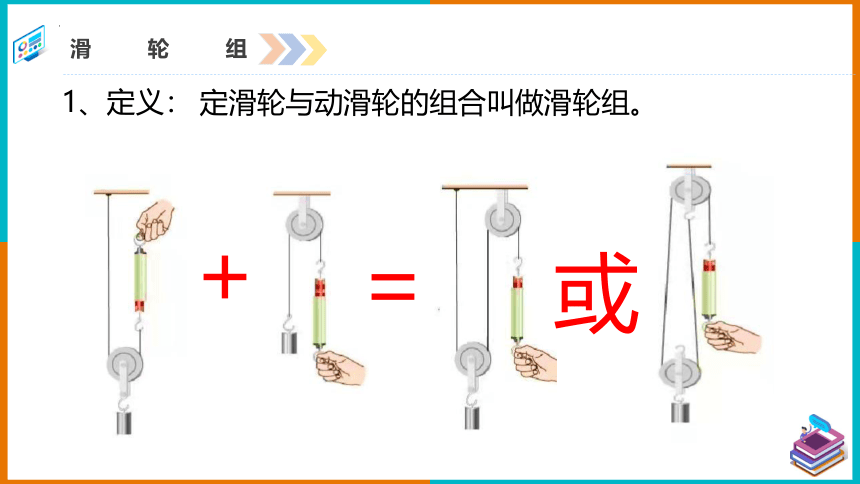

滑轮组
1、定义：
+
=
定滑轮与动滑轮的组合叫做滑轮组。
或
观察与思考
　
　
　
　
这两种绕线方法有什么不同？
1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离
2F = G物+G动
S = 2 h
3F = G物+G动
S = 3 h
观察与思考
F
F
你发现了什么规律？
结论：
n为承担物重的绳子段数。
　
　
nF = G物+G动
S = n h
滑 轮 组
1、滑轮组：定滑轮与动滑轮的组合。
2、特 点：滑轮组既可以省力；又
可以改变力的方向，但费距离。
3、公 式：
F
s
G物 h
G动
nF = G物 + G动
s =nh
理解n:
定n=1；动n=2；组n≥2
观察与思考
讨论：若每个滑轮重30 N，结果如何？
G =
h =
F=100 N
s=10 m
F=
s=
G=100 N
h=10 m
F=100 N
s=
G =
h=10 m
F
s=
v=
物体以0.2 m/s的速度匀速上升10 s 的时间
确定n的方法：与动滑轮直接相连的绳子的股数。
绳子的股数n的确定方法
绕线方法：奇动偶定、 从里向外。
不计绳重、摩擦、动滑轮重
绳子的绕法
练一练
汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
F
练一练
物体能被提起吗？
动滑轮对物体的拉力？
地面对物体的支持力？
物体对地面的压力？
F=10 N
G动=5 N
G=50 N
此时此处受到的力多大？
G定=5 N
观察与思考
F1L1= F2L2
F1R = F2 r
r
R
F1
F2
观察与思考
轮轴及斜面
本质：通过费距离来达到省力的目地。
S
其他斜面
　本质：通过费距离来达到省力的目地。
巩固练习
1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
巩固练习
2． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 　 B． F2>F3>F1 　
C． F2>F1>F3 　 D． F3>F1>F2
D
丙
F3
乙
F2
甲
F1
巩固练习
F
F
3.如图:物重均为10N,动滑轮自重均为6N,求出各自拉力的大小
2F=G物+G动　
F=8N
F=2G物+G动　
F=26N
4.如图所示水平桌面上的物体受桌面的摩擦力为30N，物体在拉力F的作用下以0.1m/s的速度做匀速直线运动，不计滑轮重且不考虑绳子与滑轮间的摩擦，拉力F= N，拉力的功率为 W。5s内拉力做功为 J.
15N
1.5
7.5
巩固练习
巩固练习
F
=10N
F1=
F2=
会？
30N
20N


巩固练习
如图，绳子自由端拉力为F,不计绳重、摩擦力及滑重，问物重？
G物=8F
G物=6F
G物=8F
G物=7F
课堂小结
滑
轮
定滑轮
滑轮组
使用时，轴的位置固定不动的滑轮。
使用动滑轮时可以省一半的力，但是不能改变力的方向。
绕线方法：奇动偶定， 从里向外。
使用定滑轮时不能省力，但可以改变力的方向。
实质：等臂杠杆。
实质：省力杠杆。
定滑轮与动滑轮
定滑轮与动滑轮的组合叫做滑轮组。
滑轮组自由端拉力的大小。
动滑轮
使用时，轴的位置随被拉的物体一起运动的滑轮。
滑轮：中间有轴，周边有凹槽，并可以绕轴转动的轮子。
