12.3 机械效率
　　

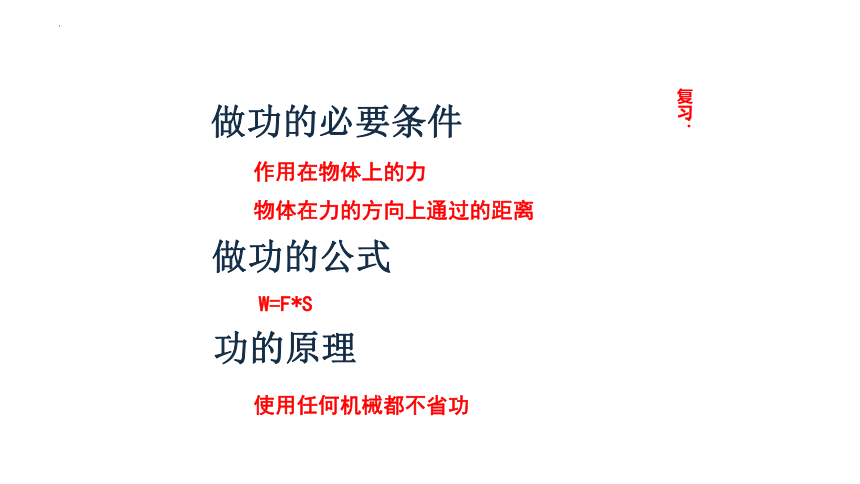

做功的必要条件
复习：
作用在物体上的力
物体在力的方向上通过的距离
做功的公式
W=F*S
功的原理
使用任何机械都不省功

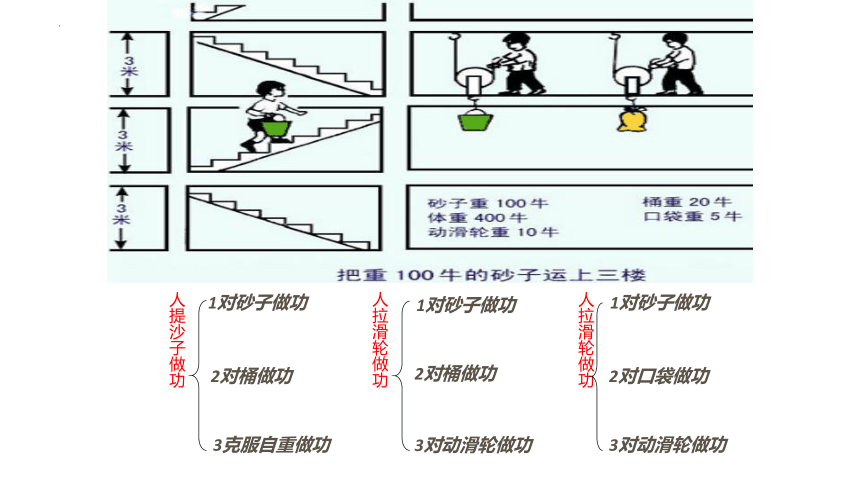

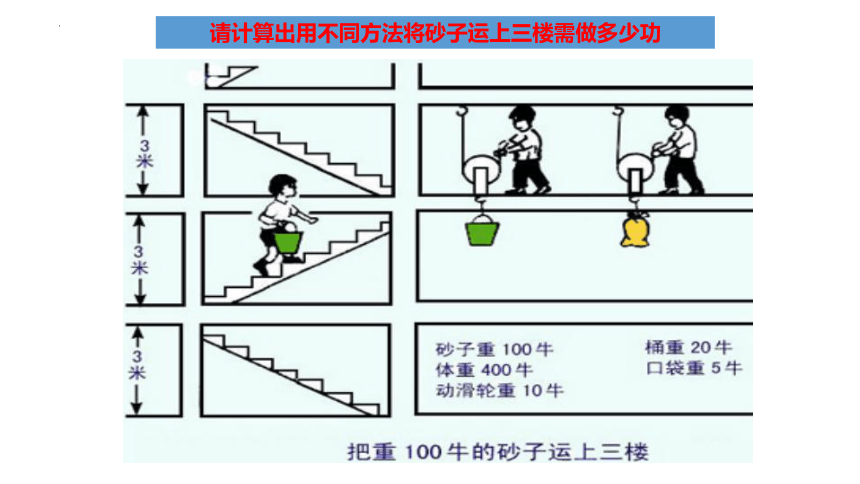

请计算出用不同方法将砂子运上三楼需做多少功
人提沙子做功
1对砂子做功
2对桶做功
3克服自重做功
人拉滑轮做功
1对砂子做功
2对桶做功
3对动滑轮做功
人拉滑轮做功
1对砂子做功
2对口袋做功
3对动滑轮做功

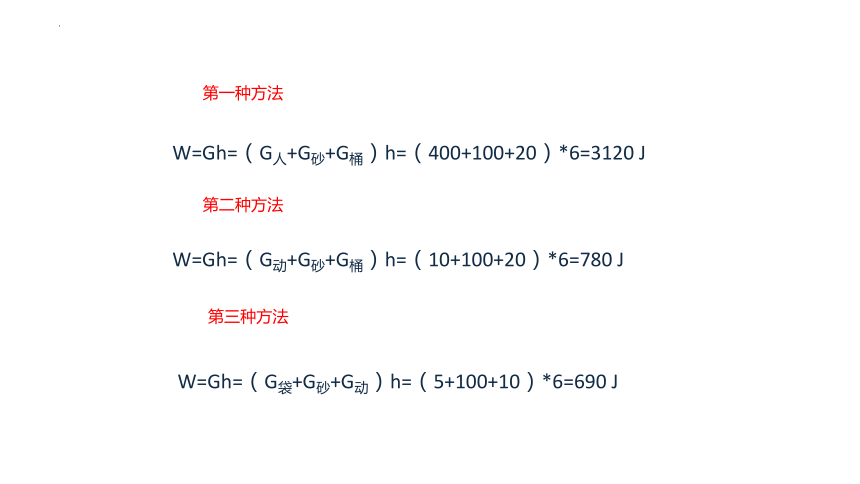

第一种方法
第三种方法
第二种方法
W=Gh=（G人+G砂+G桶）h=（400+100+20）*6=3120 J
W=Gh=（G动+G砂+G桶）h=（10+100+20）*6=780 J
W=Gh=（G袋+G砂+G动）h=（5+100+10）*6=690 J

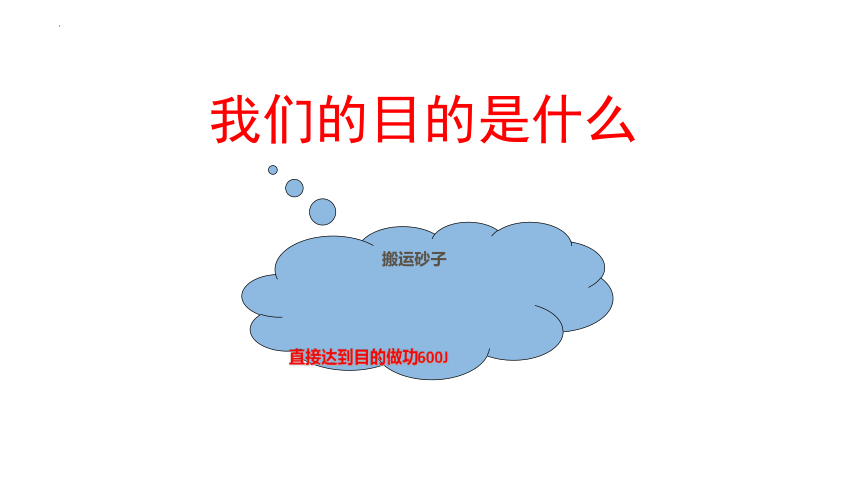

我们的目的是什么
搬运砂子
直接达到目的做功600J

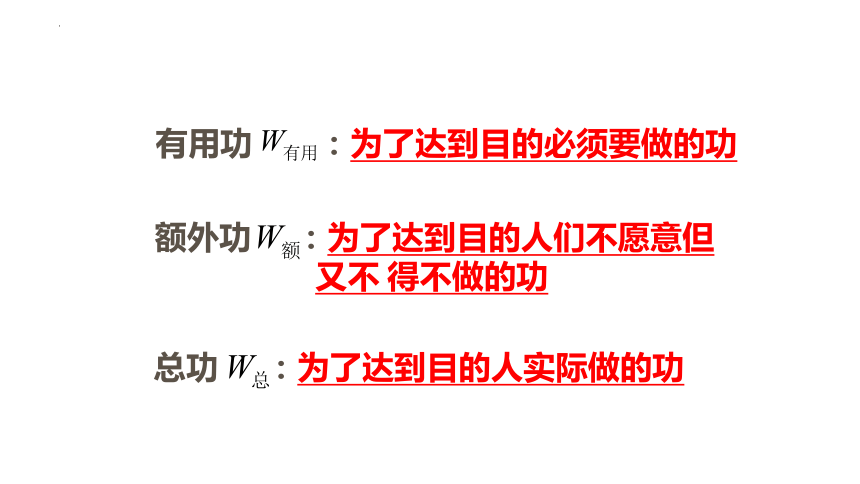

有用功 ：为了达到目的必须要做的功
额外功 ：为了达到目的人们不愿意但
又不 得不做的功
总功 　：为了达到目的人实际做的功

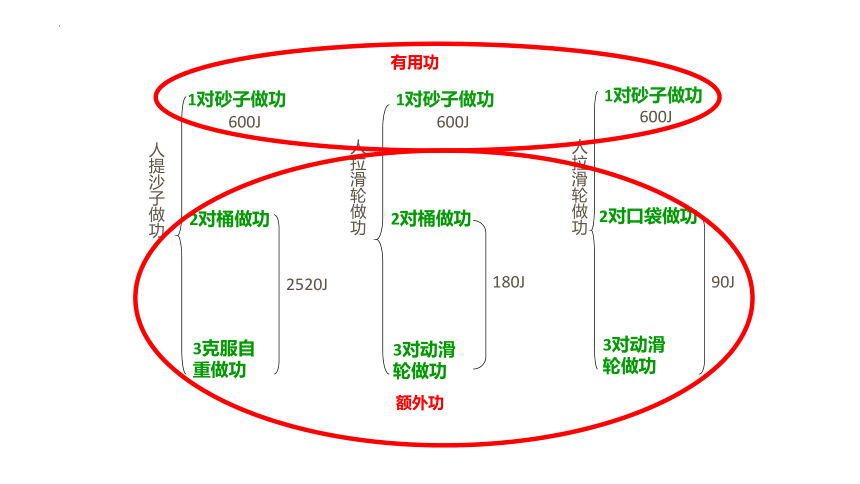

人提沙子做功
2对桶做功
3克服自重做功
人拉滑轮做功
2对桶做功
3对动滑轮做功
人拉滑轮做功
2对口袋做功
3对动滑轮做功
2520J
180J
1对砂子做功
1对砂子做功
1对砂子做功
600J
600J
600J
90J
有用功
额外功

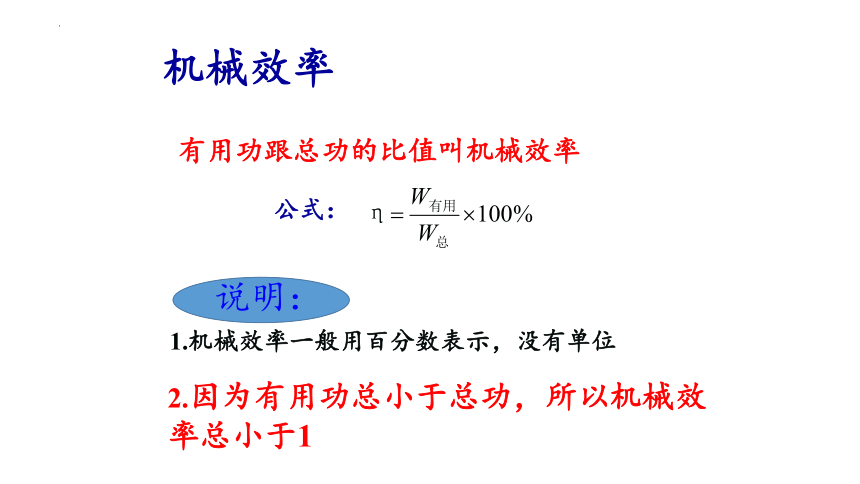

机械效率
有用功跟总功的比值叫机械效率
2.因为有用功总小于总功，所以机械效率总小于1
公式：
1.机械效率一般用百分数表示，没有单位
说明：
一台起重机将重3600 N的货物提高4 m。如果
额外功是9600 J，起重机做的有用功是多少？总
功是多少？机械效率是多少？起重机在哪些方面
消耗了额外功？
【算一算】
解:起重机提高物体的力等于物体的重力
F=G=3600 N
起重机提升重物所做的有用功
W有用=Fh=Gh=3600 N×4m=1.44×104 J
起重机做的总功
W总=W有+W额=14400 J+9600J=2.4×104 J
因此,起重机的机械效率
如图所示的滑轮组匀速提升物体．已知物重G=180牛，手的拉力F=100牛，手上升距离为30厘米,则有用功为多少焦耳 该滑轮组的机械效率为多少
G
解:因为h= S =10cm=0.1m
1
3
W有=Gh=180 N×0.1m=18J
W总=FS=100 N×0.3m=30J
F
练习巩固
η= = ×100%=60%
答：有用功18J，滑轮组机械效率60%
W有
W总
18J
30J
滑轮组：50%～70%
起重机：40%～50%
一些机械的机械效率
抽水机：60%～80%
柴油机： 28%～40%
三、测滑轮组的机械效率：
实验原理
实验器材
注意事项
弹簧测力计、刻度尺、铁架台、滑轮、细线、钩码。
竖直向上，缓慢拉动测力计。
次数 钩码所受重力G/N 提升高度h/m 有用功W有用/J 拉力F/N 绳端移动的距离s/m 总功 W总/J 机械效率
η
二、机械效率
1N
1.5N
2N
0.15m
0.15J
0.5N
0.45m
0.225J
66.7%
0.225J
71.4%
83.3%
0.7N
0.315J
0.8N
0.15m
0.15m
0.3J
0.45m
0.45m
0.36J
1
1N
55.6%
0.6N
0.15m
0.15J
0.45m
0.27J
2
3
4
实验1
保持动滑轮重一定，改变钩码重力。
结论：
动滑轮重一定,物重越大，机械效率越高。
F
实验2
保持钩码重力一定，改变动滑轮重。
结论：物重一定，动滑轮越重，机械效率低。
F
F
总结:机械效率 的大小有（物重）和（动滑轮重） 两个因素决定。
四.提高机械效率的方法：
四.提高机械效率的方法：
（1）改进机械的结构，使其更合理、更轻巧
（2）使用中，经常保养，定时润滑
（3）在承受范围内，可以适当增大物重
1．图为测量滑轮组机械效率的实
验装置，钩码总重6 N。
（1）实验时要竖直向上______
拉动弹簧测力计，由图可知拉力
大小为_______N，若钩码上升的
高度为8cm,则弹簧测力计向上移动______cm,该滑轮组的机械效率为________。
（2）若仅增加钩码的个数，该滑轮组有机械效率将_______，（选填：“增大”、“减小”或“不变”）
缓慢
2.4
24
83.3%
增大
随堂练习
