第一章　数据与信息
1.2　数据编码（第2课时）

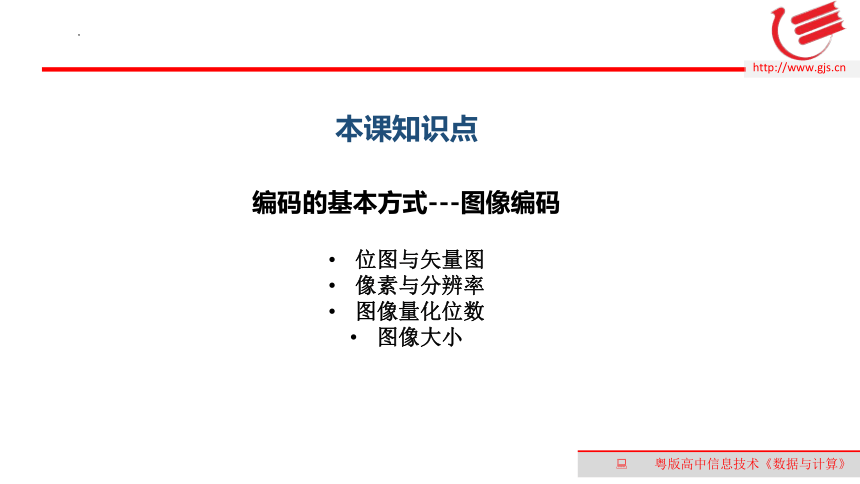

本课知识点
编码的基本方式---图像编码
位图与矢量图
像素与分辨率
图像量化位数
图像大小

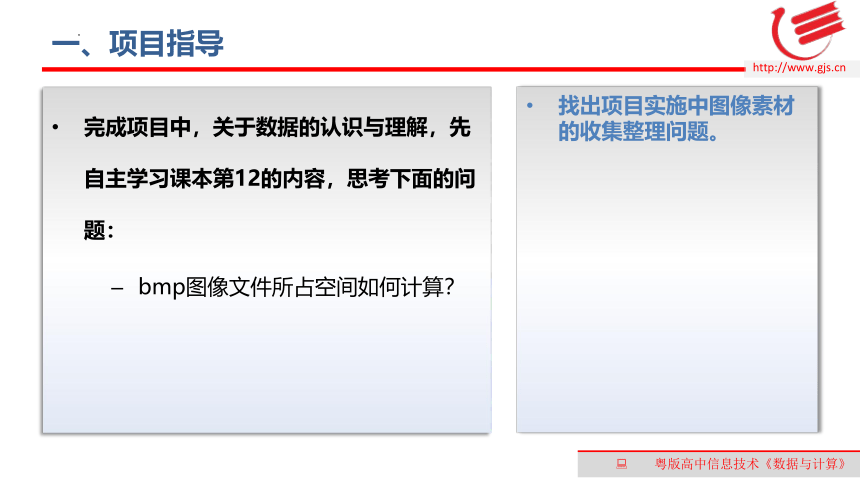

一、项目指导
完成项目中，关于数据的认识与理解，先自主学习课本第12的内容，思考下面的问题：
bmp图像文件所占空间如何计算？
找出项目实施中图像素材的收集整理问题。

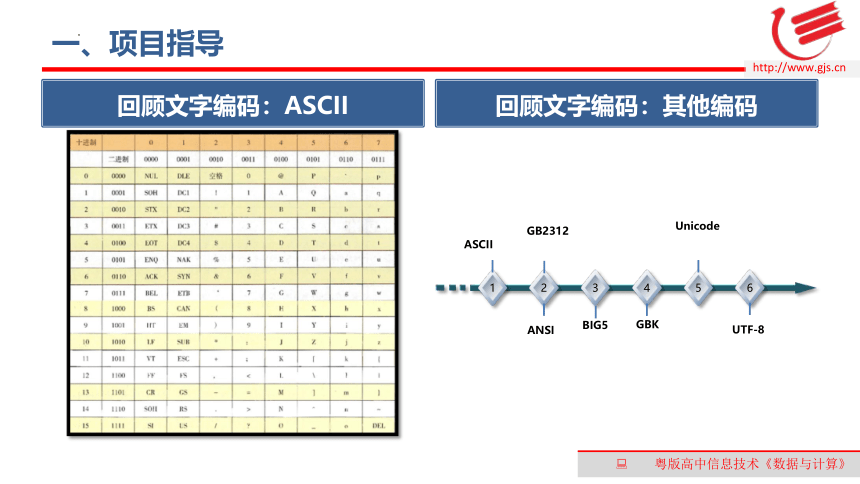

一、项目指导
回顾文字编码：ASCII
回顾文字编码：其他编码
1
2
3
4
5
6
ASCII
ANSI
GB2312
GBK
Unicode
UTF-8
BIG5

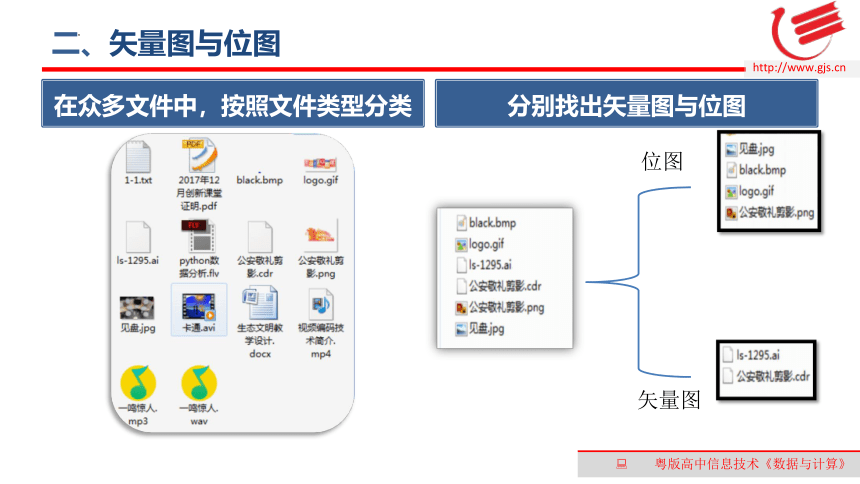

二、矢量图与位图
在众多文件中，按照文件类型分类
分别找出矢量图与位图
位图
矢量图

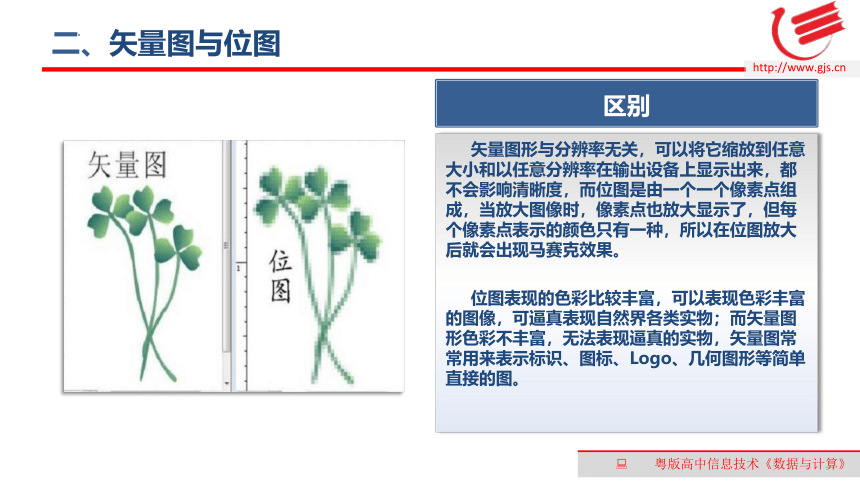

二、矢量图与位图
矢量图形与分辨率无关，可以将它缩放到任意大小和以任意分辨率在输出设备上显示出来，都不会影响清晰度，而位图是由一个一个像素点组成，当放大图像时，像素点也放大显示了，但每个像素点表示的颜色只有一种，所以在位图放大后就会出现马赛克效果。
位图表现的色彩比较丰富，可以表现色彩丰富的图像，可逼真表现自然界各类实物；而矢量图形色彩不丰富，无法表现逼真的实物，矢量图常常用来表示标识、图标、Logo、几何图形等简单直接的图。
区别

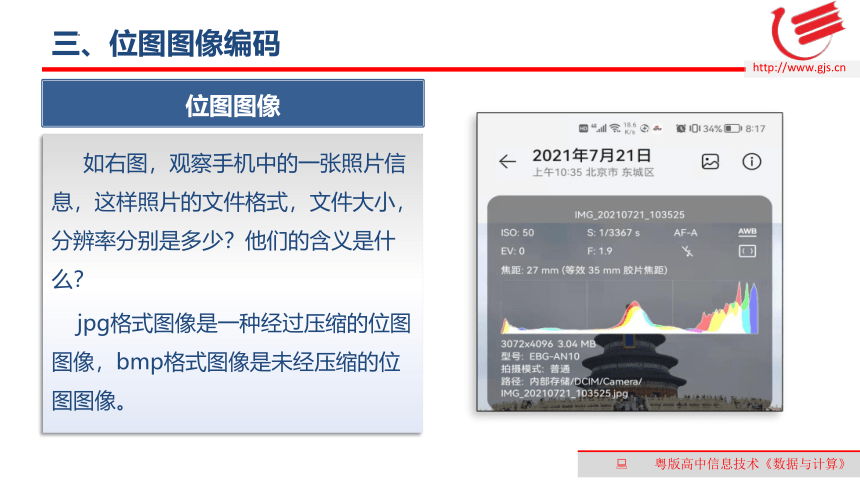

三、位图图像编码
位图图像
如右图，观察手机中的一张照片信息，这样照片的文件格式，文件大小，分辨率分别是多少？他们的含义是什么？
jpg格式图像是一种经过压缩的位图图像，bmp格式图像是未经压缩的位图图像。
三、位图图像编码
像素：
位图也叫点阵图或像素图，将图像无限放大，会发现图像是由许多颜色方块组成，这些小方块就是构成图像的最小单位“像素”（或叫光栅点）。
图像分辨率：
图像分辨率的表达方式为“水平像素数×垂直像素数”，也可以叫做图像大小、图像尺寸、像素尺寸。一张图片分辨率是100x80，就是说这张图片1:1显示时，水平方向由100个像素点组成，垂直方向由80个像素点组成。
我们常说的4000万像素相机，说明这张照片大约由4000万个像素单元组成，分辨率决定了位图图像细节的精细程度。
三、位图图像编码
bmp格式位图
从下往上，从左往右，依次记录下每个像素点的颜色信息，颜色信息采用R位的二进制数表示，R称为图像的量化位数，R位可以表示2R种颜色，R越大，图像的色彩越丰富。
R=1，2种颜色，黑白图像
R=4，16种颜色
R=8，256种颜色
R=24，224种颜色，真彩色
如何编码
三、位图文件大小
BMP位图文件的大小（单位B）=
文件头（14B）+信息头(40B)+颜色表项(颜色数*4，24位无颜色表项）+图像分辨率X图像量化位数÷8
举例：
1.一幅24位的BMP位图图像，分辨率为1024X800，其文件大小？
54+1024*800*24/8=2457654B（部分计算过程见右动图）
2.一幅256色(8位）的BMP位图图像，分辨率为1024X800，其文件大小呢？
54+1024*800*8/8+256*4=820278B（部分计算过程见右动图）
三、位图文件大小
画图软件建立1024*800的图像文件
保存为256色bmp格式
另存为24位bmp格式
查看两个文件的属性，对照计算出来的结果，检查是否一致？
思考：
给这幅图像文件画上不同的图案颜色，对文件的大小是否有影响？为什么
验证方法
三、位图文件大小
画图软件建立8X10的图像文件,纯黑
保存为24位bmp格式
利用HexEdit打开此文件
查看第55、56、57个十六进制数，将其改为00 00 FF，保存。
浏览图片效果，
看图左下角第一个点
的颜色变成了什么？
依次修改第58、
59、60为00 FF 00，
第61,62,63为FF 00 00，
保存，看效果。
拓展：
RGB三原色
验证方法
四、实践活动
如左图：1位bmp位图，8X10，请给其每个像素尝试编码，并改为16进制。
解析：（0为黑，1为白）
11111111 11111111 11111111 11111111 11111111
00000000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 11111111 11111111
11111111
十六进制：
FF FF FF FF FF 00 00 00 00 00 00 00 00 FF FF FF
谢谢观看！
