第十二章 第２节 滑轮
一.复习

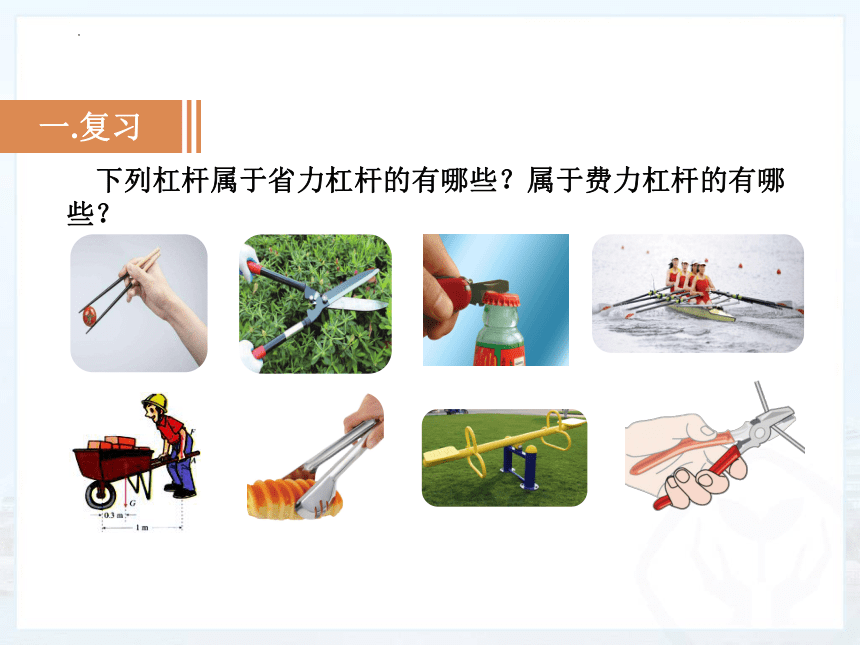

下列杠杆属于省力杠杆的有哪些？属于费力杠杆的有哪些？
除了杠杆外，滑轮也是一种简单的机械，它在日常生活中的应用也很广泛。
旗杆顶端的滑轮

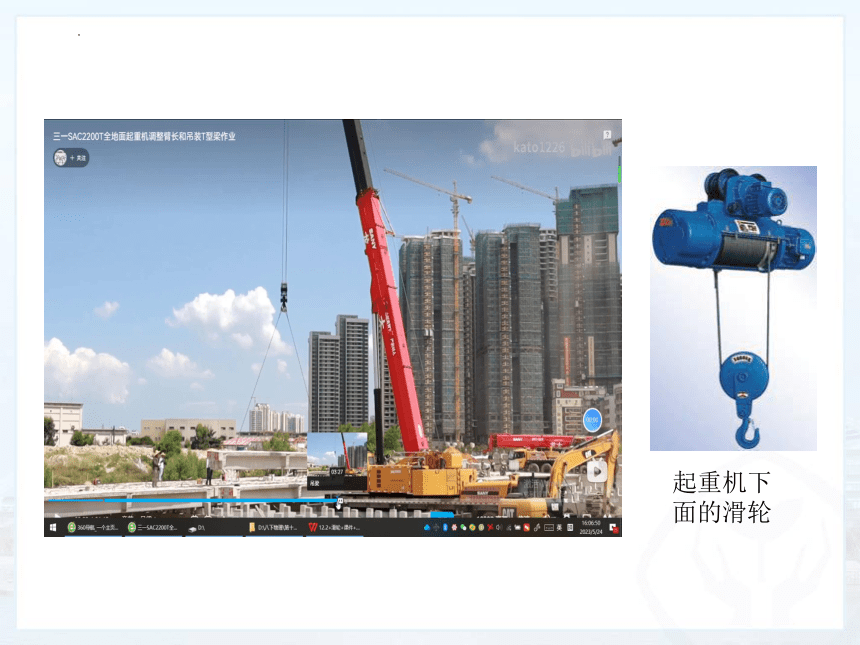

起重机下面的滑轮
　这些都是滑轮，请你观察它们的结构吧。
　滑轮：边缘有凹槽，能绕轴转动的小轮。
凹槽
轴
小轮
二.动能
晾衣架上的滑轮
滑轮
滑轮
滑轮
电梯上的滑轮
下面两个滑轮在使用上有什么不同呢
旗杆顶端的滑轮
电动机下面的滑轮
货物上升时，电动机下面的滑轮随物体一起移动。
国旗上升时，旗杆顶端的滑轮不随物体一起移动。
想想议议
1.滑轮的分类
定滑轮
使用时，滑轮的轴固定不动
动滑轮
使用时，滑轮的轴随物体一起运动
工作时，轴不随物体移动的滑轮叫定滑轮。
一、定滑轮
实质：定滑轮相当于一个等臂杠杆。
结论：
使用定滑轮不省力，不省距离；但可以改变力的方向。
定滑轮的特点
视 频
（2）定滑轮的特点：
使用定滑轮时不能省力，但可以改变力的方向。
工作时，轴随着物体移动的滑轮叫动滑轮。
二、动滑轮
结论：
使用动滑轮可以省力； 但费距离，且不改变力的方向。
动滑轮的特点
视 频
（2）动滑轮的特点
使用动滑轮时可以省一半的力，但是不能改变力的方向。
1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
练一练
2． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 　 B． F2>F3>F1 　
C． F2>F1>F3 　 D． F3>F1>F2
D
丙
F3
练一练
乙
F2
甲
F1
　　定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
想想议议
三、滑轮组：
定滑轮与动滑轮的组合叫滑轮组。
这两种绕线方法有什么不同？
1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离
F
F
讨论：这两种绕线方法有什么不同？
议一议
F
F
你发现了什么规律？
结论：
n为承担物重的绳子段数。
讨 论
讨论：若每个滑轮重30 N，结果如何？
G =
h =
F=100 N
s=10 m
F=
s=
G=100 N
h=10 m
F=100 N
s=
G =
h=10 m
F
s=
物体以0.2 m/s的速度匀速上升10 s 的时间
练一练
物体能被提起吗？
动滑轮对物体的拉力？
地面对物体的支持力？
物体对地面的压力？
F=10 N
G动=5 N
G=50 N
练一练
汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
F
练一练
轮轴及斜面
本质：通过费距离来达到省力的目地。
S
其他斜面
　本质：通过费距离来达到省力的目地。
