杠杆
活动 拔图钉
哪一样工具更省力？
杠杆的定义
物理学中，将在力的作用下可绕一固定点旋转的硬棒叫杠杆。
想一想生活中有哪些杠杆

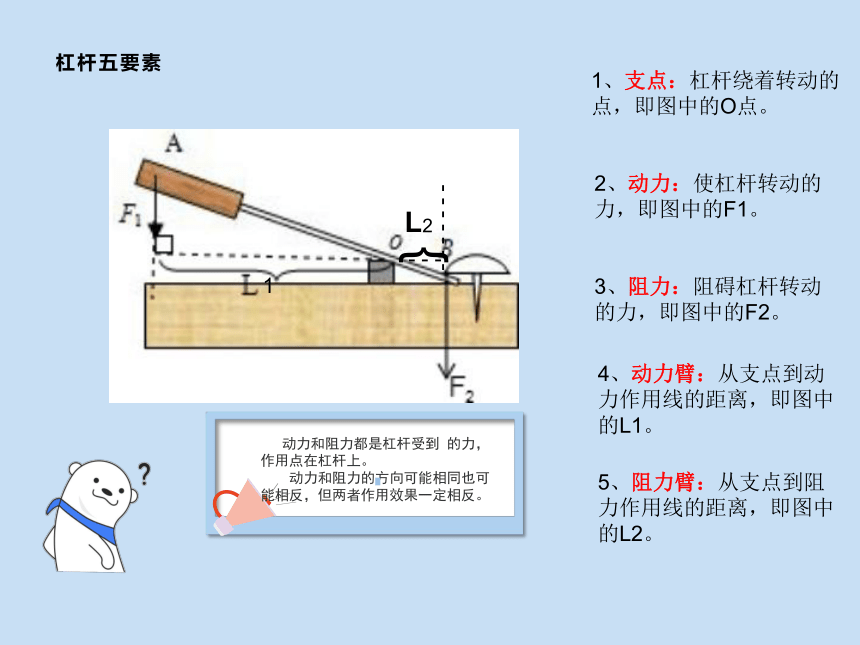

杠杆五要素
- - - - - - -
- - -
1
{
L2
1、支点：杠杆绕着转动的点，即图中的O点。
2、动力：使杠杆转动的力，即图中的F1。
3、阻力：阻碍杠杆转动的力，即图中的F2。
4、动力臂：从支点到动力作用线的距离，即图中的L1。
5、阻力臂：从支点到阻力作用线的距离，即图中的L2。
动力和阻力都是杠杆受到 的力，作用点在杠杆上。
动力和阻力的方向可能相同也可能相反，但两者作用效果一定相反。
如何画力臂
1、找出支点
2、画出力的作用线（用虚线）
3、通过支点作这些力的作用线的垂线
4、标出垂直符号，标出力臂
判断正误：
（1）动力臂是指支点到动力作用点的距离;
（2）力臂一定在杠杆上;
（3）动力臂加上阻力臂长度一定等于杠杆长。
×
×
×
（4）杠杆是否都是直的。
( 5 )如果力的作用线过支点，力臂为
0。
×
多少？
杠杆的平衡条件
杠杆的平衡状态：杠杆静止或匀速转动，我们就说此时杠杆处于平衡状态。
实验表明：杠杆平衡时，满足以下条件
动力 X 动力臂 = 阻力 X 阻力臂
F1 X L1 = F2 X L2
杠杆的平衡条件也成为杠杆原理，最早是由古希腊学者阿基米德提出的。
阿基米德的名言
想一想，根据杠杆原理，我们要满足几个条件才能轻松地撬动地球呢？
当动力臂远大于阻力臂时，我们的动力便远小于阻力。
L1>L2 省力杠杆
开瓶器、扳手、指甲钳、汽车方向盘
L1钓鱼竿、镊子、食品夹、船桨、
L1=L2 等臂杠杆
天平，定滑轮，跷跷板、衣裳挂
杠杆的分类
例：2001年6月22日杭州动物园，一位物理老师用了吊车.铁笼和10m长的槽钢作为辅助工具。若不计槽钢和铁笼的物重，吊车的吊钩固定处距系弹簧测力计一端的距离为9m，距系铁笼处的距离为7cm，当槽钢处于水平状态时弹簧测力计的求数为200N。试估算大象的质量。（g取10N/kg)
杠杆平衡计算题的步骤：
1.画出杠杆的结构示意图，
作出五要素
2.标出已知条件和待求量
3.用杠杆平衡条件解题
O
l1=9m
l2=7cm
F1=200N
F2
由F1l1＝F2l2 得：
解：
F2
=
F1 l1
l2
=
200N×9m
0.07m
=2.57×104N
m
=
F2
g
=
10N·kg—1
2.57×104N
=2.57×103kg = 2.57t
谢谢！
