第五部分 中考动向·特色卷
专项三　图象信息题

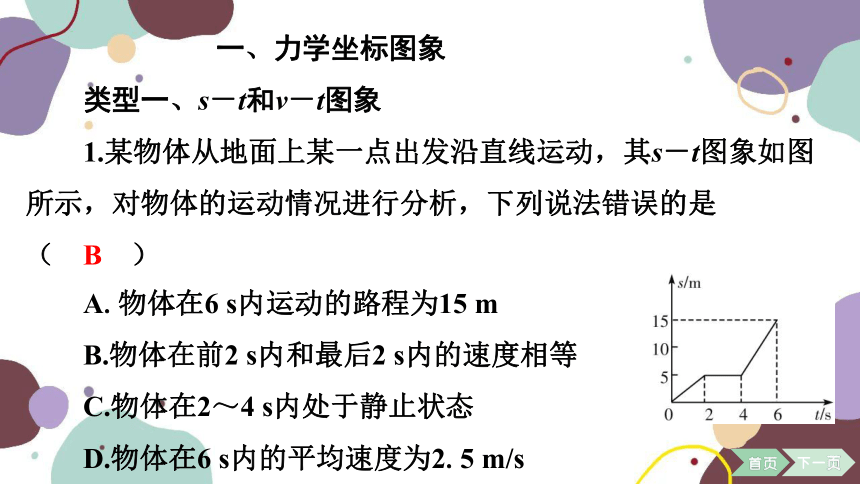

一、力学坐标图象
类型一、s－t和v－t图象
1.某物体从地面上某一点出发沿直线运动，其s－t图象如图所示，对物体的运动情况进行分析，下列说法错误的是
（　B　）
A.物体在6 s内运动的路程为15 m
B.物体在前2 s内和最后2 s内的速度相等
C.物体在2～4 s内处于静止状态
D.物体在6 s内的平均速度为2.5 m/s
B

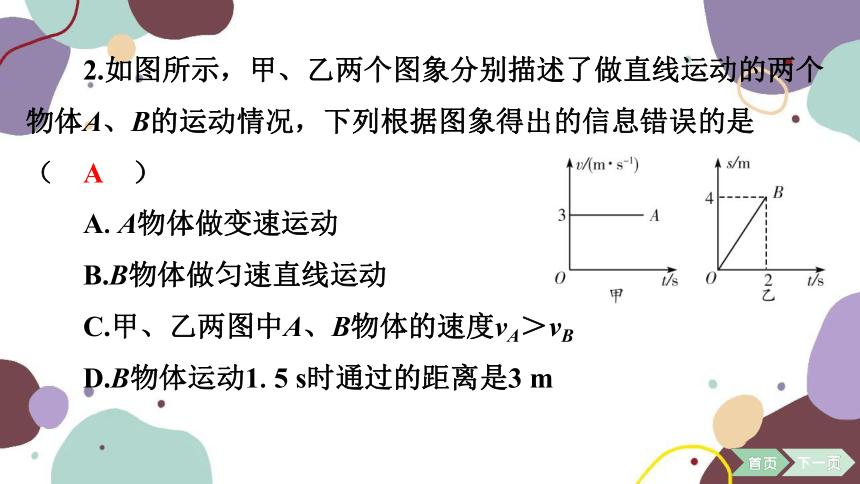

2.如图所示，甲、乙两个图象分别描述了做直线运动的两个物体A、B的运动情况，下列根据图象得出的信息错误的是
（　A　）
A.A物体做变速运动
B.B物体做匀速直线运动
C.甲、乙两图中A、B物体的速度vA＞vB
D.B物体运动1.5 s时通过的距离是3 m
A

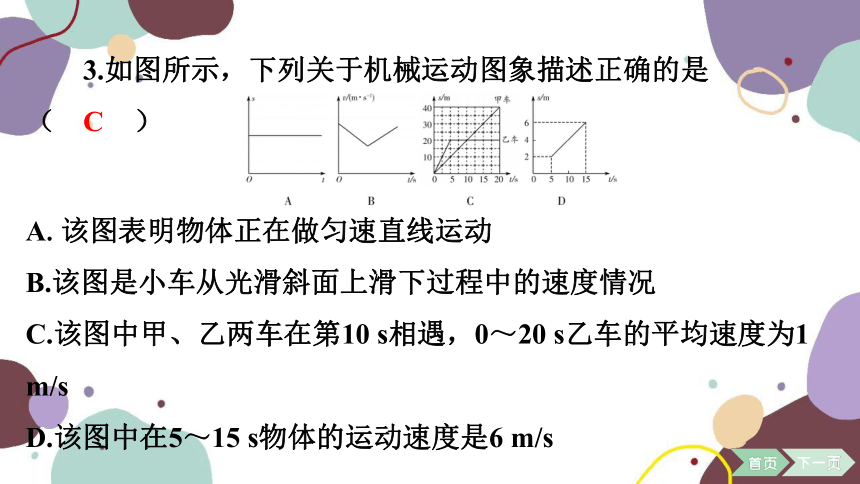

3.如图所示，下列关于机械运动图象描述正确的是
（　C　）
A.该图表明物体正在做匀速直线运动
B.该图是小车从光滑斜面上滑下过程中的速度情况
C.该图中甲、乙两车在第10 s相遇，0～20 s乙车的平均速度为1 m/s
D.该图中在5～15 s物体的运动速度是6 m/s
C

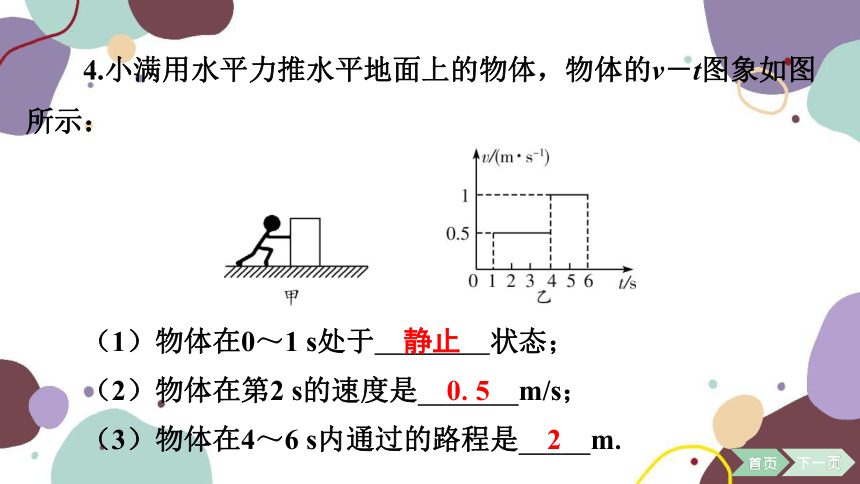

4.小满用水平力推水平地面上的物体，物体的v－t图象如图所示：
（1）物体在0～1 s处于 　静止　 状态；
（2）物体在第2 s的速度是 　0.5　 m/s；
（3）物体在4～6 s内通过的路程是 　2　 m.
静止
0.5
2

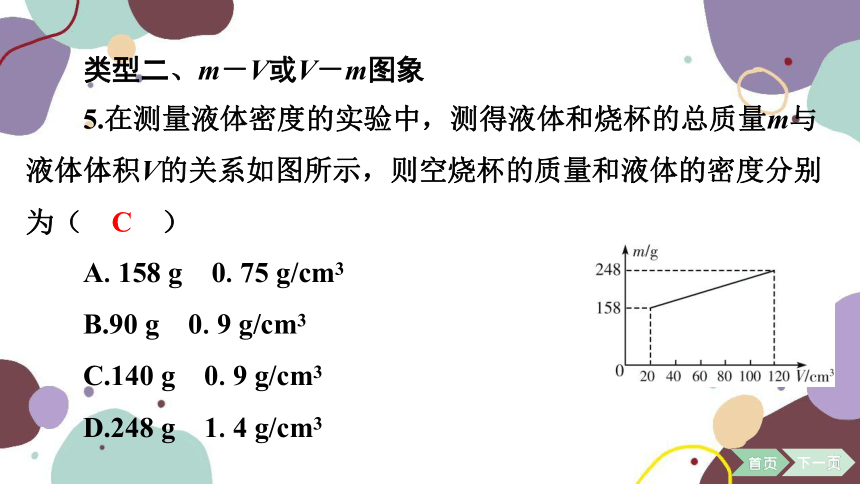

类型二、m－V或V－m图象
5.在测量液体密度的实验中，测得液体和烧杯的总质量m与液体体积V的关系如图所示，则空烧杯的质量和液体的密度分别为（　C　）
A.158 g　0.75 g/cm3
B.90 g　0.9 g/cm3
C.140 g　0.9 g/cm3
D.248 g　1.4 g/cm3
C

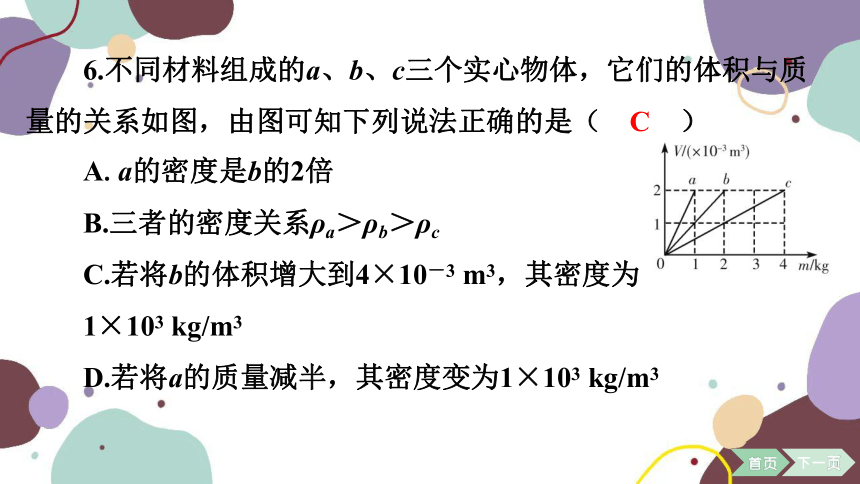

6.不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图，由图可知下列说法正确的是（　C　）
A.a的密度是b的2倍
B.三者的密度关系ρa＞ρb＞ρc
C.若将b的体积增大到4×10－3 m3，其密度为1×103 kg/m3
D.若将a的质量减半，其密度变为1×103 kg/m3
C

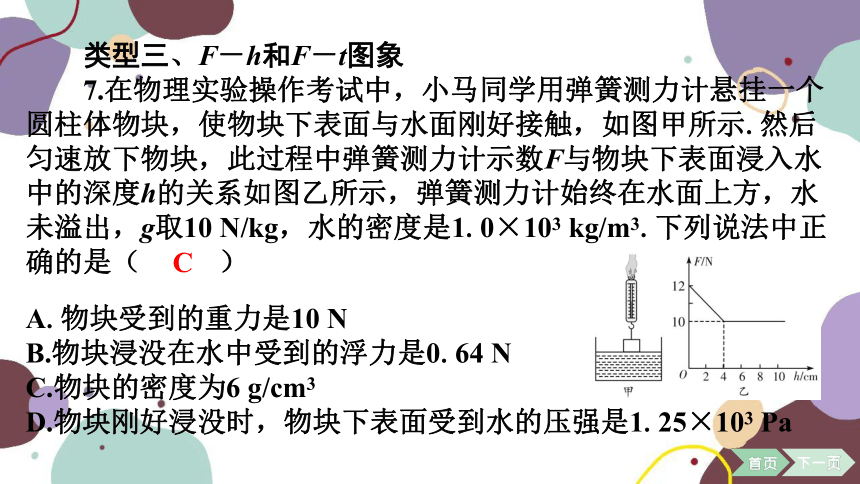

类型三、F－h和F－t图象
7.在物理实验操作考试中，小马同学用弹簧测力计悬挂一个圆柱体物块，使物块下表面与水面刚好接触，如图甲所示.然后匀速放下物块，此过程中弹簧测力计示数F与物块下表面浸入水中的深度h的关系如图乙所示，弹簧测力计始终在水面上方，水未溢出，g取10 N/kg，水的密度是1.0×103 kg/m3.下列说法中正确的是（　C　）
C
A.物块受到的重力是10 N
B.物块浸没在水中受到的浮力是0.64 N
C.物块的密度为6 g/cm3
D.物块刚好浸没时，物块下表面受到水的压强是1.25×103 Pa

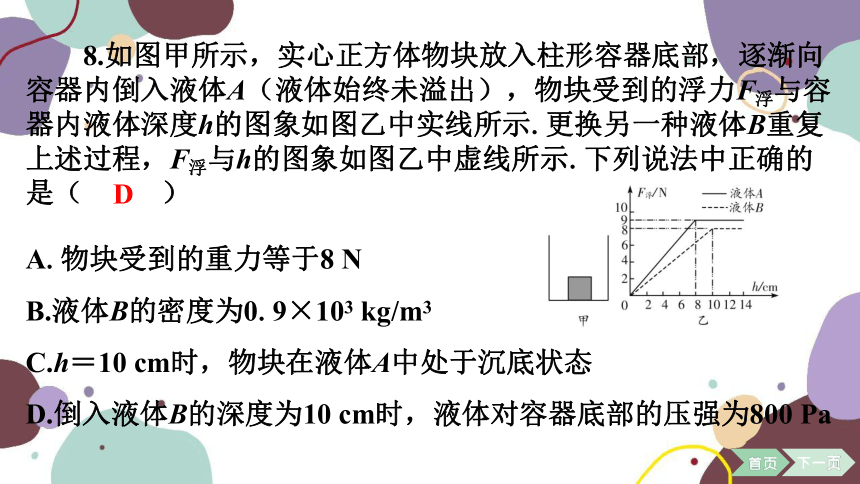

8.如图甲所示，实心正方体物块放入柱形容器底部，逐渐向容器内倒入液体A（液体始终未溢出），物块受到的浮力F浮与容器内液体深度h的图象如图乙中实线所示.更换另一种液体B重复上述过程，F浮与h的图象如图乙中虚线所示.下列说法中正确的是（　D　）
D
A.物块受到的重力等于8 N
B.液体B的密度为0.9×103 kg/m3
C.h＝10 cm时，物块在液体A中处于沉底状态
D.倒入液体B的深度为10 cm时，液体对容器底部的压强为800 Pa
9.将一个重为G的鸡蛋放进盛有浓盐水的杯中，鸡蛋漂浮，然后逐渐向杯中加入清水，当鸡蛋下沉至杯底静止时停止加水，下列图象能粗略描述这个过程中浮力随时间变化关系的是
（　C　）
C
10.如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F－t和v－t图象如图乙、丙所示.以下说法正确的是（　B　）
A.当t＝1 s时，物体具有动能
B.4～6 s内，物体所受拉力的功率为10 W
C.2～4 s内，物体所受摩擦力为7 N
D.4～6 s内，克服摩擦力所做的功为15 J
B
类型四、压强p－t和p－h图象
11.水的密度是随温度变化的，4 ℃时水的密度最大.如图容器中装有适量水，当水温从0 ℃升高到15 ℃的过程中，水的质量不变，不考虑容器的热胀冷缩，下列选项中能正确反映图中容器底部受到水的压强p和水温t之间关系的是（　D　）
D
12.利用图象可以描述物理量之间的关系.如图所示是探究液体内部的压强与哪些因素有关的图象，由图象可知，同种液体内部的压强与深度成 　正比　 ，液体密度ρ甲 　＞　 （选填“＞”“＜”或“＝”）ρ乙.
正比
＞
二、电学坐标图象
类型一、U－I和I－U图象
13.如图是电阻甲和乙的U－I图象，根据图象下列判断正确的是（　C　）
A.乙是定值电阻
B.当甲两端电压为0.5 V时，通过它的电流为0.3 A
C.将甲和乙串联，若电流为0.3 A，则它们两端的总电压为2 V
D.将甲和乙并联，若电压为2.5 V，则它们的干路电流为0.5 A
C
14.如图甲所示的电路中，电源两端的电压保持不变，闭合开关S，滑动变阻器R的滑片P从图中M点移动到N点的过程中，电流表示数I与电压表示数U的关系图象如图中乙所示，下列判断正确的是（　D　）
A.R1的阻值为5 Ω
B.电源两端的电压为5 V
C.滑片P在N点时R接入电路的阻值为60 Ω
D.当R接入电路的阻值为5 Ω时，电压表示数为2 V
D
15.在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路.电源电压恒定，R1为定值电阻.闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光.此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图象如图乙所示.下列说法正确的是（　B　）
B
A.电源电压为5 V
B.小灯泡正常发光时，定值电阻R1工作1 min
产生的热量为18.75 J
C.电路允许的最大功率为1 W
D.再串联一个8 Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全

A
A.定值电阻两端电压控制为2 V不变
B.当电流为0.2 A时，电阻R为0.1 Ω
C.当滑片向右移时，电压表示数变大
D.当电流分别为0.25 A和0.5 A时，接入电路的导体的电阻之比为1∶2
17.小明用如图所示的电路探究“导体中电流跟电阻的关系”.电源电压保持不变，更换阻值不同的电阻R2，通过调节滑动变阻器接入电路的电阻R1，正确完成实验，记录各次实验中电压表示数U和电流表示数I，描点画出下列四幅图，其中最接近实际的是（　B　）
B
18.如图甲所示电路中，R0为定值电阻，R1为滑动变阻器.当滑片P移动时，滑动变阻器消耗的电功率与电流关系的图象如图乙所示.以下说法错误的是（　A　）
A.电源电压为8 V
B.滑动变阻器的最大阻值是25 Ω
C.定值电阻R0的最大功率是7.2 W
D.滑动变阻器R1的最大功率是1.8 W
A
19.图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器.闭合开关，滑片P移动的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示.下列说法正确的是
（　D　）
A.电源电压为5 V
B.R的最大阻值为20 Ω
C.R＝10 Ω时，其功率最大
D.R＝15 Ω时，电路消耗的功率为1.8 W
D
20.如图甲所示，电源电压U恒为6 V，R0为定值电阻.闭合开关S，在滑动变阻器的滑片从A端滑至B端的过程中，图乙是电压表的示数U随电流表示数I的变化关系，图丙是滑动变阻器的功率P随其两端电压U的变化关系，图丁是效率η（即滑动变阻器消耗的功率与电路消耗的总功率之比）随滑动变阻器电阻R的变化关系，下列判断正确的是（　C　）
C
A.定值电阻R0的阻值为5 Ω
B.滑动变阻器最大阻值为6 Ω
C.乙图阴影部分的面积为2.88 W
D.丙图b点的坐标为（2 V，4.5 W）
三、坐标图象的综合应用
21.在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线的斜率和面积也具有特定的物理意义.下列对两个图象所包含的信息的理解，正确的是（　D　）
A.图甲中的斜率越小，表示物质的密度越大
B.图甲中，密度与质量成正比，与体积成反比
C.图乙中表示匀速直线运动的路程越大，速度越大
D.图乙中阴影部分面积表示该物体在对应时间内通过的路程
D
22.以如图象对应的分析合理的是（　D　）
A.某种燃料完全燃烧放出的热量与质量的关系
B.某固体的密度与体积的关系
C.物体做变速直线运动时路程与时间的关系
D.物体所受重力与质量的关系
D
23.下列说法正确的是（　C　）
A.对于液体产生的压强，密度一定时，其压强与深度的关系可以用甲图表示
B.水平面上静止的质量均匀、形状为正方体的物体，其对水平面的压强与其接触面积的关系可以用乙图表示
C.对于不同物质，质量相同时，其密度与体积的关系可以用丙图表示
D.流体产生的压强，其压强与流速变化的关系可以用丁图表示
C
24.如图甲是某品牌智能体重秤，图乙是它的电路结构图，R0为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图象如图丙所示. 已知电源电压为6 V保持不变.
（1）当秤盘为空时，R的阻值为 　600 Ω　 ；
600 Ω
（2）体重为600 N的小勇站在体重秤上时，电压表示数为2.4 V，则R0的阻值是多少？


（3）若小华站在体重秤上，5 s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45 J，则小华的体重为多少牛？
