9.4 流体压强与流速的关系
The relationship between fluid presssure and velocity

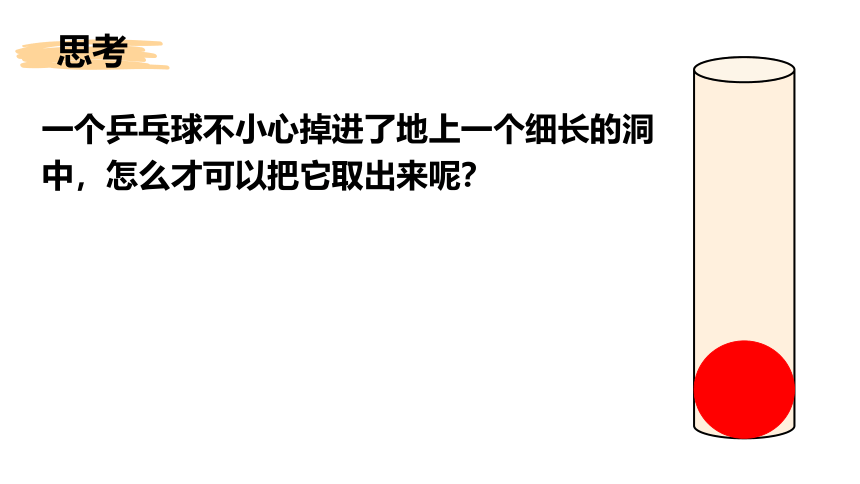

思考
一个乒乓球不小心掉进了地上一个细长的洞中，怎么才可以把它取出来呢？
向各个方向都有压强
流动性
液体有压强
气体有压强
气体和液体都具有流动性，统称为流体
流体
流动中的流体会有什么样的特点呢？

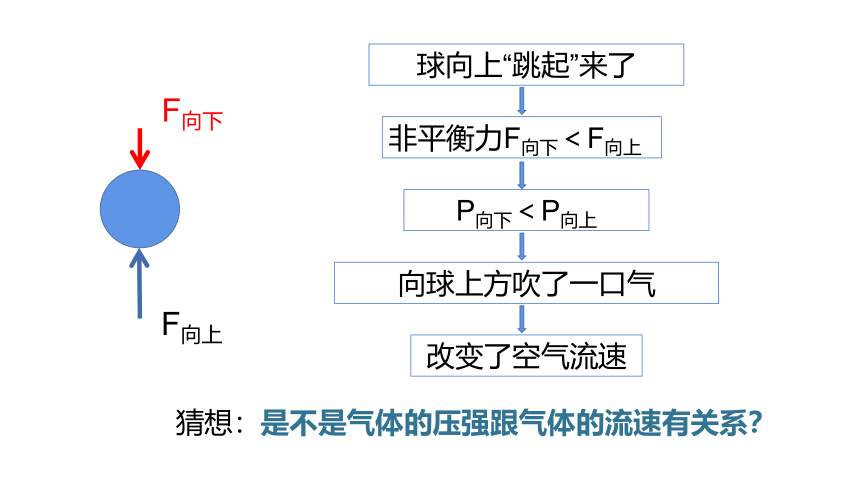

球向上“跳起”来了
向球上方吹了一口气
F向下
F向上
P向下＜P向上
非平衡力F向下＜F向上
改变了空气流速
猜想：
是不是气体的压强跟气体的流速有关系？

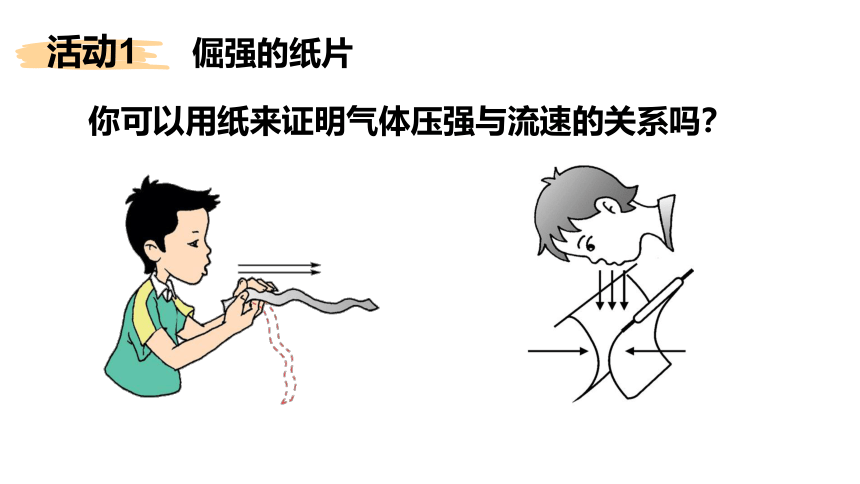

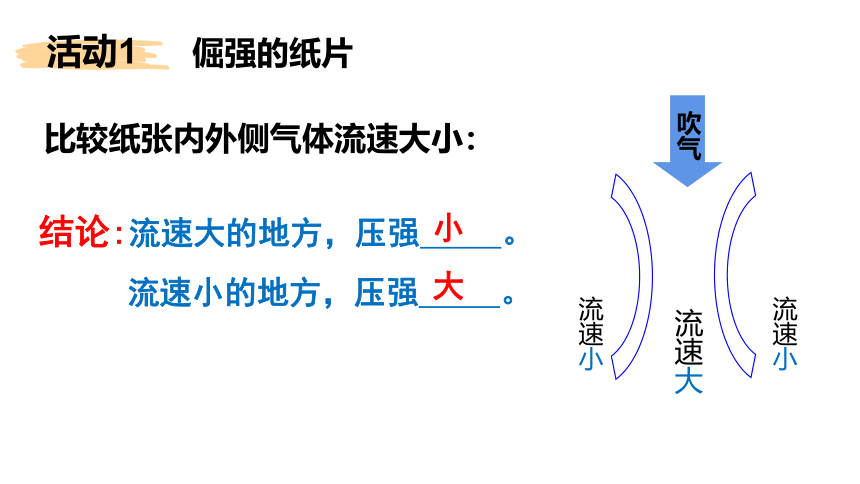

倔强的纸片
你可以用纸来证明气体压强与流速的关系吗？
活动1
比较纸张内外侧气体流速大小：
吹气
流速大
流速小
流速小
结论:流速大的地方，压强 。
流速小的地方，压强 。
小
大
倔强的纸片
活动1

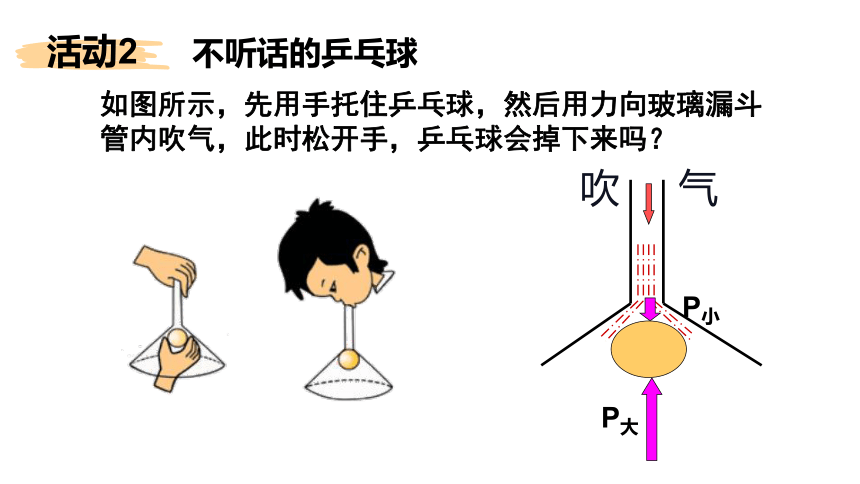

如图所示，先用手托住乒乓球，然后用力向玻璃漏斗管内吹气，此时松开手，乒乓球会掉下来吗？
不听话的乒乓球
活动2
吹 气
P大
P小

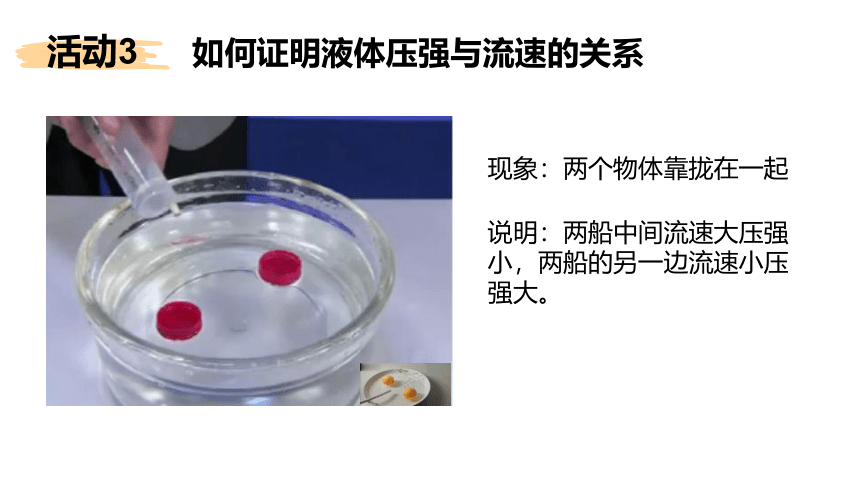

现象：两个物体靠拢在一起
说明：两船中间流速大压强小，两船的另一边流速小压强大。

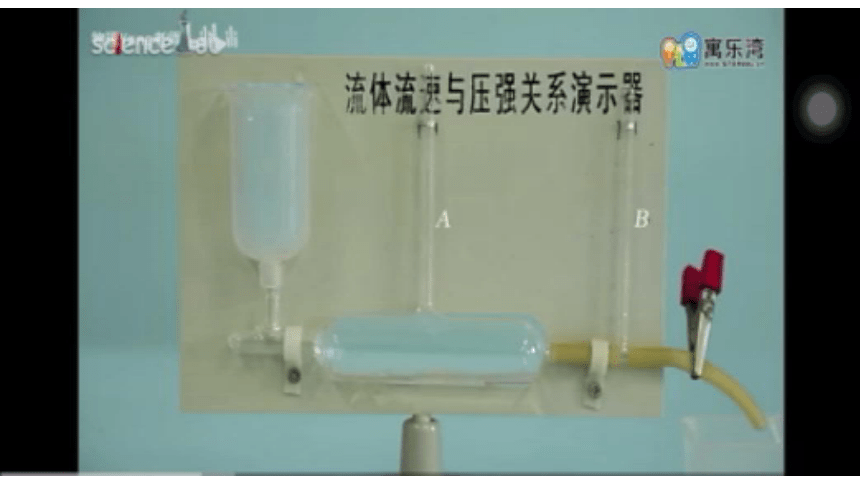

如何证明液体压强与流速的关系
活动3

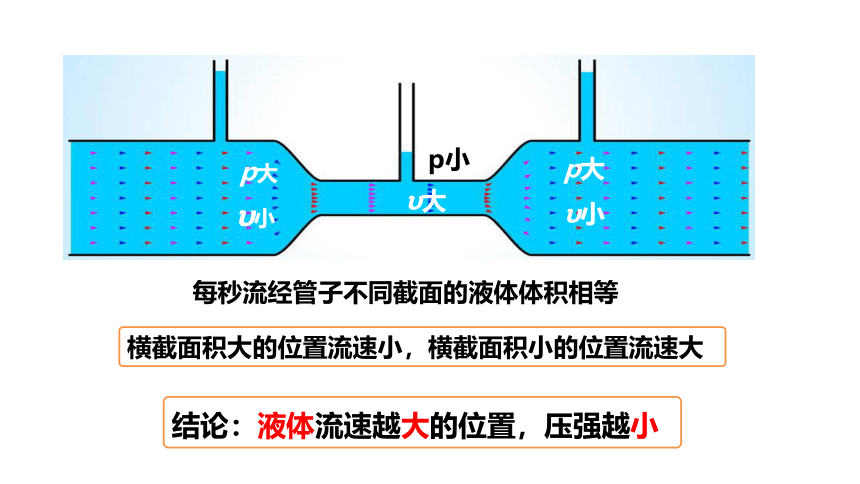

每秒流经管子不同截面的液体体积相等
横截面积大的位置流速小，横截面积小的位置流速大
υ小
υ大
υ小
p大
p大
p小
结论：液体流速越大的位置，压强越小

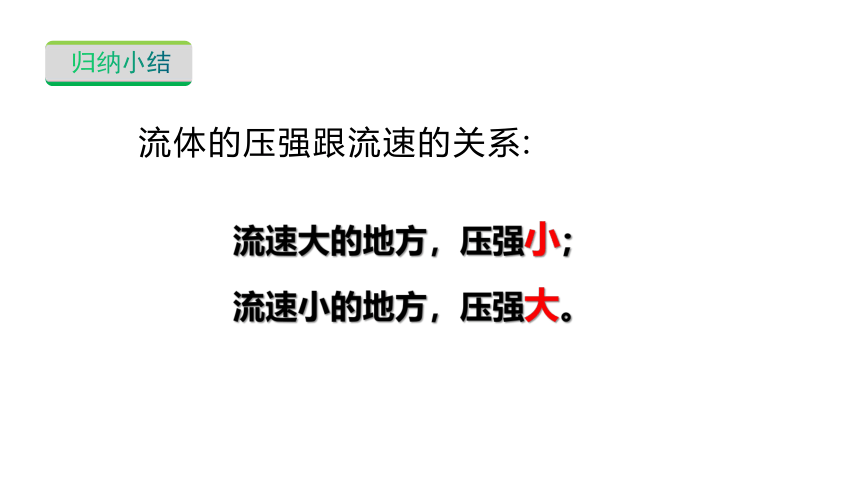

归纳小结
流体的压强跟流速的关系:
　流速大的地方，压强小；
　流速小的地方，压强大。

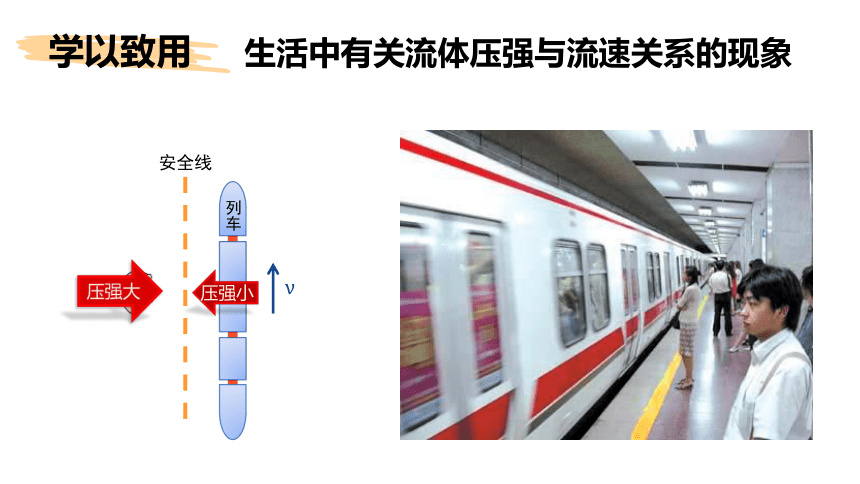

安全线
列车
ν
压强小
压强大
生活中有关流体压强与流速关系的现象
学以致用
地铁站台安装屏蔽门
铁路旁有防护网
生活中有关流体压强与流速关系的现象
学以致用
简易喷雾器原理
贮水罐
活塞
喷嘴
生活中有关流体压强与流速关系的现象
学以致用
生活中有关流体压强与流速关系的现象
学以致用
风沿墙面吹过时窗帘飘向窗外
风刮过时，室外空气流速加快，压强减小，而室内空气流速很慢，压强较大，窗帘在室内、外压力差的作用下被“推向”窗外。
同向行驶两船中间部分水流速大，压强小，两船就会在外侧压力下撞在一起。
生活中有关流体压强与流速关系的现象
学以致用
航海规则为什么规定两艘轮船不能近距离同向航行？
生活中有关流体压强与流速关系的现象
学以致用
草原犬鼠的“空调”洞穴
飞机的机翼
思考
使飞机上升的升力是如何产生的？
取一个飞机机翼模型装在支架上，用电吹风对着机翼模型吹，你看到什么现象？
上方流速快，压强小，压力小
升力F
机翼剖面图
下方流速慢，压强大，压力大
机翼上下表面存在压强差，因此产生向上的升力。
神奇的升力
神奇的升力
若此时天气情况恶劣，空气流动很大，且非常不稳定，它需要迅速降低高度以摆脱这种不利的状况，它可以怎么做呢？
这是一只生活在欧洲的灰雁，灰雁是世界上体积最大的野鹅，正在空中飞行。
神奇的升力
赛车呈流线型，当赛车跑得太快时，有什么危险？为什么？怎么办？
由于汽车的上方呈弧形，赛车快速行驶时会受到一个向上的“升力”，从而使车发“飘”、不稳。
神奇的升力
A
B
车尾翼的截面和飞机机翼刚好相反的，飞机机翼给飞机以向上的升力，而车尾翼给汽车向下的压力，从而增大车与地面间的摩擦力。
神奇的升力
例2
科技小组的同学用3D 打印机制作了四种模型，分别固定在支架上，放置于电子秤上，如图所示，用吹风机相同挡位正对模型从右向左水平吹风，其中电子秤示数可能明显减小的是( )
B
1．【2021·常德】如图把一根饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠在A管的上端，用力吹气，可以看到A管中的水会向上冒出管口，这是因为B管与A管相接处空气流速 ________，压强 ________，杯中的水在外界大气压的作用下沿A管上升。
增大
减小
巩固新知
2．【2020·南京】如图所示，将两个易拉罐平行放置在水平桌面上，为了能让两易拉罐间距离增大，可用吸管按图中箭头________(填“A”或“B”)所示的方向用力吹气。
B
6．如图所示是一种水翼船，船体下安装了水翼。当船在高速航行时，水面下的水翼会使船体整体抬高从而减小水对船体的阻力，则水翼安装正确的是(　　)
B
8．足球运动员梅西在某次比赛中，踢出一记神奇的“香蕉球”，足球从右侧绕过“人墙”射入球门，如图所示。这是因为踢出的足球(　　)
A．左侧空气流速慢
B．两侧空气流速相同
C．左侧空气流速快
D．受到重力作用
C
10．【兰州模拟】如图所示，赛车的尾部会安装一个“气流偏导器”，它是依据流体中流速越大的位置压强越________的原理制成的，当赛车高速行驶时，“气流偏导器”能______(填“增大”或“减小”)汽车对地面的压力。
小
增大
