(共22张PPT)
电流定律复习课
欧姆定律
内容
公式
伏安法测电阻
知识梳理:
1.实验目的：
2.实验原理：
3.实验器材：
4.电路图：
5.实验过程：
6.注意事项
R = U / I
电源、电流表、电压表、滑动变阻器、定值电阻、电键
A
V
串并联电路规律

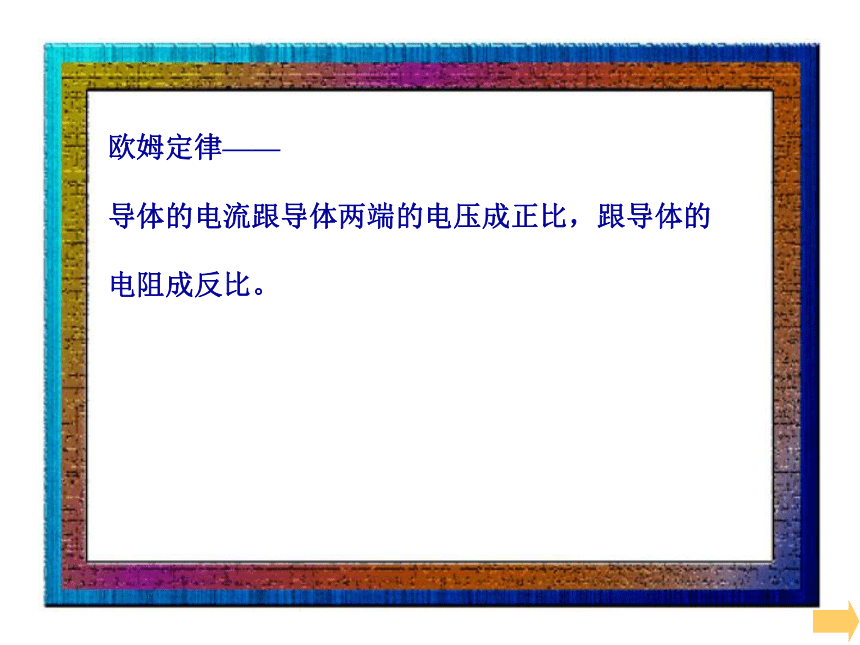

欧姆定律——
导体的电流跟导体两端的电压成正比，跟导体的
电阻成反比。
欧姆定律表达式：I = U / R
I —表示这段导体的电流。
U—表示这段导体两端的电压
R—表示这段导体的电阻

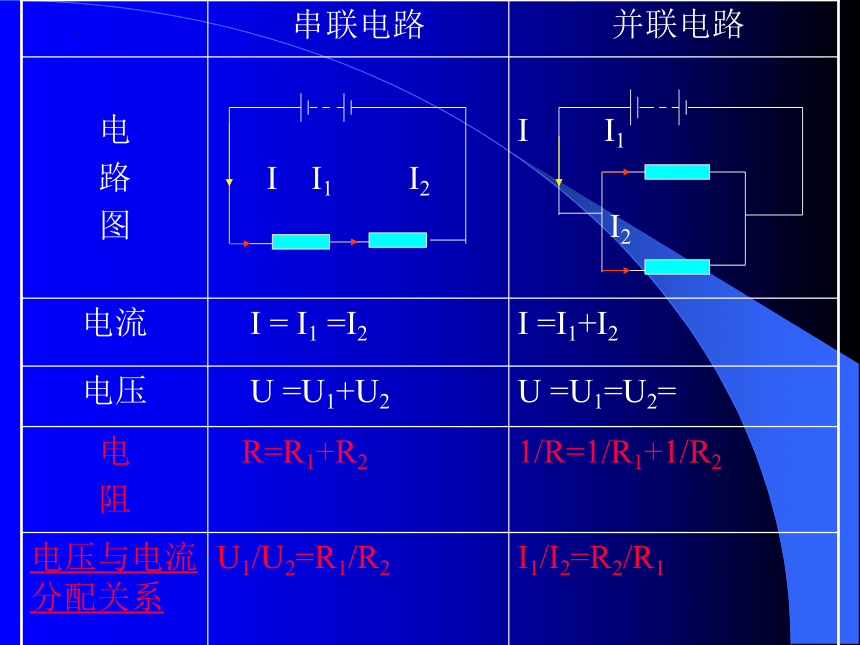

串联电路 并联电路
电 路 图 I I1 I2
I I1
I2
电流 I = I1 =I2 I =I1+I2
电压 U =U1+U2 U =U1=U2=
电 阻 R=R1+R2 1/R=1/R1+1/R2
电压与电流分配关系 U1/U2=R1/R2 I1/I2=R2/R1
练习：
1、一段导体，若在其两端加上电压U时，通过导体的电流为I；当所加电压增大为3U时，该导体的电阻为 ，通过导体的电流为 。
解析：
导体的电阻是导体本身的一种性质，它的大小跟导体材料，长度、横截面积有关，与外加电压和通过 的电流无关，但大小可以利用U/I来计算，同一导体阻值不变。
在导体电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。
答案：U/I； 3I

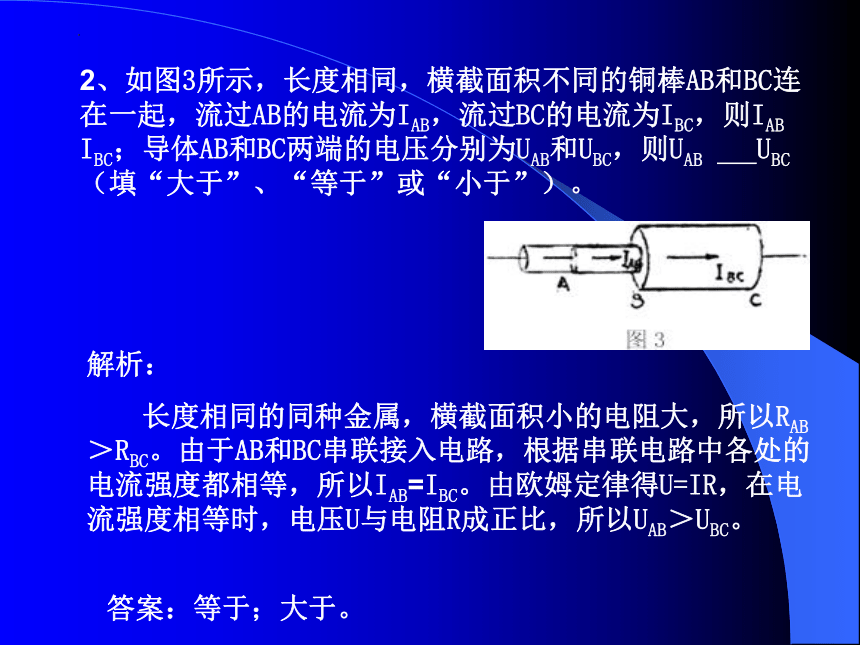

2、如图3所示，长度相同，横截面积不同的铜棒AB和BC连在一起，流过AB的电流为IAB，流过BC的电流为IBC，则IAB IBC；导体AB和BC两端的电压分别为UAB和UBC，则UAB UBC（填“大于”、“等于”或“小于”）。
解析：
长度相同的同种金属，横截面积小的电阻大，所以RAB＞RBC。由于AB和BC串联接入电路，根据串联电路中各处的电流强度都相等，所以IAB=IBC。由欧姆定律得U=IR，在电流强度相等时，电压U与电阻R成正比，所以UAB＞UBC。
答案：等于；大于。

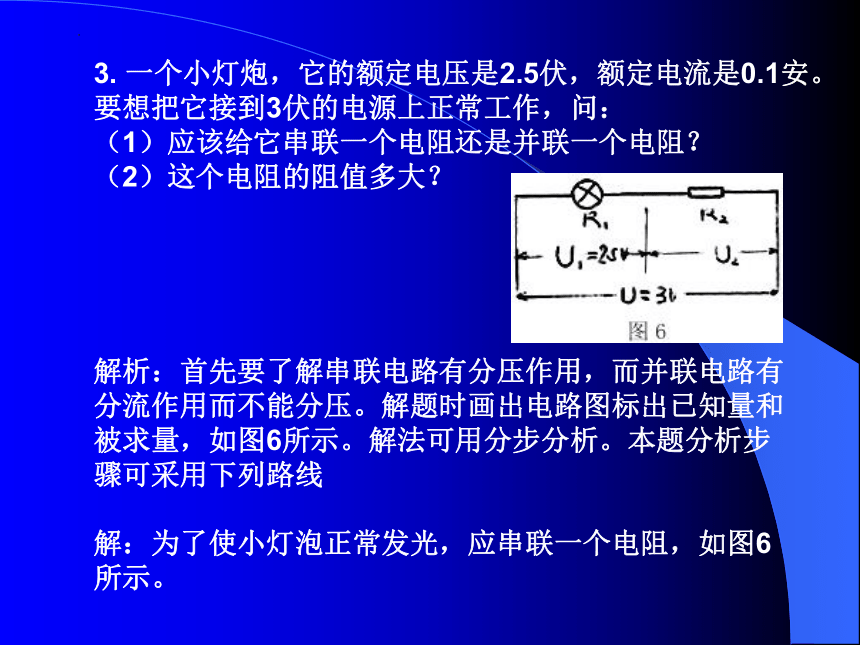

3. 一个小灯炮，它的额定电压是2.5伏，额定电流是0.1安。要想把它接到3伏的电源上正常工作，问：
（1）应该给它串联一个电阻还是并联一个电阻？
（2）这个电阻的阻值多大？
解析：首先要了解串联电路有分压作用，而并联电路有
分流作用而不能分压。解题时画出电路图标出已知量和被求量，如图6所示。解法可用分步分析。本题分析步骤可采用下列路线
解：为了使小灯泡正常发光，应串联一个电阻，如图6所示。

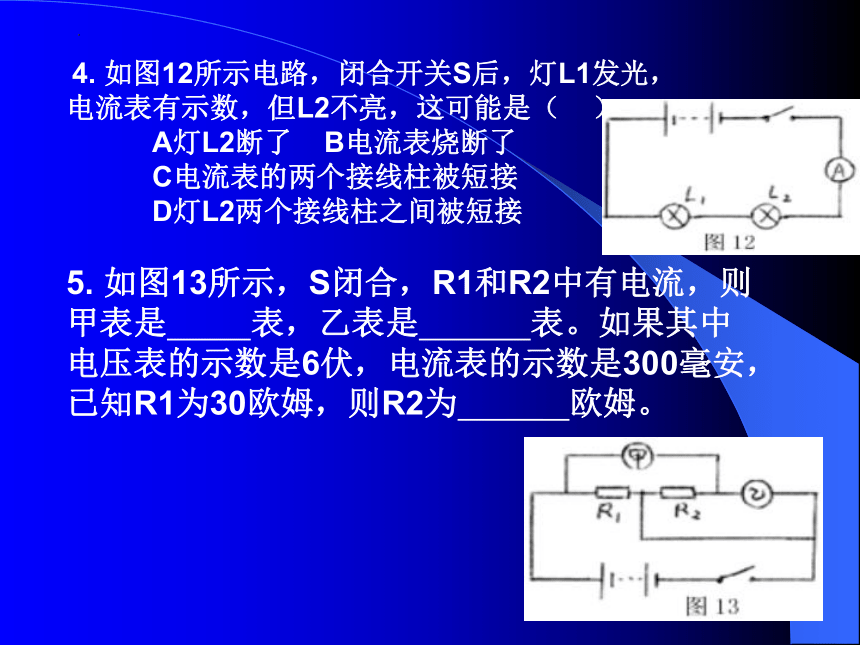

4. 如图12所示电路，闭合开关S后，灯L1发光，
电流表有示数，但L2不亮，这可能是（ ）
A灯L2断了 B电流表烧断了
C电流表的两个接线柱被短接
D灯L2两个接线柱之间被短接
5. 如图13所示，S闭合，R1和R2中有电流，则
甲表是 表，乙表是 表。如果其中
电压表的示数是6伏，电流表的示数是300毫安，已知R1为30欧姆，则R2为 欧姆。
6. 电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开， 电 流表示数是0.3A，求：1）电源电压
2）S1、S2都闭合时，电流表示数是多少？
A
R1
R2
R3
S1
S2
A
R1
R2
R3
S1
S2
S2
R3
S1
A
R1
R2
当S1、S2都闭合时：
S2
R3
S1
A
R1
R2
并 联
当S1、S2都断开时：
A
R1
R2
R3
S1
S2
S2
R3
S1
R2
A
R1
S2
R3
S1
A
R1
R2
串
联
7.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
2）开关S1、S2同时断开和闭合时，电流之比是多少？
A
V
L1
L2
L3
S1
S2
7.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
A
V
L1
L2
L3
S1
S2
S1、S2同时断开时：
L1
V
A
L 1
L 3
V
串联，电压表
测 L 1两
端电压
A
L2
S1
S2
L 3
S1、S2同时闭合时：
并联，L1
没有电流
通过，电
压表示数
为零
7.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
A
V
L1
L2
L3
S1
S2
解：当S1、S2都断开时，L2断路，L1、L3
串联，即I1 = I2 = I3
U1+ U3= U
IR1 + IR3 =U
12 Ω I +18 Ω I = 6V
I=0.2A
U1=I1R1=0.2A X 12 Ω =2.4 V
当S1、S2都闭合时，L1被短路
U1=0V
7.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：2）开关S1、S2同时断开和闭合时，电流之比是多少？
A
V
L1
L2
L3
S1
S2
当S1、S2都闭合时，L1被短路，L2、L3
并联，U = U2 = U3=6V
即,电流比是： I断 0.2A 1
= =
I合 1A 5
I=I2+I3=U2/R2+U3/R3
=6V/9V + 6V/18V =1A
8 如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？
R1
R2
A
V
S
本类型题目小结：
1.通过开关通断判断电路的连接方式
2.根据串、并联电路的电流、电压、
电阻规律，结合欧姆定律建立等式。
思考小结：
1、“欧姆定律”这一章包括了哪几大部
分内容？分别又包括什么？
2、如何解决有关“开关通断”的电路问
题？
3、根据你自己的理解，你能否把欧姆
定律的题型进行大概的归类？
归类：
1、运用欧姆定律及串、并联电路规律解题
2、运用比例关系解决有关问题
3、电表示数变化
4、动态电路
*5、巧用滑动变阻器的取值范围
*6、巧用分压、分流特点分析电学“黑匣子”
问题。
本节内容：
欧姆定律复习（之一）
学习目标：
通过知识的梳理,对欧姆定律的内容有一个总体的理解，形成
一个知识网络。
能够熟练地使用欧姆定律及有关的规律解决电学中的问题。
3. 重点解决好有关开关闭合和断开的这一类的计算题。
