串联反馈和并联反馈
串联反馈和并联反馈

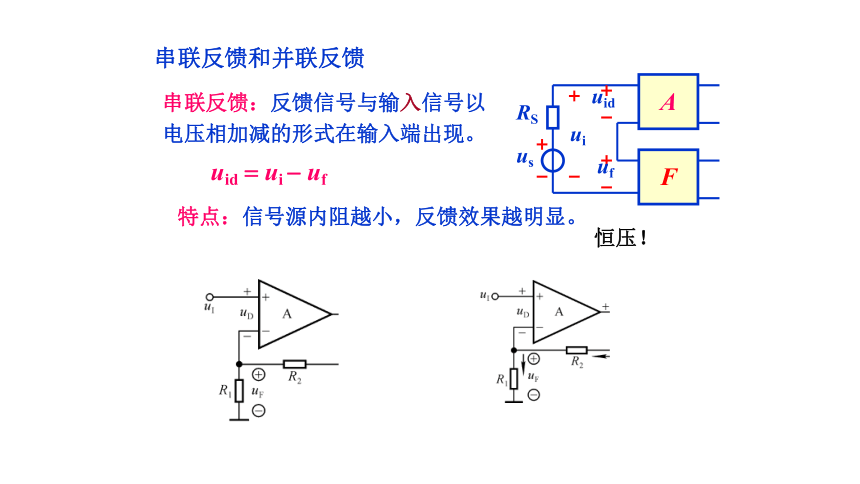

串联反馈：反馈信号与输入信号以
电压相加减的形式在输入端出现。
uid = ui uf
特点：信号源内阻越小，反馈效果越明显。
RS
A
F
ui
uid
uf
us
恒压！

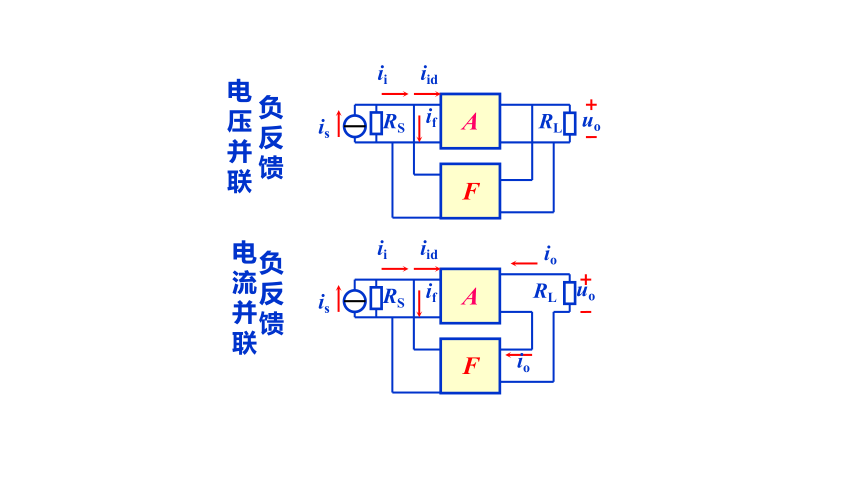

并联反馈：反馈信号与输入信号以
电流相加减的形式在输入端出现。
iid = ii if
特点：信号源内阻越大，反馈效果越明显。
A
F
ii
if
is
iid
RS
恒流！

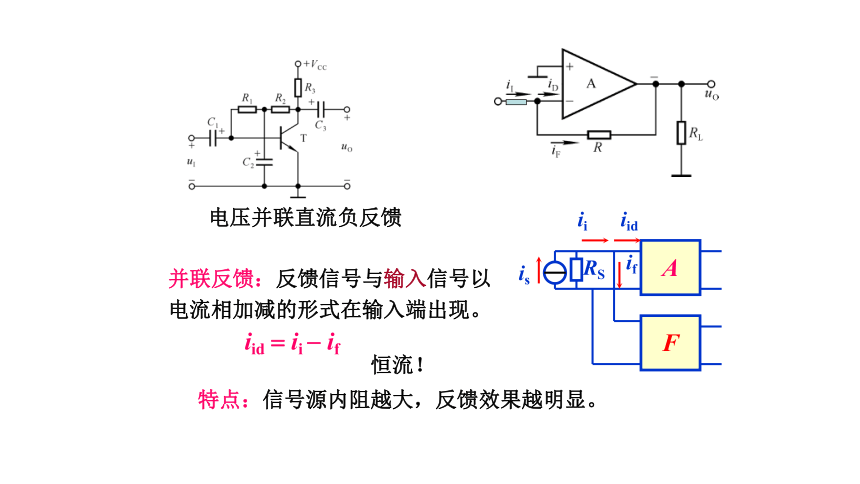

电压并联直流负反馈
A
F
ui
uid
uf
us
RS
RL
uo
A
F
ui
uid
uf
us
RS
io
uo
RL
io
电
压
串
联
负
反
馈
电
流
串
联
负
反
馈

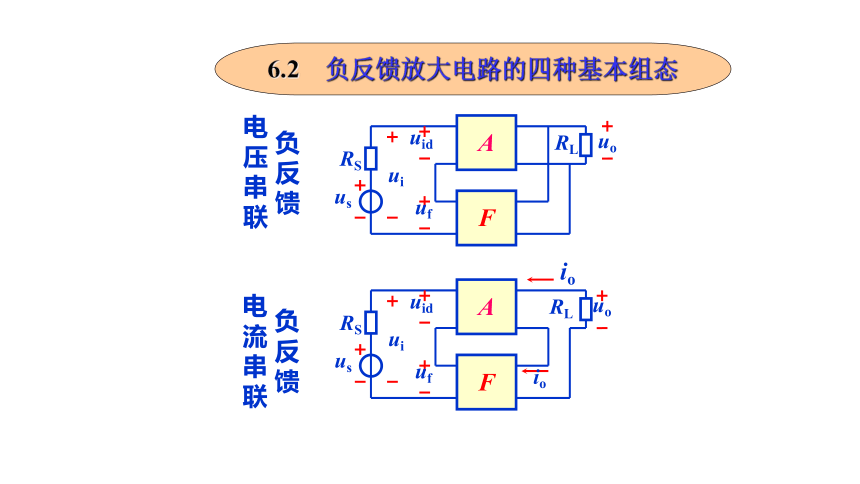

6.2　负反馈放大电路的四种基本组态
F
A
ii
if
is
iid
RS
RL
uo
F
A
ii
if
is
iid
RS
io
uo
RL
io
电
压
并
联
负
反
馈
电
流
并
联
负
反
馈
1) Aud

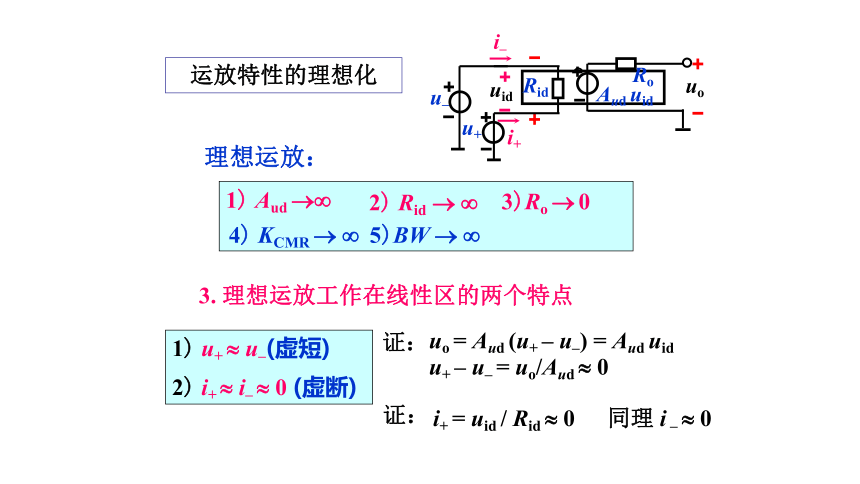

运放特性的理想化
理想运放：
4) KCMR
5)BW
2) Rid
3)Ro 0
uo
uid
u–
i+
u+
uo
Rid
Aud uid
Ro
i–
3. 理想运放工作在线性区的两个特点
1) u+ u–(虚短)
证：
uo = Aud (u+ – u–) = Aud uid
u+ – u– = uo/Aud 0
2) i+ i– 0 (虚断)
证：
i+ = uid / Rid 0
同理 i – 0
四种负反馈组态的分析
A
F
1、电压串联负反馈



uo 经 R1 与 R2 分压反馈到输入回路，故有反馈。
反馈使净输入电压 uid 减小，为负反馈。
RL = 0，无反馈，故为电压反馈。
uf = uoR1/(R1 + R2) 也说明是电压反馈。
uid = ui uf 故为串联反馈。
Rf 为输入回路和输出回路的公共电阻，故有反馈。



反馈使净输入电压 uid 减小，为负反馈。
RL = 0，反馈存在，故为电流反馈。
uf = ioRf ，也说明是电流反馈。
uid = ui – uf 故为串联反馈。
A
F
2、电流串联负反馈
图6.2.3 电流串联负反馈电路
+VCC
RC
C1
C2
RL
RE
+
+
RB1
RB2
RS
+
us

+
uo


Rf 为输入回路和输出回路的公共电阻，故有反馈。
反馈使净输入电流 iid 减小，为负反馈。
RL = 0，无反馈，故为电压反馈。
iid = ii if ，故为并联反馈。
A
F
3、电压并联负反馈
R2，电压并联负反馈
