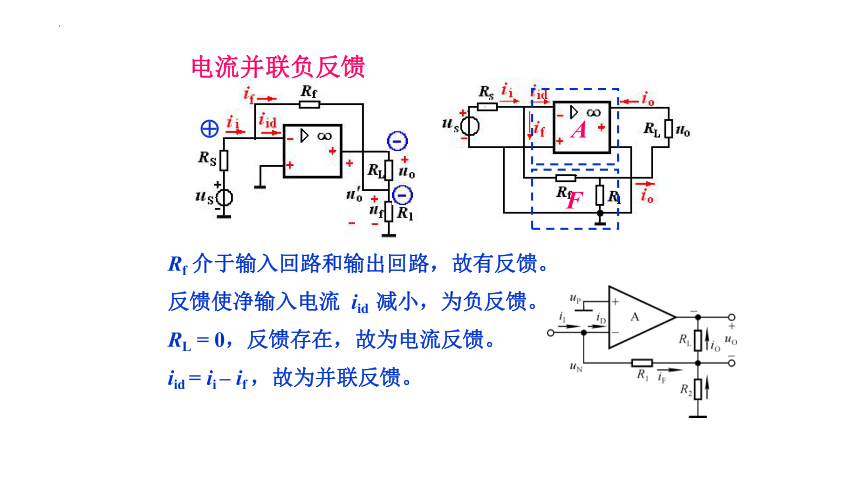

电流并联负反馈
Rf 介于输入回路和输出回路，故有反馈。

反馈使净输入电流 iid 减小，为负反馈。
RL = 0，反馈存在，故为电流反馈。
iid = ii – if ，故为并联反馈。
A
F
电流并联负反馈


电流串联负反馈
电压串联负反馈
例2
反馈类型的判断

RE —
引入本级电流串联负反馈
也引入级间电流并联负反馈

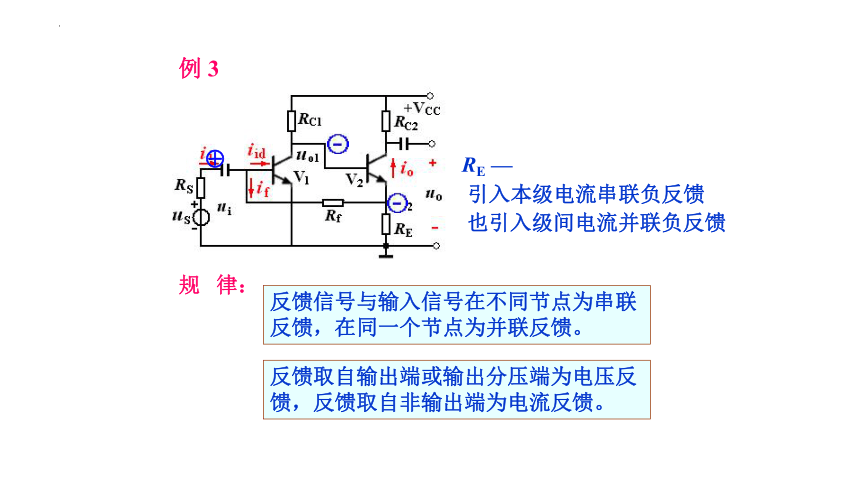

例 3
反馈信号与输入信号在不同节点为串联反馈，在同一个节点为并联反馈。
反馈取自输出端或输出分压端为电压反
馈，反馈取自非输出端为电流反馈。
规 律：

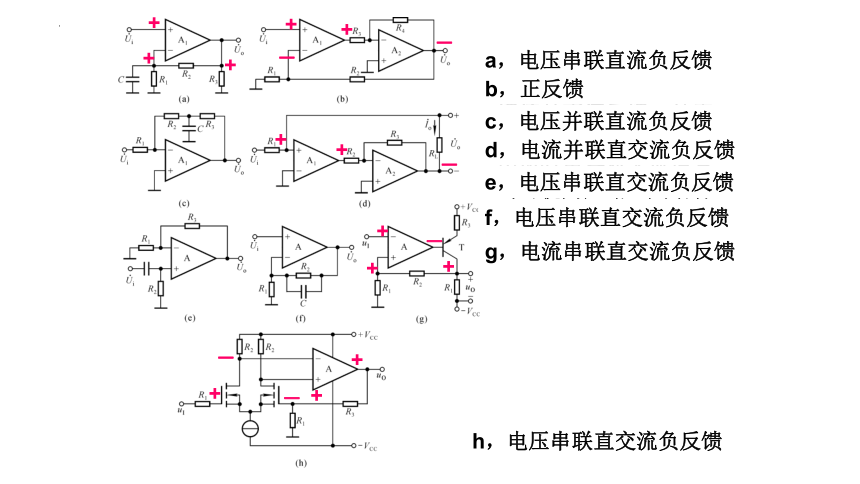

判断图示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。设图中所有电容对交流信号均可视为短路。判断各交流负反馈电路的组态
a，电压串联直流负反馈
b，正反馈
c，电压并联直流负反馈
d，电流并联直交流负反馈
e，电压串联直交流负反馈
f，电压串联直交流负反馈
+
+
+
+

+


+
+
+
+

+
g，电流串联直交流负反馈
+
+

+

h，电压串联直交流负反馈

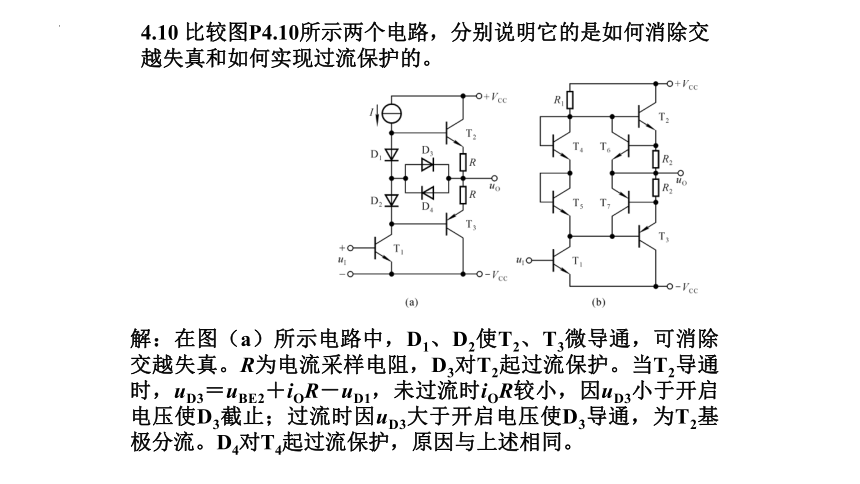

4.10 比较图P4.10所示两个电路，分别说明它的是如何消除交越失真和如何实现过流保护的。
解：在图（a）所示电路中，D1、D2使T2、T3微导通，可消除交越失真。R为电流采样电阻，D3对T2起过流保护。当T2导通时，uD3＝uBE2＋iOR－uD1，未过流时iOR较小，因uD3小于开启电压使D3截止；过流时因uD3大于开启电压使D3导通，为T2基极分流。D4对T4起过流保护，原因与上述相同。
在图（b）所示电路中，T4、T5使T2、T3微导通，可消除交越失真。R2为电流采样电阻，T6对T2起过流保护。当T2导通时，uBE6＝iOR2，未过流时iOR2较小，因uBE6小于开启电压使T6截止；过流时因uBE6大于开启电压使T6导通，为T2基极分流。T7对T3起过流保护，原因与上述相同。
4.11 图4.11所示电路是某集成运放电路的一部分，单电源供电，T1、T2、T3为放大管。试分析：（1）100μA电流源的作用；（2）T4的工作区域(截止、放大、饱和)；（3）50μA电流源的作用；（4）T5与 R的作用 。
解：（1）为T1提供静态集电极电流、为T2提供基极电流，并作为T1的有源负载。
（2）T4截止。因为uB4＝uC1＝uO＋uR＋uB2＋uB3，uE4＝uO，uB4＞uE4。
（3）50μA电流源为T3提供射极电流，在交流等效电路中等效为阻值非常大的电阻。
（4）保护电路。uBE5＝iOR，未过流时T5电流很小；过流时使iE5＞50μA，T5更多地为T3的基极分流。
4.12 电路如图P4.12所示，试说明各晶体管的作用。
解：T1为共射放大电路的放大管；T2和T3组成互补输出级；T4、T5、R2组成偏置电路，用于消除交越失失真。
图6.2.9 例6.2.2 电路图
电压串联负反馈
电压并联负反馈
电压并联负反馈
电流并联负反馈
电压串联负反馈
电压串联负反馈
电流串联直流负反馈
