(共12张PPT)

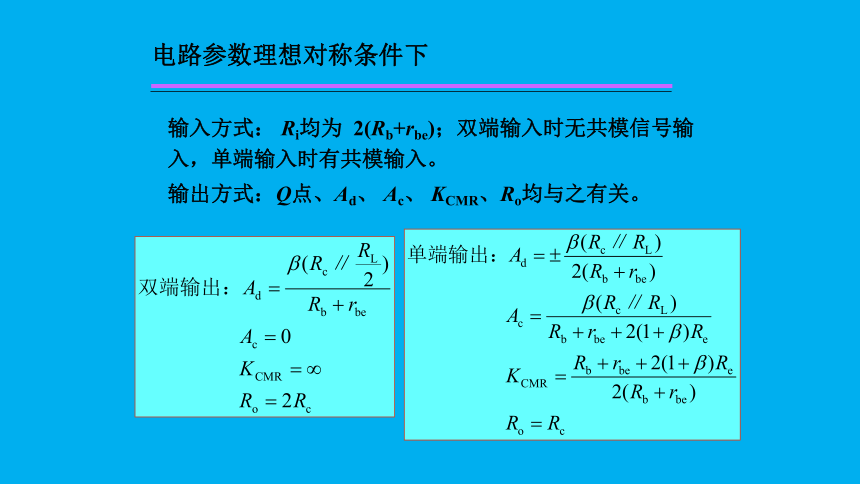

电路参数理想对称条件下
电路参数理想对称条件下
输入方式： Ri均为 2(Rb+rbe)；双端输入时无共模信号输入，单端输入时有共模输入。
输出方式：Q点、Ad、 Ac、 KCMR、Ro均与之有关。
静态时的值
差模输出
共模输出
问题讨论：
1、UOQ产生的的原因？
2、如何减小共模输出电压？

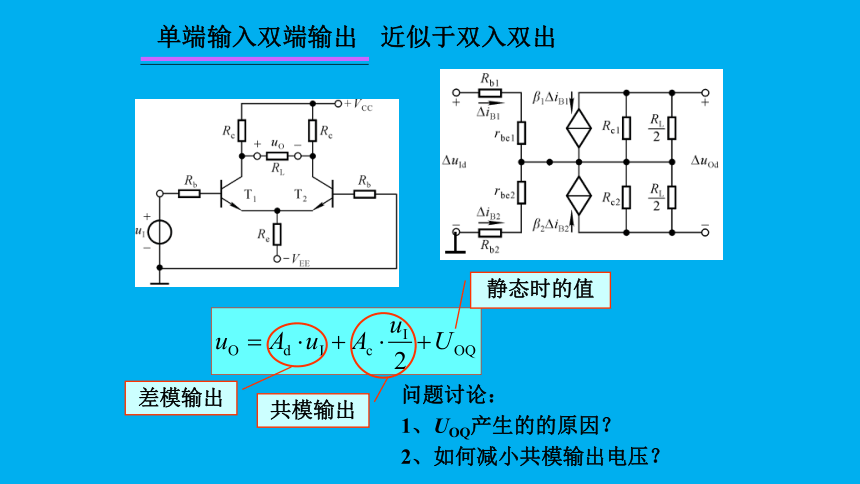

单端输入双端输出
近似于双入双出
注意放大倍数的正负号：
设从T1 集电极取输出，若从T1的基极输入信号，为负号；从T2的基极输入信号，为正号。

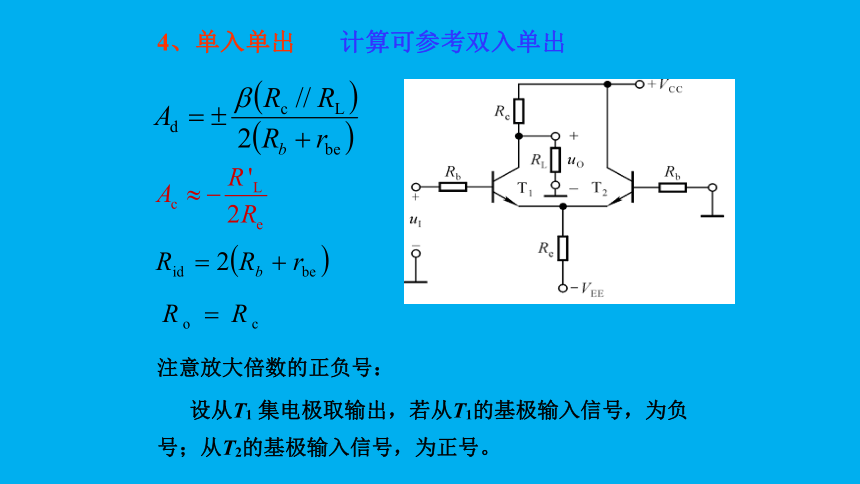

4、单入单出 计算可参考双入单出

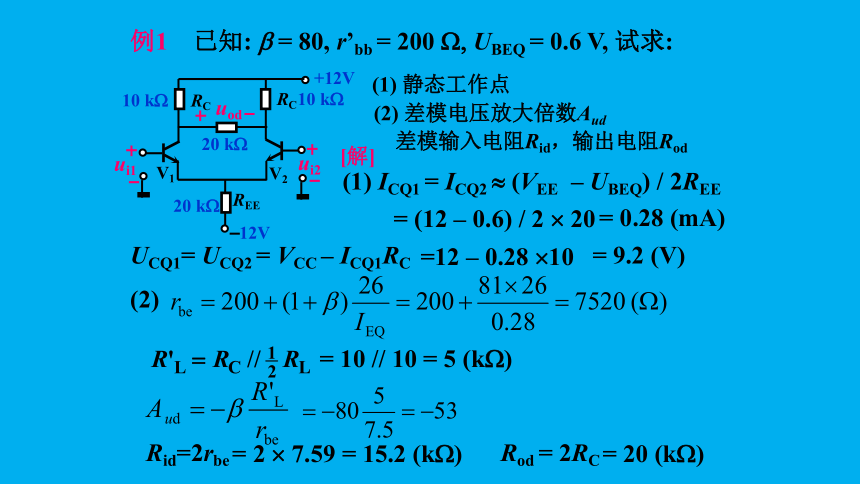

例1 已知: = 80, r’bb = 200 , UBEQ = 0.6 V, 试求:
(1) 静态工作点
(2) 差模电压放大倍数Aud
差模输入电阻Rid，输出电阻Rod
[解]
(1) ICQ1 = ICQ2 (VEE – UBEQ) / 2REE
= (12 – 0.6) / 2 20
= 0.28 (mA)
UCQ1= UCQ2 = VCC – ICQ1RC
=12 – 0.28 10
= 9.2 (V)
(2)
= 10 // 10 = 5 (k )
Rid=2rbe
= 2 7.59 = 15.2 (k )
Rod = 2RC
= 20 (k )
ui1
V1
+12V
V2
12V
RC
RC
REE
uod
ui2
10 k
10 k
20 k
20 k
(2) 若Aud = – 50、 Auc = – 0.05
求输出电压uo，及KCMR
1.01V
0.99V
[解]
可将任意输入信号分解为
共模信号和差模信号之和
(1)
ui1 = 1.01 = 1.00 + 0.01 (V)
ui2 = 0.99 = 1.00 – 0.01 (V)
uid = u i1 – u i2 = 1.01 – 0.99 = 0.02 (V)
uiC = (ui1+ ui2 ) / 2 = 1 (V)
(2)
uod = Auduid
= – 50 0.02
= – 1 (V)
uoc = Aucuic
= – 0.05 1
= – 0.05 (V)
uo = Auduid + Aucuic
= –1.05 (V)
= 60 (dB)
(1) 求差模输入电压uid 、共模输入电压uic
例 2
ui1
V1
+VCC
V2
VEE
RC
RC
REE
uod
ui2
uC1
uC2
特点： Q点稳定
直流电阻为有限值
动态电阻很大
简化画法
恒流源代替差分电路中的 Re
+VCC
RL
RE
RB1
RB2
IC
I0
ui1
V1
+VCC
V2
RC
R1
uod
ui2
RC
–VEE
R2
R3
IC3
V3
ui1
V1
+VCC
V2
RC
uod
ui2
RC
VEE
I0
四、 具有恒流源的差分放大电路
具有恒流源的差分放大电路
简化画法
场效应管差分放大电路
复合管形式的差分放大电路
1) RW取值应大些？还是小些？
2) RW对动态参数的影响？
3) 若RW滑动端在中点，写出Ad、Ri的表达式。
改进的差分放大电路
讨论一
若uI1=10mV，uI2=5mV，则uId=？ uIc=？
uId=5mV ，uIc=7.5mV
