(共12张PPT)

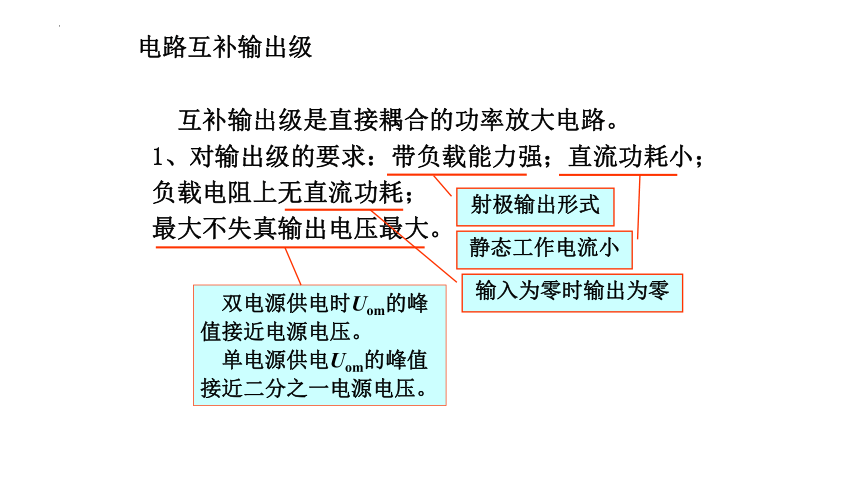

电路互补输出级
互补输出级是直接耦合的功率放大电路。
1、对输出级的要求：带负载能力强；直流功耗小；负载电阻上无直流功耗；
最大不失真输出电压最大。
射极输出形式
静态工作电流小
输入为零时输出为零
双电源供电时Uom的峰值接近电源电压。
单电源供电Uom的峰值接近二分之一电源电压。
电路互补输出级

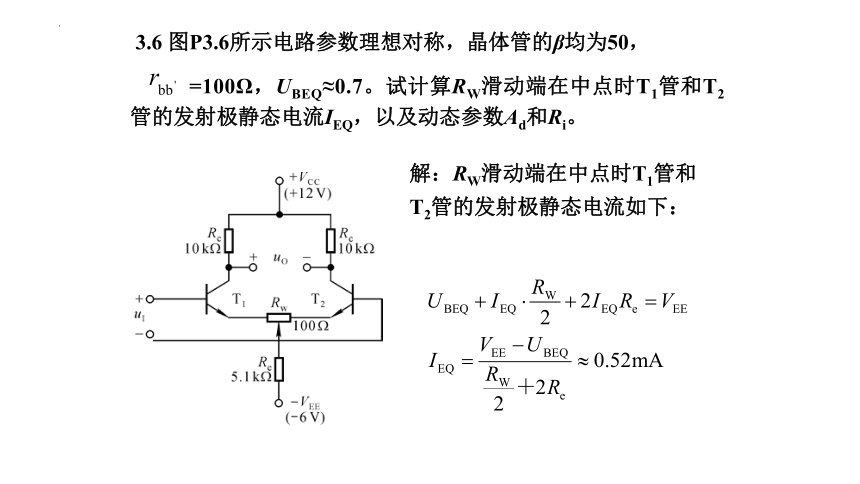

3.6 图P3.6所示电路参数理想对称，晶体管的β均为50，
=100Ω，UBEQ≈0.7。试计算RW滑动端在中点时T1管和T2管的发射极静态电流IEQ，以及动态参数Ad和Ri。

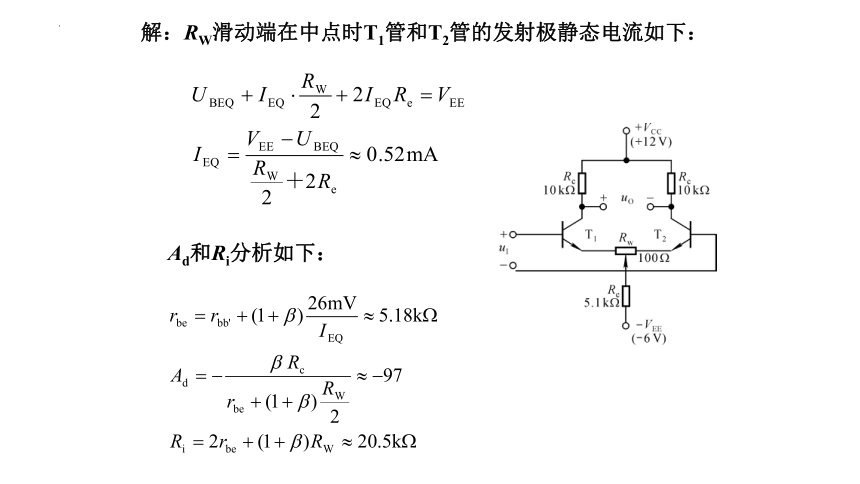

解：RW滑动端在中点时T1管和T2管的发射极静态电流如下：
Ad和Ri分析如下：
解：RW滑动端在中点时T1管和T2管的发射极静态电流如下：

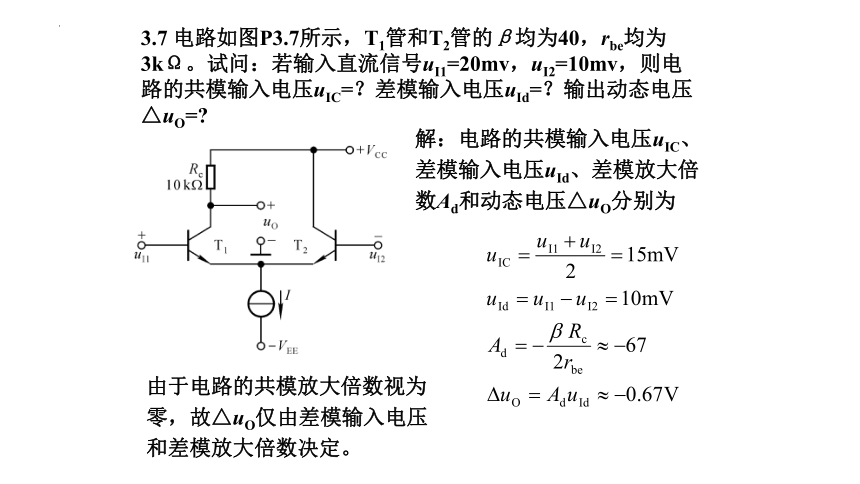

3.7 电路如图P3.7所示，T1管和T2管的β均为40，rbe均为3kΩ。试问：若输入直流信号uI1=20mv，uI2=10mv，则电路的共模输入电压uIC=？差模输入电压uId=？输出动态电压△uO=
解：电路的共模输入电压uIC、差模输入电压uId、差模放大倍数Ad和动态电压△uO分别为
由于电路的共模放大倍数视为零，故△uO仅由差模输入电压和差模放大倍数决定。

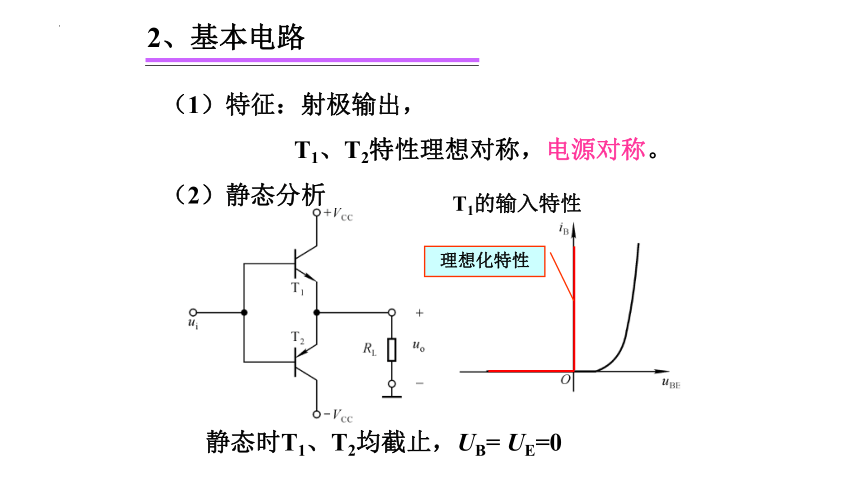

2、基本电路
静态时T1、T2均截止，UB= UE=0
（1）特征：射极输出，
T1、T2特性理想对称，电源对称。
（2）静态分析
T1的输入特性
理想化特性
（3）动态分析
ui正半周，电流通路为
+VCC→T1→RL→地，
uo = ui
两只管子交替工作，两路电源交替供电，双向跟随。
ui负半周，电流通路为
地→ RL → T2 → -VCC，
uo = ui
（4）交越失真
消除失真的方法：
设置合适的静态工作点
信号在零附近两只管子均截止
开启电压
3、消除交越失真的互补输出级
对偏置电路的要求：有合适的Q点，且动态电阻尽可能小，即动态信号的损失尽可能小。
如果信号为零时两只管子处于临界导通或微导通，那么当有信号输入时两只管子中至少有一个导通，因而消除了交越失真。
二极管导通时，对直流电源的作用可近似等效为0.6～0.8V的一个直流电池，对交流信号的作用可等效为一个数值很小的动态电阻。
3、消除交越失真的互补输出级
消交越失真的互补输出级
RL
R
V3
V4
V1
V2
+VCC
+
ui

+
uo

VCC
V5
4、准互补输出级
为保持输出管的良好对称性，输出管为同类型晶体管。
