多级放大电路

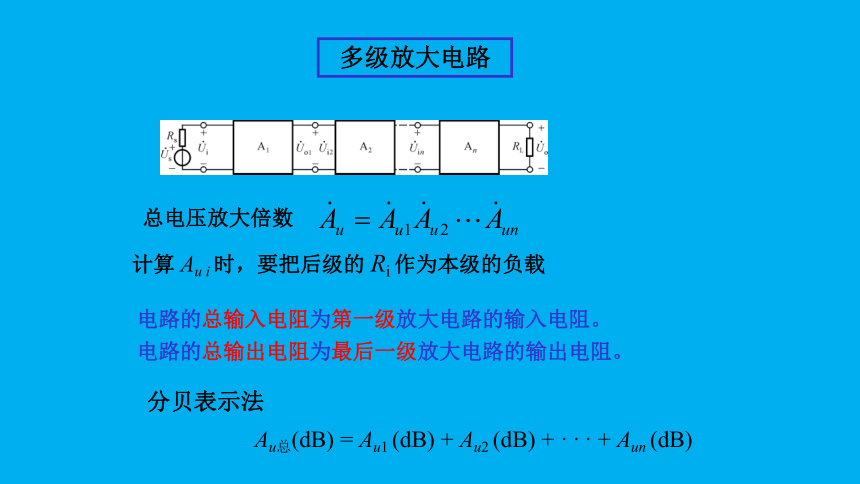

多级放大电路
总电压放大倍数
计算 Au i 时，要把后级的 Ri 作为本级的负载
电路的总输入电阻为第一级放大电路的输入电阻。
电路的总输出电阻为最后一级放大电路的输出电阻。
Au总(dB) = Au1 (dB) + Au2 (dB) + · · · + Aun (dB)
分贝表示法

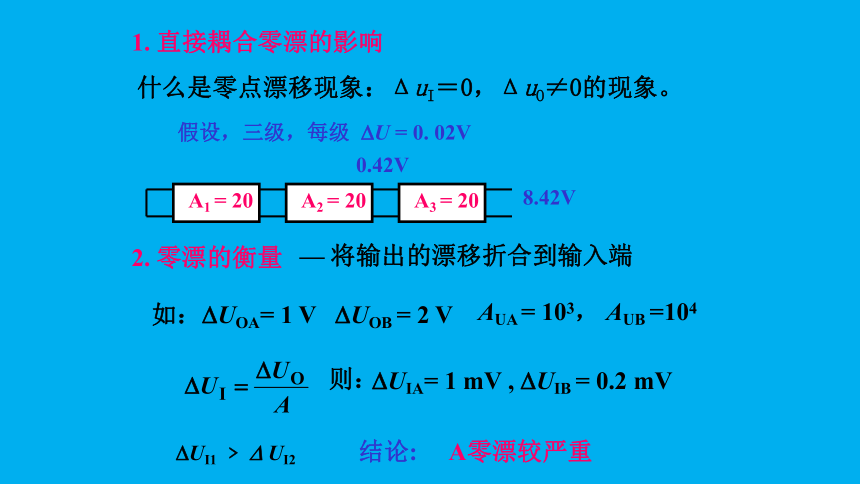

1. 直接耦合零漂的影响
2. 零漂的衡量
— 将输出的漂移折合到输入端
如： UOA= 1 V UOB = 2 V
AUA = 103， AUB =104
则：
UIA= 1 mV , UIB = 0.2 mV
UI1 ﹥ UI2 结论: A零漂较严重
假设，三级，每级 U = 0. 02V
0.42V
8.42V
A1 = 20
A2 = 20
A3 = 20
什么是零点漂移现象：ΔuI＝0，ΔuO≠0的现象。

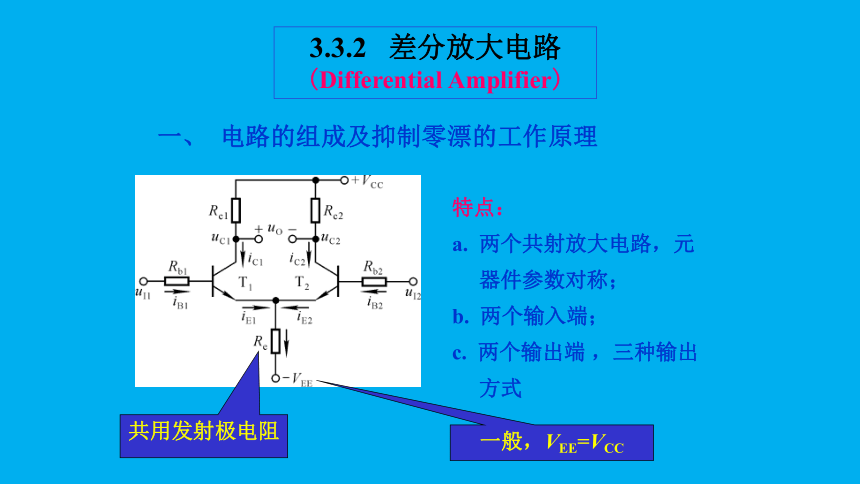

3.3.2 差分放大电路(Differential Amplifier)
一、 电路的组成及抑制零漂的工作原理
特点：
a. 两个共射放大电路，元器件参数对称；
b. 两个输入端；
c. 两个输出端 ，三种输出方式
一般，VEE=VCC
共用发射极电阻
零输入零输出
若V与UC的变化一样，则输出电压就没有漂移
信号特点？能否放大？
零点漂移
参数理想对称：
Rb1= Rb1，Rc1= Rc1， Re1= Re1;
T1、T2在任何温度下特性均相同。

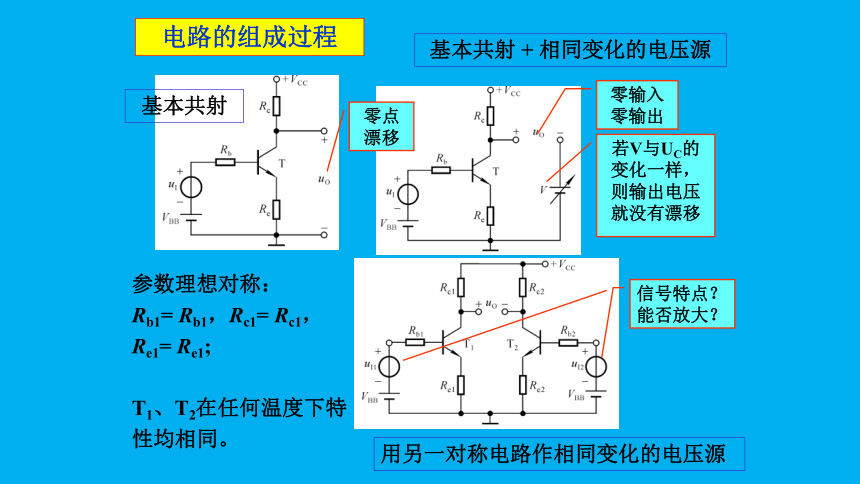

电路的组成过程
基本共射
基本共射 + 相同变化的电压源
用另一对称电路作相同变化的电压源

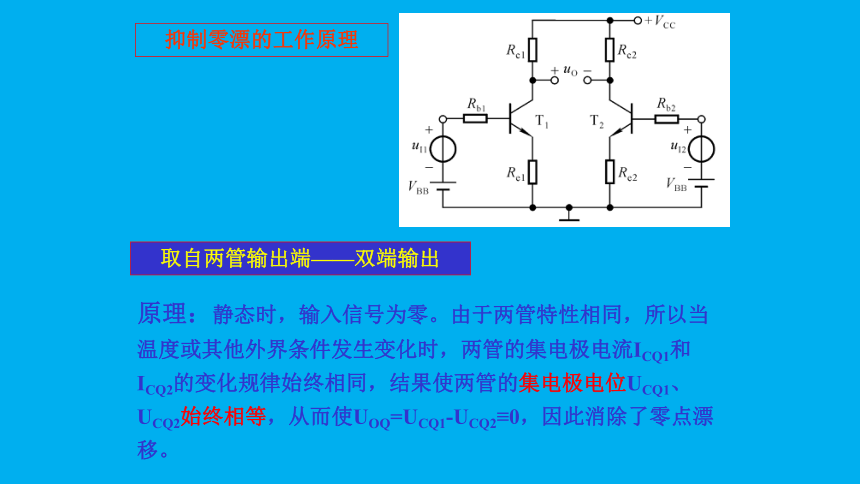

抑制零漂的工作原理
原理：静态时，输入信号为零。由于两管特性相同，所以当温度或其他外界条件发生变化时，两管的集电极电流ICQ1和ICQ2的变化规律始终相同，结果使两管的集电极电位UCQ1、UCQ2始终相等，从而使UOQ=UCQ1-UCQ2≡0，因此消除了零点漂移。
取自两管输出端——双端输出
在理想对称的情况下：1、克服零点漂移；2、零输入零输出
改变1
改变2
常采用双电源供电，用电源 --VEE提供 RE上所需的电压
共用的发射极电阻的电流
长尾式差分放大电路
稳定ICQ同样是抑制零点漂移。
工作点稳定电路中，接一射极电阻。
差动放大电路需要电阻 RE
注意
二、长尾式差分放大电路的分析
1、 Q点：令uI1= uI2=0
1、 Q点
晶体管输入回路方程：
通常，Rb较小，且IBQ很小，故
1、 Q点：
2、 抑制共模信号
共模信号：数值相等，极性相同的输入信号，即
差分放大电路只能放大交流信号？
取自双端输出的差分放大电路只能放大交流信号
2、 抑制共模信号 ：Re的共模负反馈作用
Re的共模负反馈作用：温度变化所引起的变化等效为共模信号
对于每一边电路，Re=
如 T(℃)↑→IC1↑ IC2 ↑→UE↑→ IB1 ↓IB2 ↓→ IC1 ↓ IC2 ↓
以两倍单管 RE的效果抑制集电极电流、电位的变化
