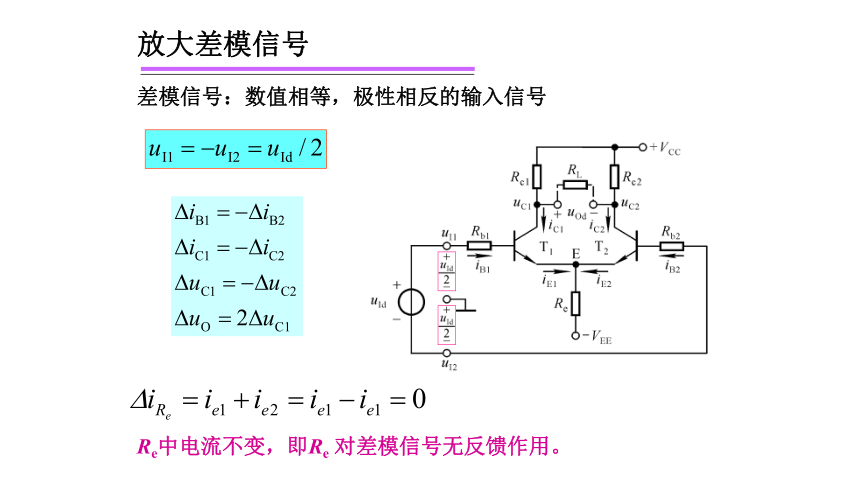

放大差模信号
Re中电流不变，即Re 对差模信号无反馈作用。
差模信号：数值相等，极性相反的输入信号
放大差模信号

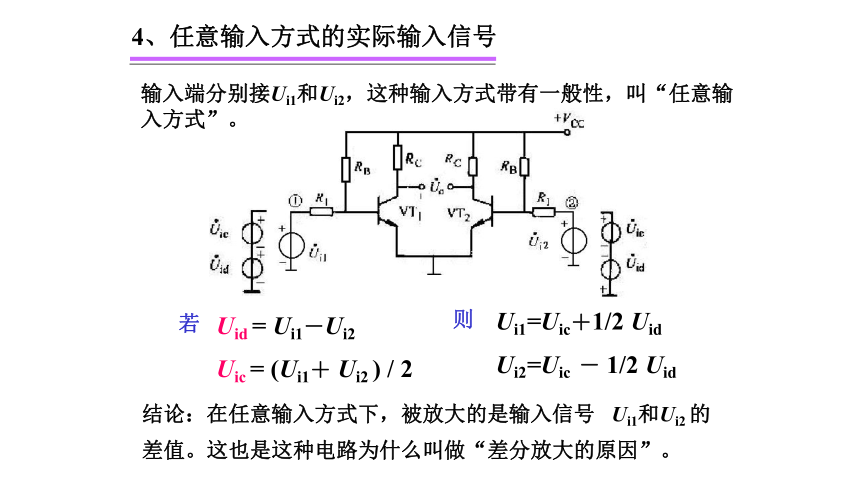

4、任意输入方式的实际输入信号
输入端分别接Ui1和Ui2，这种输入方式带有一般性，叫“任意输入方式”。
Uic = (Ui1＋ Ui2 ) / 2
Ui1=Uic＋1/2 Uid
Ui2=Uic － 1/2 Uid
若
则
Uid = Ui1－Ui2
结论：在任意输入方式下，被放大的是输入信号 Ui1和Ui2 的差值。这也是这种电路为什么叫做“差分放大的原因”。
在实际应用时，信号源需要有“ 接地”点，以避免干扰；或负载需要有“ 接地”点，以安全工作。
根据信号源和负载的接地情况，差分放大电路有四种接法：双端输入双端输出、双端输入单端输出、单端输入双端输出、单端输入单端输出。

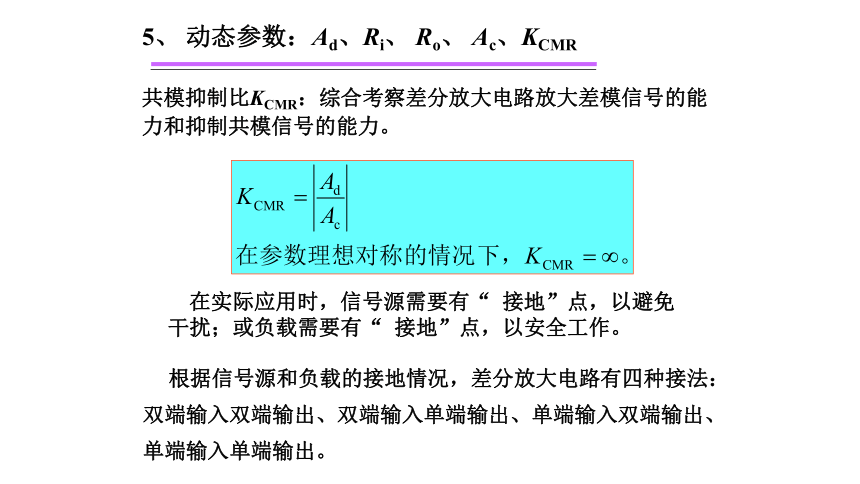

共模抑制比KCMR：综合考察差分放大电路放大差模信号的能力和抑制共模信号的能力。
5、 动态参数：Ad、Ri、 Ro、 Ac、KCMR

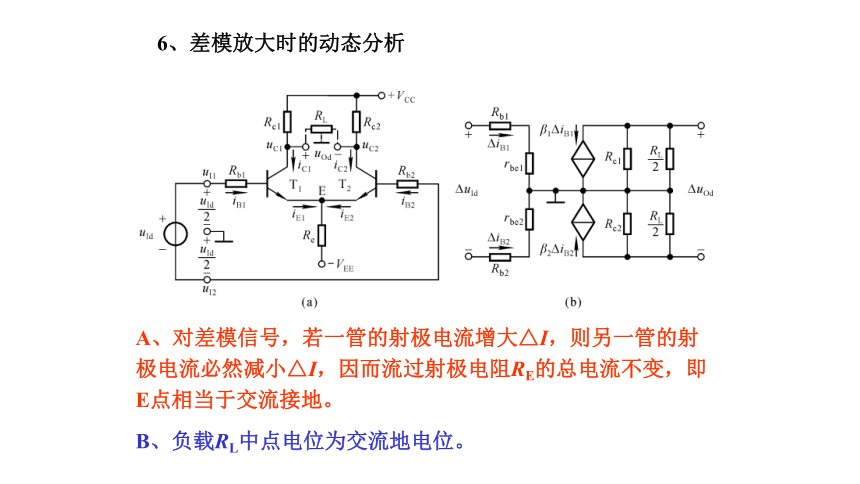

6、差模放大时的动态分析
A、对差模信号，若一管的射极电流增大△I，则另一管的射极电流必然减小△I，因而流过射极电阻RE的总电流不变，即E点相当于交流接地。
B、负载RL中点电位为交流地电位。
为什么？
6、差模信号作用时的动态分析
差模放大倍数
三、差分放大电路的四种接法
1、 双端输入单端输出：Q点分析
由于输入回路没有变化，所以IEQ、IBQ、ICQ与双端输出时一样。但是UCEQ1≠ UCEQ2。
1、 双端输入单端输出：差模信号作用下的分析
1、 双端输入单端输出：共模信号作用下的分析
1、 双端输入单端输出：问题讨论
1、T2的Rc可以短路吗？
2、什么情况下Ad为“＋”？
3、双端输出时的Ad是单端输出时的2倍吗？
2、单端输入双端输出
共模输入电压
差模输入电压
输入差模信号的同时总是伴随着共模信号输入：
在输入信号作用下发射极的电位变化吗？说明什么？
静态时的值
差模输出
共模输出
问题讨论：
1、UOQ产生的的原因？
2、如何减小共模输出电压？
2、单端输入双端输出
