非正弦波发生电路

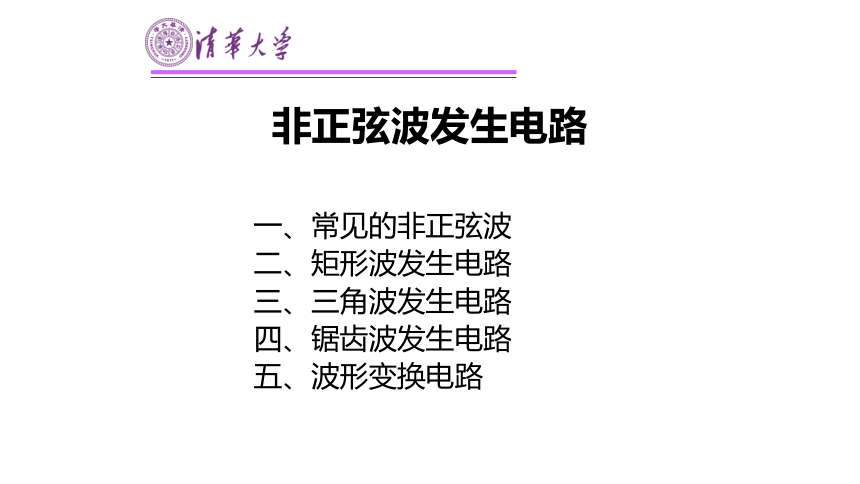

非正弦波发生电路
一、常见的非正弦波
二、矩形波发生电路
三、三角波发生电路
四、锯齿波发生电路
五、波形变换电路

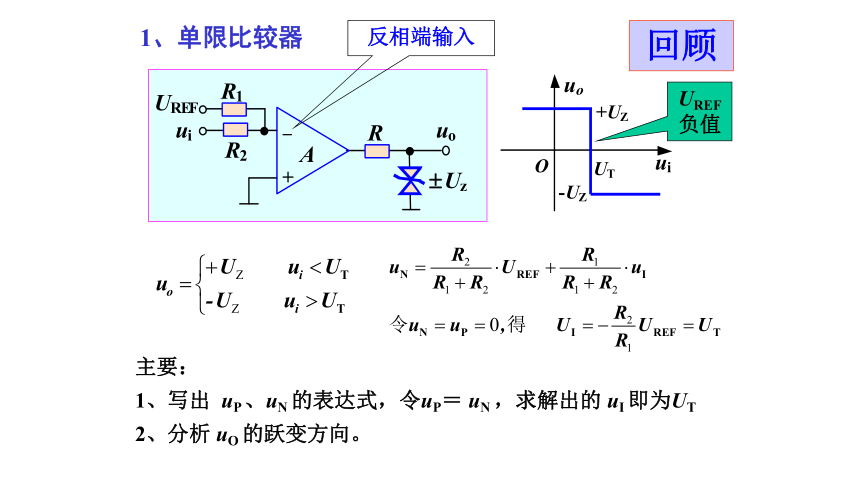

1、单限比较器
主要：
1、写出 uP 、uN 的表达式，令uP＝ uN ，求解出的 uI 即为UT
2、分析 uO 的跃变方向。
回顾
反相端输入
UREF负值

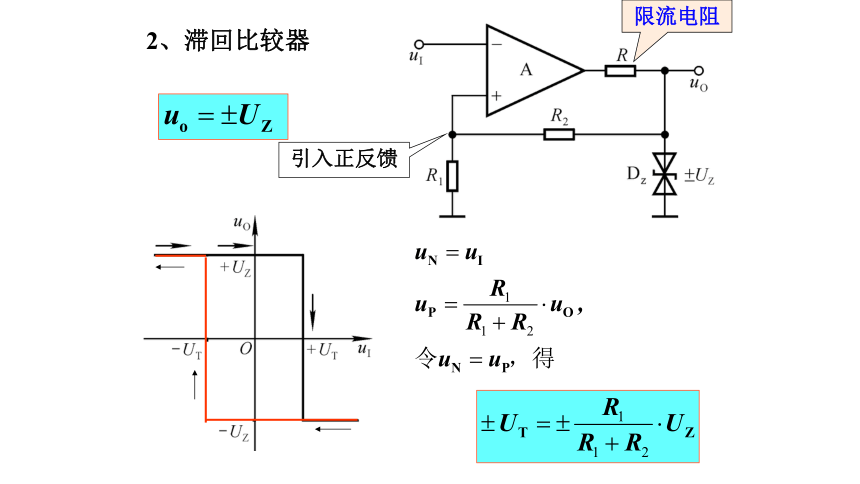

2、滞回比较器
引入正反馈
限流电阻
1）uI＜－UT uO＝+UZ uP＝ +UT
增大 uI 直至+UT uI 再增大， uO 从 +UZ 变为 - UZ。
2）uI＞+UT uO＝－UZ uP＝ －UT
减小 uI 直至－UT uI 再减小， uO 从－UZ 变为 +UZ。

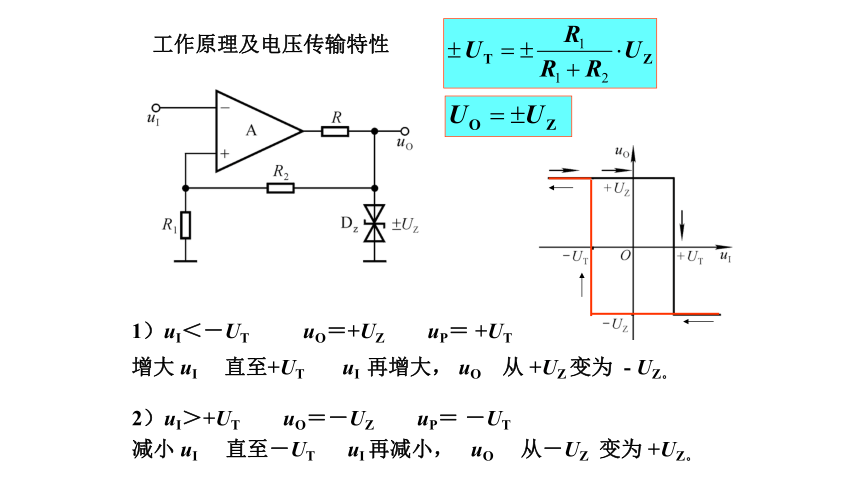

工作原理及电压传输特性

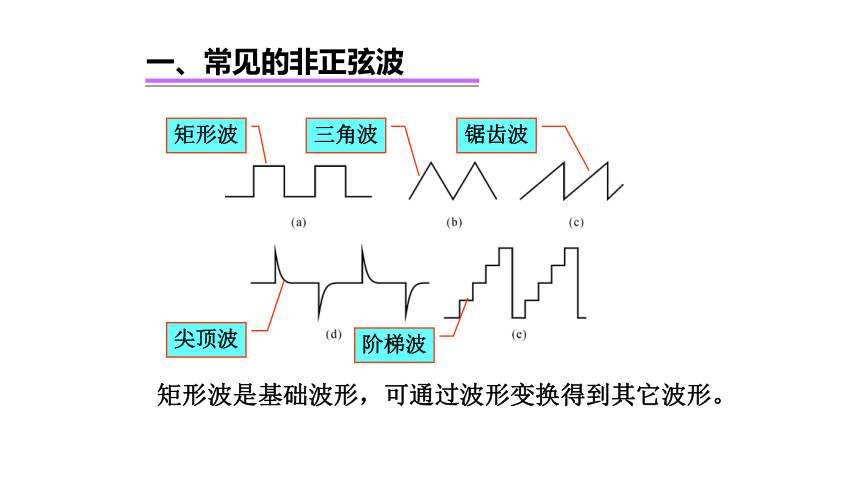

一、常见的非正弦波
矩形波
三角波
锯齿波
尖顶波
阶梯波
矩形波是基础波形，可通过波形变换得到其它波形。
二、矩形波发生电路
输出无稳态，有两个暂态；若输出为高电平时定义为第一暂态，则输出为低电平为第二暂态。
1、基本组成部分
1) 开关电路：输出只有高电平和低电平两种情况，称为两种状态；因而采用电压比较器。
2) 反馈网络：自控，在输出为某一状态时孕育翻转成另一状态的条件。应引入反馈。
3) 延迟环节：使得两个状态均维持一定的时间，决定振荡频率。利用RC电路实现。
2、电路组成
正向充电：
uO（+UZ）→R→C→地
放电----反向充电：
地→C→ R → uO（－UZ）
RC 回路
滞回比较器
充、放电回路相同
3、工作原理：分析方法
方法一： 设电路已振荡，且在某一暂态，看是否能自动翻转为另一暂态，并能再回到原暂态。
方法二： 电路合闸通电，分析电路是否有两个暂态，而无稳态。
设合闸通电时电容上电压为0，uO上升，则产生正反馈过程：
uO↑→ uP↑→ uO↑↑ ，直至 uO＝UZ， uP＝+UT，第一暂态。
3、工作原理：分析
电容正向充电，t↑→ uN↑，uN = UP；当uN ＝+UT时，再增大， uO从+ UZ跃变为-UZ， uP＝－UT，电路进入第二暂态。
电容反向充电，t↑→ uN↓，uN →- UZ；当uN ＝－UT时，再减小， uO从- UZ跃变为+UZ， uP＝+UT，电路返回第一暂态。
第一暂态：uO＝UZ， uP＝+UT。
脉冲宽度
4、波形分析
P438
正向充电和反向充电时间常数可调，占空比就可调。
5、占空比可调电路
为了占空比调节范围大，R3应如何取值？
利用二极管的单向导电性
P439
