(共12张PPT)

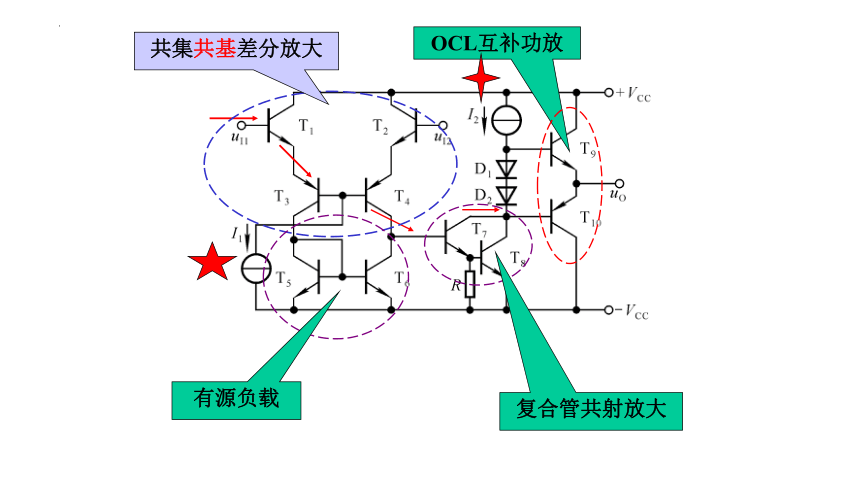

共集共基差分放大
共集共基差分放大
复合管共射放大
有源负载
OCL互补功放

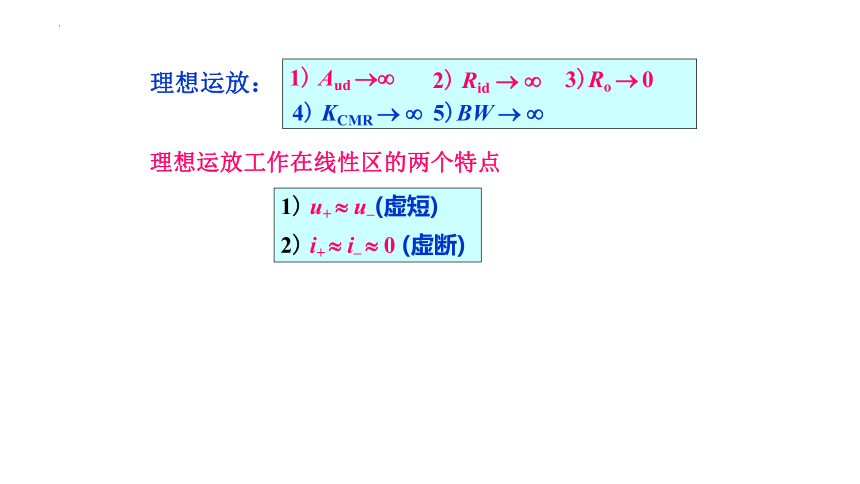

理想运放：
1) Aud
4) KCMR
5)BW
2) Rid
3)Ro 0
理想运放工作在线性区的两个特点
1) u+ u–(虚短)
2) i+ i– 0 (虚断)

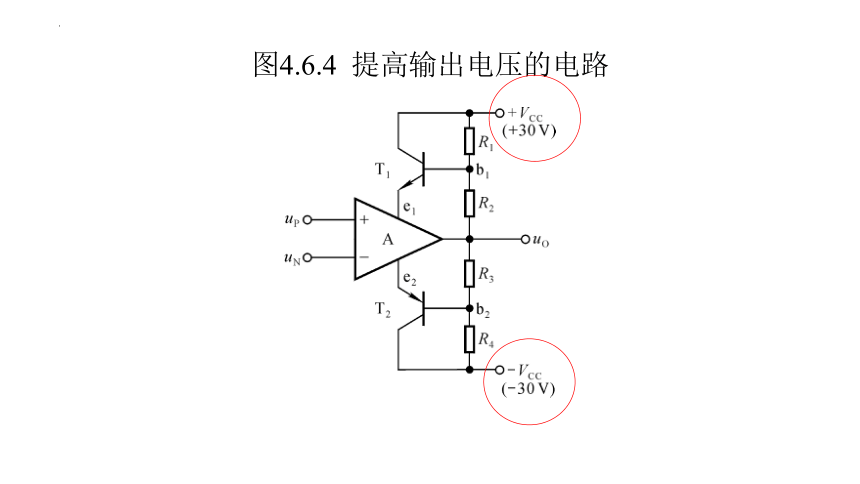

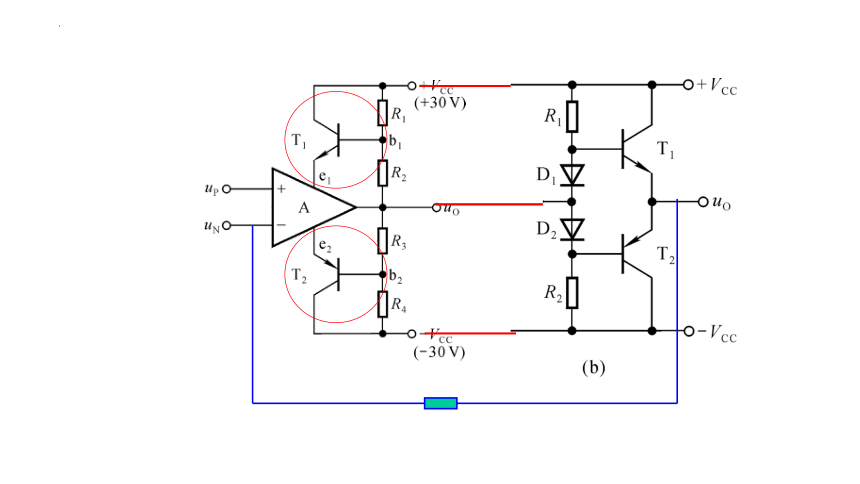

图4.6.4 提高输出电压的电路

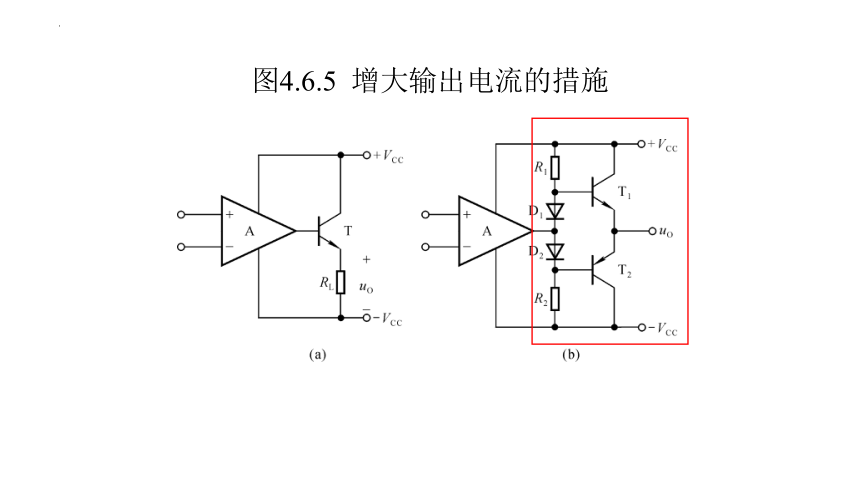

图4.6.5 增大输出电流的措施
三、电路如图T4.3所示，已知β1=β2=β3=100。各管的UBE均为0.7V，试求IC2的值。
μA
μA
四、电路如图T4.4所示。
（1）说明电路是几级放大电路，各级分别是哪种形式的放大电路（共射、共集、差放……）；
（2）分别说明各级采用了哪些措施来改善其性能指标（如增大放大倍数、输入电阻……）。
解：（1）三级放大电路，第一级为共集-共基双端输入单端输出差分放大电路，第二级是共射放大电路，第三级是互补输出级。
（2）第一级采用共集-共基形式，增大输入电阻，改善高频特性；利用有源负载（T5、T6）增大差模放大倍数，使单端输出电路的差模放大倍数近似等于双端输出电路的差模放大倍数，同时减小共模放大倍数。
第二级为共射放大电路，以T7、T8构成的复合管为放大管、以恒流源作集电极负载，增大放大倍数。
第三级为互补输出级，加了偏置电路，利用D1、D2的导通压降使T9和T10在静态时处于临界导通状态，从而消除交越失真。
4.3 多路电流源电路如图P4.3所示，已知所有晶体管的特性均相同，UBE均为0.7V。试求IC1、IC2各为多少。
解：因为T1、T2、T3的特性均相同，且UBE均相同，所以它们的基极、集电极电流均相等，设集电极电流为IC。先求出R中电流，再求解IC1、IC2。
μA
当β（1＋β）＞＞3时
μA
4.4 电路如图P4.4所示，T管的低频跨导为 gm ，T1和T2管d-s间的动态电阻分别为rds1和rds2。试求解电压放大倍数
Au = △uO/△uI 的表达式。
解：由于 T2 和 T3 所组成的镜像电流源是以 T1 为放大管的共射放大电路的有源负载，T1、T2 管 d-s 间动态电阻分别为rds1、rds2 ，所以电压放大倍数 Au 的表达式为
4.9 在图P4.9所示电路中，已知T1～T3管的特性完全相同，β＞＞2；反相输入端的输入电流为iI1，同相输入端的输入电流为iI2。试问： （1）iC2≈ （2）iB2≈
（3）Aui=△uO/(iI1－iI2)≈？
解：（1）因为T1和T2为镜像关系，且β＞＞2，所以iC2≈iC1≈iI2 。
（2）iB3＝iI1－iC2≈iI1－iI2
（3）输出电压的变化量和放大倍数分别为
