积分运算电路和微分运算电路
积分运算电路和微分运算电路

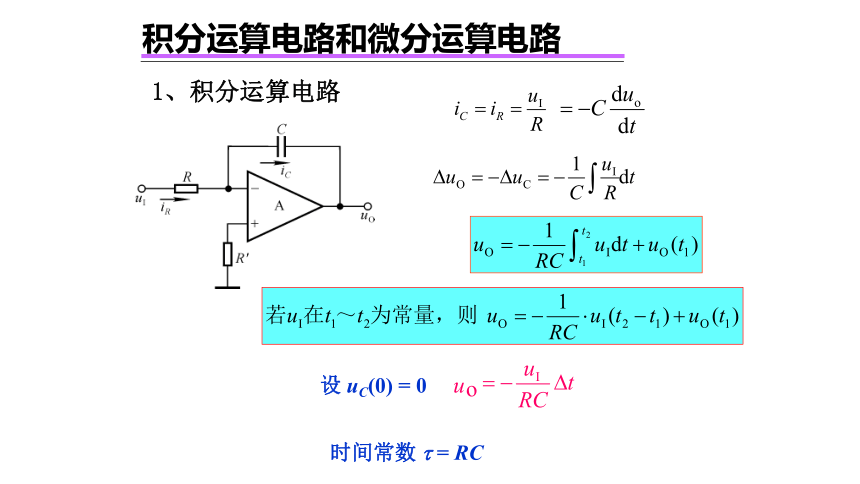

1、积分运算电路
设 uC(0) = 0
时间常数 = RC
移相

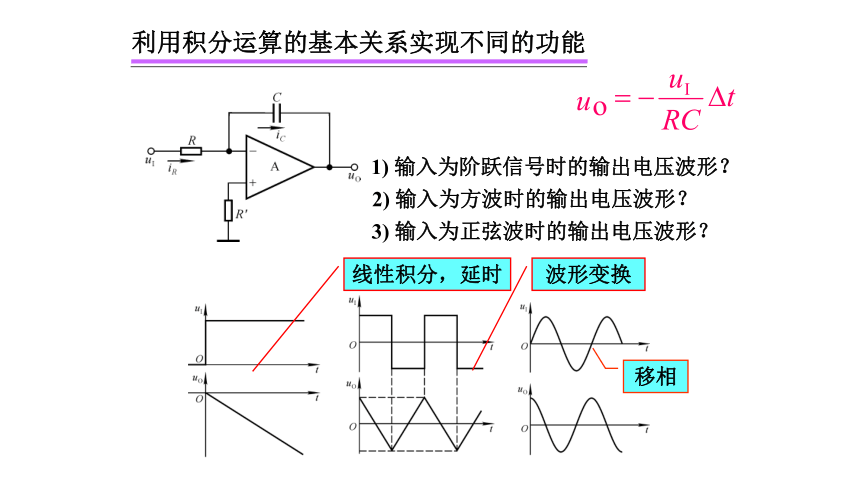

利用积分运算的基本关系实现不同的功能
1) 输入为阶跃信号时的输出电压波形？
2) 输入为方波时的输出电压波形？
3) 输入为正弦波时的输出电压波形？
线性积分，延时
波形变换
R2 = Rf
虚地
虚断
RfC1 =
时间常数

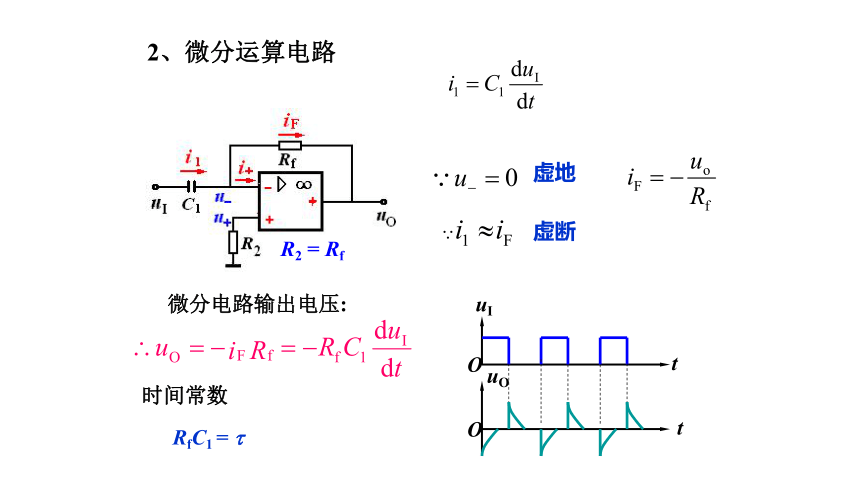

微分电路输出电压:
2、微分运算电路
uI
t
O
uO
t
O

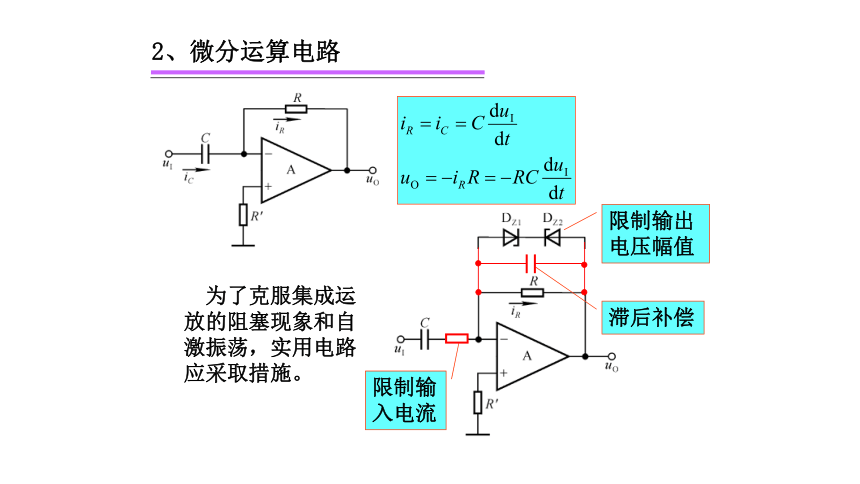

2、微分运算电路
为了克服集成运放的阻塞现象和自激振荡，实用电路应采取措施。
限制输入电流
限制输出电压幅值
滞后补偿
1、稳定放大倍数

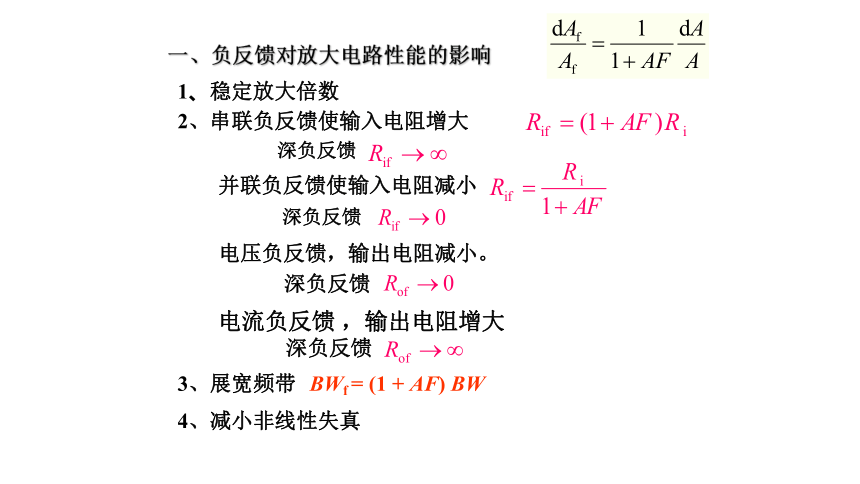

一、负反馈对放大电路性能的影响
2、串联负反馈使输入电阻增大
并联负反馈使输入电阻减小
深负反馈
深负反馈
电压负反馈，输出电阻减小。
深负反馈
电流负反馈 ，输出电阻增大
深负反馈
3、展宽频带
BWf = (1 + AF) BW
4、减小非线性失真
二、深度负反馈的实质
串联负反馈
虚短
并联负反馈
虚断
不同的组态，可忽略的净输入量不同
三、 深度负反馈电路放大倍数的分析：
1、电压串联负反馈
2、电压并联负反馈
虚断
虚地
3、电流串联负反馈
4、电流并联负反馈
虚短
虚断
放大电路引入负反馈的一般原则
一、欲稳定某个量，则引该量的负反馈
稳定直流，
引直流反馈；
稳定交流，
引交流反馈
稳定输出电压，
引电压反馈；
稳定输出电流
引电流反馈
二、根据对输入、输出电阻的要求选择反馈类型
欲提高输入电阻，
采用串联反馈；
欲降低输入电阻，
采用并联反馈；
要求高内阻输出，
采用电流反馈；
要求低内阻输出，
采用电压反馈。
三、为使反馈效果强，根据信号源及负载确定反馈类型
信号源为恒压源，
采用串联反馈；
信号源为恒流源，
采用并联反馈；
要求负载能力强，
采用电压反馈；
要求恒流源输出，
采用电流反馈。
消除自激的方法 — 相位补偿
　　在电路中加入 C，或 R、C 元件进行相位补偿，改变电路的高频特性，从而破坏自激条件。
相位补偿形式
滞后补偿
电容滞后
RC 滞后
超前补偿：
密勒效应补偿
电容滞后补偿
RC 滞后补偿
密勒效应补偿
R
